制氢工艺流程

制氢工艺流程

制氢工艺是指将天然气、石油、煤等化石燃料中的碳氢化合物转化为氢气的过程。制氢工艺流程通常包括原料净化、蒸汽重整、变换反应和气体净化等环节。下面将详细介绍制氢工艺的流程及各环节的主要作用。

首先，原料净化是制氢工艺的第一步。在这一环节中，天然气、石油或煤等化石燃料中的杂质和硫化物将被去除，以保证后续反应的高效进行。原料净化通常采用吸附、脱硫和脱氮等技术，确保原料气的纯度和稳定性。

接下来是蒸汽重整环节。在蒸汽重整反应器中，将原料气和水蒸汽进行催化反应，生成一氧化碳和氢气。这一步骤是制氢工艺中最关键的环节之一，因为它直接影响到氢气的产量和质量。蒸汽重整反应需要高温和催化剂的作用，以保证反应的高效进行。

随后是变换反应环节。在变换反应中，一氧化碳和水蒸汽将继续进行反应，生成更多的氢气和二氧化碳。这一步骤可以通过水煤气变换、甲醇变换或低温变换等不同的工艺来实现。变换反应的目的是将一氧化碳和水蒸汽充分利用，提高氢气的产量和纯度。

最后是气体净化环节。在气体净化中，通过吸附、凝析和膜分离等技术，将氢气中的杂质和残余的一氧化碳、二氧化碳等气体去除，以保证制得的氢气符合工业和化工用氢的要求。气体净化是制氢工艺中至关重要的一环，直接关系到氢气的纯度和稳定性。

综上所述，制氢工艺流程包括原料净化、蒸汽重整、变换反应和气体净化等环节。每个环节都有其独特的作用和重要性，只有各个环节协调配合，才能保证制氢工艺的高效、稳定和可持续进行。希望本文的介绍能够对制氢工艺有所了解，为相关领域的研究和应用提供参考和指导。

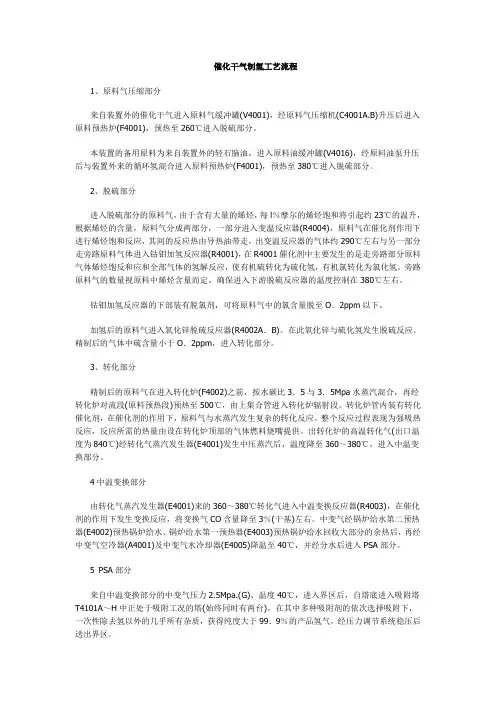

催化干气制氢工艺流程

1、原料气压缩部分

来自装置外的催化干气进入原料气缓冲罐(V4001)，经原料气压缩机(C4001A.B)升压后进入原料预热炉(F4001)，预热至260℃进入脱硫部分。

本装置的备用原料为来自装置外的轻石脑油，进入原料油缓冲罐(V4016)，经原料油泵升压后与装置外来的循环氢混合进入原料预热炉(F4001)，预热至380℃进入脱硫部分。

2、脱硫部分

进入脱硫部分的原料气，由于含有大量的烯烃，每l％摩尔的烯烃饱和将引起约23℃的温升，根据烯烃的含量，原料气分成两部分，一部分进入变温反应器(R4004)，原料气在催化剂作用下进行烯烃饱和反应，其间的反应热由导热油带走，出变温反应器的气体约290℃左右与另一部分走旁路原料气体进入钴钼加氢反应器(R4001)，在R4001催化剂中主要发生的是走旁路部分原料气体烯烃饱反和应和全部气体的氢解反应，使有机硫转化为硫化氢，有机氯转化为氯化氢。旁路原料气的数量视原料中烯烃含量而定，确保进入下游脱硫反应器的温度控制在380℃左右。

钴钼加氢反应器的下部装有脱氯剂，可将原料气中的氯含量脱至O．2ppm以下。

加氢后的原料气进入氧化锌脱硫反应器(R4002A．B)。在此氧化锌与硫化氢发生脱硫反应。精制后的气体中硫含量小于O．2ppm，进入转化部分。

3、转化部分

精制后的原料气在进入转化炉(F4002)之前，按水碳比3．5与3．5Mpa水蒸汽混合，再经转化炉对流段(原料预热段)预热至500℃，由上集合管进入转化炉辐射段。转化炉管内装有转化催化剂，在催化剂的作用下，原料气与水蒸汽发生复杂的转化反应。整个反应过程表现为强吸热反应，反应所需的热量由设在转化炉顶部的气体燃料烧嘴提供。出转化炉的高温转化气(出口温度为840℃)经转化气蒸汽发生器(E4001)发生中压蒸汽后，温度降至360～380℃，进入中温变换部分。

4中温变换部分

甲醇裂解制氢工艺流程

甲醇裂解制氢工艺流程是利用催化剂将甲醇分解为氢气和一氧化碳的过程。一般的甲醇裂解制氢工艺流程包括以下几个步骤：

1. 加热：将甲醇与蒸汽混合并加热到适当的温度，一般为200-400摄氏度。加热的目的是提高反应速率和降低催化剂的活化能。

2. 反应器：将加热后的甲醇蒸汽混合物送入甲醇裂解反应器中。反应器中装填有催化剂，常用的催化剂包括镍、铜、铁等。

3. 甲醇裂解：在催化剂的作用下，甲醇分解为氢气和一氧化碳。反应式为：CH3OH → H2 + CO。

4. 分离：将反应后的气体混合物进行分离。一氧化碳与氢气的物理性质不同，可以通过物理方法如吸附分离、升温分离等进行分离。

5. 纯化：将分离出来的氢气进行纯化处理，去除杂质。

6. 储存和利用：将纯化后的氢气储存起来，可以用于燃料电池等氢能应用。

需要注意的是，甲醇裂解制氢过程中也会生成一氧化碳等副产物，需要进行处理和排放。此外，甲醇裂解制氢工艺还可能存在反应温度控制、催化剂选择、催化剂寿命等问题，需要根据具体情况进行优化。

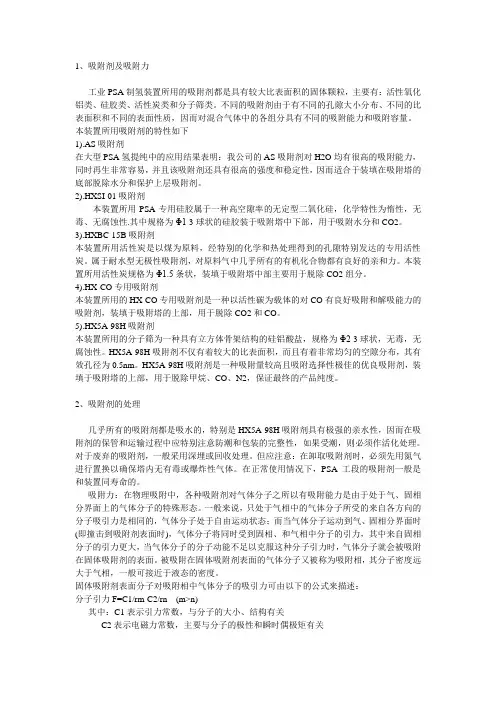

1、吸附剂及吸附力

工业PSA制氢装置所用的吸附剂都是具有较大比表面积的固体颗粒，主要有：活性氧化铝类、硅胶类、活性炭类和分子筛类。不同的吸附剂由于有不同的孔隙大小分布、不同的比表面积和不同的表面性质，因而对混合气体中的各组分具有不同的吸附能力和吸附容量。

本装置所用吸附剂的特性如下

1).AS吸附剂

在大型PSA氢提纯中的应用结果表明：我公司的AS吸附剂对H2O均有很高的吸附能力，同时再生非常容易，并且该吸附剂还具有很高的强度和稳定性，因而适合于装填在吸附塔的底部脱除水分和保护上层吸附剂。

2).HXSI-01吸附剂

本装置所用PSA专用硅胶属于一种高空隙率的无定型二氧化硅，化学特性为惰性，无毒、无腐蚀性.其中规格为Φ1-3球状的硅胶装于吸附塔中下部，用于吸附水分和CO2。

3).HXBC-15B吸附剂

本装置所用活性炭是以煤为原料，经特别的化学和热处理得到的孔隙特别发达的专用活性炭。属于耐水型无极性吸附剂，对原料气中几乎所有的有机化合物都有良好的亲和力。本装置所用活性炭规格为Φ1.5条状，装填于吸附塔中部主要用于脱除CO2组分。

4).HX-CO专用吸附剂

本装置所用的HX-CO专用吸附剂是一种以活性碳为载体的对CO有良好吸附和解吸能力的吸附剂，装填于吸附塔的上部，用于脱除CO2和CO。

5).HX5A-98H吸附剂

本装置所用的分子筛为一种具有立方体骨架结构的硅铝酸盐，规格为Φ2-3球状，无毒，无腐蚀性。HX5A-98H吸附剂不仅有着较大的比表面积，而且有着非常均匀的空隙分布，其有效孔径为0.5nm。HX5A-98H吸附剂是一种吸附量较高且吸附选择性极佳的优良吸附剂，装填于吸附塔的上部，用于脱除甲烷、CO、N2，保证最终的产品纯度。

2、吸附剂的处理

几乎所有的吸附剂都是吸水的，特别是HX5A-98H吸附剂具有极强的亲水性，因而在吸附剂的保管和运输过程中应特别注意防潮和包装的完整性，如果受潮，则必须作活化处理。
