锚杆拉拔试验记录

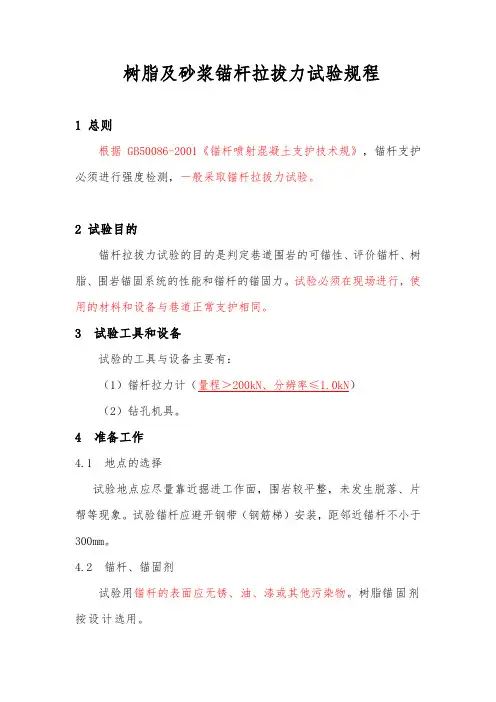

树脂及砂浆锚杆拉拔力试验规程

1 总则

根据GB50086-2001《锚杆喷射混凝土支护技术规》，锚杆支护必须进行强度检测，一般采取锚杆拉拔力试验。

2 试验目的

锚杆拉拔力试验的目的是判定巷道围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。试验必须在现场进行，使用的材料和设备与巷道正常支护相同。

3 试验工具和设备

试验的工具与设备主要有：

（1）锚杆拉力计（量程＞200kN、分辨率≤1.0kN）

（2）钻孔机具。

4 准备工作

4.1 地点的选择

试验地点应尽量靠近掘进工作面，围岩较平整，未发生脱落、片帮等现象。试验锚杆应避开钢带（钢筋梯）安装，距邻近锚杆不小于300mm。

4.2 锚杆、锚固剂

试验用锚杆的表面应无锈、油、漆或其他污染物。树脂锚固剂按设计选用。

4.3 钻孔

用锚杆钻机在选择的地点钻孔。试验前测量钻孔直径、锚杆直径、树脂药卷直径。

4.4 锚杆安装

（1）将树脂锚固剂放入孔中，用锚杆将其慢慢推到孔底；

（2）用锚杆钻机将锚杆边旋转边推进到孔底，然后再旋转5～10秒停止；

（3）等待30秒后，退下锚杆钻机；

（4）做好标记，以备试验。

5 拉拔试验

拉拔试验在锚杆安装后0.5～4.0小时进行。时间过短影响锚固剂固化后的强度，时间过长则因巷道围岩发生变形影响测量结果。

按图A.1所示安设仪器，确保锚杆拉力计油缸的中心线与锚杆轴线重合。试验前，检查手动泵或电动泵的油量和各连接部位是否牢固，确认无误后再进行试验。试验由两人完成，一人加载，一人记录（见表A.1）。试验时应缓慢均匀地操作手动泵压杆。当锚杆出现明显位移时，停止加压，记录锚杆拉力计此时的读数，即为拉拔试验值。

6 锚杆拉拔测试要求

（1）平巷每安装300根锚杆或掘进100米巷道，抽试三组锚杆，其中每组拱顶锚杆2根，边帮锚杆1根；设计变更或材料变更时另作一组拉拔力测试。

.

. 锚杆拉拔试验方法

简述锚杆拉拔试验的测试方法？

①根据试验目的，在隧道围岩制定部位钻锚杆孔。孔深在正常深度的基础上稍作调整，以便锚杆外露长度大些，保证千斤顶的安装；或采用正常孔深，将待测锚杆加长，从而为千斤顶安装提供空间。②按照正常的安装工艺安装待测锚杆，用砂浆将锚杆口部抹平，以便支放承压垫板。③根据锚杆的种类和试验目的确定拉拔时间。④在锚杆尾部加上垫板，套上中空千斤顶，将锚杆外端与千斤顶内缸固定在一起，并装设位移测量设备与仪器。⑤通过手动油压泵加压，从油压表读取油压，根据活塞面积换算锚杆承受的拉拔力，视需量从千分表读取锚杆尾数的位移，绘制锚杆拉拔力位移曲线，供分析研究。

一）施工准备

1.材料

（1） 预应力杆体材料宜选用钢绞线、高强度钢丝或高强螺纹钢筋。当预应力值较小或锚杆长度小于20m时，预应力筋也可采用 II 级或

III 级钢筋。

（2） 水泥浆体材料：水泥应 普通硅酸盐水泥，必要时可采用抗硫酸盐水泥，不得使用高铝水泥。细骨料应选用粒径小于2mm的中细砂。采用符合要求的水质，不得使用污水，不得使用PH值小于4的酸性水。

（3） 塑料套管材料：应具有足够的强度，保证其在加工和安装过程中不致损坏，具有抗水性和化学稳定性，与水泥砂浆和防腐剂接触无.

. 不良反应。

（4） 隔离架应由钢、塑料或其它杆体无害的材料制作，不得使用木质隔离架。

（5） 防腐材料：在锚杆服务年限内，应保持其耐久性，在规定的工作温度内或张拉过程中不开裂、变脆或成为流体，不得于相邻材料发生不良反应，应保持其化学稳定性和防水性，不得对锚杆自由段的变形产生任何限制。

2.作业条件

（1） 在锚杆施工前，应根据设计要求、土层条件和环境条件，合理选择施工设备、器具和工艺方法。

（2） 根据设计要求和机器设备的规格、型号，平整出保证安全和足够施工的场地。

（3） 施工前，要认真检查原材料型号、品种、规格及锚杆各部件的质量，并检查原材料和主要技术性能是否符合设计要求。

锚杆拉拔试验记录表

工程名称：漳平市矿产工业公司大深石灰石矿巷道开拓工程(平硐硐口0m至20m)

编号：

锚杆编号 部位

安装时间 同批安装锚杆 锚杆 设计

荷载（KN） 试验结果

设备检定 备注

位置 标高 编号 数量 直径(mm) 长度(mm) 荷载(Mpa) 荷载(KN) 位移(mm)

1# 巷道拱部 1 Φ50钢管

锚杆 2000 68.6 20 106 0 正常

2# 巷道墙部 1 Φ50钢管

锚杆 2000 68.6 20 106 0 正常

3# 巷道墙部 1 Φ50钢管

锚杆 2000 68.6 20 106 0 正常

说明：1、使用的锚固剂：水泥药包锚固剂

2、试验时间：

3、参加人员：

试验结论：

符合规范要求

施工单位（签字、章）：

技术负责人：

年 月 日 监理工程师（签字）：

年 月 日

注：本表一式三份，施工单位、建设单位、监理单位各一份。试验结果、结论由参加试验监理工程师填写。 锚杆拉拔试验记录表

工程名称：漳平市矿产工业公司大深石灰石矿巷道开拓工程(平硐硐口20m至40m)

编号：

锚杆抗拔力检测记录

测试地点： 测试日期： 年 月 日

测点位置 检测结果

检测结果 备注

测点 读数（MPa） 抗拔力（KN）

1 21 73.5 合格

2 20 70 合格

3 19 66.5 合格

玻璃钢塑料锚杆：Ø18×1800mm，CK2335树脂锚固剂，2×350mm，设计抗拔力：60KN

LDZ-200矿用锚杆拉力计：活塞面积S=33.63cm²，最大压力60MPa，最大拉力200KN,载荷与油压对应关系：1MPa-->3.5KN

检测人员：

锚杆抗拔力检测记录

测试地点： 测试日期： 年 月 日

测点位置 检测结果

检测结果 备注

测点 读数（MPa） 抗拔力（KN）

1 22 77 不合格

2 26 91 合格

3 28 98 合格

圆钢全螺纹锚杆：Ø18×2200mm，CK2335树脂锚固剂，2×350mm，设计抗拔力：80KN

LDZ-200矿用锚杆拉力计：活塞面积S=33.63cm²，最大压力60MPa，最大拉力200KN,载荷与油压对应关系：1MPa-->3.5KN

检测人员：
