一、控制方式及控制设备
1.断路器控制方式
按照控制断路器数量不同，可分为一对一控制和一对N控制。前者指利用一个控制开关控制一台断路器；后者指利用一个控制开关选择控制多台断路器。
按照操作电源不同，可分为强电控制和弱点控制。前者指操作电压为220V或llOV；后者指操作电压为48V及以下。
按照控制地点不同，可分为就地控制和远方控制。前者指控制开关或按钮安装在断路器的开关柜，操作人员就地手动操作；后者指控制开关或按钮安装在距离断路器几十米至几百米的主控室的控制屏(台)上，操作命令通过电缆送至断路器的操作机构，或者控制开关或按钮安装在远方调度室，操作命令通过远动通信设备送至断路器的操作机构。
2．隔离开关控制方式
隔离开关控制方式分为就地控制和远方控制两种。通常llOkV及以下的隔离开关采用就地控制；220kV及以上的隔离开关采用就地控制或者远方控制。
3．控制设备
断路器和隔离开关的控制设备包括控制开关、控制按钮和微机测控装置。
控制开关和控制按钮由操作人员直接手动操作，发出合闸、分闸脉冲，使断路器或隔离开关合闸、分闸。
微机测控装置接收远方合闸、分闸命令，自动启动出口继电器，对断路器发出合闸、分闸脉冲，使其合闸、分闸。
二、断路器控制回路
断路器分为油断路器、真空断路器、SF6断路器、压缩空气断路器等。
1．断路器操动机构
断路器操动机构指，断路器自身附带的跳、合闸传动装置，用于使断路器跳闸、合闸或维持合闸状态，因此包括跳闸机构、合闸机构、维持机构。主要类型包括电磁操动机构(CD)、弹簧储能操动机构(CT)、液压操动机构(CY)、空气操动— 2 — 机构(CQ)等。不同操动机构的动力来源不同，其中电磁操动机构的合闸线圈需要电流很大，不能通过控制开关和继电器触点直接接通合闸线圈回路，需要中间合闸接触器；弹簧储能操动机构、液压操动机构和空气操动机构的合闸线圈需要电流不大，可以通过控制开关和继电器触点直接接通合闸线圈回路。
对比 隔离开关 负荷开关 断路器
灭弧功能 无 有 有
明显断开点 有 有 无
自动跳闸 无 有 有
过载保护 无 有 有
短路保护 无 无 有
漏电保护 无 无 有
开断容量 有限 很高
保护单元 无 熔断器 CT配合二次设备
应用场所 装在负荷开关或断路器的两端 开闭所、容量不大的配电变压器（＜800KVA） 经常开端负荷的电机、大容量变压器、变电站
作用 隔离开关是在断开位置满负荷开关是能分断正常负荷电断路器是具有过载、短路和欠电压保足隔离要求的开关。 流的开关。 护的保护电器。
注意 送电时要先合隔离开关后合断路器，断电时要先断断路器后断隔离开关。目的为了不带负荷操作，所以用倒闸的顺序。

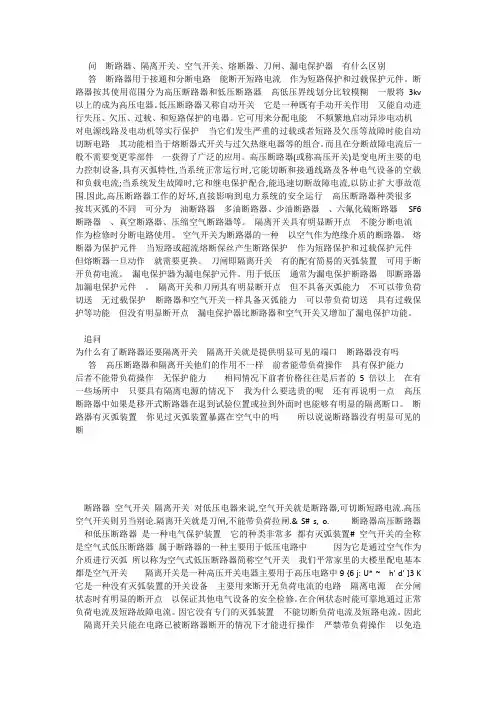

问断路器、隔离开关、空气开关、熔断器、刀闸、漏电保护器有什么区别
答断路器用于接通和分断电路能断开短路电流作为短路保护和过载保护元件。断路器按其使用范围分为高压断路器和低压断路器高低压界线划分比较模糊一般将3kv以上的成为高压电器。低压断路器又称自动开关它是一种既有手动开关作用又能自动进行失压、欠压、过载、和短路保护的电器。它可用来分配电能不频繁地启动异步电动机对电源线路及电动机等实行保护当它们发生严重的过载或者短路及欠压等故障时能自动切断电路其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件一获得了广泛的应用。高压断路器(或称高压开关)是变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围.因此,高压断路器工作的好坏,直接影响到电力系统的安全运行高压断路器种类很多按其灭弧的不同可分为油断路器多油断路器、少油断路器、六氟化硫断路器SF6断路器、真空断路器、压缩空气断路器等。 隔离开关具有明显断开点不能分断电流作为检修时分断电路使用。 空气开关为断路器的一种以空气作为绝缘介质的断路器。 熔断器为保护元件当短路或超流熔断保丝产生断路保护作为短路保护和过载保护元件但熔断器一旦动作就需要更换。 刀闸即隔离开关有的配有简易的灭弧装置可用于断开负荷电流。 漏电保护器为漏电保护元件。用于低压通常为漏电保护断路器即断路器加漏电保护元件。 隔离开关和刀闸具有明显断开点但不具备灭弧能力不可以带负荷切送无过载保护断路器和空气开关一样具备灭弧能力可以带负荷切送具有过载保护等功能但没有明显断开点漏电保护器比断路器和空气开关又增加了漏电保护功能。
追问 为什么有了断路器还要隔离开关隔离开关就是提供明显可见的端口断路器没有吗
答高压断路器和隔离开关他们的作用不一样前者能带负荷操作具有保护能力后者不能带负荷操作无保护能力相同情况下前者价格往往是后者的5倍以上在有一些场所中只要具有隔离电源的情况下我为什么要选贵的呢还有再说明一点高压断路器中如果是移开式断路器在退到试验位置或拉到外面时也能够有明显的隔离断口。 断路器有灭弧装置你见过灭弧装置暴露在空气中的吗所以说说断路器没有明显可见的断
隔离开关和断路器区别
在电力系统中，隔离开关和断路器是两种常见的电器设备，用于保护和控制电路。尽管它们在某些方面功能相似，但它们在工作原理和使用场景上存在一些重要的区别。
1. 工作原理
隔离开关是一种用于隔离电路和设备的开关装置。它的主要功能是切断电路与外部电源之间的连接，将电路与外界完全隔离，以确保电气设备的安全维护和维修。隔离开关通常只能进行开关的操作，不能承受电流的负荷。
断路器是一种用于控制电路电流的开关装置。它的主要功能是在电路出现故障时，即过载或短路时，迅速切断电路，以防止设备和电路受损。断路器具有额定的电流负载能力，并能配备过载保护和短路保护等功能。
2. 使用场景
由于隔离开关和断路器具有不同的工作原理，因此它们在不同的使用场景中起着不同的作用。
隔离开关通常用于以下场景：
• 在维修和保养电气设备时，使用隔离开关进行设备与电源的隔离，以防止意外触电事故的发生。
• 在电气设备需要进行清洁或更换零件时，使用隔离开关将设备隔离，确保维修人员的安全。
• 在电力系统中，使用隔离开关隔离不同的电力设备，以便进行维护和检修操作。
断路器通常用于以下场景：
• 在电路发生过载或短路时，断路器能够迅速切断电路，保护设备和电路不受损坏。
• 在电路需要停电或紧急断电时，可以通过操作断路器来实现，以确保人员和设备的安全。
• 在电力系统中，使用断路器对电路进行控制和保护，确保电力系统的安全和可靠运行。
3. 结构和外观
在结构和外观上，隔离开关和断路器也存在一些区别。 隔离开关通常采用可见刀片结构，其刀片间距离较大，能够清楚地显示开关的工作状态。隔离开关的外观一般简单明了，通常只有一个手动操作杆。
断路器的结构比较复杂，通常由电磁触发器、热保护器和触点组成。断路器的外观通常较为庞大，配有触发按钮、状态指示灯等，以便操作和监控断路器的状态。
4. 安装和维护
在安装和维护方面，隔离开关和断路器也存在一些差异。
