低压断路器的整定原则

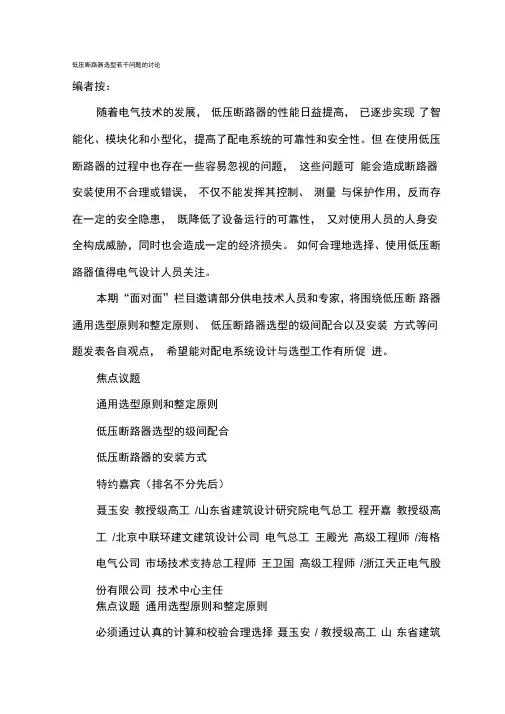

低压断路器选型若干问题的讨论

编者按：

随着电气技术的发展， 低压断路器的性能日益提高， 已逐步实现 了智能化、模块化和小型化，提高了配电系统的可靠性和安全性。但 在使用低压断路器的过程中也存在一些容易忽视的问题， 这些问题可 能会造成断路器安装使用不合理或错误， 不仅不能发挥其控制、 测量 与保护作用，反而存在一定的安全隐患， 既降低了设备运行的可靠性， 又对使用人员的人身安全构成威胁，同时也会造成一定的经济损失。 如何合理地选择、使用低压断路器值得电气设计人员关注。

本期“面对面”栏目邀请部分供电技术人员和专家，将围绕低压断 路器通用选型原则和整定原则、 低压断路器选型的级间配合以及安装 方式等问题发表各自观点， 希望能对配电系统设计与选型工作有所促 进。

焦点议题

通用选型原则和整定原则

低压断路器选型的级间配合

低压断路器的安装方式

特约嘉宾（排名不分先后）

聂玉安 教授级高工 /山东省建筑设计研究院电气总工 程开嘉 教授级高工 /北京中联环建文建筑设计公司 电气总工 王殿光 高级工程师 /海格电气公司 市场技术支持总工程师 王卫国 高级工程师 /浙江天正电气股份有限公司 技术中心主任

焦点议题 通用选型原则和整定原则

必须通过认真的计算和校验合理选择 聂玉安 / 教授级高工 山 东省建筑设计研究院电气总工

低压断路器在设计选型时， 需要考虑的通用性原则主要有： ①根 据低压配电系统的负载性质、 故障类别和对线路保护的要求， 来确定 选用的断路器类型， 并符合国家现行的有关标准。 ②断路器的额定电 压、额定频率应与所在回路的标称电压及标称频率相适应。 ③断路器 的额定电流不应小于所在回路的负载计算电流。 ④断路器应适应所在 场所的环境条件。⑤断路器应满足短路条件下的动稳定和热稳定要 求。用于断开短路电流时，应满足短路条件下的通断能力。

低压断路器应根据不同故障类别和具体工程要求， 选择相适应的 保护形式。 其整定原则一般来说主要包括： ①断路器在正常使用中和 用电设备正常起动时， 所装设的保护不应动作。 ②断路器的最根本任 务就是起到保护作用，必须在规定的时间内能有效地切断故障电路， 满足规范最基本的要求。 ③低压配电系统各级断路器的保护动作特性 应能彼此协调配合，要有选择性的动作，即发生故障时，应使靠近故 障点的断路器保护首先切断，而其靠近电源侧的上一级保护不应动 作，尽可能地缩小断电范围。

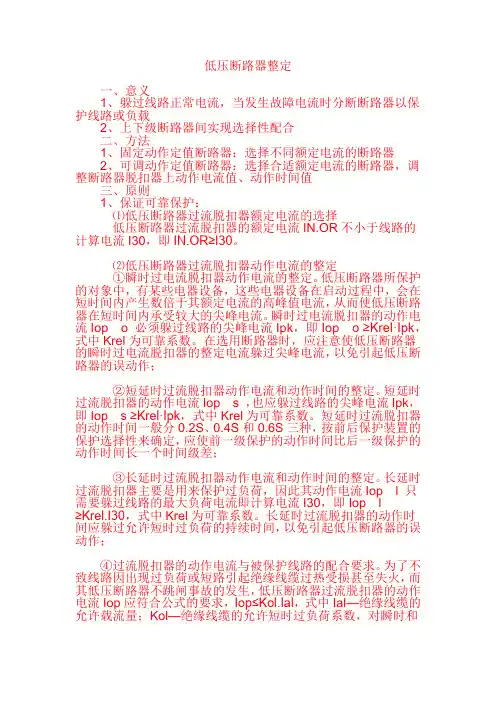

低压断路器整定

一、意义 1、躲过线路正常电流，当发生故障电流时分断断路器以保护线路或负载

2、上下级断路器间实现选择性配合 二、方法 1、固定动作定值断路器：选择不同额定电流的断路器 2、可调动作定值断路器：选择合适额定电流的断路器，调整断路器脱扣器上动作电流值、动作时间值

三、原则 1、保证可靠保护： ⑴低压断路器过流脱扣器额定电流的选择 低压断路器过流脱扣器的额定电流IN.OR不小于线路的计算电流I30，即IN.OR≥I30。

⑵低压断路器过流脱扣器动作电流的整定 ①瞬时过电流脱扣器动作电流的整定。低压断路器所保护的对象中，有某些电器设备，这些电器设备在启动过程中，会在短时间内产生数倍于其额定电流的高峰值电流，从而使低压断路器在短时间内承受较大的尖峰电流。瞬时过电流脱扣器的动作电流Iopo 必须躲过线路的尖峰电流Ipk，即Iopo ≥Krel·Ipk，式中Krel为可靠系数。在选用断路器时，应注意使低压断路器的瞬时过电流脱扣器的整定电流躲过尖峰电流，以免引起低压断路器的误动作；

②短延时过流脱扣器动作电流和动作时间的整定。短延时过流脱扣器的动作电流Iops ，也应躲过线路的尖峰电流Ipk，即Iops ≥Krel·Ipk，式中Krel为可靠系数。短延时过流脱扣器的动作时间一般分0.2S、0.4S和0.6S三种，按前后保护装置的保护选择性来确定，应使前一级保护的动作时间比后一级保护的动作时间长一个时间级差；

③长延时过流脱扣器动作电流和动作时间的整定。长延时过流脱扣器主要是用来保护过负荷，因此其动作电流Iopl 只需要躲过线路的最大负荷电流即计算电流I30，即Iopl ≥Krel.I30，式中Krel为可靠系数。长延时过流脱扣器的动作时间应躲过允许短时过负荷的持续时间，以免引起低压断路器的误动作；

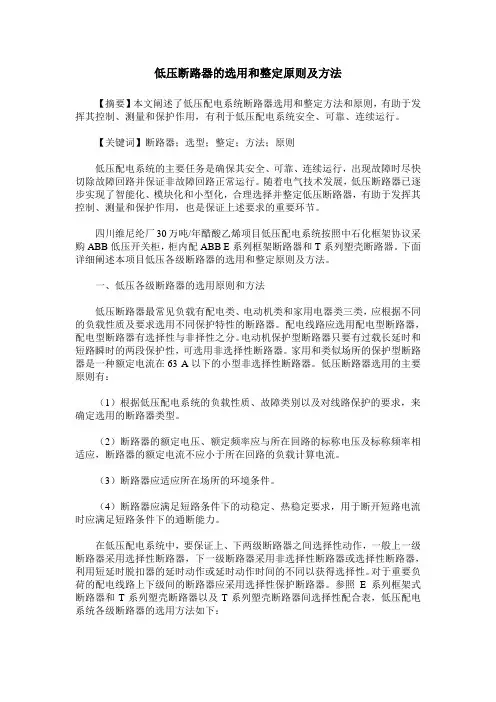

低压断路器的选用和整定原则及方法

【摘要】本文阐述了低压配电系统断路器选用和整定方法和原则，有助于发挥其控制、测量和保护作用，有利于低压配电系统安全、可靠、连续运行。

【关键词】断路器；选型；整定；方法；原则

低压配电系统的主要任务是确保其安全、可靠、连续运行，出现故障时尽快切除故障回路并保证非故障回路正常运行。随着电气技术发展，低压断路器已逐步实现了智能化、模块化和小型化，合理选择并整定低压断路器，有助于发挥其控制、测量和保护作用，也是保证上述要求的重要环节。

四川维尼纶厂30万吨/年醋酸乙烯项目低压配电系统按照中石化框架协议采购ABB低压开关柜，柜内配ABB E系列框架断路器和T系列塑壳断路器。下面详细阐述本项目低压各级断路器的选用和整定原则及方法。

一、低压各级断路器的选用原则和方法

低压断路器最常见负载有配电类、电动机类和家用电器类三类，应根据不同的负载性质及要求选用不同保护特性的断路器。配电线路应选用配电型断路器，配电型断路器有选择性与非择性之分。电动机保护型断路器只要有过载长延时和短路瞬时的两段保护性，可选用非选择性断路器。家用和类似场所的保护型断路器是一种额定电流在63 A以下的小型非选择性断路器。低压断路器选用的主要原则有：

（1）根据低压配电系统的负载性质、故障类别以及对线路保护的要求，来确定选用的断路器类型。

（2）断路器的额定电压、额定频率应与所在回路的标称电压及标称频率相适应，断路器的额定电流不应小于所在回路的负载计算电流。

（3）断路器应适应所在场所的环境条件。

（4）断路器应满足短路条件下的动稳定、热稳定要求，用于断开短路电流时应满足短路条件下的通断能力。

在低压配电系统中，要保证上、下两级断路器之间选择性动作，一般上一级断路器采用选择性断路器，下一级断路器采用非选择性断路器或选择性断路器，利用短延时脱扣器的延时动作或延时动作时间的不同以获得选择性。对于重要负荷的配电线路上下级间的断路器应采用选择性保护断路器。参照E系列框架式断路器和T系列塑壳断路器以及T系列塑壳断路器间选择性配合表，低压配电系统各级断路器的选用方法如下：

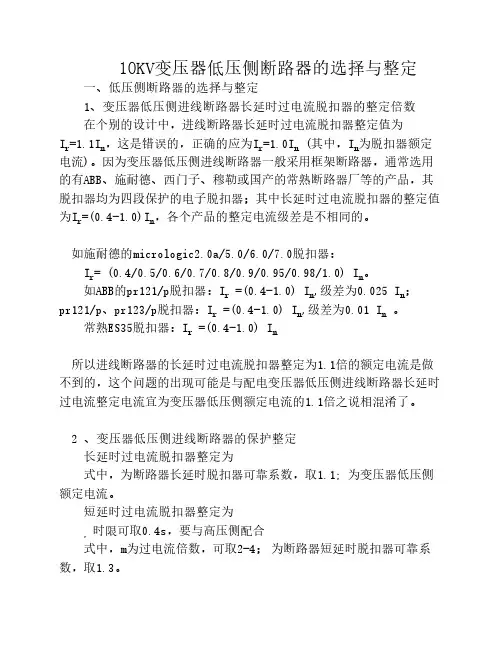

10KV变压器低压侧断路器的选择与整定

一、低压侧断路器的选择与整定

1、变压器低压侧进线断路器长延时过电流脱扣器的整定倍数

在个别的设计中，进线断路器长延时过电流脱扣器整定值为

Ir=1.1In，这是错误的，正确的应为Ir=1.0In (其中，In为脱扣器额定

电流)。因为变压器低压侧进线断路器一般采用框架断路器，通常选用

的有ABB、施耐德、西门子、穆勒或国产的常熟断路器厂等的产品，其

脱扣器均为四段保护的电子脱扣器；其中长延时过电流脱扣器的整定值

为Ir=(0.4-1.0)In，各个产品的整定电流级差是不相同的。

如施耐德的micrologic2.0a/5.0/6.0/7.0脱扣器：

Ir= (0.4/0.5/0.6/0.7/0.8/0.9/0.95/0.98/1.0) In。

如ABB的pr121/p脱扣器：Ir =(0.4-1.0) In,级差为0.025 In；

pr121/p、pr123/p脱扣器：Ir =(0.4-1.0) In,级差为0.01 In 。

常熟ES35脱扣器：Ir =(0.4-1.0) In

所以进线断路器的长延时过电流脱扣器整定为1.1倍的额定电流是做

不到的，这个问题的出现可能是与配电变压器低压侧进线断路器长延时

过电流整定电流宜为变压器低压侧额定电流的1.1倍之说相混淆了。

2 、变压器低压侧进线断路器的保护整定

长延时过电流脱扣器整定为

式中，为断路器长延时脱扣器可靠系数，取1.1; 为变压器低压侧

额定电流。

短延时过电流脱扣器整定为

，时限可取0.4s，要与高压侧配合

式中，m为过电流倍数，可取2-4； 为断路器短延时脱扣器可靠系

数，取1.3。瞬时过电流脱扣器整定为

无单相接地保护时：式中，为出线线路末端的三相短路电流

设置单相接地保护时：，式中，为出线线路末端的短路电流

为了保证变压器的主保护与出线回路的选择性配合，通常变压器低

压侧进线断路器不宜设瞬时过电流保护。

3、变压器低压侧进线断路器的选择及保护整定
