高压共轨喷油器工作原理
2017-06-14
高压共轨喷油器工作原理
2011-03-13 00:09:27| 分类： 阅读8 评论0 字号：大中小 订阅
喷油时刻和喷油量的调整是通过电子触发的喷油器实现的。这些喷
油器取代了喷油嘴－帽总成（喷油嘴和喷油嘴帽）。
与已经存在的直喷柴油机中的喷油嘴－帽总成相类似的压具同样被应用于气缸顶部用于安装喷油器，也就是说，共轨的喷油器可以在发动机无需变动的情况下，就安装在已存在的直喷柴油机的气缸顶部。 喷油器可以被拆分为一系列功能部件：孔式喷油嘴，液压伺服系统和
电磁阀。
燃油来自于高压油路，经通道流向喷油嘴，同时经节流孔流向控制腔，控制腔与燃油回路相连，途径一个受电磁阀控制其开关的泄油孔。 泄油孔关闭时，作用于针阀控制活塞的液压力超过了它在喷油嘴针阀承压面的力，结果，针阀被迫进入阀座且将高压通道与燃烧室隔离，密
封。
当喷油器的电磁阀被触发，泄油孔被打开，这引起控制腔的压力下降，结果，活塞上的液压力也随之下降，一旦液压力降至低于作用于喷油嘴针阀承压面上的力，针阀被打开，燃油经喷孔喷入燃烧室。这种对喷油嘴针阀的不直接控制采用了一套液压力放大系统，因为快速打开针阀所需的力不能直接由电磁阀产生，所谓的打开针阀所需的控制作用，是通过电磁阀打开泄油孔使得控制腔压力降低，从而打开针阀。
图8 共轨系统喷油器
1-回油管；2-回位弹簧；3-线圈；4-高压连接；
5-枢轴盘；6-球阀；7-泄油孔；8-控制腔；9-进油
口；10-控制活塞；11-油嘴轴针；12-喷油嘴
图1-喷油器关闭 图2-喷油器打开
此外，燃油还在针阀和控制柱塞处产生泄漏，控制和泄漏的燃油，通 过回油管，会同高压泵和压力控制阀的回油流回油箱。
在发动机的运转和高压泵的产生压力状态下，将喷油器的工作过程划
分为四个阶段：
－ 喷油器关闭（有高压时）；
－ 喷油器打开（开始喷射）；
－ 喷油器完全打开；

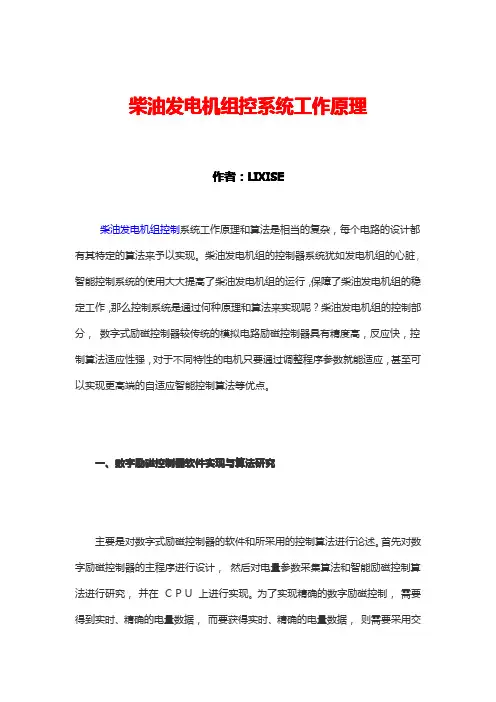

柴油发电机组控系统工作原理
作者：作者：LIXISELIXISE
柴油发电机组控制系统工作原理和算法是相当的复杂，每个电路的设计都
有其特定的算法来予以实现。柴油发电机组的控制器系统犹如发电机组的心脏，
智能控制系统的使用大大提高了柴油发电机组的运行，保障了柴油发电机组的稳
定工作，那么控制系统是通过何种原理和算法来实现呢？柴油发电机组的控制部
分，数字式励磁控制器较传统的模拟电路励磁控制器具有精度高，反应快，控
制算法适应性强，对于不同特性的电机只要通过调整程序参数就能适应，甚至可
以实现更高端的自适应智能控制算法等优点。
一、数字励磁控制器软件实现与算法研究
主要是对数字式励磁控制器的软件和所采用的控制算法进行论述。首先对数
字励磁控制器的主程序进行设计，然后对电量参数采集算法和智能励磁控制算
法进行研究，并在ＣＰＵ上进行实现。为了实现精确的数字励磁控制，需要
得到实时、精确的电量数据，而要获得实时、精确的电量数据，则需要采用交流采样方法，并推导出交流采样下各个电量的计算公式，最终编写计算出电量
数据的算法程序。交流采样是按一定的规律对被测信号的瞬时值进行采样，再
按照一定的数学算法求出被测电量参数的测量方法。下面给出交流电压，交流
电流，有功功率，无功功率，功率因素的各种算法中的离散公式。
二、数字式励磁控制器总体设计方案
工作电源：由于微处理器的工作电源要求，我们需要一个５Ｖ的稳定直流
电源，信号调理电路的运算电路的供电需要一组±１２Ｖ的直流电源，另外，开
关量输出需要驱动继电器，所以需要一个＋２４Ｖ的直流电源，为此我们需要
设计一个电源转化模块得到系统正常工作所需的三组ＤＣ电源。
三、交流采样锁相环电路
要进行交流采样，通常需要进行同步采样，目前交流采样方式主要有硬件
同步采样、软件同步采样和异步采样三种。硬件同步由硬件同步电路向ＣＰＵ
提出中断实现同步。硬件同步电路有多种形式，常见的如锁相环同步电路等。
硬件同步采样法是由专门的硬件电路产生同步于被测信号的采样脉冲。它能克服
共轨系统的工作原理
共轨系统是一种燃油喷射系统，其工作原理是通过将燃油喷射器连接到共同的燃油管道或“共轨”上，以供应多个喷射器所需的燃油。这些喷射器位于发动机每个缸的喷油嘴附近。以下将介绍共轨系统的工作原理：
1. 燃油供应：共轨系统通过一台高压燃油泵将燃油从燃油箱中抽取并送入共轨中。在共轨中，燃油被保持在一个恒定的高压状态，通常为几百到几千巴的压力。这样可以确保在需要时能够快速、准确地喷射燃油。
2. 压力控制：共轨系统中有一个称为压力调节阀的装置，用于控制共轨中的燃油压力。压力调节阀的目的是调整压力以满足发动机不同工况下的燃油需求。
3. 燃油喷射：每个缸的喷油嘴通过从共轨中引出的燃油供应。当需要进行燃油喷射时，控制单元将发送信号给喷油嘴，喷油嘴将启动，并向缸内喷射精确计量的燃油。
4. 压力释放：在燃油喷射完成后，共轨中的压力需要释放。这是通过一个或多个称为压力释放阀的装置实现的。压力释放阀允许多余的燃油返回到燃油箱中，以确保共轨内的压力保持在正常工作范围。
综上所述，共轨系统的工作原理是通过控制共轨中的燃油压力，并通过喷油嘴精确地喷射燃油到发动机缸内，以实现更高效、更精确的燃油喷射。这种系统能够带来更好的燃烧效率、更低的尾气排放和更高的动力输出。

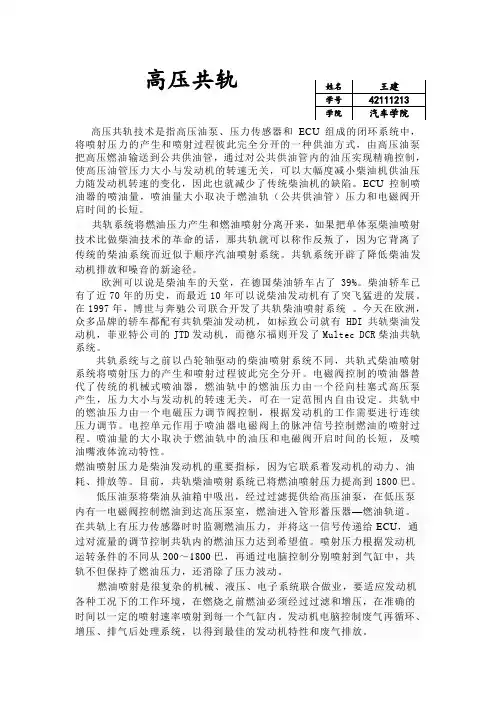

高压共轨
高压共轨技术是指高压油泵、压力传感器和ECU组成的闭环系统中，将喷射压力的产生和喷射过程彼此完全分开的一种供油方式，由高压油泵把高压燃油输送到公共供油管，通过对公共供油管内的油压实现精确控制，使高压油管压力大小与发动机的转速无关，可以大幅度减小柴油机供油压力随发动机转速的变化，因此也就减少了传统柴油机的缺陷。ECU控制喷油器的喷油量，喷油量大小取决于燃油轨（公共供油管）压力和电磁阀开启时间的长短。
共轨系统将燃油压力产生和燃油喷射分离开来，如果把单体泵柴油喷射技术比做柴油技术的革命的话，那共轨就可以称作反叛了，因为它背离了传统的柴油系统而近似于顺序汽油喷射系统。共轨系统开辟了降低柴油发动机排放和噪音的新途径。
欧洲可以说是柴油车的天堂，在德国柴油轿车占了39%。柴油轿车已有了近70年的历史，而最近10年可以说柴油发动机有了突飞猛进的发展。在1997年，博世与奔驰公司联合开发了共轨柴油喷射系统 。今天在欧洲，众多品牌的轿车都配有共轨柴油发动机，如标致公司就有HDI共轨柴油发动机，菲亚特公司的JTD发动机，而德尔福则开发了Multec DCR柴油共轨系统。
共轨系统与之前以凸轮轴驱动的柴油喷射系统不同，共轨式柴油喷射系统将喷射压力的产生和喷射过程彼此完全分开。电磁阀控制的喷油器替代了传统的机械式喷油器，燃油轨中的燃油压力由一个径向柱塞式高压泵产生，压力大小与发动机的转速无关，可在一定范围内自由设定。共轨中的燃油压力由一个电磁压力调节阀控制，根据发动机的工作需要进行连续压力调节。电控单元作用于喷油器电磁阀上的脉冲信号控制燃油的喷射过程。喷油量的大小取决于燃油轨中的油压和电磁阀开启时间的长短，及喷油嘴液体流动特性。
燃油喷射压力是柴油发动机的重要指标，因为它联系着发动机的动力、油耗、排放等。目前，共轨柴油喷射系统已将燃油喷射压力提高到1800巴。
低压油泵将柴油从油箱中吸出，经过过滤提供给高压油泵，在低压泵内有一电磁阀控制燃油到达高压泵室，燃油进入管形蓄压器—燃油轨道。在共轨上有压力传感器时时监测燃油压力，并将这一信号传递给ECU，通过对流量的调节控制共轨内的燃油压力达到希望值。喷射压力根据发动机运转条件的不同从200～1800巴，再通过电脑控制分别喷射到气缸中，共轨不但保持了燃油压力，还消除了压力波动。 姓名 王建
