深基坑工程监理细则

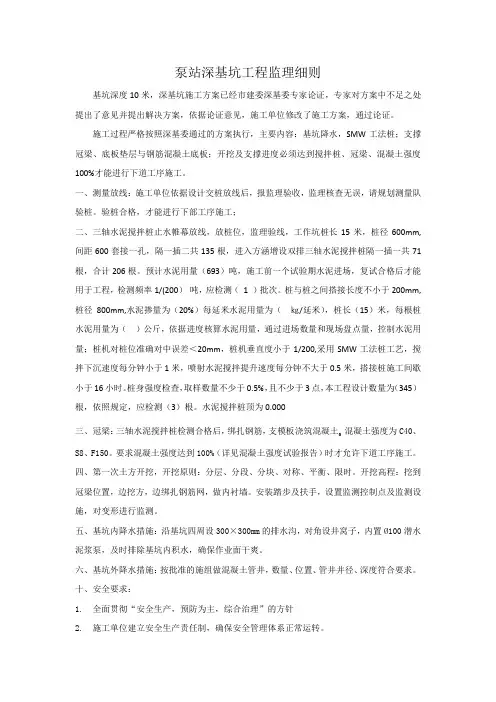

泵站深基坑工程监理细则

基坑深度10米，深基坑施工方案已经市建委深基委专家论证，专家对方案中不足之处提出了意见并提出解决方案，依据论证意见，施工单位修改了施工方案，通过论证。

施工过程严格按照深基委通过的方案执行，主要内容：基坑降水，SMW工法桩；支撑冠梁、底板垫层与钢筋混凝土底板；开挖及支撑进度必须达到搅拌桩、冠梁、混凝土强度100%才能进行下道工序施工。

一、测量放线：施工单位依据设计交桩放线后，报监理验收，监理核查无误，请规划测量队验桩。验桩合格，才能进行下部工序施工；

二、三轴水泥搅拌桩止水帷幕放线，放桩位，监理验线，工作坑桩长15米，桩径600mm,间距600套接一孔，隔一插二共135根，进入方涵增设双排三轴水泥搅拌桩隔一插一共71根，合计206根。预计水泥用量（693）吨，施工前一个试验期水泥进场，复试合格后才能用于工程，检测频率1/(200）吨，应检测（ 1 ）批次。桩与桩之间搭接长度不小于200mm,桩径800mm,水泥掺量为（20%）每延米水泥用量为（㎏/延米），桩长（15）米，每根桩水泥用量为（）公斤，依据进度核算水泥用量，通过进场数量和现场盘点量，控制水泥用量；桩机对桩位准确对中误差＜20mm，桩机垂直度小于1/200,采用SMW工法桩工艺，搅拌下沉速度每分钟小于1米，喷射水泥搅拌提升速度每分钟不大于0.5米，搭接桩施工间歇小于16小时。桩身强度检查，取样数量不少于0.5%，且不少于3点，本工程设计数量为（345）根，依照规定，应检测（3）根。水泥搅拌桩顶为0.000

三、冠梁：三轴水泥搅拌桩检测合格后，绑扎钢筋，支模板浇筑混凝土。混凝土强度为C40、S8、F150。要求混凝土强度达到100%（详见混凝土强度试验报告）时才允许下道工序施工。

四、第一次土方开挖，开挖原则：分层、分段、分块、对称、平衡、限时。开挖高程：挖到冠梁位置，边挖方，边绑扎钢筋网，做内衬墙。安装踏步及扶手，设置监测控制点及监测设施，对变形进行监测。

— 1 — A.0.4

仪征综合体育馆 工程

监理实施细则

（深基坑支护工程）

内容提要：

深基坑支护工程概况

本工程特点、难点

监理工作依据

监理组织机构

监理工作流程

监理工作控制要点及目标值

监理工作方法及措施

工程监理机构（章）：

专业监理工程师：

总监理工程师：

日期：

江苏省住房和城乡建设厅监制

— 2 — 深基坑支护工程监理实施细则

1 深基坑支护工程概况

工程名称为仪征综合体育馆工程，拟建工程位于仪征市经济开发区内，建安路和文兴路交叉口东南侧，仪征实验中学南侧。西侧为建安路，北侧为文兴路，东北角为一村庄，南侧空地。该基坑面积约为3500平方米，周长约为200米。本工程±0.00为5.55m，设计取场地整平标高为4.55m。地下室游泳池部位承台垫层底相对标高为-3.4m，开挖深度为2.4m；非游泳池部位承台垫层底相对标高为-6.40m，开挖深度为5.4m。地下室外墙距用地红线距离为161m，距离最近道路170m，距已建成的仪征实验中学约300m，该地块进场前均为农田，并有大面积农作物，地下室施工范围150m内无管线。

1.1 深基坑支护工程的重要性。

本工程深基坑开挖深度深，开挖深度范围内的土以较厚层的流塑状淤泥质粉质粘土为主，土质较差，又处于雨季及汛期，深基坑的稳定性直接威胁施工人员的安全。如果深基坑一旦失稳，将会造成巨大的人员及财产损失，对社会安定造成重大影响。

本工程场地以软土为主，钢管桩及钢板桩施工极易造成垂直度偏差较大，开挖时帷幕渗漏、坑外水土流失而导致周围土体及围护墙向开挖区发生侧向移动、地面沉降和坑底隆起。

XX科技中心工程

深

基

坑

工

程

监

理

实

施

细

则

编制： 审批：

XX工程建设监理咨询有限公司

XX科技中心工程监理部

2017年1月

1

一、 工程概况

工程名称：XX科技中心

工程地点：XXXXXXXXXXXXXXXXXXXXX

建设单位：XXXXXXXXXXXXXXXXXXXXX

设计单位：XXXXXXXXXXXXXXXXXXXXX

监理单位：XXXXXXXXXXXXXXXXXXXXX

施工单位：XXXXXXXXXXXXXXXXXXXXX

本工程总建筑面积为XX㎡，拟建包括两层地下室、办公楼、商业楼及裙楼，主楼层高XX层。

本基坑安全等级为二级，局部为一级。基坑开挖深度为自然地面以下8.55～10.2m。

支护方案采用大放坡+支护桩+锚杆+止水帷幕+土钉挂网护坡，放坡破面及平台均挂钢筋网Φ6.5@200×200mm，喷射厚度60～80mm的C20砼护面。基坑排水采用坑内排水方案，坑内设置排水沟，并在适当位置设置集水井集中抽排。

二、监理实施细则编制依据：

1.建设工程相关法律、法规

2.《建筑地基基础工程施工质量验收规范》GB 50202-2002

3.《建筑工程施工质量验收统一标准》 GB 50300-2013

4.经施工图审核通过的施工图设计文件、地质勘察报告。

5.《建设工程监理规范》

6.建设工程承包合同文件、委托监理合同文件；

7.经批准的施工组织设计、监理规划。

三、质量控制的预控措施

1、施工企业资质、管理人员资格审查

分包工程开工前，专业监理工程师应严格审查承包单位（分包单位）报送的分包单位

2 资格报审表和分包单位有关资质资料。对分包单位资格审核主要有以下内容：分包单位的营业执照、企业资质等级证书；分包单位的业绩；拟分包的工程内容和范围；项目经理、质检员、施工员、安全员等各种管理岗位人员以及焊工、电工等各种特殊工种操作人员必须符合规定的上岗条件。对分包单位的施工能力、技术素质、资质情况要严格进行审查，考察其近期完工工程的施工质量及投入本工程的技术管理人员和技术工人的情况，审查分包合同的质量条款，以确保分包工程质量达到质量目标等级。审查符合有关规定后，由总监理工程师予以签认。

深基坑施工安全监理实施细则

关键信息项：

1、 深基坑工程概述

2、 监理工作依据

3、 监理工作目标

4、 监理工作流程

5、 监理工作控制要点及目标值

6、 监理工作方法及措施

11 深基坑工程概述

深基坑工程通常是指开挖深度超过 5 米（含 5 米）或地下室三层以上（含三层），或深度虽未超过 5 米，但地质条件和周围环境及地下管线特别复杂的工程。本细则所涉及的深基坑工程具有以下特点和难点：具体特点和难点描述

111 深基坑施工可能存在的风险

包括但不限于土方坍塌、支护结构失稳、地下水渗透、周边建筑物沉降等。

12 监理工作依据 121 相关法律法规，如《中华人民共和国建筑法》《建设工程安全生产管理条例》等。

122 工程建设标准强制性条文。

123 经审查合格的设计文件。

124 已批准的施工组织设计和专项施工方案。

125 监理合同及建设工程施工合同。

13 监理工作目标

131 确保深基坑施工过程中的人员安全，杜绝重大伤亡事故的发生。

132 保证深基坑支护结构及周边环境的安全稳定，将变形控制在允许范围内。

133 督促施工单位严格按照施工方案和相关规范进行施工，确保工程质量符合要求。

14 监理工作流程

141 施工准备阶段监理工作流程

审查施工单位资质和安全生产许可证、审查施工组织设计和专项施工方案、审查特种作业人员资格证书等。

142 施工过程监理工作流程

日常巡视检查、定期安全检查、旁站监理关键工序、验收支护结构和土方开挖等分项工程。 143 应急处理工作流程

当发生安全事故或突发事件时，立即启动应急预案，协助施工单位进行抢险救援，及时报告相关部门，并参与事故调查处理。

15 监理工作控制要点及目标值

151 施工方案审查

审查施工单位编制的深基坑施工专项方案，重点审查方案的针对性、可行性和安全性，包括支护结构设计、土方开挖方案、降排水措施、监测方案等。

152 支护结构施工
