钣金展开计算方法
计算方法

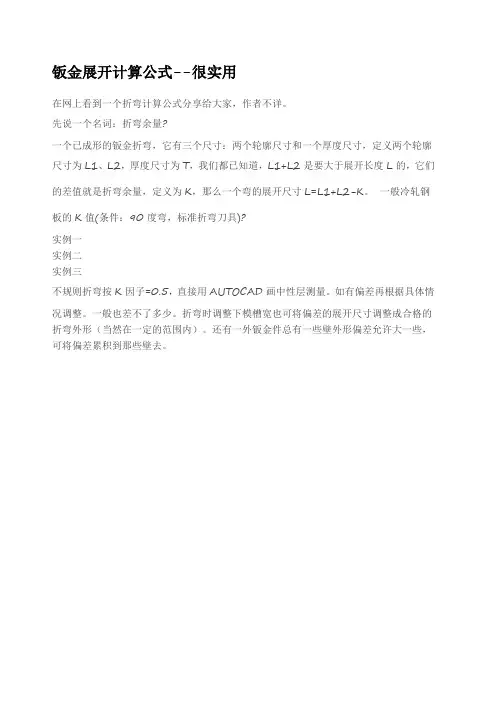

展开的基本公式:
展开长度=料内+料内+补偿量
1 R=0,折弯角θ=90°(T<1.2,不含1.2mm)
L=(A-T)+(B-T)+K
=A+B-2T+0.4T
上式中取:λ=T/4
K=λ*π/2
=T/4*π/2
=0.4T
2 R=0, θ=90° (T≧1.2,含1.2mm)
L=(A-T)+(B-T)+K
=A+B-2T+0.5T
上式中取:λ=T/3
K=λ*π/2
=T/3*π/2
=0.5T
3 R≠0 θ=90°
L=(A-T-R)+(B-T-R)+(R+λ)*π/2
当R ≧5T时 λ=T/2
1T≦ R <5T λ=T/3 0 < R λ=t 4<="" p="">
λ=t>
(实际展开时除使用尺寸计算方法外,也可在确定中性层位置后,通过偏移再实际测量长度的方法.以下相同)
4 R=0 θ≠90°
λ=T/3
L=[A-T*tan(a/2)]+[B
-T*tan(a/2)]+T/3*a
(a单位为rad,以下相同)
5 R≠0 θ≠90°
L=[A-(T+R)* tan(a/2)]+[B
-(T+R)*tan(a/2)]+(R+λ)*a
当R ≧5T时 λ=T/2
1T≦ R <5T λ=T/3
0 < R
6 Z折1.
计算方法请示上级,以下几点原则仅供参考:
(1)当C≧5时,一般分两次成型,按两个90°折弯计算.(要考虑到折弯冲子的强度)
L=A-T+C+B+2K
(2)当3T L=A-T+C+B+K (3)当C≦3T时<一次成型>: L=A-T+C+B+K/2 7 Z折2. C≦3T时<一次成型>: L=A-T+C+B+D+K 8 抽芽 抽芽孔尺寸计算原理为体积不变原理,即抽孔前后材料体积不变;ABCD四边形面积=GFEA所围成的面积. 一般抽孔高度不深取H=3P(P为螺纹距离),R=EF见图 ∵ T*AB=(H -EF)*EF+π*(EF)2/4 ∴ AB={H*EF+(π/4-1)*EF2}/T ∴预冲孔孔径=D – 2AB T≧0.8时,取EF=60%T. 在料厚T<0.8时,EF的取值请示上级. 9 方形抽孔 方形抽孔,当抽孔高度较高时(H>Hmax),直边部展开与弯曲一致, 圆角处展开按保留抽高为H=Hmax的大小套弯曲公式展开,连接处用45度线及圆角均匀过渡, 当抽孔高度不高时(H≦Hmax)直边部展开与弯曲一致,圆角处展开保留与直边一样的偏移值. 以下Hmax取值原则供参考. 当R≧4MM时: 材料厚度T=1.2~1.4取Hmax =4T 材料厚度T=0.8~1.0取Hmax =5T 材料厚度T=0.7~0.8取Hmax =6T 材料厚度T≦0.6取Hmax =8T 当R<4MM时,请示上级. 10压缩抽形1 (Rd≦1.5T) 原则:直边部分按弯曲展开,圆角部分按拉伸展开,然后用三点切圆(PA-P-PB)的方式作一段与两直边和直径为D的圆相切的圆弧. 当Rd≦1.5T时,求D值计算公式如下: D/2=[(r+T/3)2+2(r+T/3)*(h +T/3)]1/2 11压缩抽形2 (Rd>1.5T) 原则:直边部分按弯曲展开,圆角部分按拉伸展开,然后用三点切圆(PA-P-PB)的方式作一段与两直边和直径为D的圆相切的圆弧. 当Rd>1.5T时: l按相应折弯公式计算. D/2={(r+T/3)2 +2(r+T/3)*(h+T/3) -0.86*(Rd-2T/3)*[(r+T/3) +0.16*(Rd-2T/3)]}1/2 12卷圆压平 图(a): 展开长度 L=A+B-0.4T 图(b): 压线位置尺寸 A-0.2T 图(c): 90°折弯处尺寸为A+0.2T 图(d): 卷圆压平后的产品形状 13侧冲压平 图(a): 展开长度 L=A+B-0.4T 图(b): 压线位置尺寸 A-0.2T 图(c): 90°折弯处尺寸为A+1.0T 图(d): 侧冲压平后的产品形状 14 综合计算如图: L=料内+料内+补偿量 =A+B+C+D +中性层弧长(AA+BB+CC) (中性层弧长均按 “中性层到板料内侧距离λ=T/3”来计算) 备注: a标注公差的尺寸设计值:取上下极限尺寸的中间值作为设计标准值. b孔径设计值:一般圆孔直径小数点取一位(以配合冲头加工方便性),例:3.81取3.9.有特殊公差时除外,例:Φ3.80+0.050取Φ3.84. c 产品图中未作特别标注的圆角,一般按R=0展开. 附件一:常见抽牙孔孔径一览表 料厚 0.6 0.8 1.0 1.2 类型 M3 3.5 3.7 4.0 4.2 M3.5 3.9 4.2 4.4 4.7 M4 4.4 4.6 4.9 5.1 #6-32 3.8 4.1 4.3 4.6 附件二:常见预冲孔孔径一览表 料厚 类型 0.6 0.8 1.0 1.2 M3 1.2 1.5 1.5(1.8) 1.8 M3.5 1.2 1.5 1.5(1.8) 1.8 M4 1.2 1.5 1.5(1.8) 1.8 #6-32 1.2 1.5 1.5(1.8) 1.8 说明: 1以上攻牙形式均为无屑式. 2抽牙高度:一般均取H=3P,P为螺纹距离(牙距). 3.内径:M3 Φ2.75 M3.50 Φ3.20 M 4 Φ3.65 ＃ 6-32 Φ3.10 在R≠0， θ=90°时；的折弯系数列表：（单位：mm） 板材↓/板厚→ 0.8 1.0 1.2 1.5 2.0 2.5 3.0 4.0 冷板 1.5 1.8 2.1 2.5 3.2 4.0 4.7 6.2 铝板 — 1.5 1.9 2.3 3.1 3.8 4.4 6.1 注意：折弯系数不是绝对的，各加工工厂的钣金工艺工程师会根据所用GB材料以及加工机器而略有微弱变化。 在R≠0， θ=90°时；的折弯系数列表：（单位：mm） 板材↓/板厚→ 0.8 1.0 1.2 1.5 2.0 2.5 3.0 4.0 冷板 1.5 1.8 2.1 2.5 3.2 4.0 4.7 6.2 铝板 — 1.5 1.9 2.3 3.1 3.8 4.4 6.1 注意：折弯系数不是绝对的，各加工工厂的钣金工艺工程师会根据所用GB材料以及加工机器而略有微弱变化。
