齿轮泵的常见故障、原因和解决办法

齿轮泵异响的原因

齿轮泵异响的原因有多种，以下是可能的原因及解决方法：

1. 齿轮泵内部组件磨损：

齿轮泵内部组件的磨损，如齿轮、轴套等，会导致异响。通常，这种异响是由于内部组件长期使用导致磨损，或者是由于安装不当导致内部组件错位。解决方法是更换磨损的内部组件，或者重新调整安装位置。

1. 齿轮泵轴故障：

齿轮泵轴故障也是导致异响的原因之一。如果轴出现弯曲、断裂等问题，会导致齿轮泵运行不顺畅，从而产生异响。解决方法是更换故障的轴。

1. 润滑不足：

如果齿轮泵内部的润滑系统出现问题，会导致润滑不足，从而产生异响。润滑不足可能是由于润滑油不足、润滑油管堵塞等原因导致的。解决方法是检查润滑系统，确保润滑油充足，并清洗润滑油管。

1. 泵体与泵盖间不紧密：

如果泵体与泵盖之间的间隙过大，会导致泵体内部的气体泄漏，从而产生异响。解决方法是检查泵体与泵盖之间的间隙，确保其紧密配合。

1. 齿轮泵内部异物： 如果齿轮泵内部存在异物，如铁屑、砂石等，会导致齿轮泵运行不顺畅，从而产生异响。解决方法是拆开齿轮泵，清除内部的异物。

1. 电压不稳定：

如果齿轮泵的电源电压不稳定，会导致电机运行不平稳，从而产生异响。解决方法是检查电源电压是否稳定，如果不稳定，需要调整电源电压。

1. 齿轮泵过载：

如果齿轮泵过载运行，会导致电机过热，从而产生异响。解决方法是检查齿轮泵的负载情况，避免过载运行。

1. 齿轮泵轴承故障：

齿轮泵的轴承故障也是导致异响的原因之一。如果轴承出现磨损、断裂等问题，会导致齿轮泵运行不顺畅，从而产生异响。解决方法是更换故障的轴承。

1. 齿轮泵内部压力波动：

如果齿轮泵内部压力波动过大，会导致内部组件受力不均，从而产生异响。解决方法是检查齿轮泵的内部压力波动情况，如有需要可以调整液压系统参数。

1. 齿轮泵与电机的对中不良： 如果齿轮泵与电机之间的对中不良，会导致齿轮泵运行不平稳，从而产生异响。解决方法是重新调整齿轮泵与电机之间的对中位置。

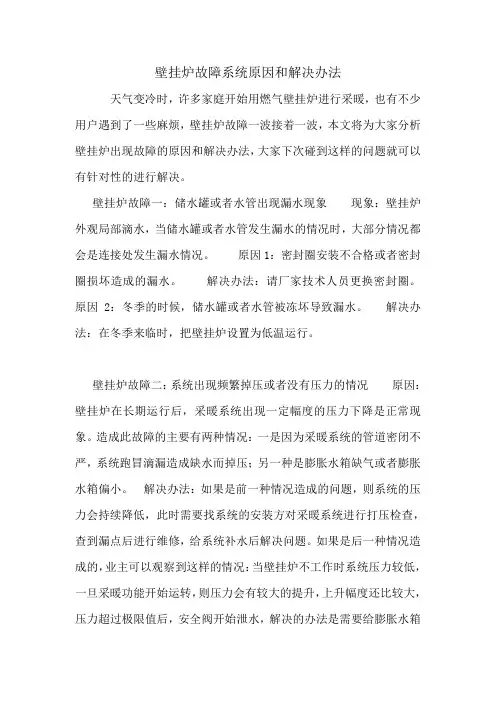

壁挂炉故障系统原因和解决办法

天气变冷时，许多家庭开始用燃气壁挂炉进行采暖，也有不少

用户遇到了一些麻烦，壁挂炉故障一波接着一波，本文将为大家分析

壁挂炉出现故障的原因和解决办法，大家下次碰到这样的问题就可以

有针对性的进行解决。

壁挂炉故障一：储水罐或者水管出现漏水现象 现象：壁挂炉

外观局部滴水，当储水罐或者水管发生漏水的情况时，大部分情况都

会是连接处发生漏水情况。 原因1：密封圈安装不合格或者密封

圈损坏造成的漏水。 解决办法：请厂家技术人员更换密封圈。

原因2：冬季的时候，储水罐或者水管被冻坏导致漏水。 解决办

法：在冬季来临时，把壁挂炉设置为低温运行。

壁挂炉故障二：系统出现频繁掉压或者没有压力的情况 原因：

壁挂炉在长期运行后，采暖系统出现一定幅度的压力下降是正常现

象。造成此故障的主要有两种情况：一是因为采暖系统的管道密闭不

严，系统跑冒滴漏造成缺水而掉压；另一种是膨胀水箱缺气或者膨胀

水箱偏小。 解决办法：如果是前一种情况造成的问题，则系统的压

力会持续降低，此时需要找系统的安装方对采暖系统进行打压检查，

查到漏点后进行维修，给系统补水后解决问题。如果是后一种情况造

成的，业主可以观察到这样的情况：当壁挂炉不工作时系统压力较低，

一旦采暖功能开始运转，则压力会有较大的提升，上升幅度还比较大，

压力超过极限值后，安全阀开始泄水，解决的办法是需要给膨胀水箱重新充压或者增设系统膨胀水箱。

壁挂炉故障三：火变得忽大忽小，水也变得忽冷忽热 原因1：用

户在使用卫生热水时对混水龙头进行调节，当冷水流量过大时，通过

壁挂炉的热水流量过小，此时壁挂炉会自行调节，情况严重的会导致

壁挂炉熄火，出现火焰忽大忽小，热水忽冷忽热。 解决办法：

用户在使用卫生热水时，最好将壁挂炉上的温控旋钮选在适合的温

度，然后在混水龙头处尽量不再做过多的混水，这样锅炉便可稳定地

进行工作了，热水温度也可以变得稳定。 原因2：卫生热水板水

垢过多，导致热水忽冷忽热。 解决办法：请厂家技术人员进行水

论文题目： 齿轮泵的常见故障及处理措施

班 级：

姓 名：

指导老师：

日 期：

毕业论文

齿轮泵常见故障及处理措施

[内容摘要]：通过简单的介绍齿轮泵工作原理，齿轮泵的特点和一些比较常见的故障，来分析故障产生的原因，以及解决这些故障的处理措施，并且一些齿轮泵的管理。

[关键词]：齿轮泵，故障，特点，处理措施，管理

引言

齿轮泵是很常见的回转式容积式泵，其主要的工作部件是互相啮合的齿轮。与其它同流量的泵相比较，齿轮泵体积最小。但是它的自吸性能很好，无论在高速还是低速，甚至是用手转动的时候，都能够可靠地实现自吸，又因为它的转速范围大，不易咬死，所以广泛地应用在各种场合中，因此会出现各种各样的故障。

1.齿轮泵的工作原理及特点

1.1外啮合齿轮泵的工作原理及特点

图一为外啮合齿轮泵的工作原理图。相啮合的轮齿A、B使吸口4相通的吸入腔与排口5相通的排除腔彼此隔离。当齿轮泵按图示方向回转时，齿C逐渐退出其所占据的齿间，该齿间的容积逐渐增大，该处形成低压，于是液体在吸入液面上的压力作用下，经吸入管从吸口吸入。随着齿轮的回转，一个个吸满液体的齿间转过吸入腔，沿泵体3内壁转到排出腔，依次重新进入啮合，齿间的液体即将被轮齿挤出，从排口排出。

外啮合齿轮泵每转的理论排量V是两个齿轮全部有效齿间工作容积之和。若假设轮齿的有效工作体积与齿间的有效工作容积相等，则排量B近似为一圆环行体积，即

V=πDhB=2πzm2B×10-6 L

式中：D—齿轮的节圆直径，mm；

z—齿轮的齿数；

B—齿轮的轮宽，mm；

h—齿轮的有效齿高，mm，h=2m；

m—齿轮的模数，m=D/z

图一 外啮合齿轮泵的工作原理图

1-主动齿轮；2-从动齿轮；3-泵体；4-吸口；5-排口

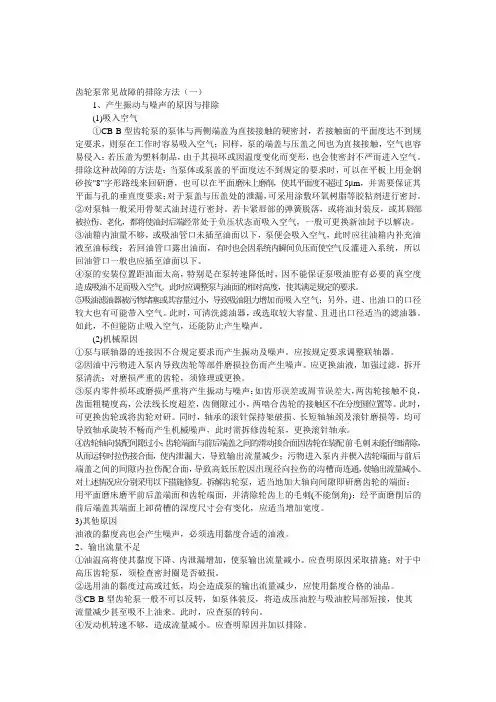

齿轮泵常见故障的排除方法（一）

1、产生振动与噪声的原因与排除

(1)吸入空气

①CB-B型齿轮泵的泵体与两侧端盖为直接接触的硬密封，若接触面的平面度达不到规定要求，则泵在工作时容易吸入空气；同样，泵的端盖与压盖之间也为直接接触，空气也容易侵入；若压盖为塑料制品，由于其损坏或因温度变化而变形，也会使密封不严而进入空气。排除这种故障的方法是：当泵体或泵盖的平面度达不到规定的要求时，可以在平板上用金钢砂按"8"字形路线来回研磨，也可以在平面磨床上磨削，使其平面度不超过5μm，并需要保证其平面与孔的垂直度要求；对于泵盖与压盖处的泄漏，可采用涂敷环氧树脂等胶粘剂进行密封。

②对泵轴一般采用骨架式油封进行密封。若卡紧唇部的弹簧脱落，或将油封装反，或其唇部被拉伤、老化，都将使油封后端经常处于负压状态而吸入空气，一般可更换新油封予以解决。

③油箱内油量不够，或吸油管口未插至油面以下，泵便会吸入空气，此时应往油箱内补充油液至油标线；若回油管口露出油面，有时也会因系统内瞬间负压而使空气反灌进入系统，所以回油管口一般也应插至油面以下。

④泵的安装位置距油面太高，特别是在泵转速降低时，因不能保证泵吸油腔有必要的真空度造成吸油不足而吸入空气。此时应调整泵与油面的相对高度，使其满足规定的要求。 ⑤吸油滤油器被污物堵塞或其容量过小，导致吸油阻力增加而吸入空气；另外，进、出油口的口径较大也有可能带入空气。此时，可清洗滤油器，或选取较大容量、且进出口径适当的滤油器。如此，不但能防止吸入空气，还能防止产生噪声。

(2)机械原因

①泵与联轴器的连接因不合规定要求而产生振动及噪声。应按规定要求调整联轴器。

②因油中污物进入泵内导致齿轮等部件磨损拉伤而产生噪声。应更换油液，加强过滤，拆开泵清洗；对磨损严重的齿轮，须修理或更换。

③泵内零件损坏或磨损严重将产生振动与噪声：如齿形误差或周节误差大，两齿轮接触不良，齿面粗糙度高，公法线长度超差，齿侧隙过小，两啮合齿轮的接触区不在分度圆位置等。此时，可更换齿轮或将齿轮对研。同时，轴承的滚针保持架破损、长短轴轴颈及滚针磨损等，均可导致轴承旋转不畅而产生机械噪声，此时需拆修齿轮泵，更换滚针轴承。 ④齿轮轴向装配间隙过小；齿轮端面与前后端盖之间的滑动接合面因齿轮在装配前毛刺未能仔细清除，从而运转时拉伤接合面，使内泄漏大，导致输出流量减少；污物进入泵内并楔入齿轮端面与前后端盖之间的间隙内拉伤配合面，导致高低压腔因出现径向拉伤的沟槽而连通，使输出流量减小。对上述情况应分别采用以下措施修复。拆解齿轮泵，适当地加大轴向间隙即研磨齿轮的端面；
