锅炉联锁报警5.1.2报警、联锁系统(1) 点火燃烧器点火失败或在点火燃烧中熄火（点火层火检信号三取二），自动关闭该层焦炉煤气快关电磁阀。
(2) 当汽包水位大于+100mm时，自动打开紧急放水电动门，水位小于-100mm自动关闭放水电动门；当汽包水位大于+80mm、汽包水位小于-80mm时，发出声光报警；(值修改)(3) 当高炉煤气小于3.0KPa时、焦炉煤气母管压力小于5KPa时，发出声光报警；当高炉煤气、焦炉煤气母管压力小于3.0KPa 时，应自动关闭对应的气动快速切断阀，实现紧急停炉；(4) 点火时，打开生火排汽电动门，反之，关闭生火排汽电动门；（条件修改不？）(5) 当给水流量小于5t/h时，自动开锅炉再循环水电动门，反之则关门；(6)炉膛负压大于+1000Pa或小于-1000Pa时，发出声光报警；(+/-1500Pa停炉)(7)过热蒸汽压力大于3.97MPa，过热蒸汽温度大于460℃，过热蒸汽温度小于435℃时，发出声光报警；(8)当给水压力小于4.6MPa；时，发出声光报警；且备用泵投入自动；(9)汽包压力大于4.47MPa；发出声光报警；(10)当某台鼓风机事故停机时,关闭该风机出口电动风门。
(11)当某台引风机事故停机时,该侧鼓风机应停止运行。
(12)疏水箱水位联锁：当水位高于+2200mm时，疏水泵自动起动。
当水位低于+200mm时，疏水泵自动停运。
当工作泵故障时，备用泵自投。
(13)除氧器水位高于+450mm, 水位低于-50mm时, 发出声光报警；(14)当高压给水母管压力＜4.6Mpa时，自动启动备用给水泵。
5.1.3 模拟调节系统模拟调节系统有：1．锅炉燃烧量调节系统（燃烧调节）锅炉燃烧量调节即为对锅炉燃料量和风量的控制，在锅炉负荷变化时，接收锅炉主蒸汽压力主控回路的负荷信号，相应调整煤气量和风量，保持锅炉汽压和汽温稳定。
在增加蒸发量时，采用先加风后加煤气以保证燃料量决不高于风量的富氧燃烧；在减少蒸发量时，应先减煤气后减风以保证风量不低于燃料量的富氧燃烧控制。

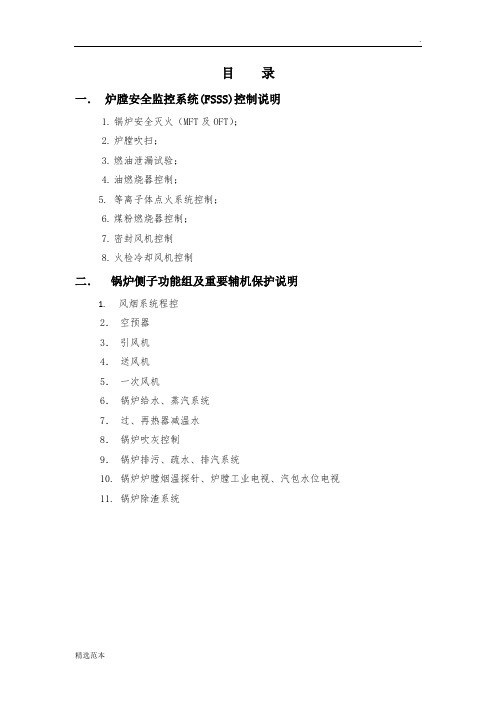

目录一．炉膛安全监控系统(FSSS)控制说明1.锅炉安全灭火（MFT及OFT）；2.炉膛吹扫；3.燃油泄漏试验；4.油燃烧器控制；5.等离子体点火系统控制；6.煤粉燃烧器控制；7.密封风机控制8.火检冷却风机控制二．锅炉侧子功能组及重要辅机保护说明1. 风烟系统程控2．空预器3．引风机4．送风机5．一次风机6．锅炉给水、蒸汽系统7．过、再热器减温水8．锅炉吹灰控制9．锅炉排污、疏水、排汽系统10. 锅炉炉膛烟温探针、炉膛工业电视、汽包水位电视11. 锅炉除渣系统FSSS（Furnace Safeguard Supervisory System），锅炉炉膛安全监控系统。
它是现代大型火电机组锅炉必须具备的一种监控系统，它能在锅炉正常工作和启停等各种运行方式下，连续密切监视燃烧系统的大量参数与状态，不断进行逻辑判断和运算，必要时发出动作指令，通过种种连锁装置，使燃烧设备中的有关部件严格按照既定的合理程序完成必要的操作或处理未遂事故，以保证锅炉燃烧系统的安全。
炉膛安全监控系统一般分为两个部分，即燃烧器控制BCS（Burner Control System）和燃料安全控制FSS（Fuel Safety System）。
燃烧器控制系统的主要功能是对锅炉燃烧系统设备进行监视和顺序控制，保证点火器、油枪和磨煤机系统的安全启动、停止、运行。
燃料安全系统的功能是在锅炉点火前和跳闸、停炉后对炉膛进行吹扫、防止可燃物在炉膛积存，在监测到危及设备、人身安全的工况时，启动MFT，迅速切断燃料，紧急停炉。
1.炉膛安全灭火（MFT及OFT）●MFT（Main Fuel Trip主燃料跳闸）切断进入炉膛的所有燃料（煤粉和燃油）●OFT（Oil Fuel Trip油燃料跳闸）切断进入油燃烧器及油母管的所有燃油锅炉跳闸后会给出首次跳闸原因的指示，这样操作员就可以进行正确的判断并采取必要的补救措施。
MFT及OFT的首次跳闸原因会显示在跳闸原因画面中。
锅炉保护连锁定值278.#1炉SCR反应器A入口烟气温度二L、H:报警、L L、H H:三取二关A氨气速关阀L:325H:400LL:317HH:420℃279.#1炉SCR反应器A入口烟气温度三L、H:报警、LL、HH:三取二关A氨气速关阀L:325H:400LL:317HH:420℃280.#1炉SCR反应器A入口烟气温度四L、H:报警L:325H:400℃281.#1炉SCR反应器A出口烟气温度L、H:报警L:325H:400℃282.#1炉SCR反应器B中层催化剂前压力H:报警240Pa 283.#1炉SCR反应器B底层催化剂前压力H:报警240Pa 284.#1炉SCR反应器B底层催化剂前压力H:报警240Pa 285.#1炉SCR反应器B底层催化剂后压力H:报警240Pa286.#1炉SCR反应器B省煤器出口烟气温度L、H:报警L:325H:400℃287.#1炉SCR反应器B入口烟气温度一L、H:报警、LL、HH:三取二关A氨气速关阀L:325H:400LL:317HH:420℃288.#1炉SCR反应器B入口烟气温度二L、H:报警、LL、HH:三取二关A氨气速关阀L:325H:400LL:317HH:420℃289.#1炉SCR反应器B入口烟气温度三L、H:报警、LL、HH:三取二关A氨气速关阀L:325H:400LL:317HH:420℃290.#1炉SCR反应器B入口烟气温度四L、H:报警L:325H:400℃291.#1炉SCR反应器B出口烟气温度L、H:报警L:325H:400℃292.#1炉SCR稀释风机进A侧混合器流量L:报警、LL:联锁启备用稀释风机、LLL:脱硝跳闸L:4560LL:2760LLL:2160 Nm3/h293.#1炉SCR稀释风机进B侧混合器流量L:报警、LL:联锁启备用稀释风机、LLL:脱硝跳闸L:4560LL:2760LLL:2160 Nm3/h294.#1炉烟气稀释风机1A驱动端轴承温度H:报警,HH:联锁启备用稀释H:80HH: 90℃风机15S后停止295.#1炉烟气稀释风机1A非驱动端轴承温度H:报警,HH:联锁启备用稀释风机15S后停止H:80HH: 90℃296.#1炉烟气稀释风机1B驱动端轴承温度H:报警,HH:联锁启备用稀释风机15S后停止H:80HH: 90℃297.#1炉烟气稀释风机1B非驱动端轴承温度H:报警,HH:联锁启备用稀释风机15S后停止H:80HH: 90℃298.#1炉SCR压缩空气压力L:报警 0.3MPa299.#1炉SCR反应器A氨气供应压力L:氨气速关阀允许启动条件L:0.013MPa300.#1炉SCR反应器B氨气供应压力L:氨气速关阀允许启动条件L:0.013MPa301.#1炉氨/空气混合器A区域氨泄漏检测报警一H:报警25ppm 302.#1炉氨/空气混合器B区域氨泄漏检测报警二H:报警25ppm 303.#1炉SCR反应器A脱硝后烟气NH3含量H:脱硝跳闸10ppm 304.#1炉SCR反应器B脱硝后烟气NH3含量H:脱硝跳闸10ppm 305.氨罐A压力H:报警 1.45MPa 306.氨罐B压力H:报警 1.45MPa 307.氨罐C压力H:报警 1.45MPa308.蒸发器A出口压力L:报警H:报警L:0.15H: 0.33MPa309.蒸发器B出口压力L:报警H:报警L:0.15H: 0.33MPa310.仪用空气母管压力L:报警L:0.3 MPa311.稀释罐氨气进口母管压力高联锁稀释罐入口阀0.01 MPa312.氨罐A内温度H:报警、HH:氨罐A喷淋阀L:36H: 38℃313.氨罐A外壁温度一H:报警、HH:氨罐A喷淋阀L:38H: 40℃314.氨罐A外壁温度二H:报警、HH:氨罐A喷淋阀L:38H: 40℃315.氨罐B内温度H:报警、HH:氨罐B喷淋阀L:36H: 38℃316.氨罐B外壁温度一H:报警、HH:氨罐B喷淋阀L:38H: 40℃317.氨罐B外壁温度二H:报警、HH:氨罐B喷淋阀L:38H: 40℃318.氨罐C内温度H:报警、HH:氨罐C喷淋阀L:36H: 38℃319.氨罐C外壁温度一H:报警、HH:氨罐C喷淋阀L:38H: 40℃320.氨罐C外壁温度二H:报警、HH:氨罐C喷淋阀L:38H: 40℃321.蒸发器A出口氨气温度L:切换投入备用蒸发器,H:报警L:40H:70℃322.蒸发器A水温LL:切换投入备用蒸发器,L:联锁蒸发器A液氨入口阀,H:报警LL:40L:57.5H:90℃323.蒸发器B出口氨气温度L:切换投入备用蒸发器,H:报警L:40H:70℃324.蒸发器B水温LL:切换投入备用蒸发器,L:联锁蒸发器B液氨入口阀,H:报警LL:40L:57.5H:90℃325.氨气稀释罐温度L:联锁开蒸汽进稀释罐阀，H:联锁关蒸汽进稀释罐阀L:4H:15℃326.氨区地坑温度L:联锁开蒸汽进稀释罐阀，H:联锁关蒸汽进稀释罐阀L:4H:15℃327.氨罐A液位一L:报警H:报警L:150H:2550mm328.氨罐B液位一L:报警H:报警L:150H:2550mm329.氨罐C液位一L:报警H:报警L:150H:2550mm330.稀释罐液位高联锁吸收罐补水电动门1200mm331.稀释罐液位低联锁吸收罐补水电动门800mm332.蒸发器A液位低报警，并切换备用蒸发器350mm333.蒸发器B液位低报警，并切换备用蒸发器350mm334.氨区地坑液位L:停止废水泵、H:启动废水泵L:500H:1800mm335.氨罐A区域氨泄漏浓度H:报警25ppm 336.氨罐B区域氨泄漏浓度H:报警25ppm 337.氨罐C区域氨泄漏浓度H:报警25ppm 338.卸氨压缩机区域氨泄漏浓度H:报警25ppm 339.蒸发器区域氨气泄露浓度H:报警25ppm 340.卸车区域氨泄漏浓度H:报警25ppm4.462 4.311 4.033 4.241 2.994 2.005 1.825 1.353再热压力工况管组BMCR BRL THA THO75%THA50%THA40%BMCR30%BMCR管排9616616616616616616616616再热器管排11616616616616616616616616工况组。
锅炉辅机联锁保护试验
表1 二次风机联锁保护试验项目
试验人员：试验时间：
生产单位：监理单位：调试单位：安装单位：
表2 引风机联锁保护试验项目
试验人员：试验时间：
生产单位：监理单位：调试单位：安装单位：
表3 一次风机联锁保护试验项目
试验人员：试验时间：
生产单位：监理单位：调试单位：安装单位：
表4 返料风机联锁保护试验项目
试验人员：试验时间：
生产单位：监理单位：调试单位：安装单位：
表5 ＃1给煤机联锁保护试验项目
试验人员：试验时间：
生产单位：监理单位：调试单位：安装单位：
表6 ＃2给煤机联锁保护试验项目
试验人员：试验时间：
生产单位：监理单位：调试单位：安装单位：
表7 ＃3给煤机联锁保护试验项目
试验人员：试验时间：
生产单位：监理单位：调试单位：安装单位：
表8 锅炉侧电动阀门联锁试验项目
试验人员：试验时间：
生产单位：监理单位：调试单位：安装单位：
锅炉MFT（主燃料跳闸）保护试验
表1 MFT保护试验项目
试验人员：试验时间：
生产单位：监理单位：调试单位：安装单位：
锅炉炉膛吹扫试验
表2 炉膛吹扫试验项目
试验人员：试验时间：
生产单位：监理单位：调试单位：安装单位：。
目录一．炉膛安全监控系统(FSSS)控制说明1.锅炉安全灭火（MFT及OFT）；2.炉膛吹扫；3.燃油泄漏试验；4.油燃烧器控制；5.等离子体点火系统控制；6.煤粉燃烧器控制；7.密封风机控制8.火检冷却风机控制二．锅炉侧子功能组及重要辅机保护说明1. 风烟系统程控2．空预器3．引风机4．送风机5．一次风机6．锅炉给水、蒸汽系统7．过、再热器减温水8．锅炉吹灰控制9．锅炉排污、疏水、排汽系统10. 锅炉炉膛烟温探针、炉膛工业电视、汽包水位电视11. 锅炉除渣系统FSSS（Furnace Safeguard Supervisory System），锅炉炉膛安全监控系统。
它是现代大型火电机组锅炉必须具备的一种监控系统，它能在锅炉正常工作和启停等各种运行方式下，连续密切监视燃烧系统的大量参数与状态，不断进行逻辑判断和运算，必要时发出动作指令，通过种种连锁装置，使燃烧设备中的有关部件严格按照既定的合理程序完成必要的操作或处理未遂事故，以保证锅炉燃烧系统的安全。
炉膛安全监控系统一般分为两个部分，即燃烧器控制BCS（Burner Control System）和燃料安全控制FSS（Fuel Safety System）。
燃烧器控制系统的主要功能是对锅炉燃烧系统设备进行监视和顺序控制，保证点火器、油枪和磨煤机系统的安全启动、停止、运行。
燃料安全系统的功能是在锅炉点火前和跳闸、停炉后对炉膛进行吹扫、防止可燃物在炉膛积存，在监测到危及设备、人身安全的工况时，启动MFT，迅速切断燃料，紧急停炉。
1.炉膛安全灭火（MFT及OFT）●MFT（Main Fuel Trip主燃料跳闸）切断进入炉膛的所有燃料（煤粉和燃油）●OFT（Oil Fuel Trip油燃料跳闸）切断进入油燃烧器及油母管的所有燃油锅炉跳闸后会给出首次跳闸原因的指示，这样操作员就可以进行正确的判断并采取必要的补救措施。
MFT及OFT的首次跳闸原因会显示在跳闸原因画面中。
锅炉辅机启动、保护、联锁逻辑关系1.引风机1)引风机的启动条件1引风机处于远程状态。
2进、出口挡板门全开。
3变频器频率＜5Hz。
4风机轴承温度报警值消除（65℃）。
5风机振动报警值消除（100μm）。
6风机超电流报警值消除（80.4A）。
2)引风机的保护1达下列条件发报警：风机轴承温度≥65℃。
电机轴承温度≥70℃。
电机线圈温度≥110℃。
风机轴承振动≥100μm。
2达下列条件引风机跳闸：风机轴承温度＞80℃。
电机轴承温度≥95℃。
电机线圈温度≥125℃。
超过额定电流80.4A。
炉膛出口压力＜-2000Pa延迟50s。
2.返料风机1)返料风机的启动条件（未投连锁时不受各风机启动顺序限制）1返料风机处于远程状态。
2引风机已启动。
3返料风机出口电动门已打开。
2)返料风机的跳闸及连锁1返料风机跳闸：大连锁投入状态下引风机跳闸。
返料风机出口电动阀关闭。
返料风机正常运行60s后，出口电动阀全关且未打开。
变频器冷却风扇故障致使超温。
超过额定电流58A。
2两台返料风机互为连锁：运行中的返料风机跳闸后，连锁启动备用返料风机。
返料风机连锁开启出口电动阀。
返料风压低于5kPa时，连锁启动备用返料风机。
3.一次风机1)一次风机的启动条件（未投连锁时不受各风机启动顺序限制）1一次风机处于远程状态。
2引风机已启动。
3返料风机已启动。
4入口挡板门全开，出口挡板门开度小于5%。
5变频器频率＜5Hz。
6风机轴承温度报警值消除（65℃）。
7一次风机电机轴承温度报警值消除（70℃）。
8风机振动报警值消除（85μm）。
9风机超电流报警值消除（41.8A）。
2)一次风机的保护1达下列条件发出报警：一次风机轴承温度≥65℃。
一次风机电机轴承温度≥70℃。
一次风机前、后轴承轴振＞85μm。
一次风机电机线圈温度＞110℃。
2达下列条件一次风机跳闸：引风机停止运行延迟50s。
一次风机轴承温度＞80℃。
一次风机电机轴承温度≥95℃。
一次风机电机线圈温度≥125℃。
