Y3系列电动机相关参数

三相异步电动机型号及参数引言三相异步电动机是目前应用最广泛的电动机之一，广泛应用于各种机械设备中，如风机、水泵、压缩机等。

不同的应用场景和需求，需要选择不同型号和参数的三相异步电动机。

本文将介绍三相异步电动机的常见型号和参数，帮助读者快速了解和选择合适的电动机。

型号和参数1. 型号命名规则三相异步电动机的型号通常由一些字母和数字组成。

字母部分表示电动机的特性和属性，数字部分表示电动机的功率和转速。

常见的字母表示：•Y：全封闭外形（防护等级IP54）。

•Y2：外冷型，散热器以外露，冷却方式为自然风冷。

•Y3：外冷型，散热器以外露，冷却方式为自动风冷。

•YX3：全封闭外形，散热器以外露，冷却方式为自动风冷。

•YB3：全封闭外形，底座安装。

•YB2：底座安装，安装尺寸与Y系列不同。

•YBK2：底座安装，可调安装尺寸。

•YE2：高效节能型。

常见的数字表示：•电动机功率：通常以千瓦（kW）为单位。

•电动机转速：通常以转/分为单位。

2. 参数说明三相异步电动机的参数包括额定功率、额定电压、额定电流、额定效率和额定转矩等。

•额定功率（Rated Power）：电动机在额定转速下连续运行时的功率。

•额定电压（Rated Voltage）：电动机工作时的电压。

常见的额定电压包括220V、380V等。

•额定电流（Rated Current）：电动机在额定电压下的工作电流。

•额定效率（Rated Efficiency）：电动机在额定负载条件下的效率。

•额定转矩（Rated Torque）：电动机在额定电压、额定频率和额定转速下的输出转矩。

常见型号和参数示例以下是一些常见的三相异步电动机型号和参数的示例：1. 型号 A•额定功率：3 kW•额定电压：380V•额定电流：6.5 A•额定效率：85%•额定转速：1440转/分2. 型号 B•额定功率：5 kW•额定电压：380V•额定电流：10.5 A•额定效率：87%•额定转速：1440转/分3. 型号 C•额定功率：7.5 kW•额定电压：380V•额定电流：15.8 A•额定效率：88%•额定转速：1440转/分4. 型号 D•额定功率：10 kW•额定电压：380V•额定电流：19 A•额定效率：89%•额定转速：1440转/分5. 型号 E•额定功率：15 kW•额定电压：380V•额定电流：29 A•额定效率：90%•额定转速：1440转/分结论三相异步电动机是各种机械设备中常用的动力驱动装置，选择合适的型号和参数对于设备的正常运行和高效性能至关重要。

Y3系列三相异步电动机产品样本佳木斯电机股份有限公司发布1.概述Y3系列三相异步电动机是本公司为全面贯彻、落实国家经贸委1999年第16号令和2002年34号令即在2002年底前淘汰热轧硅钢片，推广采用冷轧硅钢片（简称“以冷代热”）的有关精神，采用新技术，自行研制出的新系列产品，该系列采用冷轧硅钢片作为导磁材料, 符合国家产业政策。

是Y 、Y2系列电动机的升级换代产品。

同时，该系列满足了GB18613-2002《中小型三相异步电动机能效限定值及节能评价值》的能效限定值的要求。

本系列电动机广泛应用于机床、风机、水泵、压缩机和交通运输、农业、食品加工等各类机械电力传动。

2.型号的意义Y3 100 L1 - 4极数机座长短及铁心序号*电机中心高（mm）第三次改型设计的异步电动机* L-长，M-中，S-短，1-为第一种铁心长度3.绝缘等级及温升电动机的绝缘等级：通常为F级或H级，两种绝缘结构的技术参数相同，只是温升限值不同。

空气间接冷却绕组的温升限值：当电动机运行地点海拔不超过1000m,最高环境温度不超过40℃为基础时，B 级绝缘为80K，F级绝缘为105K，H级绝缘为125K。

Y3系列电机是F级绝缘，中心高H80～280绕组温升按B级绝缘温升限值考核（即80K）；中心高H315～400绕组温升按F级绝缘温升限值考核（即105K）。

4.外壳防护等级为IP54、55 （见GB/T4942.1）。

5.冷却方式为IC411（见GB/T1993）。

6. 工作制：连续工作制，或S1工作制，简称S1。

（保持在恒定负载下运行至热稳定状态。

）7．热保护、加热器、注排油及辅助接线盒该系列电机可以根据用户要求增加热保护或加热器，其中H160～H400电机绕组可根据用户要求埋置PTC测温元件或Pt100测温元件。

H280～H400电机可根据用户要求埋置Pt100轴承测温元件。

H160～H400电机可根据用户要求安装加热器。

目录1. Y系列（IP44）三相异步电动机（机座号80～355） (2)2. Y2系列（IP54）三相异步电动机(机座号63～355) (4)3. Y3系列(IP55)三相异步电动机(机座号63～355) (6)4. YX3系列（IP55）高效率三相异步电动机(机座号80～355) (8)5. YE2系列（IP55）高效率三相异步电动机(机座号80～355) (10)6. YE3系列（IP55）超高效率三相异步电动机(机座号80～355) (12)7. YVF2系列（IP54）变频调速专用三相异步电动机 (14)8. YVF3系列（IP55）低压大功率变频调速三相异步电动机 (16)9. YZTE3系列（IP55）铸铜转子超高效率三相异步电动机 (18)10. Y2系列紧凑型中型高压异步电动机（机座号355～560） (20)11. Y系列6KV、10KV高压三相异步电动机 (21)12. YKS系列高压三相异步电动机 (22)13. YKK系列高压三相异步电动机 (24)14. YR系列高压三相异步电动机 (26)15. YRKS系列高压三相异步电动机 (28)16. YRKK系列高压三相异步电动机 (29)17. 纺织专用超高效永磁三相同步电动机（机座号90～225） (30)18. 超高效率高启动转矩永磁三相同步电动机（机座号132～280） (31)注：带有黄色背景的字符为我加的，原文或有遗漏，或有错误。

Y系列（IP44）三相异步电动机（机座号80～355）产品主要特点：Y系列（IP44）三相异步电动机（机座号80～355）系列标准化、系列化和通用化程度高，互换性好，体积小、重量轻，外形美观，效率、堵转转距、最大转距等性能指标均比JO2系列大大提高，其技术条件统一，易损件统一，外观基本统一，Y系列的安装尺寸及功率等级完全符合国际电工委员会(IEC)标准，并与德国 DIN42673标准相同，有利于配套和定购，也有利于在基本系列的基础上派生其他各种系列电机。

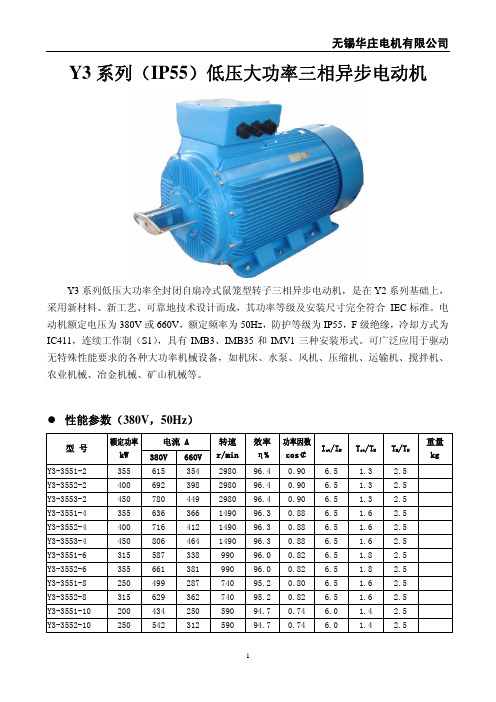

Y3系列（IP55）低压大功率三相异步电动机Y3系列低压大功率全封闭自扇冷式鼠笼型转子三相异步电动机，是在Y2系列基础上，采用新材料、新工艺、可靠地技术设计而成，其功率等级及安装尺寸完全符合 IEC 标准。

电动机额定电压为380V 或660V ，额定频率为50Hz ，防护等级为IP55，F 级绝缘，冷却方式为IC411，连续工作制（S1），具有IMB3、IMB35和IMV1三种安装形式。

可广泛应用于驱动无特殊性能要求的各种大功率机械设备，如机床、水泵、风机、压缩机、运输机、搅拌机、农业机械、冶金机械、矿山机械等。

性能参数（380V ，50Hz ）电流 A型 号 额定功率 kW 380V 660V 转速r/min 效率 η% 功率因数cos￠I st /I N T st /T N T M /T N 重量 kg Y3-3551-2 355 615 354 2980 96.4 0.90 6.5 1.3 2.5 Y3-3552-2 400 692 398 2980 96.4 0.90 6.5 1.3 2.5 Y3-3553-2 450 780 449 2980 96.4 0.90 6.5 1.3 2.5 Y3-3551-4 355 636 366 1490 96.3 0.88 6.5 1.6 2.5 Y3-3552-4 400 716 412 1490 96.3 0.88 6.5 1.6 2.5 Y3-3553-4 450 806 464 1490 96.3 0.88 6.5 1.6 2.5 Y3-3551-6 315 587 338 990 96.0 0.82 6.5 1.8 2.5 Y3-3552-6 355 661 381 990 96.0 0.82 6.5 1.8 2.5 Y3-3551-8 250 499 287 740 95.2 0.80 6.5 1.6 2.5 Y3-3552-8 315 629 362 740 95.2 0.82 6.5 1.6 2.5 Y3-3551-10 200 434 250 590 94.7 0.74 6.0 1.4 2.5 Y3-3552-1025054231259094.70.746.01.42.5电流 A 型 号 额定功率 kW 380V 660V 转速r/min 效率 η% 功率因数cos￠I st /I N T st /T N T M /T N 重量 kg Y3-4001-2 450 780 449 2983 96.4 0.90 6.5 1.3 2.5 Y3-4002-2 500 867 499 2983 96.4 0.90 6.5 1.3 2.5 Y3-4003-2 560 960 553 2983 96.5 0.91 6.5 1.2 2.5 Y3-4001-4 450 806 464 1492 96.3 0.88 6.5 1.6 2.5 Y3-4002-4 500 896 516 1492 96.4 0.88 6.5 1.4 2.5 Y3-4003-4 560 992 571 1492 96.4 0.89 6.5 1.4 2.5 Y3-4004-4 630 / 642 1492 96.5 0.89 6.5 1.4 2.5 Y3-4001-6 355 661 381 994 96.0 0.82 6.5 1.8 2.5 Y3-4002-6 400 736 424 994 96.2 0.83 6.5 1.6 2.4 Y3-4003-6 450 828 477 994 96.2 0.83 6.5 1.6 2.4 Y3-4004-6 500 918 529 994 96.4 0.83 6.5 1.6 2.4 Y3-4001-8 315 629 362 745 95.2 0.80 6.5 1.6 2.5 Y3-4002-8 355 688 396 745 95.6 0.80 6.0 1.6 2.4 Y3-4003-8 400 775 446 745 95.6 0.80 6.0 1.6 2.4 Y3-4001-10 250 542 312 595 94.7 0.74 6.0 1.4 2.5 Y3-4002-10 315 653 376 595 95.1 0.77 6.0 1.4 2.5 Y3-4003-10 355 736 424 595 95.1 0.77 6.0 1.3 2.5 Y3-4501-2 560 / 555 2985 96.5 0.91 6.5 1.2 2.5 Y3-4502-2 630 / 625 2985 96.5 0.91 6.5 1.2 2.5 Y3-4503-2 710 / 700 2985 96.6 0.91 6.5 1.2 2.5 Y3-4504-2 800 / 790 2985 96.6 0.91 6.5 1.2 2.5 Y3-4501-4 630 / 645 1495 96.5 0.89 6.5 1.4 2.5 Y3-4502-4 710 / 725 1495 96.5 0.89 6.5 1.4 2.5 Y3-4503-4 800 / 815 1495 96.6 0.90 6.5 1.4 2.5 Y3-4504-4 900 / 915 1495 96.6 0.90 6.5 1.4 2.5 Y3-4501-6 500 / 535 995 96.4 0.83 6.5 1.6 2.4 Y3-4502-6 560 / 600 995 96.4 0.84 6.5 1.6 2.4 Y3-4503-6 630 / 675 995 96.5 0.84 6.5 1.6 2.4 Y3-4504-6 710 / 760 995 96.5 0.84 6.5 1.6 2.4 Y3-4501-8 400 / 450 745 95.6 0.80 6.0 1.6 2.4 Y3-4502-8 450 / 500 745 95.9 0.82 6.0 1.6 2.4 Y3-4503-8 500 / 555 745 96.2 0.82 6.0 1.6 2.4 Y3-4504-8 560 / 625 745 96.2 0.82 6.0 1.6 2.4 Y3-4501-10 355 740 426 595 95.1 0.77 6.0 1.3 2.5 Y3-4502-10 400 830 478 595 95.6 0.77 6.0 1.3 2.5 Y3-4503-1045093053559595.60.776.01.32.5● 安装尺寸（B3 机座带底脚、端盖无凸缘）安装尺寸（mm ） 外形尺寸（mm）机座号极数A B C D E F G H K AB AC AD HD L 2 80 17022711870Y3-355 4~10 630 800 110 21028100355760 770 760 113019202 85 17022761910Y3-400 4~10710 900224120 2103210940035840 860 900 126019752 95 17025862070Y3-450 4~10 800 1000 250 130 2103211945042990 960 940 13802110● 安装尺寸（B35 机座带底脚、端盖有凸缘）安装尺寸（mm ）外形尺寸(mm)机座号极数A B C D E F GH KM N P RS T 凸缘孔数AB AC AD HD L 2 80 170 22 711870Y3-355 4~10 630 800110 210 28 10035584078090024760 770 760113019202 85 170 22 761910Y3-400 4~10 710 900 224120 210 32 109400359408801000840 860 900125519752 95 170 25 862070Y3-4504~10800 1000 250130 210 32 11945042108010001150286 8990 960 94013802110安装尺寸（V1 轴伸向下立式安装、机座不带底脚、端盖有凸缘）安装尺寸（mm ）外形尺寸(mm)机座号极数D E F G M NPRS T凸缘孔数AC AD HF L 2 80 170 22 711920 Y3-355 4~10 110 210 28 100 840 78090024770760122019702 85 170 22 761960Y3-400 4~10 120 210 32 109 940 8801000860 900 12552025 2 95 170 25 862120Y3-450 4~10 130 210 32 1191080 100011502868960 940 15002160。

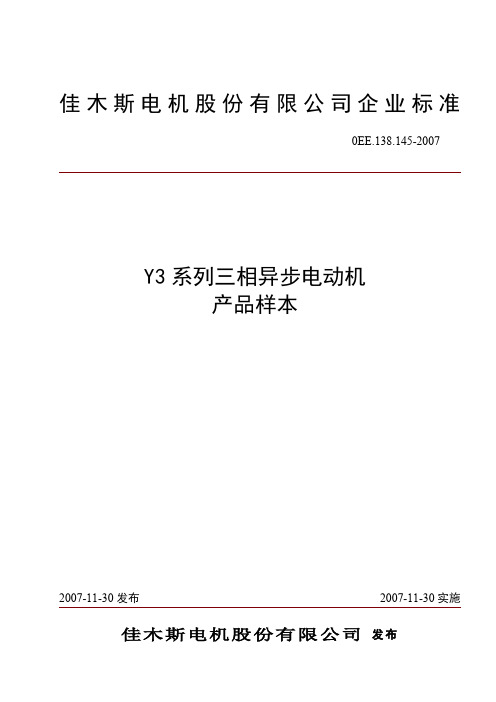

Y3系列三相异步电动机
产品样本
佳木斯电机股份有限公司发布
0EE.138.145-2007
Y3系列三相异步电动机
产品样本
机座范围160～315热保护接线与主电源接线共用同一个接线盒。

机座范围355～400热保护接线为单独接线盒，位置在机座顶部。

六.技术数据见表3
表3
七.外形及安装尺寸见表4～表8
八.现场安装时的接口尺寸
1.接线盒内电源的接线端子数量及规格和接地端子规格见表9
九.定货须知
1.订货时请注明电动机型号、功率、同步转速、电压、频率、安装结构形式、防护等级、绝缘等级，
如需型号：Y3 132S1-2 5.5kW 、380V、B3安装、防护等级IP55、电动机标注如下：
Y3 132S1-2 5.5kW 同步转数3000r/min、380V、50Hz、B3、IP55
对电动机的噪声等级、防护等级、轴承注排油结构、安装型式及安装尺寸等有特殊要求时，须在订货合同上注明。

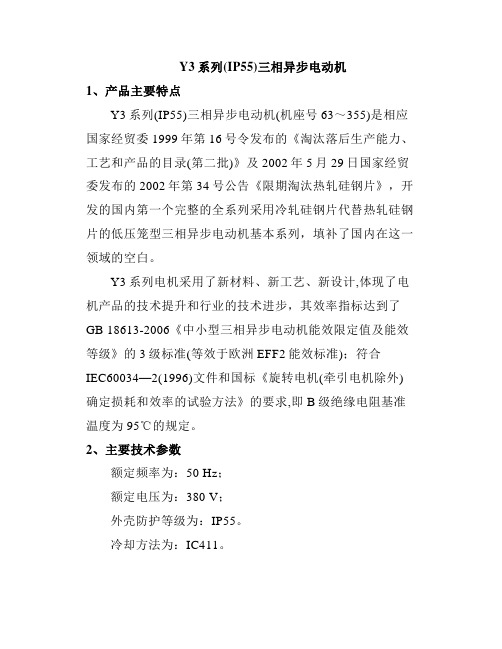

Y3系列(IP55)三相异步电动机1、产品主要特点Y3系列(IP55)三相异步电动机(机座号63～355)是相应国家经贸委1999年第16号令发布的《淘汰落后生产能力、工艺和产品的目录(第二批)》及2002年5月29日国家经贸委发布的2002年第34号公告《限期淘汰热轧硅钢片》，开发的国内第一个完整的全系列采用冷轧硅钢片代替热轧硅钢片的低压笼型三相异步电动机基本系列，填补了国内在这一领域的空白。

Y3系列电机采用了新材料、新工艺、新设计,体现了电机产品的技术提升和行业的技术进步，其效率指标达到了GB 18613-2006《中小型三相异步电动机能效限定值及能效等级》的3级标准(等效于欧洲EFF2能效标准)；符合IEC60034—2(1996)文件和国标《旋转电机(牵引电机除外)确定损耗和效率的试验方法》的要求,即B级绝缘电阻基准温度为95℃的规定。

2、主要技术参数额定频率为：50 Hz；额定电压为：380 V；外壳防护等级为：IP55。

冷却方法为：IC411。

结构及安装型式为：IM B3、IM B5、 IM B6、IM B7、IM B8、IMB14、IMB34、IM B35、IM V1、IM V3、IMV5、IM V6、IM V15 、IM V18和IM V36。

电动机额定功率为：0.12kW ,0.18 kW,0.25 kW,0.37 kW, 0.55 kW,0.75 kW,1.1 kW,1.5 kW,2.2 kW,3 kW,4kW,5.5kW,7.5 kW,11 kW,15 kW,18.5 kW,22 kW,30 kW,37 kW,45 kW,55 kW,75 kW, 90 kW,110kW,132 kW,160 kW,200 kW,250 kW,315 kW。

电动机同步转速为：3000，1500，1000，750转/分，110Kw以上为3000，1500，1000，750，600转/分；电动机的定额是以连续工作制（S1）为基准的连续定额；功率在3 kW及以下者为Y接法，其它功率均为接法。

y系列三相异步电动机详细参数-1y系列三相异步电动机是一种常用的电动机，广泛应用于各种机械和设备中。

这种电动机具有结构简单、使用方便、可靠性高等优点，在市场上深受用户的喜爱。

下面我们来详细介绍一下y系列三相异步电动机的参数。

首先，y系列三相异步电动机的额定功率范围为0.18 kW至315 kW。

同时，它的额定电压为380V，额定频率为50Hz，额定转速为3000r/min。

当然，电压、频率和转速可以根据用户的要求进行调整。

其次，y系列三相异步电动机的绕组为全铜线，采用F级绝缘结构，使电动机具有良好的绝缘性能和耐热性能。

此外，电动机的转子采用了高强度的冷轧硅钢片制成，使电动机的工作效率更高。

第三，y系列三相异步电动机的外形尺寸符合国家GB18613-2012标准，它的安装尺寸、轴承尺寸、基座尺寸等也符合相关的标准。

因此，它非常适合在各种机械设备中使用。

第四，y系列三相异步电动机的运行特性比较稳定，它的噪音小、振动小、能耗低。

同时，它的起动电流较小，不会对电网造成冲击。

第五，y系列三相异步电动机在不同的工作环境中都能够安全可靠地工作。

它适用于不同的负载类型，包括恒转矩负载、恒功率负载和重负载。

而且，它还具有过载保护功能，当电动机超载时会自动停机，保护电机的安全运行。

最后，y系列三相异步电动机在使用时需要注意以下几点：1.电动机需要按照正确的方法进行安装和调试，确保电动机的运转安全可靠。

2.在电动机工作时，需要保持电动机的正常运转速度，避免频繁起停电动机，以免对电动机造成损害。

3.定期检查和维护电动机，及时清理电机周围的灰尘和杂物，确保电机的正常工作。

以上就是关于y系列三相异步电动机的详细参数和使用注意事项介绍，希望能够对读者有所帮助。

Y3系列三相异步电动机一、产品简介Y3系列三相异步电动机（以下简称Y3电机）是一般用途的全封闭自扇冷鼠笼型三相异步电动机。

该系列电机的基本防护等级为IP55，绝缘等级为F级，电机温升按B级考核；等级和安装尺寸符合IEC标准。

该系列电机采用冷轧硅钢片作为导磁材料，符合国家产业政策，是Y 、Y2系列电动机的升级换代产品。

同时，满足了GB18613-2002《中小型三相异步电动机能效限定值及节能评价值》的能效限定值的要求。

该系列电机主要适用于不含易燃、易爆或腐蚀气体的一般场所和无特殊要求的机械上。

二、产品特点Y3电机具有设计新颖、结构紧凑，造型美观、效率和转矩高、起动性能好、节能、噪声低、振动小、运行安全可靠、使用维护方便等特点；但功率因数较低，调速也较困难。

大容量低转速的动力机常用同步电动机，同步电动机不但功率因数高，而且其转速与负载大小无关，只决定于电网频率，工作较稳定。

在要求宽范围调速的场合多用直流电动机，但它有换向器，结构复杂，价格昂贵，维护困难，不适于恶劣环境。

三、用途Y3电机广泛应用于机床、风机、水泵、压缩机和交通运输、农业、食品加工等各类机械电力传动。

四、使用条件在下列使用条件下，Y3电机应能正常运行：1、海拔不超过1000m；2、环境空气最高温度随季节而变化，但不超过400C；3、环境空气最低温度为-150C；4、最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于25℃；五、工作原理当电动机的三相定子绕组（各相差120度电角度），通入三相对称交流电后，将产生一个旋转磁场，该旋转磁场切割转子绕组，从而在转子绕组中产生感应电流（转子绕组是闭合通路），载流的转子导体在定子旋转磁场作用下将产生电磁力，从而在电机转轴上形成电磁转矩，驱动电动机旋转，并且电机旋转方向与旋转磁场方向相同。

三相异步电动机转子的转速低于旋转磁场的转速，转子绕组因与磁场间存在着相对运动而感生电动势和电流，并与磁场相互作用产生电磁转矩，实现能量变换。

y系列三相异步电动机参数一、概述Y系列中型高压三相鼠笼式异步电动机是本公司采用ABB高压三相异步电机技术等级标准，并结合我公司多年高压电动机制造实践经验而建立的重要产品系列。

本系列电动机的功率等级，安装尺寸，电气性能均符合国家标准GB755《旋转电机基本技术要求》，国际电工委员会IEC标准。

本系列电动机各部分机械尺寸，公差符合国家标准GB1800-1804和国际标准化委员会ISO标准。

本系列电动机的外壳防护等级根据G84942.1和IEC34-5《电机外壳防护分级》为IP23开启式电动机，如果用户需要其他防护等级如IP44、IP54可另行协商。

本系列电动机的冷却方法根据G81993和IEC34-6《电机冷却方法》的标准为IC01，如果用户要求其他冷却方法可另行协商。

本系列电动机基本安装方式为卧式带底脚（IMB3）结构，符合GB997和IEC34-7《电机结构及安装型式代号》的规定。

二、结构说明Y系列高压三相异步电机，电动机采用箱式结构，电动机顶部可以安装防护罩，防护等级IP23，冷却方式IC01，安装型式IMB3，电源频率50Hz，电源电压为10000V，允许电压的偏差范围为±5%，电源的额定频率为50Hz。

中心高400mm~630mm，功率范围185kW~10000kW；定额类型S1，绝缘等级F（按B级考核）。

定子接线方式为Y接,转子电枢由纯铜或纯铝加工而成，采用F级绝缘材料。

轴承有滚动轴承和滑动轴承两种型式，依电机功率大小及转速而定。

该系列电机可以用于驱动各种磨机、轧钢机、破碎机、风机、水泵、鼓风机等机械。

该系列高压电动机适用于海拔不超过1000m，环境温度低于40℃，少灰尘，无蒸气、酸、碱等腐蚀性和爆炸性气体的室内环境，如果运行环境中粉尘较多，应该定期清理电机内部的粉尘，并作好轴承的防尘工作。

该系列电动机符合GB755《旋转电机定额和性能》和国际电工委员会IEC的规定。

三、电动机的起动鼠笼式电动机的转子设计采用了先进的计算技术来计算转子的起动温升和应力，以防电机因起动负荷过重而导致电机早期损坏。
