2018届高考物理二轮专题复习：实验题押题练(一)重视基本仪器的使用和读数(送分型

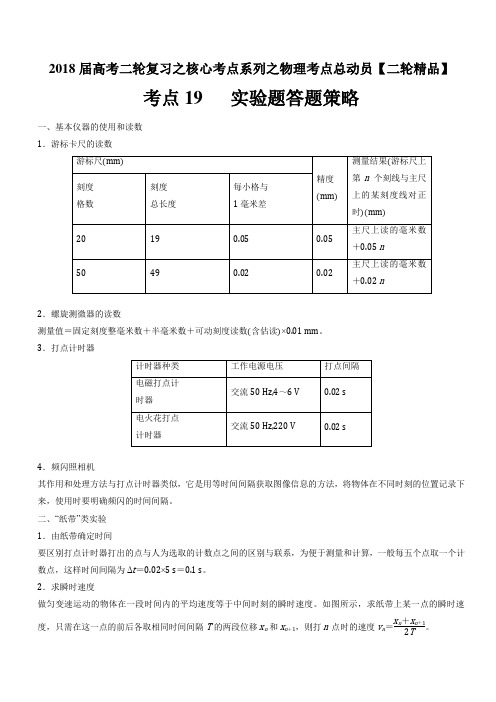

2018届高考二轮复习之核心考点系列之物理考点总动员【二轮精品】考点19 实验题答题策略一、基本仪器的使用和读数 1．游标卡尺的读数2．螺旋测微器的读数测量值＝固定刻度整毫米数＋半毫米数＋可动刻度读数(含估读)×0.01 mm 。

3．打点计时器4．频闪照相机其作用和处理方法与打点计时器类似，它是用等时间间隔获取图像信息的方法，将物体在不同时刻的位置记录下来，使用时要明确频闪的时间间隔。

二、“纸带”类实验 1．由纸带确定时间要区别打点计时器打出的点与人为选取的计数点之间的区别与联系，为便于测量和计算，一般每五个点取一个计数点，这样时间间隔为Δt ＝0.02×5 s ＝0.1 s 。

2．求瞬时速度做匀变速运动的物体在一段时间内的平均速度等于中间时刻的瞬时速度。

如图所示，求纸带上某一点的瞬时速度，只需在这一点的前后各取相同时间间隔T 的两段位移x n 和x n ＋1，则打n 点时的速度v n ＝x n ＋x n ＋12T 。

3．求加速度(1)利用a ＝ΔxT 2求解：在已经判断出物体做匀变速直线运动的情况下可利用Δx ＝x n ＋1－x n ＝aT 2求加速度a 。

(2)逐差法：如图所示，由x n －x m ＝(n －m )aT 2可得：a 1＝x 4－x 13T 2，a 2＝x 5－x 23T 2，a 3＝x 6－x 33T 2，所以a ＝a 1＋a 2＋a 33＝x 4＋x 5＋x 6－x 1－x 2－x 39T 2(3)两段法：把图中x 1、x 2、x 3、x 4、x 5、x 6分成时间相等(均为3T )的两大段，则由x Ⅱ－x Ⅰ＝aT 2得：(x 4＋x 5＋x 6)－(x 1＋x 2＋x 3)＝a (3T )2，解出的a 与上面逐差法结果相等，但却要简单得多。

(4)图像法： ①由v n ＝x n ＋x n ＋12T ，求出相应点的速度。

②确定各计数点的坐标值(v 1，T )、(v 2,2T )、…(v n ，nT )。

专题六物理实验第一讲力学基础实验1.[如图1是用游标卡尺测量时的刻度图，为20分度游标尺，读数为：__________cm。

图2中螺旋测微器的读数为：________mm。

解析：20分度的游标卡尺，精确度是0.05 mm，游标卡尺的主尺读数为13 mm，游标尺上第15个刻度和主尺上某一刻度对齐，所以游标尺读数为15×0.05 mm＝0.75 mm，所以最终读数为：13 mm＋0.75 mm＝13.75 mm＝1.375 cm。

螺旋测微器的固定刻度为0.5 mm，可动刻度为20.0×0.01 mm＝0.200 mm，所以最终读数为0.5 mm＋0.200 mm＝0.700 mm。

答案：1.3750.7002．[考查游标卡尺和螺旋测微器的使用和读数](1)根据单摆周期公式T＝2πlg，可以通过实验测量当地的重力加速度。

如图甲所示，将细线的上端固定在铁架台上，下端系一小钢球，就做成了单摆。

用游标卡尺测量小钢球直径，示数如图乙所示，读数为________ mm。

(2)在测定一根粗细均匀合金丝电阻率的实验中，利用螺旋测微器测定合金丝直径的过程如图所示，校零时的读数为________ mm，合金丝的直径为________ mm。

解析：(1)该游标尺为十分度的，根据读数规则可读出小钢球直径大小。

(2)由于螺旋测微器开始起点有误差，估读为0.007 mm，测量后要去掉开始误差。

答案：(1)18.6(2)0.0070.639(0.638～0.640)3.[某同学利用如图所示装置研究小车的匀变速直线运动。

(1)实验中，必须的措施是________。

A．细线必须与长木板平行B．先接通电源再释放小车C．小车的质量远大于钩码的质量D．平衡小车与长木板间的摩擦力(2)他实验时将打点计时器接到频率为50 Hz的交流电源上，得到一条纸带，打出的部分计数点如图所示(每相邻两个计数点间还有4个点，图中未画出)。

电学实验(附参考答案)命题分析分析近几年的高考，考查的方向基本不变，主要体现在基本仪器的使用、实验原理的理解、实验数据的分析以及实验的设计方面命题趋势基本仪器的使用仍是今后高考中考查的热点，同时注重对实验操作过程的考查和创新设计实验的考查考点一电学测量仪器的使用与读数1．电流表、电压表、欧姆表的比较：2.多用电表使用“四注意”．(1)极性：从电表外部看，电流应从红表笔(“＋”极)流入电表，从黑表笔(“－”极)流出电表．(2)功能：利用多用电表测电压和电流时，选择开关对应的是电表的量程；而测电阻时，选择开关对应的是倍率．(3)调零：测量电阻时，要进行两次调零：机械调零和欧姆调零．“机械零点”在表盘刻度左侧“0”位置．调整的是表盘下边中间的定位螺丝；“欧姆零点”在表盘刻度的右侧电阻刻度“0”位置，调整的是欧姆调零旋钮．(4)保护：测电阻时，应把被测电阻从电路中拆下测量；多用电表长期不用时，必须取出表内的电池．3．电学仪器的选择．(1)电源的选择：一般可以根据待测电路的额定电流或额定电压选择符合需要的直流电源．(2)电表的选择：一般根据电源的电动势或待测用电器的额定电压选择电压表；根据待测电流的最大电流选择电流表；选择的电表的量程应使电表的指针偏转的幅度较大，一般应使指针能达到半偏以上，以减小读数的偶然误差，提高精确度．考点二电流表内外接法的比较与选择考点三控制电路(滑动变阻器的接法)的比较与选择1．控制电路的比较：2.控制电路的选择．优先选用限流式．以下情况考虑分压式：(1)要求待测电路的U、I从0变化．(2)R滑远小于R x.(3)选用限流式时，U x、I x过大(指超过电表量程，烧坏电表、电源或用电器等)或U x、I x过小(最大值不超过电表满量程的13，读数误差大)．课时过关(A卷)1．用多用电表进行了几次测量，指针分别处于a、b位置，如图所示．(1)若多用电表的选择开关处于下面表格中所指的挡位，a和b的相应读数各是多少？请填在表格中．。

实验题标准练(一)满分15分,实战模拟,15分钟拿下高考实验题高分!1.(5分)如图所示,“探究力做功与物体速度变化”的实验装置放置在水平桌面上,两块磁铁分别安装于力传感器和小车对应位置,且同性磁极相对,两挡光片宽均为1cm。

世纪金榜导学号49294269(1)让小车向力传感器方向运动,挡光片a经过光电门传感器时测得此时小车速度v0,同时触发力传感器以及位移传感器工作,磁场力对小车做(选填“正”或“负”)功,挡光片b(a、b间距为5cm)经过光电门时再次测得此时小车的速度v t,同时触发传感器停止工作。

(2)计算机上显示出F-s图象,图象中的即为此过程变力做功W。

(3)某同学测得小车及车上传感器、磁铁等总质量m=0.180kg,v0=0.341m/s, v t=0.301m/s,则小车动能的变化量ΔE k= J(保留两位有效数字),他选取如图所示的选择区域后,计算机自动计算出变力做功W,发现W与ΔE k相差较大,其主要原因是。

【解析】(1)磁铁同性磁极相对,则表现为斥力,磁场力对小车做负功。

(2)功的定义式W=Fscosα,则功对应图象包围的面积。

(3)ΔE k=m-m=-0.0023J,此过程存在各种阻力,位移越大阻力做功越多,误差就越大,所以原因是选取的区域过大。

答案:(1)负(2)图线包围的面积(3)-0.0023 选择区域过大2.(10分)实验室备有下列器材:电流表一个:量程为0～100mA,内阻未知;电阻箱R一个:阻值范围0～999.9Ω;未知电阻R x一个;干电池一节:电动势E =1.5V;开关一个,红黑表笔各一支,导线若干。

(1)某同学利用以上器材测量未知电阻R x的阻值:他先将干电池、电流表、电阻箱和开关用导线串联,将电阻箱调至最大,闭合开关,调节电阻箱的阻值为R1=17.5Ω,读出此时电流表示数I1=75.0mA,再将未知电阻串联接入电路,保持电阻箱的阻值不变,电流表的指针如图甲所示,则未知电阻的阻值为R x=Ω。

2018 年高考精确押题卷01（全国 II卷）物理一、选择题： 14-18 题只有一项切合要求，19-21 题有多项切合题目要求。

14.如图甲所示是研究光电效应实验规律的电路。

当用强度必定的黄光照耀到光电管上时，测得电流表的示数随电压变化的图象如图乙所示。

以下说法正确的选项是（）A.若改用红光照耀光电管，必定不会发生光电效应B.若照耀的黄光越强，饱和光电流将越大C.若用频次更高的光照耀光电管，则光电管中金属的逸出功增大D.若改用蓝光照耀光电管，图象与横轴交点在黄光照耀时的右边15. 以下图 , 在某游玩节目中, 选手需要借助悬挂在高处的绳索飞越对面的高台上。

一质量m的选手脚穿轮滑鞋以 v0的水平速度在水平川面M上抓住竖直的绳开始摇动, 选手可看作质点, 绳索的悬挂点到选手的距离L, 当绳摆到与竖直方向夹角θ 时,选手松开绳索, 选手松开绳索后持续运动到最高点时, 恰巧能够水平运动到水平传递带 A 点 , 不考虑空气阻力和绳的质量, 取重力加快度g. 以下说法中正确的选项是()A.选手摇动过程中机械能不守恒，松手后机械能守恒B. 选手松手时速度大小为v02 2 glC. 能够求出水平传递带A点相对水平面M的高度D. 不可以求出选手抵达水平传递带A点时速度大小16.以下图，用绳经过定滑轮牵引物块，使物块在水平面上从图示地点开始沿地面做匀速直线运动，若物块与地面间的动摩擦因数μ＜ 1，滑轮的质量及摩擦不计，则在物块运动过程中，以下判断中不正确的选项是 ( ).A.绳索拉力将保持不变B.绳索拉力将不停增大C.地面对物块的摩擦力不停减小D.物块对地面的压力不停减小17 据报导 , 美国国家航空航天局(NASA)初次在太阳系外发现“类地”行星Kepler - 186f. 若宇航员乘坐宇宙飞船抵达该行星, 进行科学观察：该行星自转周期为T; 宇航员在该行星“北极”距该行星地面邻近h 处自由开释一个小球 ( 引力视为恒力 ), 落地时间为t. 已知该行星半径为R,万有引力常量为G,则以下说法正确的选项是()A. 该行星的第一宇宙速度为2hR tB. 该行星的均匀密度为h2G Rt 23C. 假如该行星存在一颗同步卫星hT 2 R 2 , 其距行星表面高度为2t 22D. 宇宙飞船绕该星球做圆周运动的周期小于t 2Rh18. 动力小车沿倾角为α的斜面匀加快向下运动，小车支架上细线拉着一个小球，球与小车相对静止时，细线恰巧成水平，则以下选项正确的选项是（）A 小车的加快度a =g/sin θ B. 小车的加快度为 a =gctnθC. 小车受的摩擦力为f=mg(sin θ +sin θ )D.小车所受的摩擦力与小球的牵引力相等19. 真空中有一竖直向上的匀强电场, 其场强盛小为 , 电场中的 A.B 两点固定着两个等量异号点电荷 + 、EQ- Q , A 、 B 两点的连线水平 , O 为其连线的中点 , c 、d 是两点电荷连线垂直均分钱上的两点 , Oc =Od , a 、 b 两点在两点电荷的连线上 , 且 = . 以下判断正确的选项是 ()Oa ObA. a 、 b 两点的电场强度同样B.c 点的电势比d 点的电势低C. 将电子从 a 点移到 c 点的过程中，电场力对电子做负功D. 将电子从 a 点移到 b 点时其电势能减小20. 以下图 , 虚线所围矩形地区 abcd 内充满磁感觉强度为 B. 方向垂直纸面向里的匀强磁场 ( 矩形边线上无磁场 ). 现从 ad 边的中点 O 处, 某一粒子以大小为 v 的速度垂直于磁场射入、方向与ad 边夹角为 45° 时 , 其轨迹恰巧与 ab 边相切。

高三物理实验专题训练（含详细解析）1．（1）某同学在“探究平抛运动的规律”的实验中，先采用图（甲）所示装置，用小锤打击弹性金属片，金属片把球A沿水平方向弹出，同时B球被松开，自由下落，观察到两球同时落地，改变小捶打击的力度，即改变球A被弹出时的速度，两球仍然同时落地，这说明___________．（2）后来，他又用图（乙）所示装置做实验，两个相同的弧形轨道M，N，分别用于发射小铁球P，Q，其中M的末端是水平的，N的末端与光滑的水平板相切；两轨道上端分别装有电磁铁C、D，调节电磁铁C、D的高度，使AC=BD，从而保证小球P、Q在轨道出口处的水平初速度v0相等．现将小球P、Q分别吸在电磁铁C、D上，然后切断电源，使两小球能以相同的初速度v0同时分别从轨道M、N的下端射出．实验可观察到的现象应该是两小球_______（选填“一定”、“可能”、“一定不”）会碰撞，仅将弧形轨道M整体上移（AC距离保持不变），重复上述实验，仍能观察到相同的现象，这说明_______________________________．2．用如图所示的实验装置验证机械能守恒定律．实验所用的电源为学生电源，输出电压为6V的交流电和直流电两种．重锤从高处由静止开始落下，重锤上拖着的纸带通过打点计时器打出一系列的点，对纸带上的点的痕迹进行测量，即可验证机械能守恒定律．（1）下面列举了该实验的几个操作步骤：A 按照图示的装置安装器件；B 将打点计时器接到电源的直流输出端上；C 用天平测量出重锤的质量；D 释放悬挂纸带的夹子，同时接通电源开关打出一条纸带；E 测量打出的纸带上某些点之间的距离；F 根据测量的结果计算重锤下落过程中减少的重力势能在误差范围内是否等于增加的动能．指出其中没有必要进行的或者操作不恰当的步骤，将其选项对应的字母填在右边的横线上___________实验中得到一条纸带，如图所示．根据打出的纸带，选取纸带上打出的连续五个点A、B、C、D、E，测出A点距起始点O的距离为s0，点A、C间的距离为s1，点C、E间的距离为s2，使用交流电的周期为T，设重锤质量为m，则________A 打点计时器打C点时重锤的动能为B 打点计时器在打O点和C点的这段时间内重锤的重力势能的减少量为C 重锤下落的加速度a的表达式为D 重锤下落的加速度a的表达式为（3）在本实验中发现，重锤减少的重力势能总是______（填“大于”或“小于”）重锤增加的动能，其原因主要是因为在重锤下落过程中存在着阻力的作用，可以通过该实验装置测定该阻力的大小，试用（2）中已知物理量和纸带上的测量数据表示出重锤在下落的过程中受到的平均阻力大小为________________ 3．（11分）在做“测定金属丝的电阻率”的实验中，已知待测金属丝的电阻约为5Ω。

新课标2018年高考理综（物理）高三物理练习（实验题）1．Ⅰ．用多用电表进行了几次测量，指针分别处于a 、b 的位置，若多用电表的选择开关处于下面表格中所指的挡位，a 和b 的相应读数是多少？请填在表格中指针位置选择开关所处挡位 读数 a 直流电流100 mA mA 直流电压2.5V V b电阻×100ΩⅡ．用图所示的电路，测定一节干电池的电动势和内阻，电池的内阻较小，为了防止在调节滑动变阻器时造成短路，电路中用一个定值电阻R 0起保护作用。

除电池、开关和导线外，可供使用的实验器材还有；a ．电流表(量程0～0.6A 、0～3A)b ．电压表(量程0～3V 、0～15V)c ．定值电阻(阻值1Ω、额定功率5W)d ．定值电阻(阻值10Ω、额定功率10 W)e ．滑动变阻器(阻值范围0～10Ω、额定电流2A)f ．滑动变阻器(阻值范围0～100Ω、额定电流1A) 请回答下列问题。

(1)要正确完成实验，电压表的量程应选择______V ，电流表的量程应选择______A ；R 0应选择______Ω的定值电阻，R 应选择阻值范围是______Ω的滑动变阻器。

(2)引起该实验系统误差的主要原因是__________________。

2．在测量电源的电动势和内阻的实验中，由于所用的电压表(视为理想电压表)的量程较小，某同学设计了如图所示的实物电路。

(1)实验时，应先将电阻箱的电阻调到______(选填“最大值”“最小值”或“任意值”)(2)改变电阻箱的阻值R ，分别测出阻值R 0=10Ω的定值电阻两端的电压U ，下列两组R 的取值方案中，比较合理的方案是______(选填“1”或“2”) 方案编号电阻箱的阻直R/Ω 1 400.0 350.0 300.0 250.0 200.0 280.070.060.050.040.0(3)根据实验数据描点，绘出的U 1－R 图象是一条直线，若直线的斜率为k ，在U1坐标轴上的截距为b ，则该电源的电动势E=____，内阻r=____。

9. 如图甲所示是某同学用水平气垫导轨探究“加速度与力的关系”的实验装置，他将光电门固定在导轨上的B 点，吊盘（含金属片）通过细线与滑块相连，滑块上固定一遮光条并放有若干金属片，实验中每次滑块都从导轨上的同一位置A由静止释放。

（1）用游标卡尺测量遮光条的宽度d（沿滑块运动方向的长度）如图乙所示，d=_______mm；用螺旋测微器测量遮光条的厚度h如图丙所示，则h=_______mm。

若光电计时器记录遮光条通过光电门的时间为，则滑块经过光电门时的速度_______（用所测物理量的符号表示）。

（2）若滑块（含遮光条和金属片）和吊盘（含金属片）组成的系统的总质量为，吊盘及其中的金属片的质量为，则滑块从A 处释放后系统的加速度大小为_______。

已知重力加速度为g。

（用所给物理量的符号表示）（3）现保持系统的总质量不变，通过____________________改变，测出多组、数据，在坐标纸上以为横轴，以__________为纵轴描点作出图象，若图线是一条过坐标原点的直线，则系统的加速度大小与所受合力大小成正比。

10. 电流表G1的量程为0～5mA，内阻r=290Ω，把它改装成如图所示的一个多量程多用电表，电流、电压和电阻的测量都各有两个量程．当开关S接到1或2位置时为电流档，其中小量程为0～10mA，大量程为0～100mA．（1）关于此多用电表，下列说法不正确的是_________．A．开关S接到位置4时是欧姆挡B．开关S接到位置6时是电压挡C．开关S接到位置5时的量程比接到位置6时的量程大D．A表笔为红表笔，B表笔为黑表笔（2）开关S接位置___________（填“1”或“2”）时是电流挡的小量程，图中电阻R1=_______Ω，R2=___________Ω（3）已知图中的电源E′的电动势为9V，当把开关S接到位置4，短接A、B进行欧姆调零后，此欧姆挡内阻为________kΩ，现用该挡测一未知电阻阻值，指针偏转到电流表G1满刻度的1/5处，则该电阻的阻值为________kΩ．1。

2018年高考全国卷2物理押题卷2019年普通高等学校招生全国统一考试物理押题卷（全国Ⅱ卷）二、选择题：本题共8小题，每小题6分，共48分。

在每小题给出的四个选项中，第14~18题只有一项符合题目要求，第19~21题有多项符合题目要求。

全部选对的得6分，选对但不全的得3分，有选错的得0分。

【选择题型1】：v-t 图像及其应用14．甲、乙两球质量分别为1m 、2m ，从同一地点（足够高）处同时由静止释放。

两球下落过程所受空气阻力大小f 仅与球的速率v 成正比，与球的质量无关，即f=kv （k 为正的常量）。

两球的v-t 图象如图所示。

落地前，经时间0t 两球的速度都已达到各自的稳定值v 1、v 2。

则下列判断正确的是 （ ）A ．释放瞬间甲球加速度较大B ．甲球质量大于乙球C ．t 0时间内两球下落的高度相等D ．甲球先做加速度增加的加速运动，后做匀速运动 O v tv 1 甲球 乙球 v 2 t 012.10eV 的光子而被激发B. 用能量为12.50eV 的电子轰击处于基态的氢原子，一定不能使氢原子发生能级跃迁C. 一群处于n=4 能级上的氢原子向低能级跃迁时最多产生3种谱线D. 用n=4能级跃迁到n=1能级辐射的光子照射金属，从金属表面逸出的光电子最大初动能为6.31eV【答案】D【解析】（-13.6eV）+（12.1eV）=1.50eV不等于任何能级差，则处于基态的氢原子吸收能量为12.1eV 的光子不能被激发，选项A错误；12.5eV大于1、2和1、3之间的能级差，则用能量为12.5eV 的电子轰击处于基态的氢原子，能使氢原子发生能级跃迁，选项B错误；一群处于n=4 能级上的氢原子向低能级跃迁时最多产生6种谱线，选项C错误；从n=4能级跃迁到n=1能级辐射的光子能量为（-0.85eV）-（-13.6eV）=12.75eV，则用它照射金属，从金属表面逸出的光电子最大初动能为12.75eV-6.44eV=6.31eV，选项D正确. 【选择题型3】：交流电（产生、变压器的动态问题）16．如图所示，有一矩形线框的面积为S，匝数为N，内阻不计，绕OO’,轴在水平方向的磁感应强度为B的匀强磁场中以角速度ω匀速转动，从图示位置开始计时。
