下载文档原格式

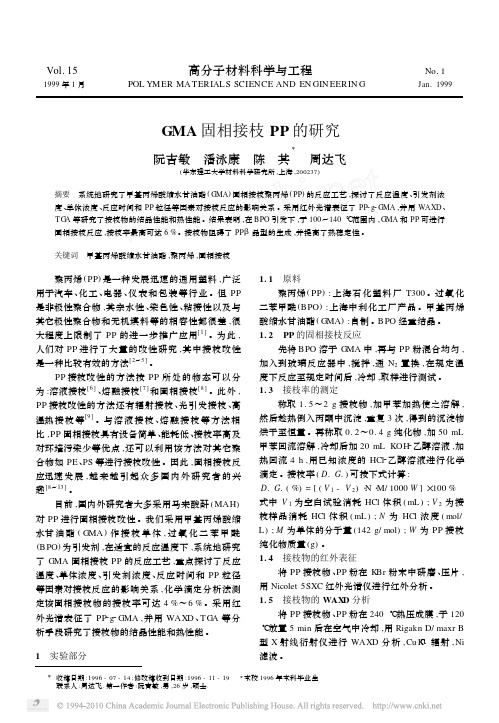

Vol.15高分子材料科学与工程No11 1999年1月POL YM ER MA TERIAL S SCIENCE AND EN GIN EERIN G Jan.1999G MA固相接枝PP的研究阮吉敏 潘泳康 陈 其Ξ 周达飞(华东理工大学材料科学研究所,上海,200237)摘要 系统地研究了甲基丙烯酸缩水甘油酯(GMA)固相接枝聚丙烯(PP)的反应工艺,探讨了反应温度、引发剂浓度、单体浓度、反应时间和PP粒径等因素对接枝反应的影响关系。
采用红外光谱表征了PP2g2GMA,并用WAXD、TG A等研究了接枝物的结晶性能和热性能。
结果表明,在BPO引发下,于100～140℃范围内,GMA和PP可进行固相接枝反应,接枝率最高可达6%。
接枝物阻碍了PPβ晶型的生成,并提高了热稳定性。
关键词 甲基丙烯酸缩水甘油酯,聚丙烯,固相接枝 聚丙烯(PP)是一种发展迅速的通用塑料,广泛用于汽车、化工、电器、仪表和包装等行业。
但PP 是非极性聚合物,其亲水性、染色性、粘接性以及与其它极性聚合物和无机填料等的相容性都很差,很大程度上限制了PP的进一步推广应用[1]。
为此,人们对PP进行了大量的改性研究,其中接枝改性是一种比较有效的方法[2～5]。
PP接枝改性的方法按PP所处的物态可以分为:溶液接枝[6]、熔融接枝[7]和固相接枝[8]。
此外, PP接枝改性的方法还有辐射接枝、光引发接枝、高温热接枝等[9]。
与溶液接枝、熔融接枝等方法相比,PP固相接枝具有设备简单、能耗低、接枝率高及对环境污染少等优点,还可以利用该方法对其它聚合物如PE、PS等进行接枝改性。
因此,固相接枝反应迅速发展,越来越引起众多国内外研究者的兴趣[8～13]。
目前,国内外研究者大多采用马来酸酐(MAH)对PP进行固相接枝改性。
我们采用甲基丙烯酸缩水甘油酯(GMA)作接枝单体,过氧化二苯甲酰(BPO)为引发剂,在适宜的反应温度下,系统地研究了GMA固相接枝PP的反应工艺,重点探讨了反应温度、单体浓度、引发剂浓度、反应时间和PP粒径等因素对接枝反应的影响关系,化学滴定分析法测定该固相接枝物的接枝率可达4%～6%。
HEMA熔融接枝全同聚丁烯-1的研究开题报告一、研究背景全同聚丁烯-1（iPP）是一种具有重要应用前景和经济价值的聚合物材料。
然而，iPP存在一些缺陷，例如刚性、脆性、低强度等，从而限制了其在工业应用中的使用范围。
熔融接枝技术是一种改善聚合物性能的有效方法。
HEMA是一种单体，它可以与iPP发生熔融接枝反应，从而改善其力学性能等方面的问题。
因此，研究HEMA熔融接枝iPP，探索其力学性能、分子结构等性质的变化，具有重要的理论意义和应用价值。
二、研究目的本研究旨在探究HEMA熔融接枝iPP的制备方法、分子结构、热性能和力学性能等方面的变化，进而提高iPP的性能，为其应用于工业上提供一定的基础和理论支持。
三、拟解决的问题1. HEMA熔融接枝iPP的合成方法和工艺条件；2. 探究HEMA接枝对iPP分子结构和形态的影响；3. 研究HEMA接枝对iPP热性能和力学性能的影响；4. 探讨HEMA熔融接枝技术在改善iPP性能方面的应用前景。
四、研究内容1. 熔融接枝iPP的制备方法和工艺条件的确定；2. 采用FTIR、XRD、DSC、TG等手段对接枝后的iPP进行分析和表征；3. 比较接枝前后iPP的力学性能、热性能等方面的变化；4. 探究HEMA接枝对iPP分子结构和形态的影响。
五、研究方法1. 熔融接枝法：将iPP和HEMA混合加热，并加入引发剂、交联剂等，进行熔融接枝；2. FTIR、XRD、DSC、TG等手段进行分析表征；3. 拉伸测试机、万能试验机等对力学性能进行测试分析。
六、研究意义本研究将探究HEMA熔融接枝iPP的制备方法和工艺条件，深入了解HEMA接枝对iPP分子结构和形态的影响，并对其力学性能、热性能等方面进行比较，为iPP的性能提升提供理论和实验基础，具有较高应用价值和推广意义。
收稿日期：２０１３－０４－１５；修改稿收到日期：２０１３－０７－０１。
作者简介：刘珍，女，１９８６年生，在读硕士研究生，主要研究方向为聚合物结构与性能。
Ｅ－ｍａｉｌ：ｗｏ０６１４０５４０５４＠１６３．ｃｏｍ。
基金项目：由国家自然科学基金（５１２４３００２）资助。

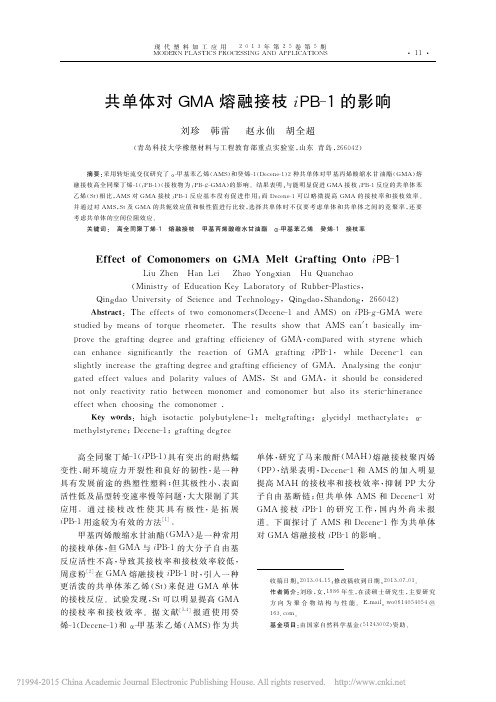

共单体对ＧＭＡ熔融接枝ｉＰＢ－１的影响刘珍 韩雷 赵永仙 胡全超（青岛科技大学橡塑材料与工程教育部重点实验室，山东青岛，２６６０４２） 摘要：采用转矩流变仪研究了α－甲基苯乙烯（ＡＭＳ）和癸烯－１（Ｄｅｃｅｎｅ－１）２种共单体对甲基丙烯酸缩水甘油酯（ＧＭＡ）熔融接枝高全同聚丁烯－１（ｉＰＢ－１）（接枝物为ｉＰＢ－ｇ－ＧＭＡ）的影响。
结果表明：与能明显促进ＧＭＡ接枝ｉＰＢ－１反应的共单体苯乙烯（Ｓｔ）相比，ＡＭＳ对ＧＭＡ接枝ｉＰＢ－１反应基本没有促进作用；而Ｄｅｃｅｎｅ－１可以略微提高ＧＭＡ的接枝率和接枝效率。
并通过对ＡＭＳ，Ｓｔ及ＧＭＡ的共轭效应值和极性值进行比较，选择共单体时不仅要考虑单体和共单体之间的竞聚率，还要考虑共单体的空间位阻效应。
关键词： 高全同聚丁烯－１熔融接枝 甲基丙烯酸缩水甘油酯 α－甲基苯乙烯 癸烯－１ 接枝率Ｅｆｆｅｃｔ ｏｆ Ｃｏｍｏｎｏｍｅｒｓ ｏｎ ＧＭＡ Ｍｅｌｔ Ｇｒａｆｔｉｎｇ Ｏｎｔｏ ｉＰＢ－１Ｌｉｕ Ｚｈｅｎ Ｈａｎ Ｌｅｉ Ｚｈａｏ Ｙｏｎｇｘｉａｎ Ｈｕ Ｑｕａｎｃｈａｏ（Ｍｉｎｉｓｔｒｙ ｏｆ Ｅｄｕｃａｔｉｏｎ Ｋｅｙ Ｌａｂｏｒａｔｏｒｙ ｏｆ Ｒｕｂｂｅｒ－Ｐｌａｓｔｉｃｓ，Ｑｉｎｇｄａｏ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ，Ｑｉｎｇｄａｏ，Ｓｈａｎｄｏｎｇ，２６６０４２）Ａｂｓｔｒａｃｔ：Ｔｈｅ ｅｆｆｅｃｔｓ ｏｆ ｔｗｏ ｃｏｍｏｎｏｍｅｒｓ（Ｄｅｃｅｎｅ－１ａｎｄ ＡＭＳ）ｏｎ ｉＰＢ－ｇ－ＧＭＡ ｗｅｒｅｓｔｕｄｉｅｄ ｂｙ ｍｅａｎｓ ｏｆ ｔｏｒｑｕｅ ｒｈｅｏｍｅｔｅｒ．Ｔｈｅ ｒｅｓｕｌｔｓ ｓｈｏｗ ｔｈａｔ ＡＭＳ ｃａｎ′ｔ ｂａｓｉｃａｌｌｙ ｉｍ－ｐｒｏｖｅ ｔｈｅ ｇｒａｆｔｉｎｇ ｄｅｇｒｅｅ ａｎｄ ｇｒａｆｔｉｎｇ ｅｆｆｉｃｉｅｎｃｙ ｏｆ ＧＭＡ，ｃｏｍｐａｒｅｄ ｗｉｔｈ ｓｔｙｒｅｎｅ ｗｈｉｃｈｃａｎ ｅｎｈａｎｃｅ ｓｉｇｎｉｆｉｃａｎｔｌｙ ｔｈｅ ｒｅａｃｔｉｏｎ ｏｆ ＧＭＡ ｇｒａｆｔｉｎｇ ｉＰＢ－１，ｗｈｉｌｅ Ｄｅｃｅｎｅ－１ｃａｎｓｌｉｇｈｔｌｙ ｉｎｃｒｅａｓｅ ｔｈｅ ｇｒａｆｔｉｎｇ ｄｅｇｒｅｅ ａｎｄ ｇｒａｆｔｉｎｇ ｅｆｆｉｃｉｅｎｃｙ ｏｆ ＧＭＡ．Ａｎａｌｙｓｉｎｇ ｔｈｅ ｃｏｎｊｕ－ｇａｔｅｄ ｅｆｆｅｃｔ ｖａｌｕｅｓ ａｎｄ ｐｏｌａｒｉｔｙ ｖａｌｕｅｓ ｏｆ ＡＭＳ，Ｓｔ ａｎｄ ＧＭＡ，ｉｔ ｓｈｏｕｌｄ ｂｅ ｃｏｎｓｉｄｅｒｅｄｎｏｔ ｏｎｌｙ ｒｅａｃｔｉｖｉｔｙ ｒａｔｉｏ ｂｅｔｗｅｅｎ ｍｏｎｏｍｅｒ ａｎｄ ｃｏｍｏｎｏｍｅｒ ｂｕｔ ａｌｓｏ ｉｔｓ ｓｔｅｒｉｃ－ｈｉｎｅｒａｎｃｅｅｆｆｅｃｔ ｗｈｅｎ ｃｈｏｏｓｉｎｇ ｔｈｅ ｃｏｍｏｎｏｍｅｒ．Ｋｅｙ ｗｏｒｄｓ：ｈｉｇｈ ｉｓｏｔａｃｔｉｃ ｐｏｌｙｂｕｔｙｌｅｎｅ－１；ｍｅｌｔｇｒａｆｔｉｎｇ；ｇｌｙｃｉｄｙｌ ｍｅｔｈａｃｒｙｌａｔｅ；α－ｍｅｔｈｙｌｓｔｙｒｅｎｅ；Ｄｅｃｅｎｅ－１；ｇｒａｆｔｉｎｇ ｄｅｇｒｅｅ 高全同聚丁烯－１（ｉＰＢ－１）具有突出的耐热蠕变性、耐环境应力开裂性和良好的韧性，是一种具有发展前途的热塑性塑料；但其极性小、表面活性低及晶型转变速率慢等问题，大大限制了其应用。
当代化工研究Modem Chemical Research158工艺与设备2020•18聚丙烯固相接枝GMA工艺研究*谢志杰宋文波*(中国石化北京化工研究院北京100000)摘耍：通过固相接枝餉方法，将甲基丙烯酸缩水甘油酯(GMA)接枝到均聚聚丙烯(iPP)上，考察了反应温度、反应时间对接枝反应效率、产物凝胶含量及熔体质量流动速率(MFR)的影响.结果表明：当投料比为m(PP):m(GMA):m(BPO)=100:5:0.125时，反应温度为100r,反应时间15min,接枝效率即可达到75%以上.反应时间时缩短对于实现GMA接枝改性聚丙烯时产业化有价值.关键词：聚丙烯；甲基丙烯酸缩水甘油酯；固相接枝中图分类号：TQ325.14文献标识码：AStudy on GMA Solid-phase Grafting Technology on PolypropyleneXie Zhijie,Song Wenbo*(Beijing Research Institute of Chemical Industry,SINOPEC,Beijing,100000) Abstract:Glycidyl methacrylate(GMA)was grafted onto homo-polypropylene(iPP)by solid-phase grafting.The effects of reaction temperature and reaction time on the grafting reaction were investigated.When the f eeding ratio is m(PP):m(GMA):m(BPO)=100:5:0.125,reaction temperature is100°C,reaction time is15min,the grafting efficiency can reach more than75%.The shortening of t he reaction time is benefit to the technology^commercialization.Key words：polypropylene-i GMA；solid-phase grafting聚丙烯(PP)是目前用途最广，用量最大的聚合物材料之一，由于其原料来源广泛、易于加工、价格便宜、机械性能良好、耐化学腐蚀等优点，在家居、建材、包装、汽车等领域得到广泛应用「％聚丙烯接枝改性是材料极性化、功能化的有效方法，主要是通过自由基反应将含有不同官能团的化合物引入到聚丙烯分子链上以赋予聚丙烯不同的性能丙烯酸酯类是研究较多的一类接枝单体，其接枝产物可用作偶联剂皈、增容剂以及粘结剂⑷等方面。
GMA/St 多组分单体熔融接枝高全同聚1-丁烯周彦粉，赵永仙*，姚薇，黄宝琛（青岛科技大学，橡塑材料与工程教育部重点实验室，山东青岛266042）摘要：采用Haake 转矩流变仪研究了甲基丙烯酸缩水甘油酯（GMA ）-苯乙烯（St ）多组分单体熔融接枝高全同聚1-丁烯（i PB ）。
考察了温度，过氧化二异丙苯（DCP ），GMA ，St 用量对接枝的影响。
结果表明：在180℃下，DCP 用量为0.8phr 时，接枝率最高；DCP 用量一定时，随着GMA 用量增加，接枝率增加，熔体流动速率减小；St 作为共单体可明显提高GMA 的接枝率。
关键词：全同聚1-丁烯熔融接枝甲基丙烯酸缩水甘油酯苯乙烯中图分类号：TQ 325.1+5文献标识码：B 文章编号：1002-1396（2011）02-0006-03收稿日期：2010-09-29；修回日期：2010-12-26。
作者简介：周彦粉，女，1985年生，在读硕士研究生，主要研究高分子材料合成及性能与改性。
基金项目：国家863计划（2006AA03Z546），山东省自然科学基金（ZR2010EM025）。
通讯联系人。
E-mail:*********************.cn 。
*图1GMA 的分子结构示意Fig.1Schematic diagram of molecular structure ofGMA研究与开发合成树脂及塑料，2011，28（2）：6CHINA SYNTHETIC RESIN AND PLASTICS全同聚1-丁烯(i PB)是线形等规聚合物，具有优异的耐热蠕变性、耐环境应力开裂性和良好的韧性，可用于管材、薄膜、聚丙烯增韧改性等。
但i PB 是非极性聚合物，与极性聚合物的黏结力差，限制了其使用。
对聚烯烃进行接枝改性，使它带有极性基团，是扩展聚烯烃用途行之有效的方法[1]。
甲基丙烯酸缩水甘油酯（GMA ）是含有碳碳双键和环氧基的反应性双官能团单体，其中的环氧基官能团比较活泼，可与羟基、羧基、氨基和酰胺基等多种官能团发生反应[2]，因此，聚烯烃熔融接枝GMA 的研究引起人们的广泛关注。
