学号：1108421065课程设计报告基于AT89C51单片机的秒表设计院系电子信息工程学院专业电子信息工程班级 1姓名张远远摘要本设计是设计一个单片机控制的多功能秒表系统。
近年来随着科技的飞速发展，单片机的应用正在不断地走向深入，同时带动着传统控制检测日新月异的更新。
在实时检测和自动控制的单片机应用系统中，单片机往往是作为一个核心部件来使用，仅单片机方面的知识是不够的，还要根据具体的硬件结构，以及针对具体的应用对象的软件结合，加以完善。
秒表的出现，解决了传统的由于人为因素造成的误差和不公平性。
本设计的秒表系统采用AT89C51单片机为中心器件，利用其定时器/计数器定时和记数的原理，结合显示电路、电源电路、LED数码管以及按键电路来设计计时器。
将软、硬件有机地结合起来，使得系统能够正确地进行计数，并且结合相应的显示驱动程序，使数码管能够正确地显示时间，暂停和中断。
可谓功能强大。
其中软件系统采用c语言编写程序，包括显示程序，计数程序，中断，延时程序，按键消抖程序等，硬件系统利用PROTEUS强大的功能来实现，简单且易于观察，在仿真中就可以观察到实际的工作状态。
关键字：单片机秒表目录摘要 (I)目录 (II)引言 (III)1.课程设计目的 (1)2.课程设计题目描述和要求 (1)3.课程设计报告内容 (1)3.1设计思路（方案） (1)3.2系统总体方案及硬件设计（方案论证、设计、调试） (1)3.2.1系统总体方案 (1)3.2.2硬件电路设计 (2)3.3 软件设计 (5)3.3.1软件设计概述 (5)3.3.2程序流程图 (5)3.3.3子程序模块设计 (6)4.Protues软件仿真 (7)5.秒表c语言程序 (9)6.焊接实物图 (11)7.总结（设计后的体会和建议） (11)8.参考文献： (12)引言中国使用单片机的历史只有短短的30年，在初始的短短五年时间里发展极为迅速。
纵观我们现在生活的各个领域，从导弹的导航装置，到飞机上各种仪表的控制，从计算机的网络通讯与数据传输，到工业自动化过程的实时控制和数据处理，以及我们生活中广泛使用的各种智能IC卡、电子宠物等，这些都离不开单片机。

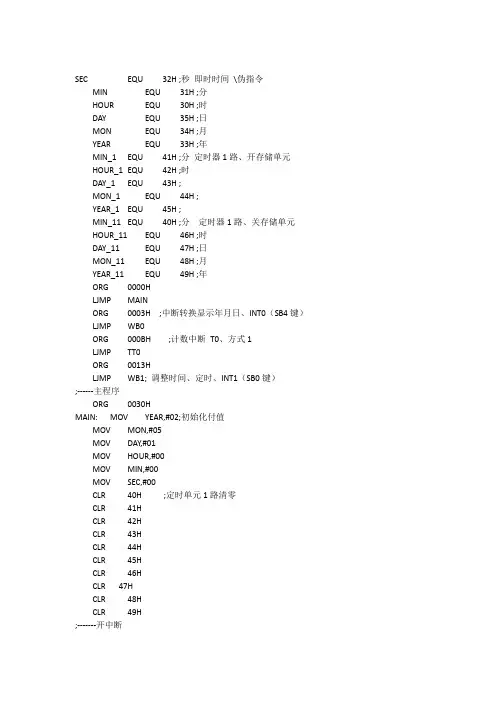

SEC EQU 32H ;秒即时时间\伪指令MIN EQU 31H ;分HOUR EQU 30H ;时DAY EQU 35H ;日MON EQU 34H ;月YEAR EQU 33H ;年MIN_1 EQU 41H ;分定时器1路、开存储单元HOUR_1 E QU 42H ;时DAY_1 EQU 43H ;MON_1 EQU 44H ;YEAR_1 EQU 45H ;MIN_11 EQU 40H ;分定时器1路、关存储单元HOUR_11 EQU 46H ;时DAY_11 EQU 47H ;日MON_11 EQU 48H ;月YEAR_11 EQU 49H ;年ORG 0000HLJMP MAINORG 0003H ;中断转换显示年月日、INT0（SB4键）LJMP WB0ORG 000BH ;计数中断T0、方式1LJMP TT0ORG 0013HLJMP WB1; 调整时间、定时、INT1（SB0键）;------主程序ORG 0030HMAIN: MOV YEAR,#02;初始化付值MOV MON,#05MOV DAY,#01MOV HOUR,#00MOV MIN,#00MOV SEC,#00CLR 40H ;定时单元1路清零CLR 41HCLR 42HCLR 43HCLR 44HCLR 45HCLR 46HCLR 47HCLR 48HCLR 49H;-------开中断MOV TMOD,#01H ;计数、模式1、T0MOV TL0,#0B0H ;100SM 计数定时MOV TH0,#3CH ;CLR P3.0MOV 20H,#0AH ;10次*100SMSETB PT0 ;T0为最高级SETB TR0 ;允许计数SETB ET0 ;允许T0中断SETB EX0 ;允许INT0中断SETB EX1 ;允许INT1中断SETB EA ;开总中断;------显示、定时器启动判断LOOP: MOV R1,#30H; 存储单元MOV R4,#01H; 位选通MOV R3,#03H; 三组显示NEXT: MOV A,@R1 ;MOV B,#10 ;将存储单元转换成两高低两组的BCD码DIV ABSWAP AORL A,BMOV P0,A;输出MOV P2,R4INC R1 ;下一单元MOV A,R4 ;RL A ;位移MOV R4,ALCALL DE5SM ;延时0.5SMDJNZ R3,NEXT ;全扫描显示一偏;------判断定时输出(只编写了一路)CJNE R7,#88H,LOOP ;是8则开，否则、定时已关、转;---------开MOV A,YEARCJNE A,YEAR_1,LOOP_1;年比较，不等转关MOV A,MONCJNE A,MON_1,LOOP_1MOV A,DAYCJNE A,DAY_1,LOOP_1MOV A,HOURCJNE A,HOUR_1,LOOP_1MOV A,MINCJNE A,MIN_1,LOOP_1CPL P3.0;---------关LOOP_1:MOV A,YEARCJNE A,YEAR_11, LOOP;年比较MOV A,MONCJNE A,MON_11,LOOPMOV A,DAYCJNE A,DAY_11,LOOPMOV A,HOURCJNE A,HOUR_11,LOOPMOV A,MINCJNE A,MIN_11,LOOPCPL P3.0LJMP LOOP;-----年月日显示中断子程序WB0: PUSH PSWPUSH ACCPUSH BPUSH 01HPUSH 02HPUSH 03HPUSH 04HMOV R2,#0FFH ;中断扫描次数TURN: MOV R1,#33HMOV R4,#01HMOV R3,#03HNEXT_1:MOV A,@R1MOV B,#10DIV ABSWAP AORL A,BMOV P0,AMOV P2,R4INC R1RL AMOV R4,ALCALL DE5SMDJNZ R3,NEXT_1DJNZ R2,TURN ;反复显示一定时间后返回POP 04HPOP 03HPOP 02HPOP 01HPOP BPOP ACCPOP PSWRETI;-----计数中断服务子程序TT0: PUSH PSWPUSH ACCPUSH BPUSH 06HMOV TH0,#3CH;重装计数MOV TL0,#0BH;DJNZ 20H,OUT ;转到中断跳出pop程序MOV 20H,#0AH ; 重装：100*10=1000;-----进位程序INC S ECMOV R6,SEC ;CJNE R6,#60,OUT;比较MOV SEC,#00 ;INC MINMOV R6,MINCJNE R6,#60,OUTMOV MIN,#00INC HOURMOV R6,HOURCJNE R6,#25,OUTMOV HOUR,#00INC DAYMOV R5,MONCJNE R5,#1,MON_22;是否1月、不是转2 月MOV R5,DAYCJNE R5,#32,OUT ; 本月是否益出INC MONMOV DAY,#1LJMP OUTOUT: P OP 06HPOP BPOP ACCPOP PSWRETIMON_22:MOV R5,MONCJNE R5,#2,MON_33;是否2月、不是转3月MOV A,YEAR ;判断是否瑞年MOV B,#4DIV ABMOV A,BJNZ OUT_1;不是则转（A不为零则转）MOV R5,DAYCJNE R5,#30,OUT;如是瑞年、判断是否到29天INC M ONMOV DAY,#1LJMP OUTOUT_1:MOV R5,DAYCJNE R5,#29,OUT ;平年二月判断INC MONMOV DAY,#1LJMP OUTMON_33:MOV R5,MONCJNE R5,#3,MON_44MOV R5,DAYCJNE R5,#32,OUTINC MONMOV DAY,#1LJMP OUTMON_44:MOV R5,MONCJNE R5,#4,MON_55MOV R5,DAYCJNE R5,#31,OUTINC M ONMOV DAY,#1LJMP OUTMON_55:MOV R5,MONCJNE R5,#5,MON_66MOV R5,DAYCJNE R5,#32,OUTINC M ONMOV DAY,#1LJMP OUTMON_66:MOV R5,MONCJNE R5,#6,MON_77MOV R5,DAYCJNE R5,#31,OUTINC M ONMOV DAY,#1LJMP OUTMON_77:CJNE R5,#7,MON_88MOV R5,DAYCJNE R5,#32,L1INC M ONMOV DAY,#1L1: LJMP OUTMON_88:MOV R5,MONCJNE R5,#8,MON_99MOV R5,DAYCJNE R5,#32,L2INC M ONMOV DAY,#1L2: LJMP OUTMON_99:MOV R5,MONCJNE R5,#9,MON_00MOV R5,DAYCJNE R5,#31,L3INC M ONMOV DAY,#1L3: LJMP OUTMON_00:MOV R5,MONCJNE R5,#10,MON_AAMOV R5,DAYCJNE R5,#32,L4INC M ONMOV DAY,#1L4: LJMP OUTMON_AA:MOV R5,MONCJNE R5,#11,MON_BBMOV R5,DAYCJNE R5,#31,L5INC M ONMOV DAY,#1L5: LJMP OUTMON_BB:MOV R5,DAYCJNE R5,#32,L6INC Y EARMOV MON,#1L6: LJMP OUT;-----校对时间、定时调整中断WB1 : PUSH PSWPUSH ACCPUSH BPUSH 00HMOV P2,#00HSHOW_1:MOV A,#01H;显示1MOV P0,AMOV P2,#0FFH;三组数码管都显示1路LCALL READ ;调用读p1口键程序CJNE A,01H,SHOW_1;去抖后比较LCALL DE250SM ; 延时250秒CJNE A,#0FBH,ttT1LJMP SB3_1ttT1: CJNE A,#0FEH,SHOW_1AJMP SHOW_2;-------二组显示SHOW_2:MOV A,#02H; 显示2MOV P0,AMOV P2,#0FFH;LCALL READCJNE A,01H,SHOW_2 ;去抖后比较LCALL DE250SM; 延时250秒CJNE A,#0FBH,T2;不等转去判断此时SB3按了没LJMP SB3_2T2: CJNE A,#0FEH,SHOW_2AJMP SHOW_3;_------三组显示SHOW_3:MOV A,#03H; 显示3MOV P0,AMOV P2,#0FFH;位码LCALL READCJNE A,01H,SHOW_3;去抖后比较LCALL DE250SM;延时250秒CJNE A,#0FBH,T3;不等转去判断此时SB3按了没LJMP SB3_3T3: CJNE A,#0FEH,SHOW_3AJMP SHOW_4;------即时年单元调时、显示SHOW_4:MOV A,YEAR ;调出年单元MOV B,#10 ;BCD转换DIV A BSWAP AORL A,BMOV P0,A ;MOV P2,#01H;LCALL READLCALL DE250SMCJNE A,01H,SHOW_4 ;去抖CJNE A,#0FEH,KEY2_1 ;按SB2 转年调整AJMP MON_CH ;按SB1往下调月单元KEY2_1:CJNE A,#0FDH,SHOW_4LCALL YEAR_AD ; 调用年调整AJMP SHOW_4 ;MON_CH:MOV A,MON ; 月单元调整MOV B,#10DIV A BSWAP AORL A,BMOV P0,A ;MOV P2,#02H;LCALL READLCALL DE250SMCJNE A,01H,MON_CH ;去抖CJNE A,#0FEH,KEY2_2 ;按SB2 转月调整LJMP DAY_CH ;按SB1往下调日单元KEY2_2:CJNE A,#0FDH,MON_CHLCALL MON_AD ; 调用月调整LJMP MON_CH ;DAY_CH:MOV A,DAY ; 日单元调整MOV B,#10DIV A BSWAP AORL A,BMOV P0,A ;MOV P2,#04H;LCALL READLCALL DE250SMCJNE A,01H,DAY_CH ;去抖CJNE A,#0FEH,KEY2_3 ;按SB2 转日调整LJMP HOUR_CH ;按SB1往下调时单元KEY2_3:CJNE A,#0FDH,DAY_CHLCALL DAY_AD ; 调用日调整LJMP DAY_CHHOUR_CH:MOV A,HOUR ; 时单元调整MOV B,#10DIV A BSWAP AORL A,BMOV P0,A ;MOV P2,#01H;LCALL READLCALL DE250SMCJNE A,01H,HOUR_CH ;去抖CJNE A,#0FEH,KEY2_4 ;按SB2 转时调整AJMP MIN_CH ;按SB1往下调分单元KEY2_4:CJNE A,#0FDH,HOUR_CHLCALL HOUR_AD ; 调用时调整AJMP HOUR_CH ;MIN_CH:MOV A,MIN ; 分单元调整MOV B,#10DIV A BSWAP AORL A,BMOV P0,A ;MOV P2,#02H;LCALL READLCALL DE250SMCJNE A,01H,MIN_CH ;去抖CJNE A,#0FEH,KEY2_5 ;按SB2 转分调整AJMP SEC_CH ;按SB1往下调秒单元KEY2_5:CJNE A,#0FDH,MIN_CHLCALL MIN_AD ; 调用分调整LJMP MIN_CH ;SEC_CH:MOV A,SEC ; 秒单元调整MOV B,#10DIV A BSWAP AORL A,BMOV P0,A ;MOV P2,#04H;LCALL READLCALL DE250SMCJNE A,01H,SEC_CH ;去抖CJNE A,#0FEH,KEY2_6 ;按SB2 秒调整LJMP OUT_A ;按SB1跳出KEY2_6:CJNE A,#0FDH,SEC_CHCLR SEC ; 归零LJMP SEC_CH ;;-------按SB2\定时器年单元加1子程序SB3_2:LJMP SHOW_2 ;二路没编返回SB3_3:LJMP SHOW_3 ;三路没编返回SB3_1:MOV A,YEAR_1 ; 调时年单元MOV B,#10DIV A BSWAP AORL A,BMOV P0,AMOV P2,#01HLCALL READLCALL DE250SMCJNE A,01H,SB3_1CJNE A,#0FBH,KEY2_7 ;按SB2 转年调整LJMP MON_111 ;按SB1往下调月单元KEY2_7:CJNE A,#0FDH, SB3_1INC Y EAR_1 ; 1路年单元加1MOV R5,YEAR_1CJNE R5,#09,SB3_1 ;益出MOV YEAR_1,#00HAJMP SB3_1 ;;-------月单元加1子程序MON_111:MOV A,MON_1 ; 调时月单元显示MOV B,#10DIV A BSWAP AORL A,BMOV P0,AMOV P2,#02HLCALL READLCALL DE250SMCJNE A,01H,MON_111CJNE A,#0FBH,KEY2_8 ;按SB2 转月调整LJMP DAY_111KEY2_8:CJNE A,#0FDH,MON_111INC M ON_1 ;1路月单元加1MOV R5,MON_1CJNE R5,#13,MON_111;益出MOV MON_1,#01HAJMP MON_111 ; 转到月显;_------日单元加1子程序DAY_111:MOV A,DAY_1 ; 调时日单元显示提示MOV B,#10DIV A BSWAP AORL A,BMOV P0,AMOV P2,#04HLCALL READLCALL DE250SMCJNE A,01H,DAY_111CJNE A,#0FBH,KEY2_9 ;按SB2 转日调整LJMP HOUR_111KEY2_9:CJNE A,#0FDH,DAY_111INC D AY_1 ;1组日单元加1MOV R5,DAY_1CJNE R5,#32,DAY_111;益出MOV DAY_1,#01HAJMP DAY_111 ; 转到日显;-------按SB2时单元加1子程序HOUR_111:MOV A,HOUR_1 ; 调时时单元显示提示MOV B,#10DIV A BSWAP AORL A,BMOV P0,AMOV P2,#01HLCALL READLCALL DE250SMCJNE A,01H,HOUR_111CJNE A,#0FBH,KEY2_10 ; 按SB2 转时调整LJMP MIN_111KEY2_10:CJNE A,#0FDH,HOUR_111INC H OUR_1MOV R5,HOUR_1CJNE R5,#24,HOUR_111;益出MOV HOUR_1,#00HAJMP HOUR_111 ; 转到时显;-------分单元加1子程序MIN_111:MOV A,MIN_1 ; 调时分单元、并显示提示MOV B,#10DIV A BSWAP AORL A,BMOV P0,AMOV P2,#02HLCALL READLCALL DE250SMCJNE A,01H,MIN_111CJNE A,#0FBH,KEY2_11 ;按SB2 转分调整AJMP OFF_CH ;按SB3往下调定时：关单元KEY2_11:CJNE A,#0FDH, MIN_111INC M IN_1 ;1路分单元加1MOV R5,MIN_1CJNE R5,#60,MIN_111;益处MOV MIN_1,#00HAJMP MIN_111 ; 转到分显;年单元调整OFF_CH:MOV A,YEAR_11 ; 调时年单元MOV B,#10DIV A BSWAP AORL A,BMOV P0,AMOV P2,#01HLCALL READLCALL DE250SMCJNE A,01H,OFF_CHCJNE A,#0FBH,KEY2_F7 ;按SB2 转年调整LJMP MON_OFF ;按SB1往下调月单元KEY2_F7:CJNE A,#0FDH,OFF_CHINC Y EAR_11 ; 1路年单元加1MOV R5,YEAR_11CJNE R5,#09,OFF_CH ;益出MOV YEAR_11,#00HAJMP OFF_CH ;;-------月单元加1子程序MON_OFF:MOV A,MON_11 ; 调时月单元显示MOV B,#10DIV A BSWAP AORL A,BMOV P0,AMOV P2,#02HLCALL READLCALL DE250SMCJNE A,01H,MON_OFFCJNE A,#0FBH,KEY2_F8 ;按SB2 转月调整LJMP DAY_OFFKEY2_F8:CJNE A,#0FDH,MON_OFFINC M ON_11 ;1路月单元加1MOV R5,MON_11CJNE R5,#13,MON_OFF;益出MOV MON_11, #01HAJMP MON_OFF ; 转到月显;_------日单元加1子程序DAY_OFF:MOV A,DAY_11 ; 调时日单元显示提示MOV B,#10DIV A BSWAP AORL A,BMOV P0,AMOV P2,#04HLCALL READLCALL DE250SMCJNE A,01H,DAY_OFFCJNE A,#0FBH,KEY2_F9 ;按SB2 转日调整LJMP HOUR_OFFKEY2_F9:CJNE A,#0FDH,DAY_OFFINC D AY_11 ;1组日单元加1MOV R5,DAY_11CJNE R5,#32,DAY_OFF;益出MOV DAY_11,#01HAJMP DAY_OFF ; 转到日显;-------按SB2时单元加1子程序HOUR_OFF:MOV A,HOUR_11 ; 调时时单元显示提示MOV B,#10DIV A BSWAP AORL A,BMOV P0,AMOV P2,#01HLCALL READLCALL DE250SMCJNE A,01H,HOUR_OFFCJNE A,#0FBH,KEY2_F10 ; 按SB2 转时调整LJMP MIN_OFFKEY2_F10:CJNE A,#0FDH,HOUR_OFFINC H OUR_11MOV R5,HOUR_11CJNE R5,#24,HOUR_OFF;益出MOV HOUR_11,#00HAJMP HOUR_OFF ; 转到时显;-------分单元加1子程序MIN_OFF:MOV A,MIN_11 ; 调时分单元、并显示提示MOV B,#10DIV A BSWAP AORL A,BMOV P0,AMOV P2,#02HLCALL READLCALL DE250SMCJNE A,01H,MIN_OFFCJNE A,#0FBH,KEY2_F11 ;按SB2 转分调整LJMP ON_1 ;按SB3往下调定时：开与关KEY2_F11:CJNE A,#0FDH, MIN_OFFINC M IN_11 ;1路分单元加1MOV R5,MIN_11CJNE R5,#60,MIN_OFF;益处MOV MIN_11,#00HLJMP MIN_OFF ; 转到分显;-------开、关定时ON_1: CJNE A,#0FBH,MIN_OFFK1: MOV A,#88HMOV R7,AMOV P0,AMOV P2,#0FFH;三组都显示开LCALL READLCALL DE250SMCJNE A,01H,ON_1;去抖后比较CJNE A,#0FBH,KEY2_12 ;按SB2 转关LJMP OUT_A ;按SB3调出、处于开状态KEY2_12:CJNE A,#0FDH, K1k2: MOV A,#00H; 显示0关MOV R7,AMOV P0,AMOV P2,#0FFH;LCALL READLCALL DE250SMCJNE A,01H,K2;去抖后比较CJNE A,#0FBH,KEY2_13 ;按SB2 转开LJMP OUT_A ;SB3调出、处关状态KEY2_13:CJNE A,#0FDH,K2 ; 比较按了没LJMP K1 ; 按了SB2、转开OUT_A:POP 00HPOP BPOP ACCPOP PSWRETI;_------读取按键程序READ: MOV A,P1;读取按键MOV R1,ALCALL DE10MSMOV A,P1RET;_----延时程序DE5SM:PUSH 01HMOV R1,#0FFHDJNZ R1,$POP 01HRETDE10MS:PUSH 04HPUSH 05HMOV R4,#0AHDl1: MOV R5,#0FFHDl2: DJNZ R5,$DJNZ R4,Dl1POP 05HPOP 04HRETDE250SM:PUSH 02HPUSH 00HMOV R0,#0FFH DEL: MOV R2,#0FFHDJNZ R2,$DJNZ R0,DELPOP 00HPOP 02HRET;_---调整时间进位程序MIN_AD:INC MINMOV R6,MINCJNE R6,#60,OU1MOV MIN,#00OU1: RETHOUR_AD:INC HOURMOV R6,HOURCJNE R6,#25,OU2MOV HOUR,#00OU2: RETDAY_AD:INC DAYMOV R6,DAYCJNE R6,#32,OU3 ; 是否益出MOV DAY,#01HOU3: RETMON_AD:INC MONMOV R6,MONCJNE R6,#13,OU4 ; 是否益出MOV MON,#01HOU4: RETYEAR_AD:INC YEARMOV R6,YEARCJNE R6,#09,OU5;是否益出MOV YEAR,#00HOU5: RETEND。
