十大轴承损伤故障图解及解决方法

轴承损伤的十大常见现象、原因及改善方法轴承在当代机械设备中是最常用的一种零件，材料方面通常会选择轴承钢，因此每个轴承都有较高的使用寿命。

然而在实际使用中，同样材质同样型号的轴承，会因为工况条件恶劣、外部湿润环境等因素，轴承的实际使用寿命大大减少。

本篇文章就以常见轴承损伤现象提出一些改善方法，希望对您有所帮助。

1.剥离现象：相对运转面呈凹凸状原因：轴承负荷过大、游隙过小、有异物、生锈、高温改善方法：改善工况条件、选择适合的型号、增加游隙、改善润滑2.烧伤现象：轴承发热、变色、卡死原因：游隙过小、润滑不够、负荷过大、预压太紧改善方法：增加游隙、改善油脂、重新定位安装、重新组装3.裂纹现象：目测或者用显微镜能看到轴承有缺口原因：轴承受到冲击、过盈、摩擦、安装不当改善方法：改善工况条件、选更好材质的轴承、改善安装方法、调整配合轴承4.保持架不稳定现象：铆钉脱离架裂原因：力矩负荷过大、转速或变动频繁、润滑不够、有异物、振动剧烈改善方法：检查使用条件、增大润滑、改善板材、注意刚性5.擦伤现象：轴承表面粗糙有微裂原因：润滑不够、有异物、倾斜、断油改善方法：加大油脂润滑、改善预压方法、密封6.生锈现象：表面或者深度生锈原因：包装不到位、防锈没做好、酸碱环境、直接手掌接触改善方法：改善保管方法、改善密封措施、定期查验润滑脂、改善工况条件、戴手套避免手掌直接接触轴承7.磨蚀现象：出现红锈粉原因：过盈不够、摆动频繁、润滑不够、振动剧烈改善方法：油脂分布均匀、改善包装、重新选择适合的轴承8.磨损现象：表面有磨伤、磨痕原因：有异物、润滑不够、滚子偏移改善方法：改善润滑、轴承密封、重新定位9.电蚀现象：有凹坑、呈波般状原因：流动面导电改善方法：电流滂通、做好绝缘措施。

10.蠕变现象：轴承打滑、变色、卡住原因：过盈不足、升温改善方法：配合加大、正确使用、调整相配精度。

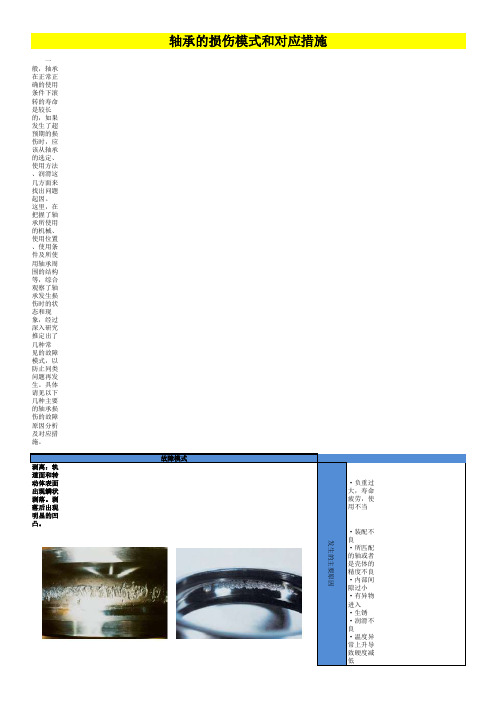

轴承的损伤模式和对应措施
一般，轴承在正常正确的使用条件下滚转的寿命是较长的，如果发生了超预期的损伤时，应该从轴承的选定、使用方法、润滑这几方面来找出问题起因。

这里，在把握了轴承所使用的机械、使用位置、使用条件及所使用轴承周围的结构等，综合观察了轴承发生损伤时的状态和现象，经过深入研究推定出了几种常见的故障模式，以防止同类问题再发生。

具体请见以下几种主要的轴承损伤的故障原因分析及对应措施。

问题起因。

研究推定出了几种常导致的部分内
的锤子敲击、
震动面上涂润滑剂
片状物。

轴承的损伤:梨皮状点蚀损伤状态原因措施在滚道面上产生的弱光泽的暗色梨皮状点蚀。

润滑过程中出现的异物咬入由于空气中的水分而结露。

润滑不良。

改善密封装置。

充分过滤润滑油。

使用合适的润滑剂。

照片 9-1●回转支撑轴承的外圈●滚道面上产生的梨皮状点蚀●凹处底部受到腐蚀照片 9-2●照片 9-1的球●转动面上产生的梨皮状点蚀轴承的损伤:微振磨损损伤状态原因措施由于两个接触面间相对反复微小滑动而产生的磨损。

在滚道面和滚动体的接触部分上产生。

由于发生红褐色或黑色磨损粉未，因而也称微振磨损腐蚀。

润滑不良。

小振幅的摇摆运动。

过盈量不足。

使用适当的润滑剂。

加预压。

检查过盈量。

向配合面上涂润滑剂。

照片 11-1●深沟球轴承的内圈●内径面上产生的微振磨损 ●由于振动造成的损伤照片 11-2●向心推力球轴承的内圈●整个径道面上产生的显著的微振磨损●过盈量不足造成的损伤照片 11-3●双列圆柱滚子轴承的外圈●滚道面上在滚子间距中产生的微振磨损轴承的损伤:卡伤损伤状态原因措施所谓卡伤是由于在滑动面上产生的部分的微小烧伤汇总而产生的表面损伤。

滑道面、滚动面圆周方向的线状伤痕。

滚子端面的摆线状伤痕。

靠近滚子端面过大载荷、过大预压。

润滑不良。

异物咬入。

内圈外圈的倾斜、轴的挠度。

轴、轴承箱的精度不良。

检查载荷的大小。

预压要适当。

改善润滑剂和润滑方法。

检查轴、轴承箱的精度。

照片3-1●自动调心滚子轴承的内圈 ●内圈大挡边面上产生的卡伤 ●原因是急加减速造成的滚子打滑照片 3-2●照片 3-1的球面滚子 ●滚子端面上产生的卡伤●原因是急加减速造成的滚子打滑照片 3-3●推力圆锥滚子轴承的内圈 ●内圈挡边面上产生的挡边●原因是磨损粉末混入，过大载荷造成油膜热裂轴承的损伤:擦伤照片 3-4●向心球轴承的内圈●滚道面上产生的球距的剥离 ●由停转时冲击载荷造成的压痕发展面成损伤状态原因措施所谓擦伤，是在滚道面或滚动面上，由随着滚动的打滑和油膜热裂产生的微小烧伤的汇总而发生的表面损伤。

滚动轴承常见故障,原因及处理方法我跟你说啊，滚动轴承常见故障这事儿，我一开始也是瞎摸索。

就说磨损这个故障吧，这是比较常见的。

我试过好多方法去查看，磨损的原因太多了。

有时候是因为里面进了杂质，就像你家里风扇，要是进了沙子，那肯定转起来就会磨损得快。

还有呢，缺油也会导致磨损，你想啊，轴承相互之间就靠油来润滑减少摩擦的，没油那可不就像两个干巴巴的东西硬磨嘛。

我之前就遇到一个设备，一直运行着，没太注意加油这个事儿，结果轴承磨损得很严重。

处理方法就是先得把磨损的部分清理好，就像给伤口清创一样，然后再加上足够的润滑油，如果磨损太厉害，那只能换零件了。

还有种故障是腐蚀。

我一开始以为腐蚀只是因为接触了些会腐蚀的东西，其实啊，湿度太大也会引起。

我有次把一个设备放在特别潮湿的环境里，时间久了，轴承就被腐蚀了。

说到处理腐蚀这个事儿，要是表面开始有点锈迹的话，就得把锈除干净，就像咱们擦锅上的锈一样，用点砂纸或者专门的除锈剂，然后再做防锈处理，涂些防锈油啥的。

疲劳剥落这个故障也很让人头疼。

这往往是因为轴承长时间承受过重的负荷。

有一次我不小心让设备超负荷工作了一阵子，结果轴承就出现疲劳剥落了。

处理起来就比较麻烦，得查看整个设备的运行状况，调整负荷，然后把已经出现剥落的轴承部件换掉，就像换掉坏了的牙齿一样。

再就是过热了，这多半是润滑不好，或者安装的时候没装对，有偏差。

你得像盖房子要打好基础一样，安装轴承的时候得安装紧实正确。

如果过热了，先检查是不是油不够或者安装的问题，再做相应的解决。

滚动轴承这东西啊，虽然看着小，但是故障起来还真是能让整个设备都出问题，大家平时使用设备的时候，真得多多注意里面这些轴承的状况。

轴承损伤十宗罪条条都是罪魁祸首！一、剥离现象：运转面剥离剥离后呈明显凸凹状原因：负荷过大使用不当安装不良轴或轴承箱精度不良游隙过小异物侵入发生生锈异常高温造成的硬度下降措施：重新研究使用条件重新选择轴承重新考虑游隙检查轴和轴承箱加工精度研究轴承周围设计检查安装时的方法检查润滑剂及润滑方法二、烧伤现象：轴承发热变色，进而烧伤不能旋转原因：游隙过小（包括变形部分游隙过小）润滑不足或润滑剂不当负荷过大（预压过大）滚子偏斜措施：设定适当游隙（增大游隙）检查润滑剂种类确保注入量检查使用条件防止定位误差检查轴承周围设计（包括轴承受热）改善轴承组装方法三、裂纹缺陷现象：部分缺口且有裂纹原因：冲击负荷过大过盈过大有较大剥离摩擦裂纹安装侧精度不良（拐角圆过大）使用不良（用铜锤，卡入大异物）措施：检查使用条件设定适当过盈及检查材质改善安装及使用方法防止摩擦裂纹（检查润滑剂）检查轴承周围设计四、保持架破损现象：铆钉松动或断裂保持架破裂原因：力矩负荷过大高速旋转或转速变动频繁润滑不良卡入异物振动大安装不良（倾斜状态下安装）异常温升（树脂保持架）措施：检查使用条件检查润滑条件重新研究保持架的选择注意轴承使用研究轴和轴承箱刚性五、擦伤卡伤现象：表面粗糙，伴有微小溶敷套圈档边与滚子端面的擦伤称作卡伤原因：润滑不良异物侵入轴承倾斜造成的滚子偏斜轴向负荷大造成的挡边面断油表面粗糙大滚动体滑动大措施：再研究润滑剂、润滑方法检查使用条件设定适宜的预压强化密封性能正常使用轴承六、生锈腐蚀现象：表面局部或全部生锈。

轴承损坏原因分析手册1. 前言2. 轴承的使用2.1 使用注意事项2.2 配合2.3 轴承安装2.4 轴承运转检查3. 轴承的诊断管理3.1 运转中检查与故障处理4.1 轴承的滚动声4.2 轴承的振动4.3 轴承的温度4.4 润滑4 轴承的检查5 运行轨迹与加载荷的方法6 轴承的损伤与对策7.1 剥离7.2 剥皮7.3 卡伤7.4 擦伤7.5 断裂7.6 裂纹、裂缝7.7 保持架的损伤7.8 压痕7.9 梨皮状点蚀7.10 磨损7.11 微振磨损7.12 假性布氏压痕7.13 蠕变7.14 烧伤7.15 电蚀7.16 生锈、伤痕7.17 安装伤痕7.18 变色1. 前言首先非常感谢各位对“HRB”产品给与的厚爱。

此次，我们将新编《“HRB”轴承损坏原因分析手册》一文奉献给广大顾客，以便对大家在预防轴承早期损伤，选择适合使用条件的轴承，进行正确安装和使用，以及准确的润滑等中有所帮助。

滚动轴承在使用过程中由於本身品质和外部条件的原因，其承载能力，旋转精度和减摩能性能等会发生变化，当轴承的性能指标低於使用要求而不能正常工作时，就称为轴承损坏或失效，轴承一旦发生损坏等意外情况时，将会出现其机器、设备停转，功能受到损伤等各种异常现象。

因此需要在短期内查处发生的原因，并采取相应措施，当然，滚动轴承损坏的情况比一般机械零件的损坏要复杂得多，滚动轴承损坏的特点是表现形式多，原因复杂，轴承的损坏除了轴承设计和制造的内在因素外，大部分是由於使用不当，例如：选型布适合（参见顾客须知）、支承设计不合理，安装不当，润滑不良，密封不好等外部因素引起的。

研究滚动轴承损坏的形成和原因具有重要的意义，一方面可以改进使用方法，正确地使用轴承，充分发挥轴承应有的效能，另一方面有助於开发性能更好的新产品。

本文中除了敍述滚动轴承使用中注意事项、安装方法、运转监察等外，还着重介绍轴承损坏的形式和原因及应采取的对策。

2.轴承的使用2.1使用注意事项滚动轴承使精密零件，因而在使用时要求相应地持慎重态度，既变使用了高性能的轴承，如果使用不当，也不能达到预期的性能效果，所以，使用轴承使应注意以下事项：2.1.1保持轴承及其周围环境的清洁。

轴承更换频繁？6张图表总结导致轴承出现故障的原因及解决方案轴承是矿山机械中一种重要的零部件，一旦出现故障，需要及时查明原因并做出相应的对策，严重时则需要更换轴承，频繁的更换轴承需要大量的时间和精力，会影响设备的正常运行和生产进程。

故本文整理了导致轴承出现故障的原因及解决方案，希望可以对大家有所帮助。

一、导致轴承出现故障的原因及解决方案二、轴承存放注意事项1.轴承存放温度轴承出厂前均涂有防锈油，高精密轴承甚至有木箱和胶盒来存放。

如果温度过低或过高都会导致防锈油变质，室温应控制在5-25℃之间，最高不得超过30℃，最低不得低于4℃，否则应采用调温措施，且存储库房应避免阳光直射。

2.轴承仓库湿度过高的湿度会使轴承锈蚀，轴承仓库要保证地方的干爽通风，室内的相对湿度应保持在45%-60%之间。

3.轴承仓库环境轴承最好单独类别存放，当必须与其它物品共同存放时，同存的其它物品不得是酸、碱、盐等化学物品。

轴承应摆放在离开地面0.2m 或以上的木托上，远离暖气管道及水槽、水管。

轴承存放期间应保持油蜡层完好，切忌与其他杂件、工具等混合存放，以免碰撞变形和锈蚀。

4.轴承定期检查根据国家《滚动轴承防锈包装》标准的规定，轴承的防锈期分为半年、一年和两年。

其中短期内需要装机使用的轴承防锈期为半年，一般轴承的防锈期计算起始日期以该产品出厂合格证上所标注的日期为准。

按轴承产品防锈的规定，每10-12个月定期检查一次。

若发现油封包装有生锈现象，应重新进行油封包装。

5.轴承水平放置对外径尺寸200mm以下的轴承可采用货架水平放置，特大型轴承应水平存放在木托上，以免轴承产生椭圆变形。
