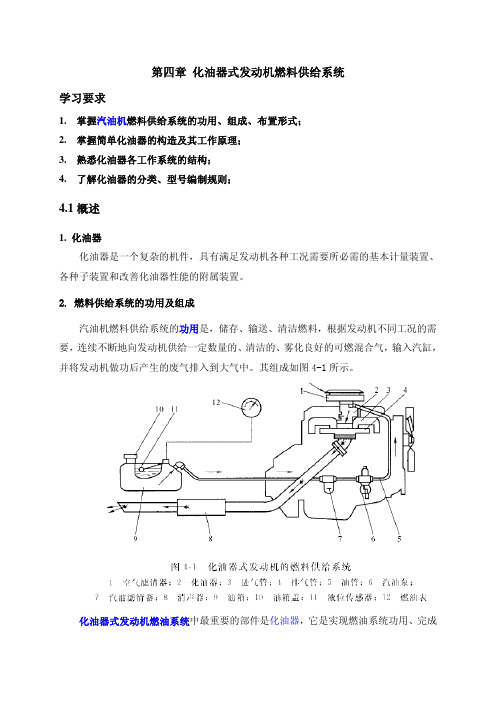

第四章化油器式发动机燃料供给系统学习要求1.掌握汽油机燃料供给系统的功用、组成、布置形式；2.掌握简单化油器的构造及其工作原理；3.熟悉化油器各工作系统的结构；4.了解化油器的分类、型号编制规则；4.1概述1. 化油器化油器是一个复杂的机件，具有满足发动机各种工况需要所必需的基本计量装置、各种子装置和改善化油器性能的附属装置。
2. 燃料供给系统的功用及组成汽油机燃料供给系统的功用是，储存、输送、清洁燃料，根据发动机不同工况的需要，连续不断地向发动机供给一定数量的、清洁的、雾化良好的可燃混合气，输入汽缸，并将发动机做功后产生的废气排入到大气中。
其组成如图4-1所示。
化油器式发动机燃油系统中最重要的部件是化油器，它是实现燃油系统功用、完成可燃混合气配制的主要装置。
此外，燃油系统还包括汽油箱、汽油滤清器、汽油泵、消声器、进气管、排气管、油管和燃油表等辅助装置。
4.2简单化油器与可燃混合气的形成4.2.1简单化油器及其特性简单化油器的组成：如图4-2所示，简单化油器由浮子室、喷管、带有喉管的空气管和节气门等组成。
（1）浮子室和浮子汽油由进油口进入浮子室，浮子室油面高度影响喷出油量的多少，因此，必须保持油面高度一定，为此，设置了浮子，浮子由薄铜皮制成并为空心的，其上有针阀。
当油面低时，浮子下沉，针阀将进油口打开，汽油进入浮子室，油面升高了，浮子上升，直到针阀将进油口封闭，油不再进入，保持油面在规定的高度。
为了保持浮子室内具有一定的气压，浮子室与大气相通，使油面在工作时始终承受大气压力。
即浮子室内油面高度和压力始终不变。
（2）量孔和喷管量孔是一个尺寸和形状都很精确的小孔，控制汽油的流量。
出油量只取决于量孔两端的压力差。
喷管的功用是喷出汽油，装在喉管断面最狭窄处，为防止发动机不工作时，汽油从喷管中流出，喷管口一般较浮子室油面高出2～5mm.（3）喉管它的功用是减小空气流通断面，提高空气流速。
（4）节气门（油门）节气门位于喉管后面，它的功用是控制进入气缸的可燃混合气的数量。
目录任务一任务二任务三任务四电子控制系统的构造与工作原理任务五电控燃油喷射系统故障诊断与排除任务一燃油喷射系统组成及工作原理【任务目标】1.掌握电子控制燃油喷射系统的基本组成；2.掌握电控汽油喷射系统的组成及工作原理；3.能够叙述燃油系统组成；4.能够完成喷油器的检查与更换。
【任务描述】据用户描述，自己的雪佛兰科鲁兹汽车，当打开点火开关起动发动机时，点火多次都不能起动，经用户仔细检查油箱中的燃油足够，其他各个系统均工作正常，在次打开点火开关还是不能起动发动机，用户在次检查燃油箱处，发现燃油箱中的燃油泵没有任何反映，根据用户的上述反映判断可能是燃油泵出现了故障。
【知识储备】一、电子控制燃油喷射系统概述燃油喷射指用喷油器在低压下（250～350kPa）将汽油以雾状直接喷射到进气总管、进气歧管或气缸中，与空气混合形成可燃混合气，其目的是为了提高雾化质量，改善燃烧状况。
根据燃油的喷射位置，电控燃油喷射系统分为缸内喷射式和缸外喷射式。
缸内喷射式将高压涡流喷油器安装在气缸盖上，将汽油直接喷入气缸，比缸外喷射更省油且动力更大。
缸外喷射式将喷油器安装在进气总管上（单点喷射）或各缸进气歧管靠近进气门处（多点喷射）。
汽油在气缸燃烧,必须先喷散成雾状并蒸发,与空气按一定比例混合，这样的混合物叫可燃混合气。
可燃混合气中汽油含量叫可燃混合气浓度,用空燃比“R”或过量空气系数“α”表示。
理论上完全燃烧1kg汽油需要14.7kg空气。
可燃混合气中空气与燃油的比值称为空燃比。
R=14.7（α=1）的混合气称为标准混合气；R＜14.7（α＜1）的混合气称为浓混合气；R＞14.7（α＞1）的混合气称为稀混合气。
冷起动工况时，汽油雾化不良， 要求供给的极浓的混合器，混合气成分为α=0.2～0.6。
在暖机、怠速阶段吸入空气量极少，汽油同样雾化蒸发不良， 需要浓混合气，α=0.6～0.8 。
在加速及大负荷时，为改善汽车加速性能，增大功率，也需要较浓混合气，α=0.85～0.95。
