罗经差的求取方法Compass Error

第八章罗经差的测定罗经及测定罗经差的方法简述：罗经是船舶主要的导航仪器之一，主要用来指示方向。

常用的测定罗经差的方法有：观测陆标方位求罗经差，利用陀螺罗经与磁罗经比对法求罗经差，观测天体方位求罗经差。

第一节利用陆标测定罗经差一、利用陆标测定罗经差原理罗经差ΔC(或陀罗差ΔG)可以根据同一时刻物标真方位TB与其罗方位CB或(陀螺方位GB)之差求得，即：ΔC = TB - CB (8-1-1) 或ΔG = TB - GB (8-1-2)二、观测叠标罗方位求罗经差1．叠标法测定罗经差的步骤如下：(1)在海图上选择合适的叠标，确定目视叠标就是海圈上的叠标：确定其真方位TB；(2)利用罗经方位仪跟踪观测后标方位；随着船舶航行，当发现前、后标重叠时，读取后标罗方位CB(或陀罗方位GB)；(3)计算罗经差：ΔC = TB–CB或ΔG = TB–GB。

若已知当地的磁差Var，可以求得磁罗经的自差Dev = ΔC–Var。

2.利用叠标测定罗经差观测过程中应该注意：(1)尽量选择灵敏度较高、显著易辨海图上标有准确位置的叠标；(2)确保观测海域没有航行危险，防止船舶搁浅或碰撞事故；(3)观测前后要保持船舶恒向、恒速航行，避免使用车舵；(4)准确掌握观测时机，船舶过叠标方位线前将方位仪对准后标，跟踪观测叠标方位，当前标、后标重叠的瞬间读取罗方位。

三、观测单一陆标方位求罗经差1．船位已知时求罗经差方法：（1）使用磁罗经(或陀螺罗经)观测陆标舶罗方位CB (或陀罗方位GB)，同时记下观测时的准确船位(如GPS船位)；（2）将观测船位标绘在海图上，量取从观测船位到陆标的真方位TB；（3）计算罗经差：ΔC = TB–CB (或ΔG = TB – G B )；（4）在海图上查取当地的磁差资料，计算观测时的磁差Var；（5）计算磁罗经自差Dev = ΔC – Var。

2．船位未知时求磁罗经自差方法：可以采用8个航向上物标罗方位的算术平均值代替物标的磁方位，求取自差：（1）船舶在距观测陆标适当的海区旋回并观测N，NE，E，SE，S，SW，W，NW 8个航向时的同一个陆标的罗方位CB N，CB NE，CB E，CB SE，CB S，CB SW，CB W，CB NW；（2）计算8个航向上的平均罗方位代替物标的磁方位MB：8SWWSWSSEENENCBCBCBCBCBCBCBCBMB+++++++=（3）计算8个航向上的自差：DevN = MB – CBN；Dev NE = MB – CB NE；DevE = MB – CBE；Dev SE = MB – CB SE；DevS = MB – CBS；Dev SW = MB – CB SW；DevW = MB – CBW；Dev NW = MB – CB NW（4）在海图上查取当地的磁差资料，计算观测时的磁差Var：（5）用Dev N，Dev NE，Dev E，Dev SE，Dev S，Dev SW，Dev W，Dev NW加上Var可得8个航向上的罗经差。

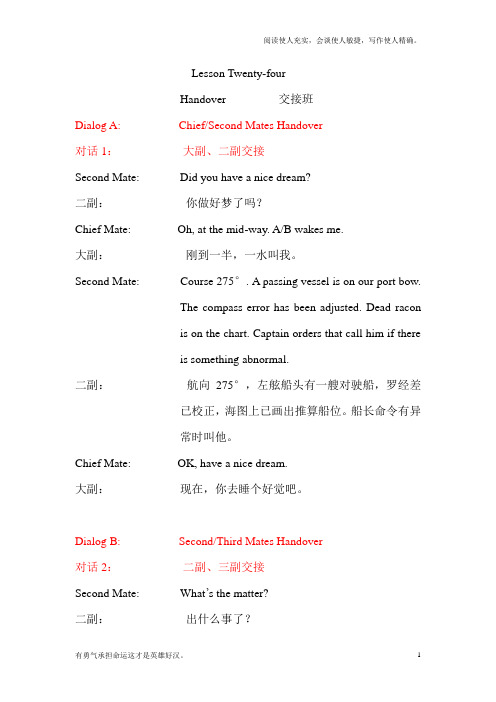

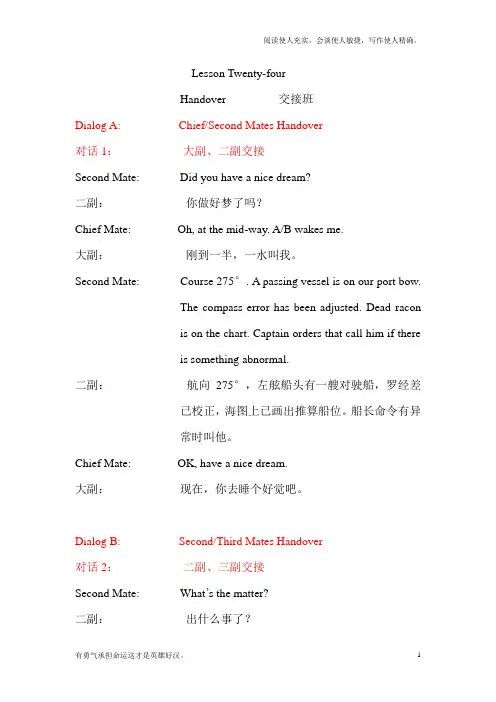

Lesson Twenty-fourHandover 交接班Dialog A: Chief/Second Mates Handover对话1：大副、二副交接Second Mate: Did you have a nice dream?二副：你做好梦了吗？Chief Mate: Oh, at the mid-way. A/B wakes me.大副：刚到一半，一水叫我。

Second Mate: Course 275°. A passing vessel is on our port bow.The compass error has been adjusted. Dead raconis on the chart. Captain orders that call him if thereis something abnormal.二副：航向275°，左舷船头有一艘对驶船，罗经差已校正，海图上已画出推算船位。

船长命令有异常时叫他。

Chief Mate: OK, have a nice dream.大副：现在，你去睡个好觉吧。

Dialog B: Second/Third Mates Handover对话2：二副、三副交接Second Mate: What’s the matter?二副：出什么事了？Third Mate: The wind is so strong. Sea rough. Captain orders:Alter course if necessary. Present course 202°,speed 10.5 knots.三副：风太强了，海面大浪。

船长命令：必要时可转向。

现在航向202°，航速10.5节。

Second Mate: OK. The movie shown in saloon is wonderful.Won’t you watch?二副：好，大台放的电影太好了，你不想看吗？Third Mate: A good sleep is number one choice.三副：睡个好觉是最佳选择。

罗经差，磁差，磁罗经自差及向位换算1.罗经及罗经差罗经差：罗经北向与真北向方向之间存在一个偏差磁罗经刻度盘0°所指的方向称为罗北罗经差是罗北偏离真北的的角度，当罗北偏在真北的东面时为( );罗北偏在真北的西面时为(-)。

以罗北为基准的航向为罗航向CC；以罗北为基准的物标方位为CB与真方位关系：CC=TC-ΔC CB=TB-ΔC陀螺罗经刻度盘0°所指的方向称为陀螺北NG陀螺差是陀螺北NG偏离真北的角度，当陀罗北偏在真北的东面时为（）；当陀罗北偏在真北的西面时为（-）。

以陀罗北NG为基准的航向称为陀罗航向GC;以陀罗北为基准的物标方位称为陀罗方位GB.与真向位之间的关系是:GC=TC-ΔC GC=TB-ΔC罗经差:磁差Var 自差Dev罗经差和自差的代数和ΔC=Var Dev2.磁差当磁罗经仅受地磁的影响时，其磁针的指北端,也就是磁罗经刻度盘0°指向地磁北极，该方向在测者地面真地平平面上的投影，称为磁北 Nm由于地理北极和地磁北极并不重合，地球上某点的磁北线与真北线往往不重合。

把磁北的差Nm偏离真北（Nt)的角度称为磁差Var。

当磁北偏在真北的东面时为( );当磁北偏在真北的西面时为(-)磁差以0°~ 180°计算。

以磁北Nm为基准的航向称为磁航向MC;以磁北(Nm)为基准的物标方位称为磁方位（MB)。

与真向位之间的关系是:MC=Tc-Var MB=TB-Var（2）磁差的变化①磁差随地点的变化：磁差小的地方可为0°，越近磁极磁差越大，最大可达到180°（适用于中低纬地区)②磁差随时间的变化：磁差绝对值每年的变化量叫做年差，通常在0°.2以下。

年差的（）和（-）不是指磁差向东或向西变化，而是指在原有的基础上绝对值的增加（）和减少（-）。

（中版）用（E）或(W)来表示年差的向东（E）或向西（W）的变化。

（英版）③地磁异常与磁暴由于地下埋藏的磁性矿物质的影响，某地区的磁差与附近的磁差有明显的差异，成为地磁异常；地磁场的强烈扰动称为磁暴，它主要与太阳黑子的爆发有关。

观测天体求罗经差
一原理∆c = TB – CB = Var + Dev
∆C为“+”表示罗北偏东“-”表示罗北便西
CB是天体的罗方位，TB是天体的真方位，由于观测时的真实船位未知，所以无法求出天体的真方位，在海上是以推算船位（φc、λc）为基准求得天体的计算方位Ac，来代替天体的真方位TB。

这样，观测天体求罗经差的计算公式为：∆c = Ac – CB
Ac= arc ctg (cosφc tgDec csc LHA – sinφc ctg LHA)
二观测注意事项
1应观测低高度天体的罗方位，其高度应低于30°，最好低于15°2 观测时应尽量保持罗经面的水平
3为避免粗差和减小随机误差的影响，一般应连续观测三次，取平均值作为对应于平均时间的罗方位
4罗经读数读至0.5°，观测时间精确到1m
5观测时应测天体的中心方位
三观测天体求罗经差的方法
1观测低太阳方位求罗经差（或观测低高度行星、恒星方位）
2观测太阳真出没方位求罗经差
3观测北极星方位求罗经差
4利用GPS求罗经差。

利用公式计算太阳低高度方位求取罗经差公式：
其中：AC 为计算方位
dec 为太阳赤纬，与测者纬度同名取正，异名取负，航海天文历查取整小时赤纬
Ψ为测者纬度，不论南北，一律取正
LHA 为天体半圆地方时角，不论东西，一律取正，由航海天文历查取整小时格林时角，加上分秒修正，根据测者经度东加西 得出圆周地方时角，0°到180°为西，180°到360°为东，（即上午观测为东，下午观测为西）再换算成半圆地方时角。

若当tgAC 为负时，AC 为大于90°的角度，所以当用反正切求取方位角度时，显示的度数要加上180°才是所求的方位角 由于此时所求的方位角为半圆读数，需要转化为圆周方位，第一名称与纬度同名，第二名称与半圆地方时角同名。

黄色为可编辑区域圆周方位AC ：106.8°
观测罗经方位：100.0°
罗经差△C
6.8°观测太阳低高度方位求罗经差
tgA C =sin(LHA)
tg(dec)*COSΨ-sinΨ*cos(LHA)
分秒修正，根据测者经度东加西减，）再换算成半圆地方时角。

加上180°才是所求的方位角
称与半圆地方时角同名。

标准罗经误差记录簿Standard compass error record bookM.V.编号： 1 No.： 1自年月日至年月日FM TO根据《1978年海员培训、发证和值班标准国际公约马尼拉修正案》附件2附则A部分第八章关于值班的标准第34条规定：负责航行值班的高级船员应做定期检查，以确保：.1 舵工或自动舵正操作在正确的航向上；.2 标准罗经误差每班至少测定一次，如可能，在任何大幅度改向后也应测定；标准罗经和陀螺罗经应经常进行核对，罗经复示仪与主罗经同步；.3 自动舵至少每班手动测试一次；.4 航行灯和信号灯及其他航行设备正常工作；.5 无线电设备按照本节第86条规定正常工作；以及.6 无人机舱（UMS）控制装置、报警和指示器工作正常。

According to THE MANILA AMENDMENTS TO STCW CONVENTION ANNEX PART A Chapter VIII paragraph 34:The officer in charge of the navigational watch shall make regular checks to ensure that：．1 the person steering the ship or the automatic pilot is steering the correct course；．2 the standard compass error is determined at least once a watch and，when possible，after any major alteration of course；the standard and gyro compasses are frequently compared and repeaters are synchronized with their master compass；．3 the automatic pilot is tested manually at least once a watch；．4 the navigation and signal lights and other navigational equipment are functioning properly；．5 the radio equipment is functioning properly in accordance with paragraph 86 of this section；And．6 the UMS controls．alarms and indicators are functioning properly．测定罗经差的方法一、利用陆标测定罗经差（Observe a natural or artificial range）TB在海图上量取CB在航行中观测ΔC = TB - CB二、陀螺罗经航向比对法求罗经差（Comparing the ship’s heading while give gyro error）已知陀螺罗经误差的情况下，同时观测陀螺罗经和标准罗经读数，求出磁罗经误差TC = GC + ΔGΔC = GC + ΔG - CC三、利用天体测定罗经差（Celestial methods）罗方位CB——用罗经观测太阳或星体得到；真方位TB——以天体的计算方位A C代替。

天测罗经差天测罗经差一、观测注意事项1．观测地高度（h<15°）天体的罗方位，而且当天体介于出没与东西圈之间时观测较为有利。

2．观测时应尽量保持罗经面水平。

3．为避免粗差和减小随机误差的影响，应连续观测三次，取平均值作为对应于平均时间的罗方位。

罗方位读数准确至0。

2度，观测时间取至0。

1分钟以内。

（这是理论上，实际中罗方位准确至0。

5度，观测时间取至1分钟。

）4．观测时应对准天体中心。

二、天测罗经差的方法1．观测低高度太阳方位求罗经差。

（时间方位法。

）2．观测太阳真出没方位求罗经差。

（真出没方位法。

）3．观测北极星方位求罗经差。

（北极星方位法。

）一、观测低高度太阳方位求罗经差计算程序1．观测低高度太阳罗方位CB，同时记下观测时间。

2．求观测时太阳的计算方位Ac,常用方法：《太阳方位表》法；《B105表》或《NP401表》法；计算器法。

3．求罗经差ΔC= Ac – CB.(一) 、利用《太阳方位表》求罗经差1．主表前半册是赤纬与纬度同名，后半册是赤纬与纬度异名。

查表引数为：纬度；赤纬；视时。

2．表中查得方位：第一名称与纬度同名，第二名称上午为E, 下午为W.3．附表可查得太阳赤纬和时差。

附表一般不必进行内差。

4．程序：（1）。

根据观测日期查得太阳赤纬和时差。

（2）。

求观测视时T= T’（地方平时）时差= ZT(区时) /- 经差λ(E/W) 时差（ZT=GMT 区号）。

视时T要换算成上午或下午。

（3）。

计算方位Ac=表列方位内差（纬度；赤纬；视时）（二）、利用《B105表》求罗经差该法不但适用观测低高度太阳方位求罗经差，而且还适用于观测低高度行星方位、恒星方位和月亮方位求罗经差。

由于《B105》中没有列出高度低于5度的天体的方位角，所以在观测低高度天体方位求罗经差时会受到一定的限制。

利用《B105》求计算方位Ac的步骤与利用推算船位求船位线的计算方位大致相同，方位要进行三项内差，即赤纬、时角、纬度内差。
