contents •联接概述与分类•螺纹联接与紧固件•键和花键联接技术•销、铆和焊接等其他联接方式•弹性环联接与过盈配合•新型联接技术发展趋势目录01联接概述与分类联接定义及功能联接定义功能作用常见联接类型介绍01020304螺纹联接键联接销联接过盈联接选择适当联接方法根据使用要求选择根据机械系统的使用要求，如传递的扭矩、定位精度等，选择适当的联接方法。
考虑制造与装配在选择联接方法时，需要考虑零部件的制造精度和装配工艺性。
经济性分析在满足使用要求的前提下，应选择成本较低的联接方法。
强度校核精度控制定期检查与维护避免过度紧固设计与应用注意事项02螺纹联接与紧固件螺纹基本知识与参数螺纹的主要参数螺纹的形成和分类包括大径、小径、中径、螺距、导程、牙型角、螺纹升角等，这些参数决定了螺纹的基本尺寸和形状。
螺纹的旋向与配合螺纹紧固件类型及特点螺栓螺柱螺钉紧定螺钉螺纹联接预紧与防松措施预紧的目的预紧力的控制防松措施强度计算及优化方法强度计算准则01应力分析02优化方法0303键和花键联接技术键联接基本概念及分类键联接定义键的分类平键、半圆键、楔键、切向键等，根据截面形状、工作原理和应用场景不同而区分。
平键、半圆键和楔键特点比较平键特点半圆键特点楔键特点花键联接原理及应用场景花键联接原理应用场景强度校核与失效分析强度校核根据键联接的受力情况和材料力学性质，对键联接进行强度计算和校核，以确保其安全可靠地工作。
失效分析键联接常见的失效形式有压溃、磨损和剪切破坏等。
通过对失效原因的分析，可以提出相应的改进措施，提高键联接的承载能力和使用寿命。
04销、铆和焊接等其他联接方式销及其应用场景介绍销的基本概念和分类01销的应用场景02销的选用原则03铆接原理、分类及操作要点铆接原理铆接是利用铆钉将两个或多个零件联接在一起的方法，通过铆钉的塑性变形或断裂来实现零件的联接。
铆接分类根据铆接方式的不同，可分为普通铆接、密封铆接、干涉铆接等。
第十章:连接连接:连接是连接件与被连接件的组合。
被连接件:泛指各类非标零件。
连接件:又称紧固件。
螺栓、螺母、销、铆钉等。
大部分为标准件。
其它连接方式:利用分子结合力组成的焊接和粘接等。
连接与运动副的区别:运动副——两个构件的可动连接本章的连接→ 指固定连接形式。
各零件之间不能产生相对运动。
例:轴与轴上零件、连杆、箱体与箱盖等。

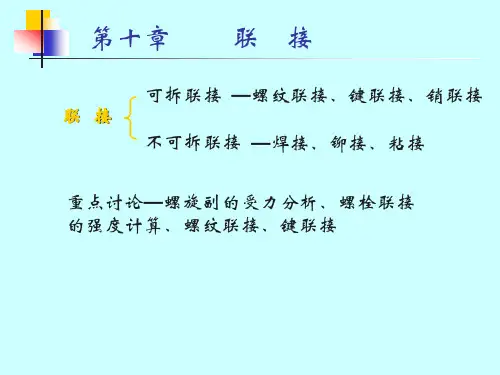

连接的类型:可拆连接:允许多次装拆,不影响使用性能。
螺纹、键等连接。
不可拆连接:必须损坏连接件或被连接件才能拆开。
焊接、铆接、胶粘接等。
本章研究可拆卸的固定连接。
10.1 螺纹的形成及主要参数一 . 螺旋线的形成及类型一条倾斜直线或直角三角形绕在圆柱面上,就形成了螺旋线,其导程是定值。
二 . 螺纹的形成选择一定形状的平面(如三角形、梯形、锯齿形等,沿螺旋线运动,运动时保持图形通过圆柱体轴线。
螺纹线的形成三 . 螺纹的分类1. 按平面形状分(螺纹牙形:三角形、梯形、锯齿形(30、 300、矩形。
2. 按螺旋线数分:单线、多线(一般≤ 4不同线数的右旋螺纹3. 按旋向分:左旋、右旋。
一般为右旋。
刀杆上的连接螺纹为左旋。
4. 按母体为轴或孔分:内螺纹、外螺纹。
内外螺纹旋合组成螺旋副或螺纹副。
5. 按功能分:连接、传动。
丝杠螺母的传动方式(梯形螺纹。
6. 按母体形状:圆柱、圆锥螺纹。
一般为圆柱。
圆锥螺纹有:管螺纹、锥管螺纹螺纹的主要参数(以圆柱螺纹为例: 1. 大径 d (D :外螺纹的牙顶(内螺纹的牙底圆柱直径。
——公称直径。
2. 小径 d 1(D 1 :外螺纹的牙底(内螺纹的牙顶圆柱直径。
——强度计算用直径。
3. 中径 d 2 (D2:螺纹牙厚与牙间相等处的圆柱直径。
—几何计算 ,受力分析尺寸。
4. 螺距 P :螺纹两相邻牙在中径线上对应两点间的轴向距离。
5. 导程 S :同一条螺旋线沿中径圆柱而旋转一周,上升的距离。
同一条螺旋线上的两相邻牙在中径线对应两点的轴向距离。
设螺纹线数为 n ,则 S=nP6. 升角ψ——中径圆柱面上的螺旋线的切线与横截面之间的夹角,相当于将中径圆柱面展开,构成的三角形的倾斜角ψtan ψ=S/πd 2=nP/πd 27. 牙形角α——螺纹轴向剖面内,螺纹牙形相邻两侧间的夹角。
