下载文档原格式

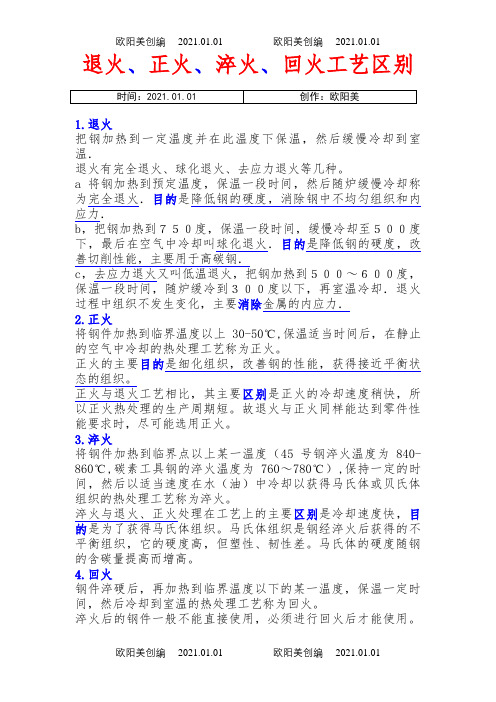

退火、正火、淬火、回火工艺区别1.退火把钢加热到一定温度并在此温度下保温，然后缓慢冷却到室温．退火有完全退火、球化退火、去应力退火等几种。
a将钢加热到预定温度，保温一段时间，然后随炉缓慢冷却称为完全退火．目的是降低钢的硬度，消除钢中不均匀组织和内应力．b，把钢加热到７５０度，保温一段时间，缓慢冷却至５００度下，最后在空气中冷却叫球化退火．目的是降低钢的硬度，改善切削性能，主要用于高碳钢．c，去应力退火又叫低温退火，把钢加热到５００～６００度，保温一段时间，随炉缓冷到３００度以下，再室温冷却．退火过程中组织不发生变化，主要消除金属的内应力．2.正火将钢件加热到临界温度以上30-50℃,保温适当时间后，在静止的空气中冷却的热处理工艺称为正火。
正火的主要目的是细化组织，改善钢的性能，获得接近平衡状态的组织。
正火与退火工艺相比，其主要区别是正火的冷却速度稍快，所以正火热处理的生产周期短。
故退火与正火同样能达到零件性能要求时，尽可能选用正火。
3.淬火将钢件加热到临界点以上某一温度（45号钢淬火温度为840-860℃,碳素工具钢的淬火温度为760～780℃）,保持一定的时间，然后以适当速度在水（油）中冷却以获得马氏体或贝氏体组织的热处理工艺称为淬火。
淬火与退火、正火处理在工艺上的主要区别是冷却速度快，目的是为了获得马氏体组织。
马氏体组织是钢经淬火后获得的不平衡组织，它的硬度高，但塑性、韧性差。
马氏体的硬度随钢的含碳量提高而增高。
4.回火钢件淬硬后，再加热到临界温度以下的某一温度，保温一定时间，然后冷却到室温的热处理工艺称为回火。
淬火后的钢件一般不能直接使用，必须进行回火后才能使用。
因为淬火钢的硬度高、脆性大，直接使用常发生脆断。
通过回火可以消除或减少内应力、降低脆性，提高韧性；另一方面可以调整淬火钢的力学性能，达到钢的使用性能。
根据回火温度的不同，回火可分为低温回火、中温回火和高温回火三种。
A 低温回火１５０～２５０．降低内应力，脆性，保持淬火后的高硬度和耐磨性．B 中温回火３５０～５００；提高弹性，强度．C 高温回火５００～６５０；淬火钢件在高于500℃的回火称为高温回火。
退火、正火、淬火、回火的概念
退火：将工件加热到适当温度，根据材料及工件尺寸采用不同的保温时间，然后进行随炉缓慢冷却，目的是使金属内部组织达到或接近平衡状态，获得良好的工艺性能和使用性能，或者为进一步淬火做组织准备。
（实质是将钢加热奥氏体化后进行珠光体转变）正火：将工件加热到适当温度后在空气中冷却，效果和退火相似，得到的组织更细，常用于改善材料的切削性能。
有时也对一些要求不高的零件做最终热处理。
淬火：将工件加热保温后，在水、由、无机盐或其他有机水溶液等淬冷介质中快速冷却。
淬火后钢件变硬，但同时也变脆。
为了降低钢件的脆性，淬火后将工件在高于室温且低于710℃（AC1点）的某一适当温度进行长时间保温，再进行冷却，这种方式叫做回火。
钢筋退火淬火正火
钢筋的热处理包括退火、正火、淬火和回火。
1. 退火：将钢筋加热到一定温度，保温一段时间，然后缓慢冷却到室温。
退火的目的在于降低钢筋的硬度，消除内应力，提高塑性和韧性。
2. 正火：将钢筋加热到临界温度以上30~50℃，保温适当时间后，在静止的空气中冷却。
正火的主要目的是细化组织，改善钢筋的性能，获得接近平衡状态的组织。
正火与退火工艺相比，其主要区别是正火的冷却速度稍快，所以正火热处理的生产周期短。
3. 淬火：将钢筋加热到临界点以上，保温一段时间，迅速冷却至室温或让在稍高于Ms点温度等温转变，得到马氏体或者下贝氏体，提高钢件硬度。
4. 回火：将淬火后的钢筋在加热到临界点以下的某一温度，保温一段时间，再以适当的速度冷却到室温。
回火的目的是降低脆性，消除内应力，稳定尺寸。
一般情况下是最后一道工序。
这一过程随着保温温度的不同，马氏体会发生不同的转变。

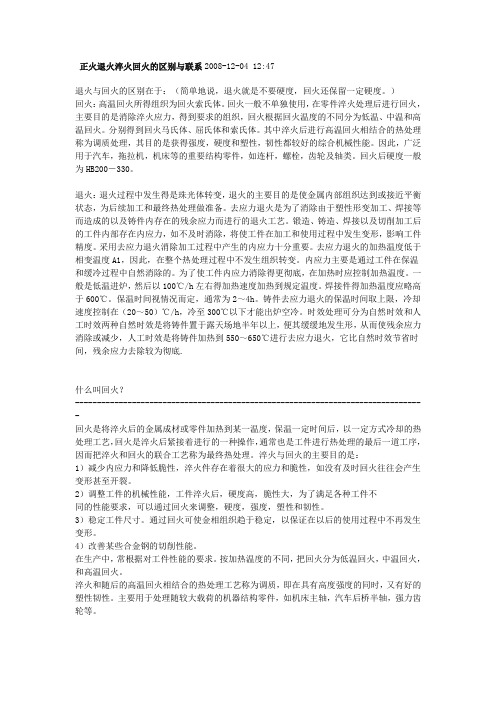

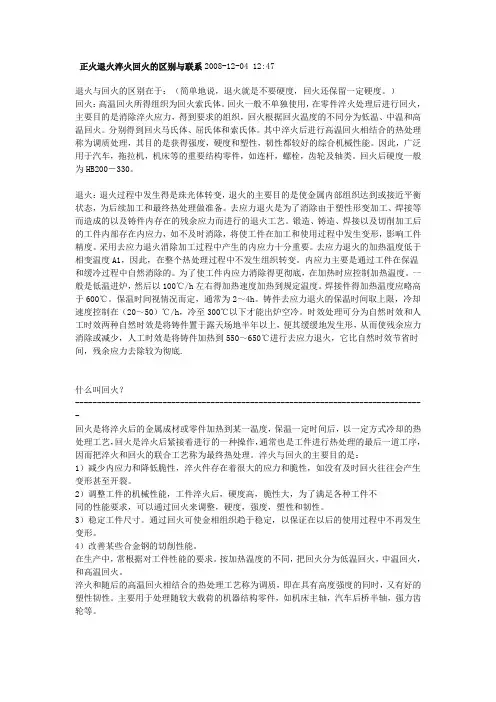

正火退火淬火回火的区别与联系2008-12-04 12:47退火与回火的区别在于：（简单地说，退火就是不要硬度，回火还保留一定硬度。
）回火：高温回火所得组织为回火索氏体。
回火一般不单独使用，在零件淬火处理后进行回火，主要目的是消除淬火应力，得到要求的组织，回火根据回火温度的不同分为低温、中温和高温回火。
分别得到回火马氏体、屈氏体和索氏体。
其中淬火后进行高温回火相结合的热处理称为调质处理，其目的是获得强度，硬度和塑性，韧性都较好的综合机械性能。
因此，广泛用于汽车，拖拉机，机床等的重要结构零件，如连杆，螺栓，齿轮及轴类。
回火后硬度一般为HB200－330。
退火：退火过程中发生得是珠光体转变，退火的主要目的是使金属内部组织达到或接近平衡状态，为后续加工和最终热处理做准备。
去应力退火是为了消除由于塑性形变加工、焊接等而造成的以及铸件内存在的残余应力而进行的退火工艺。
锻造、铸造、焊接以及切削加工后的工件内部存在内应力，如不及时消除，将使工件在加工和使用过程中发生变形，影响工件精度。
采用去应力退火消除加工过程中产生的内应力十分重要。
去应力退火的加热温度低于相变温度A1，因此，在整个热处理过程中不发生组织转变。
内应力主要是通过工件在保温和缓冷过程中自然消除的。
为了使工件内应力消除得更彻底，在加热时应控制加热温度。
一般是低温进炉，然后以100℃/h左右得加热速度加热到规定温度。
焊接件得加热温度应略高于600℃。
保温时间视情况而定，通常为2～4h。
铸件去应力退火的保温时间取上限，冷却速度控制在（20～50）℃/h，冷至300℃以下才能出炉空冷。
时效处理可分为自然时效和人工时效两种自然时效是将铸件置于露天场地半年以上，便其缓缓地发生形，从而使残余应力消除或减少，人工时效是将铸件加热到550～650℃进行去应力退火，它比自然时效节省时间，残余应力去除较为彻底.什么叫回火？--------------------------------------------------------------------------------回火是将淬火后的金属成材或零件加热到某一温度，保温一定时间后，以一定方式冷却的热处理工艺，回火是淬火后紧接着进行的一种操作，通常也是工件进行热处理的最后一道工序，因而把淬火和回火的联合工艺称为最终热处理。
◆退火工艺退火是将金属和合金加热到适当温度，保持一定时间，然后缓慢冷却的热处理工艺。
退火后组织亚共析钢是铁素体加片状珠光体；共析钢或过共析钢则是粒状珠光体。
总之退火组织是接近平衡状态的组织。
◆正火工艺正火工艺是将钢件加热到Ac3（或Acm）以上30～50℃，保温适当的时间后，在静止的空气中冷却的热处理工艺。
把钢件加热到Ac3以上100～150℃的正火则称为高温正火。
对于中、低碳钢的铸、锻件正火的主要目的是细化组织。
与退火相比，正火后珠光体片层较细、铁素体晶粒也比较细小，因而强度和硬度较高。
低碳钢由于退火后硬度太低，切削加工时产生粘刀的现象，切削性能差，通过正火提高硬度，可改善切削性能，某些中碳结构钢零件可用正火代替调质，简化热处理工艺。
过共析钢正火加热刀Acm以上，使原先呈网状的渗碳体全部溶入到奥氏体，然后用较快的速度冷却，抑制渗碳体在奥氏体晶界的析出，从而能消除网状碳化物，改善过共析钢的组织。
焊接件要求焊缝强度的零件用正火来改善焊缝组织，保证焊缝强度。
在热处理过程中返修零件必须正火处理，要求力学性能指标的结构零件必须正火后进行调质才能满足力学性能要求。
中、高合金钢和大型锻件正火后必须加高温回火来消除正火时产生的内应力。
有些合金钢在锻造时产生部分马氏体转变，形成硬组织。
为了消除这种不良组织采取正火时，比正常正火温度高20℃左右加热保温进行正火。
正火工艺比较简便，有利于采用锻造余热正火，可节省能源和缩短生产周期。
正火工艺与操作不当也产生组织缺陷，与退火相似，补救方法基本相同。
淬火是：将金属工件加热到某一适当温度并保持一段时间，随即浸入淬冷介质中快速冷却的金属热处理工艺。
常用的淬冷介质有盐水、水、矿物油、空气等。
淬火可以提高金属工件的硬度及耐磨性，因而广泛用于各种工、模、量具及要求表面耐磨的零件（如齿轮、轧辊、渗碳零件等）。
通过淬火与不同温度的回火配合，可以大幅度提高金属的强度、韧性及疲劳强度，并可获得这些性能之间的配合（综合机械性能）以满足不同的使用要求。
1.退火把钢加热到一定温度并在此温度下保温,然后缓慢冷却到室温．退火有完全退火、球化退火、去应力退火等几种.a将钢加热到预定温度,保温一段时间,然后随炉缓慢冷却称为完全退火．目的是降低钢的硬度,消除钢中不均匀组织和内应力．b,把钢加热到７５０度,保温一段时间,缓慢冷却至５００度下,最后在空气中冷却叫球化退火．目的是降低钢的硬度,改良切削性能,主要用于高碳钢．c,去应力退火又叫低温退火,把钢加热到５００～６００度,保温一段时间,随炉缓冷到３００度以下,再室温冷却．退火过程中组织不产生变更,主要消除金属的内应力．2.正火将钢件加热到临界温度以上30-50℃,保温适当时间后,在静止的空气中冷却的热处理工艺称为正火.正火的主要目的是细化组织,改良钢的性能,获得接近平衡状态的组织.正火与退火工艺相比,其主要区别是正火的冷却速度稍快,所以正火热处理的生产周期短.故退火与正火同样能达到零件性能要求时,尽可能选用正火.3.淬火将钢件加热到临界点以上某一温度（45号钢淬火温度为84 0-860℃,碳素东西钢的淬火温度为760～780℃）,坚持一定的时间,然后以适当速度在水（油）中冷却以获得马氏体或贝氏体组织的热处理工艺称为淬火.淬火与退火、正火处理在工艺上的主要区别是冷却速度快,目的是为了获得马氏体组织.马氏体组织是钢经淬火后获得的不服衡组织,它的硬度高,但塑性、韧性差.马氏体的硬度随钢的含碳量提高而增高.4.回火钢件淬硬后,再加热到临界温度以下的某一温度,保温一定时间,然后冷却到室温的热处理工艺称为回火.淬火后的钢件一般不克不及直接使用,必须进行回火后才干使用.因为淬火钢的硬度高、脆性大,直接使用常产生脆断.通过回火可以消除或减少内应力、降低脆性,提高韧性；另一方面可以调整淬火钢的力学性能,达到钢的使用性能.按照回火温度的不合,回火可分为低温回火、中温回火和低温回火三种.A 低温回火１５０～２５０．降低内应力,脆性,坚持淬火后的高硬度和耐磨性．B 中温回火３５０～５００；提高弹性,强度．C 低温回火５００～６５０；淬火钢件在高于500℃的回火称为低温回火.淬火钢件经低温淬火后,具有良好综合力学性能（既有一定的强度、硬度,又有一定的塑性、韧性）.所以一般中碳钢和中碳合金钢常采取淬火后的低温回火处理.轴类零件应用最多.淬火+低温。
退火、正火、淬火、回火对比和区别1、退火、正火、淬火、回火是整体热处理中的四种基本工艺，称为“四把火”，其中的淬火与回火关系密切，常常配合使用，缺一不可。
整体热处理是对工件整体加热，然后以适当的速度冷却，以改变其整体力学性能的金属热处理工艺。
2、退火：是将工件加热到适当温度，根据材料和工件尺寸采用不同的保温时间，然后进行缓慢冷却，目的是使金属内部组织达到或接近平衡状态，获得良好的工艺性能和使用性能，或者为进一步淬火作组织准备。
3、正火；是将工件加热到适宜的温度后在空气中冷却，正火的效果同退火相似，只是得到的组织更细，常用于改善材料的切削性能，也有时用于对一些要求不高的零件作为最终热处理。
4、淬火；是将工件加热保温后，在水、油或其它无机盐、有机水溶液等淬冷介质中快速冷却。
淬火后钢件变硬，但同时变脆。
为了降低钢件的脆性，将淬火后的钢件在高于室温而低于710℃的某一适当温度进行长时间的保温，再进行冷却，这种工艺称为回火。
以下是网上查阅的资料，可以了解退火、淬火、回火的差异和作用，供参考：1.退火概念:所谓退火，就是将金属或合金加热到适当温度，保温一定时间，然后随炉缓慢冷却的热处理工艺，其实质是将钢加热奥氏体化后进行珠光体转变。
退火目的和作用:(1)降低钢的硬度，提高塑性，以利于切削加工及冷变形加工;(2)细化晶粒，消除因锻、焊等引起的组织缺陷，均匀钢的组织成分，改善钢的性能或为以后的热处理作准备;(3)消除钢中的内应力，以防止变形或开裂。
2.淬火概念:淬火就是将钢加热到Ac3或Ac1点以上某一温度，保持一定时间，然后以适当速度冷却获得马氏体和(或)贝氏体组织的热处理工艺。
淬火目的和作用:淬火的目的是使过冷奥氏体进行马氏体(或贝氏体)转变，得到马氏体（或贝氏体）组织，然后配合以不同温度的回火，获得所需的力学性能。
(注: 淬火态工件不允许直接投入现场使用，通常在此之后必须实时进行1~2 次或以上之回火加工，以调整其组织及应力等。
退火、正火、淬cuì火和回火钢材的热处理：工业四火，它们是：退火、正火、淬火[ cuì huǒ ]、回火今天我们就来谈谈它们的区别退火就是将金属缓慢加热到一定温度保温一段时间然后缓慢的冷却到室温想一想你煮了碗面但是太烫了所以你要把它放一边让它冷一冷再吃退火就是这个道理正火就是将金属加热到临界温度以上30-50℃保温适当时间后在空气中冷却的热处理工艺听起来只不过正火的冷却速度稍快生产周期短因为正火是这样降温的↓↓↓往往能更快吃到面也就是能更快的得到产品所以退火与正火同样能达到零件性能要求时尽可能选用正火如果说退火和正火是亲兄弟那淬火和回火就是不离不弃的好伙伴了淬火就是将金属加热到临界点以上这个时候金属内部的结构和状态就会发生变化—奥氏体化我们需要保温一定的时间来让金属进行这种变化然后以大于临界冷却速度冷却以得到介稳态马氏体组织或下贝氏体组织这个快速冷却的方法通常是这样的淬火后就得到了马氏体组织但是这个组织状态内部结构极其不平衡虽然硬度高但塑性、韧性差脆性也大因此淬火后的金属不会作为成品出厂毕竟厂家也不傻这种不能进行二次加工的比Iphone 6s 屏幕都脆的金属没人会要所以回火的作用就体现出来了！在金属被淬硬后将其加热到临界温度以下的某一温度保温一段时间让金属内组织能够均匀分配之后再冷却到室温就能得到既有一定的强度、硬度又有一定的塑性、韧性的成品这就是1+1>2的完美例子！说了上面那么多关于退火、正火、淬火、回火的区别，也就差不多了，所以，其实“淬火”和“回火”可以让面也爽脆起来嘛~。
退火、正火、淬火、回火的定义(概念)、种类、目的退火、正火、淬火和回火是金属材料加工处理中常用的热处理工艺。
它们在改变金属材料的结构和性能方面起着重要作用。
下面我将详细介绍这四种热处理工艺的定义、种类和目的。
一、退火的定义、种类和目的退火是指将金属材料加热至一定温度，然后在适当时间内缓慢冷却到常温，目的是使金属材料的组织、性能得到改善。
根据不同的金属材料和工艺要求，退火可以分为完全退火、球化退火、局部退火等不同种类。
完全退火适用于细化组织、低硬度和高塑性要求的材料；球化退火适用于高碳钢、合金钢等材料的球化组织，提高加工性能；局部退火适用于局部加工后的材料，消除残余应力。
二、正火的定义、种类和目的正火是指将金属材料加热至临界温度以上，然后在空气中冷却或水中淬火，目的是提高金属材料的硬度和强度。
常见的正火工艺包括空气冷却正火、水淬火等。
空气冷却正火适用于一些低碳钢、合金钢，可以提高硬度和强度；水淬火适用于中高碳钢、合金钢，可以获得更高的硬度和强度。
三、淬火的定义、种类和目的淬火是指将金属材料加热至临界温度以上，然后迅速冷却到室温，以获得马氏体组织和高硬度。
淬火可以分为油淬火、水淬火、盐浴淬火等多种类型。
油淬火适用于较低碳含量的钢，可以降低变形和开裂；水淬火适用于中高碳钢，能够获得更高的硬度和强度；盐浴淬火适用于部分合金钢和特殊材料，可以减少氧化和脱碳。
四、回火的定义、种类和目的回火是指将经过淬火处理的金属材料加热至较低温度，然后进行适当时长的保温，最终冷却。
回火的目的是消除淬火过程中产生的残余应力，调整组织和提高韧性。
常见的回火工艺有低温回火、中温回火、高温回火等种类。
低温回火适用于高碳合金钢，可以保持硬度的同时提高韧性；中温回火适用于一些工具钢，能使硬度和韧性达到平衡；高温回火适用于低碳钢和合金钢，有助于提高韧性。
个人观点和理解热处理工艺是金属材料加工中至关重要的一环，不同的工艺可以改变金属材料的结构和性能，从而满足不同的工程要求。
淬⽕、回⽕、正⽕、退⽕的区别你都分清楚了吗？钢的淬⽕是将钢加热到临界温度Ac3（亚共析钢）或Ac1（过共析钢）以上温度，保温⼀段时间，使之全部或部分奥⽒体化，然后以⼤于临界冷却速度的冷速快冷到Ms以下（或Ms附近等温）进⾏马⽒体（或贝⽒体）转变的热处理⼯艺。
通常也将铝合⾦、铜合⾦、钛合⾦、钢化玻璃等材料的固溶处理或带有快速冷却过程的热处理⼯艺称为淬⽕。
淬⽕的⽬的：1）提⾼⾦属成材或零件的机械性能。
例如：提⾼⼯具、轴承等的硬度和耐磨性，提⾼弹簧的弹性极限，提⾼轴类零件的综合机械性能等。
2）改善某些特殊钢的材料性能或化学性能。
如提⾼不锈钢的耐蚀性，增加磁钢的永磁性等。
淬⽕冷却时，除需合理选⽤淬⽕介质外，还要有正确的淬⽕⽅法，常⽤的淬⽕⽅法，主要有单液淬⽕，双液淬⽕，分级淬⽕、等温淬⽕，局部淬⽕等。
钢铁⼯件在淬⽕后具有以下特点：①得到了马⽒体、贝⽒体、残余奥⽒体等不平衡（即不稳定）组织。
②存在较⼤内应⼒。
③⼒学性能不能满⾜要求。
因此，钢铁⼯件淬⽕后⼀般都要经过回⽕什么叫回⽕？回⽕是将淬⽕后的⾦属成材或零件加热到某⼀温度，保温⼀定时间后，以⼀定⽅式冷却的热处理⼯艺，回⽕是淬⽕后紧接着进⾏的⼀种操作，通常也是⼯件进⾏热处理的最后⼀道⼯序，因⽽把淬⽕和回⽕的联合⼯艺称为最终处理。
淬⽕与回⽕的主要⽬的是：1）减少内应⼒和降低脆性，淬⽕件存在着很⼤的应⼒和脆性，如没有及时回⽕往往会产⽣变形甚⾄开裂。
2）调整⼯件的机械性能，⼯件淬⽕后，硬度⾼，脆性⼤，为了满⾜各种⼯件不同的性能要求，可以通过回⽕来调整，硬度，强度，塑性和韧性。
3）稳定⼯件尺⼨。
通过回⽕可使⾦相组织趋于稳定，以保证在以后的使⽤过程中不再发⽣变形。
4）改善某些合⾦钢的切削性能。
回⽕的作⽤在于：①提⾼组织稳定性，使⼯件在使⽤过程中不再发⽣组织转变，从⽽使⼯件⼏何尺⼨和性能保持稳定。
②消除内应⼒，以便改善⼯件的使⽤性能并稳定⼯件⼏何尺⼨。
③调整钢铁的⼒学性能以满⾜使⽤要求。
钢的热处理种类分为整体热处理和表面热处理两大类。
常用的整体热处理有退火，正火、淬火和回火：1、退火把钢加热到一定温度并在此温度下保温，然后缓慢冷却到室温。
退火有完全退火、球化退火、去应力退火等几种。
a将钢加热到预定温度，保温一段时间，然后随炉缓慢冷却称为完全退火。
目的是降低钢的硬度，消除钢中不均匀组织和内应力。
b，把钢加热到750度，保温一段时间，缓慢冷却至500度下，最后在空气中冷却叫球化退火。
目的是降低钢的硬度，改善切削性能，主要用于高碳钢。
c，去应力退火又叫低温退火，把钢加热到500～600度，保温一段时间，随炉缓冷到300度以下，再室温冷却。
退火过程中组织不发生变化，主要消除金属的内应力。
2、正火将钢件加热到临界温度以上30-50℃，保温适当时间后，在静止的空气中冷却的热处理工艺称为正火。
正火的主要目的是细化组织，改善钢的性能，获得接近平衡状态的组织。
正火与退火工艺相比，其主要区别是正火的冷却速度稍快，所以正火热处理的生产周期短。
故退火与正火同样能达到零件性能要求时，尽可能选用正火。
3、淬火将钢件加热到临界点以上某一温度(45号钢淬火温度为840-860℃，碳素工具钢的淬火温度为760～780℃)，保持一定的时间，然后以适当速度在水(油)中冷却以获得马氏体或贝氏体组织的热处理工艺称为淬火。
淬火与退火、正火处理在工艺上的主要区别是冷却速度快，目的是为了获得马氏体组织。
马氏体组织是钢经淬火后获得的不平衡组织，它的硬度高，但塑性、韧性差。
马氏体的硬度随钢的含碳量提高而增高。
最常见的有水冷淬火、油冷淬火、空冷淬火等。
4、回火钢件淬硬后，再加热到临界温度以下的某一温度，保温一定时间，然后冷却到室温的热处理工艺称为回火。
淬火后的钢件一般不能直接使用，必须进行回火后才能使用。
因为淬火钢的硬度高、脆性大，直接使用常发生脆断。
通过回火可以消除或减少内应力、降低脆性，提高韧性；另一方面可以调整淬火钢的力学性能，达到钢的使用性能。
钢铁整体热处理大致有退火、正火、淬火和回火四种基本工艺。
退火→将工件加热到适当温度，根据材料和工件尺寸采用不同的保温时间，然后进行缓慢冷却(冷却速度最慢)，目的是使金属内部组织达到或接近平衡状态，获得良好的工艺性能和使用性能，或者为进一步淬火作组织准备。
正火→将工件加热到适宜的温度后在空气中冷却，正火的效果同退火相似，只是得到的组织更细，常用于改善材料的切削性能，也有时用于对一些要求不高的零件作为最终热处理。
淬火→将工件加热保温后，在水、油或其它无机盐、有机水溶液等淬冷介质中快速冷却。
淬火后钢件变硬，但同时变脆。
GB/T699-1999标准规定的45钢推荐热处理制度为850℃正火、840℃淬火、600℃回火为了降低钢件的脆性，将淬火后的钢件在高于室温而低于710℃的某一适当温度进行长时间的保温，再进行冷却，这种工艺称为回火。
按回火温度的不同，可将回火分为低温回火、中温回火、高温回火。
根据工件性能要求的不同，按其回火温度的不同，可将回火分为以下几种：（一）低温回火（150－250度）低温回火所得组织为回火马氏体。
其目的是在保持淬火钢的高硬度和高耐磨性的前提下，降低其淬火内应力和脆性，以免使用时崩裂或过早损坏。
它主要用于各种高碳的切削刃具，量具，冷冲模具，滚动轴承以及渗碳件等，回火后硬度一般为HRC58－64。
（二）中温回火（250－500度）中温回火所得组织为回火屈氏体。
其目的是获得高的屈服强度，弹性极限和较高的韧性。
因此，它主要用于各种弹簧和热作模具的处理，回火后硬度一般为HRC35－50。
（三）高温回火（500－650度）高温回火所得组织为回火索氏体。
习惯上将淬火加高温回火相结合的热处理称为调质处理，其目的是获得强度，硬度和塑性，韧性都较好的综合机械性能。
因此，广泛用于汽车，拖拉机，机床等的重要结构零件，如连杆，螺栓，齿轮及轴类。
回火后硬度一般为HB200－330。
退火、正火、淬火、回火是整体热处理中的“四把火”，其中的淬火与回火关系密切，常常配合使用，缺一不可。
解释退火,正火,淬火,回火的含义
退火、正火、淬火和回火是金属加工过程中常见的四种火处理工艺。
它们的含义如下:
1. 退火(Cooling):在较高的温度下将金属加热,然后迅速冷却的过程。
退火可以使金属内部组织变得均匀,消除过度的熔融和结晶,使金属表面硬度降低,韧性提高,从而得到所需的形状和尺寸。
退火通常用于加工过程中去除氧化皮和改善材料表面的硬度和耐磨性。
2. 正火(Hot pressing):在适当的温度下将金属加热,使其密度增加,硬度提高,从而获得所需的形状和尺寸。
正火可以消除材料的脆性,提高材料的强度和韧性。
正火通常用于加工过程中去除氧化皮和改善材料表面的硬度和耐磨性。
3. 淬火(热处理):在适当的温度下将金属加热,使其硬度增加,然后迅速冷却的过程。
淬火可以使金属表面的硬度提高,内部的韧性和强度降低。
淬火通常用于加工过程中去除氧化皮和改善材料表面的硬度和耐磨性。
4. 回火(Re恒温):在较低的温度下将金属加热,使其密度降低,硬度提高,从而获得所需的形状和尺寸。
回火可以消除材料的脆性,提高材料的强度和韧性。
回火通常用于加工过程中去除氧化皮和改善材料表面的硬度和耐磨性。
除了上述四种火处理工艺,还有其他一些火处理工艺,如渗碳、氮化等。
在金属加工过程中,选择适当的火处理工艺取决于加工材料和加工要求。
解释退火,正火,淬火,回火的含义篇一：退火、正火、淬火和回火是金属热处理中的四种常见方法。
以下是它们的含义和简要解释:1. 退火 (annealing)退火是一种温和的热处理方法，用于消除金属的残余应力和均匀化组织。
退火通常在高温下进行，使金属缓慢加热并保温一段时间，然后缓慢冷却。
这样可以减轻金属的变形和裂纹，并使组织均匀化。
退火通常用于碳钢、合金钢和铜合金等材料。
2. 正火 (normalizing)正火是一种热处理方法，用于改善材料的韧性和塑性。
正火通常在高温下进行，使金属缓慢加热并保温一段时间，然后在空气中冷却。
这样可以消除材料的脆性，增加韧性和塑性，适合用于高温和高压的工作环境。
正火通常用于铝合金、铜合金和钛合金等材料。
3. 淬火 (quenching)淬火是一种热处理方法，用于提高材料的硬度和耐磨性。
淬火通常在高温下进行，使金属缓慢加热并保温一段时间，然后快速冷却。
这样可以使金属内部的组织变得非常紧密，从而增加硬度和耐磨性。
淬火通常用于钢材、轴承钢和工具钢等材料。
4. 回火 (tempering)回火是一种热处理方法，用于改善材料的韧性和强度。
回火通常在高温下进行，使金属缓慢加热并保温一段时间，然后在空气中冷却。
这样可以平衡金属内部的组织，减轻材料的脆性，增加韧性和强度。
回火通常用于高温和高压的工作环境，例如汽车发动机缸盖和连杆等部件。
以上是四种常见金属热处理方法的定义和简要解释。
不同的热处理方法对金属的性能和行为有不同的影响，因此在实际应用中需要根据具体情况选择适当的热处理方法。
篇二：退火、正火、淬火和回火是金属加工过程中常见的热处理工艺。
这些工艺旨在提高金属的硬度、韧性和耐磨性，同时也可以减少金属的变形和开裂风险。
下面是这些工艺的含义和简要说明:1. 退火 (Annealing)退火是一种软化金属的工艺，目的是使金属在加工或铸造后得到均匀的硬度和结构。
通常情况下，金属在加工或铸造后会存在一些应力和硬度不均的问题，退火可以帮助这些金属慢慢软化，从而使其更加均匀和稳定。
正火退火回火淬火的区
别
Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】
1.退火
把钢加热到一定温度并在此温度下保温，然后缓慢冷却到室温．
退火有完全退火、球化退火、去应力退火等几种。
a将钢加热到预定温度，保温一段时间，然后随炉缓慢冷却称为完全退火．目的是降低钢的硬度，消除钢中不均匀组织和内应力．
b，把钢加热到７５０度，保温一段时间，缓慢冷却至５００度下，最后在空气中冷却叫球化退火．目的是降低钢的硬度，改善切削性能，主要用于高碳钢．
c，去应力退火又叫低温退火，把钢加热到５００～６００度，保温一段时间，随炉缓冷到３００度以下，再室温冷却．退火过程中组织不发生变化，主要消除金属的内应力．
2.正火
将钢件加热到临界温度以上30-50℃,保温适当时间后，在静止的空气中冷却的热处理工艺称为正火。
正火的主要目的是细化组织，改善钢的性能，获得接近平衡状态的组织。
正火与退火工艺相比，其主要区别是正火的冷却速度稍快，所以正火热处理的生产周期短。
故退火与正火同样能达到零件性能要求时，尽可能选用正火。
3.淬火
将钢件加热到临界点以上某一温度（45号钢淬火温度为840-860℃,碳素工具钢的淬火温度为76 0～780℃）,保持一定的时间，然后以适当速度在水（油）中冷却以获得马氏体或贝氏体组织的热处理工艺称为淬火。
淬火与退火、正火处理在工艺上的主要区别是冷却速度快，目的是为了获得马氏体组织。
马氏体组织是钢经淬火后获得的不平衡组织，它的硬度高，但塑性、韧性差。
马氏体的硬度随钢的含碳量提高而增高。
4.回火
钢件淬硬后，再加热到临界温度以下的某一温度，保温一定时间，然后冷却到室温的热处理工艺称为回火。
淬火后的钢件一般不能直接使用，必须进行回火后才能使用。
因为淬火钢的硬度高、脆性大，直接使用常发生脆断。
通过回火可以消除或减少内应力、降低脆性，提高韧性；另一方面可以调整淬火钢的力学性能，达到钢的使用性能。
根据回火温度的不同，回火可分为低温回火、中温回火和高温回火三种。
A低温回火１５０～２５０．降低内应力，脆性，保持淬火后的高硬度和耐磨性．
B中温回火３５０～５００；提高弹性，强度．
C高温回火５００～６５０；淬火钢件在高于500℃的回火称为高温回火。
淬火钢件经高温淬火后，具有良好综合力学性能（既有一定的强度、硬度，又有一定的塑性、韧性）。
所以一般中碳钢和中碳合金钢常采用淬火后的高温回火处理。
轴类零件应用最多。
淬火+高温回火称为调质处理。
