人机工程学案例
—学生公寓盥洗室的人机学评析和改进设计
目录
1选题背景 (1)
2课题调研 (2)
2.1 调查表 (2)
2.2 调查统计结果 (2)
2.3调查小结 (3)
3人机评析及改进准备 (3)
3.1盥洗室的布局 (3)
3.2盥洗室的水池 (4)
3.3 盥洗室中的浴室评析 (5)
3.4 盥洗室的环境 (5)
4 改进设计 (6)
4.1浴室布局的改进 (6)
4.2盥洗室的改进 (7)
4.3 浴室衣架的改进设计 (8)
4.4 浴室的灯具创新分布 (8)
5结果分析 (8)
6设计体会 (8)
附录确定盥洗池外缘高度的参考资料 (9)
参考文献 (10)
1选题背景（作业空间的现状）
当今中国高校的学生宿舍己经公寓化，服务性设施也在改进。
有关资料将我国高校的学生宿舍发展分为三个阶段。
了解三个阶段中宿舍楼盥洗室的发展情况，将使本文的评析更加具有现实针对性。
1 )解放后到文化大革命以前，学生宿舍每层有集中的盥洗室和卫生间。
2) 1977年文化大革命后，新学生宿舍楼采用砖混结构中廊式布局，通常6-7层，每层采用集中的盥洗室和卫生间。
中央走道两侧排列房间和公用的盥洗室及卫生间。
3) 1990年以来宿舍分三类：①单元式学生公寓。
一般是3间宿舍共用一个中厅、盥洗室和卫生间(由于低年级学生每天的作息时间十分相近，同时起床、同时就寝，会造成盥洗室和卫生间的拥挤。
)；②旅馆式学生公寓，每个房间都有独立的盥洗室和卫生间，分布和设计都较为合理；③高层学生公寓，是为解决高校扩招学生增多问题而建，设施设计上受很多条件限制，电梯、盥洗室和卫生间在使用中拥挤现象十分严重。
我校男生公寓楼属最后一种类型一一高层学生公寓，在盥洗室的设计方面受到了面积、空间等因素的限制。
本文将在基本不突破这些限制的前提下，作进一步评析，提出改进设计方案，使之更加宜人。
[1]
目前，我校男生高层公寓盥洗室的平面图如图1所示。
2课题调研
2.1 调查表
为了给评析提供依据，更好的发现问题，进行了问卷调查。
调查表见表1。
2.2调查统计结果
调查结果的统计分析见表2。
2.3调查小结
完成调研后，经过分析，问题总结见表3。
3人机评析及改进准备

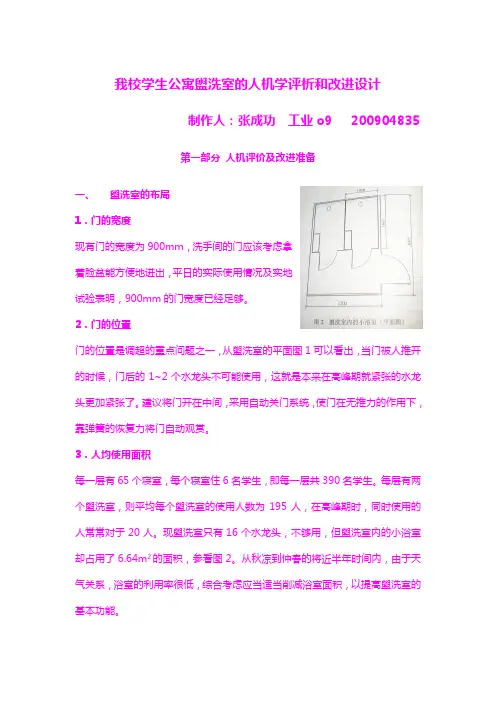

3.1盥洗室的布局
1）门的宽度
现有门的宽度为900mm，洗手间的门应考虑拿着脸盆能方便地进出，平日的实际使用情况及实地试验表明，900mm的门宽已经足够。
2）门的位置
门的位置是调查的重点问题之一，从盥洗室的平面图（图1）可以看出，当门被人推开的时候，门后的1~2个水龙头不可以使用。
这就使原本在高峰期就紧张的水龙头更加紧张了。
建议将门开在中间，采用自动关门系统，使门在无推力的作用下，靠弹簧的恢复力
将门自动关上。
[2]
3）人均使用面积
每一层有65个寝室，每个寝室住6名学生，即每一层供390名学生。
每层有两个盥洗室，则平均每个盥洗室的使用人数是195人，在高峰期时，同时使用的人常多于20人。
现盥洗室只有16个水龙头，不够用，但盥洗室的小浴室却占据了6.64m2的面积，参看图2。
从秋凉到仲春将近半年时间内，由于天气关系，浴室的利用率很低，综合考虑应当适当削减浴室面积，以提高盥洗室的基本功能。
3.2盥洗室的水池
盥洗室水台的尺寸明显地存在人机方面的问题。
盥洗池区域的侧视图如图3所示，盥洗池的尺寸如图4所示。
分析盥洗池使用中的人机关系，可以得出以下结论：
1) 盥洗池太浅，低于一般洗脸盆的高度，如图5所示。
因此，洗漱中衣服前襟总是一片湿；洗衣服时，水常溢出水池台面，弄湿鞋袜。
2) 盥洗池太低，从图6刷牙、洗脸时的三维模拟图可以看出，刷牙、洗脸、洗衣服时弯腰甚多，徒增劳累。
图6中的人体大体按中国成年男90百分位数的身高加穿鞋修正量进行人体尺寸的建模。
3) 学生们换下脏衣服以后，未必都能及时洗掉，先用盆泡起来放着是常见不过的。
现在盥洗室设计中未考虑这一现实需要，于是盥洗池中常放着不少衣服盆，使好些个水龙头无法正常使用。
4) 现水龙头之间的间距为750mm，基本合理。
[3]
3.3 盟洗室中的浴室评析
1）浴室的光照
两个浴室(图2)中的一个有顶灯，虽然明亮，但灯的种类不好。
另一个浴室未安装顶灯，很暗，洗浴不方便。
2）浴室中的衣架
衣架分两层如图7所示。
衣服放在上层，容易被淋浴水淋湿；而下层距地面仅390mm，也常被污水溅脏。
衣架的设计不当是明显的。
3）排水孔
并排的两个浴室(图2)中只有左边的浴室在左上角有一个排水孔(参看图8)，因此排水不畅，两个浴室同时有人使用时积水严重。
4）目前只供应凉水淋浴，只在炎热的夏季才有部分同学使用，利用率甚低。
3.4盥洗室的环境
1）光环境的评析
自然采光来自盥洗室的一端，浴室外壁又挡住了大部分自然光，因此自然采光不足，如图9所示。
盥洗室面积近37m2，只安了三个30W的日光灯，人工照明也不够，如图10所示。
2）盥洗室的通风
由于窗户的位置偏右，与门不能形成自然通风道，因此，盥洗室的通风状况不良。
盥洗室还是大学生的洗衣房，通风不良必造成盟洗室经常处于很潮湿的状态，应注意解决。
4改进设计
4.1浴室布局的改进
浴室布局的改进如图11所示，说明如下：
1) 原来两个单间浴室在盥洗室的一侧，现改为分布在盥洗室的两边，让开了光照射的路径。
2)窗户可开在中路，通风的路径也同时变得十分顺畅。
3)采用落地大型玻璃窗，使得浴室的采光在白天可以不用开灯，也能达到足够的光照效果。
4）保持原来水龙头的水平间距750mm不变，但是在布局上己有所变化，使在管道末端的水龙头间距合理化。
5)两个浴室单间均有各自的排水系统，不会再出现积水现象。
6)采用青苹果的色彩方案，减轻空间的狭小压抑感。
[4]
4.2盥洗室的改进
盥洗池的改进如图12所示，说明如下：
1)将盥洗池外缘的高度提高到825mm。
这一数据参考了目前家居市场相应主流新产品的有关尺寸，参看附录。
2)把盥洗池的深度加深到130mm，使放在池中的脸盆上缘低于水池的外缘。
采用1)、2)两条改进以后，洗漱中弄湿衣鞋的问题可获较大的缓解。
3)在盥洗池下面增设放脸盆的架子，以免泡衣服的盆子占据盥洗池，此架距地面高约300mm，基本不影响对底部清扫。
4)水管上方增设一个放洗漱用品的小台子，材料为玻璃钢或工程塑料，底部有镂空，避免积水。
5)保持原水龙头间的问距750mm不变，但门的位置调整以后(图11)，管道末端处水龙头的使用已经基本不受影响了。
经过如上改进设计的盥洗室，明亮通透，消除了很多泡衣脸盆造成的"视觉污染"和实际不便，洗漱用品放置方便，进入血洗室后的心情也将大为改善。
图13是在其中洗漱时的模拟图。
4.3浴室衣架的改进设计
改进设计后的浴室衣架如图14所示。
本设计基本尺寸与原来的衣架相同，经过合理的分栏，使不同物品有合适的放置处所，避免了淋湿和弄脏。
4.4浴室的灯具创新分布
参照室内照明设计的有关规范(略)，改进以后的盥洗室照明设置如图15所示，可大幅度提高照明度，其效果可参看图13。
[5]
5结果分析
本论文应用人机工程学的知识，对我校男生高层公寓楼的盥洗室进行评析并作改进设计。
通过调查问卷反馈的信息发现问题，提出质疑，查找资料，解决问题，设计提案并加以总结。
通过绘图软件的应用提高评析和设计的精确度和可信度。
设计方案是在原有环境限制基础上进行的改进，具有可操作性和可实现性。
6设计体会
总结此次课程设计的体会，并提出今后改进的意见。
附录确定盥洗池外缘高度的参考资料
为确定盥洗池外缘的高度，对北京几个大型家居市场的相关产品作了调研实测。
几款新产品的图样及相关尺寸列于附表-1中，并据此确定盟洗池外缘高度值为825mm。
附表-1几款产品的图样及相关尺寸三视图
参考文献
[1] 何人可编著.工业设计史[M].北京：北京理工大学出版社,1991年
[2] 尹章伟编著.包装色彩设计[M]. 北京：化学工业出版社，2000年
[3] 王继成编著.产品设计中的人机工程学[M]. 北京：化学工业出版社，2004年
[4] 杨君顺编著.人机工程学[M].陕西：陕西科技大学，2000年
[5] 丁玉兰编著.人机工程学[M]. 北京：北京理工大学出版社，2005年。
