流水步距计算方法

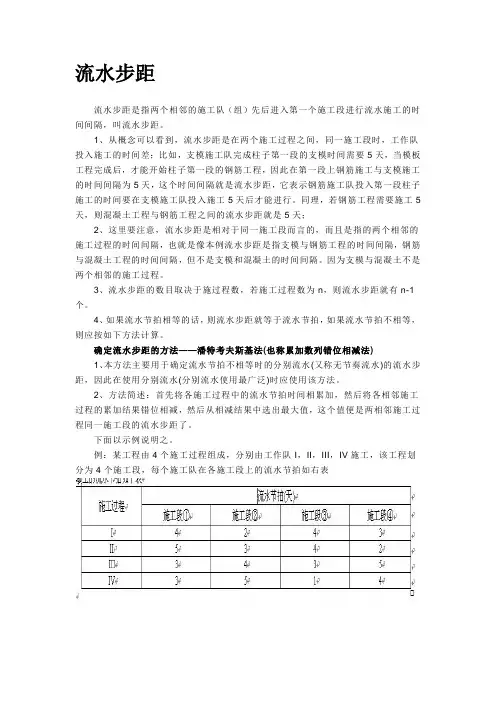

流水步距流水步距是指两个相邻的施工队（组）先后进入第一个施工段进行流水施工的时间间隔，叫流水步距。

1、从概念可以看到，流水步距是在两个施工过程之间，同一施工段时，工作队投入施工的时间差；比如，支模施工队完成柱子第一段的支模时间需要5天，当模板工程完成后，才能开始柱子第一段的钢筋工程，因此在第一段上钢筋施工与支模施工的时间间隔为5天，这个时间间隔就是流水步距，它表示钢筋施工队投入第一段柱子施工的时间要在支模施工队投入施工5天后才能进行。

同理，若钢筋工程需要施工5天，则混凝土工程与钢筋工程之间的流水步距就是5天；2、这里要注意，流水步距是相对于同一施工段而言的，而且是指的两个相邻的施工过程的时间间隔，也就是像本例流水步距是指支模与钢筋工程的时间间隔，钢筋与混凝土工程的时间间隔，但不是支模和混凝土的时间间隔。

因为支模与混凝土不是两个相邻的施工过程。

3、流水步距的数目取决于施过程数，若施工过程数为n，则流水步距就有n-1个。

4、如果流水节拍相等的话，则流水步距就等于流水节拍，如果流水节拍不相等，则应按如下方法计算。

确定流水步距的方法——潘特考夫斯基法(也称累加数列错位相减法)1、本方法主要用于确定流水节拍不相等时的分别流水(又称无节奏流水)的流水步距，因此在使用分别流水(分别流水使用最广泛)时应使用该方法。

2、方法简述：首先将各施工过程中的流水节拍时间相累加，然后将各相邻施工过程的累加结果错位相减，然后从相减结果中选出最大值，这个值便是两相邻施工过程同一施工段的流水步距了。

下面以示例说明之。

例：某工程由4个施工过程组成，分别由工作队I，II，III，IV施工，该工程划分为4个施工段，每个施工队在各施工段上的流水节拍如右表为此我们先按照上表的数据划出出的流水施工图，如右图。

由右图可看到，按照表格直接画出流水施工图，会有停工现象，因此应正确计算出流水步距，累加数列错位相减法的步骤步骤1：将各施工过程的流水节拍累加，如下I：4，6，10，13II：5，8，12，14III：3，7，10，15IV：3，8，9，13步骤2：将两相邻施工过程的累加流水节拍错位相减，如下I与II错位相减：I：4，6，10，13II: - 5，8，12，14结果4，1，2，1，-14II与III错位相减II：5，8，12，14III: - 3，7，10，15结果5，5，5，4，-15III与IV错位相减III：3，7，10，15IV: - 3，8，9，13结果3，4，2，6，-13步骤3：确定流水步距，在该方法中，流水步距等于相减结果中数值最大者I与II之间的流水步距为：K1=max{4,1,2,1,－14}=4天II与III之间的流水步距为：K2=max{5,5,5,4,－15}=5天III与IV之间的流水步距为：K3=max{3,4,2,6,－13}=6天下面我们再画出流水施工图，如下，可以看到，已经没有停工现象出现了。

1、流水施工的类型1．等节奏流水——流水节拍是一个常数［解］ (1）m =8，n =2，t =4；(2)K =t =4(流水步距=流水节拍） (3）(4)画出进度计划表：［一般用横道图表示] 2．异节奏流水（成倍节奏流水）同一施工过程在各施工段上流水节拍相等，不同施工过程的流水节拍不一定相等。

一般成倍数，可以组成加快成倍节拍流水施工。

注意：加快成倍节拍流水施工，其工作队组数多于施工过程数。

例：某建筑群共有4栋相同的装配式住宅楼工程，一栋楼的施工时间见表 问题：组织本工程的成倍节奏流水施工,绘制流水施工图并计算工期. ［解］ 本工程的4栋可作为4段.以5d 为流水步距，组织的作业队数: (1）m=4，t 基础=5，t 结构=10，t 装修=10，t 室外=5 （2)确定流水步距，K =流水节拍的最大公约数,K =5 （3）确定各施工过程需要的作业队组数， (4)3.无节奏性流水：流水节拍没有规律。

组织的原则是使施工队连续施工。

（工作面可能有空闲) 流水步距的确定方法:累加数列,错位相减，取大差。

背景：某拟建工程由甲、乙、丙三个施工过程组成;该工程共划分成四个施工流水段，每个施工过程在各个施工流水段上的流水节拍如下表所示。

按相关规范规定，施工过程乙完成后其相应施工段至少要养护2d ，才能进入下道工序.为尽早完工，经过技术攻关，实现施工过程乙在施工过程甲完成之前ld 提前插入施工。

各施工段的流水节拍问题：（1）简述无节奏流水施工的特点。

(2)该工程应采用何种的流水施工模式。

（3）计算各施工过程间的流水步距和总工期。

（4）试编制该工程流水施工计划图。

答:(1)无节奏流水施工的特点是：1）各个施工过程在各个施工段上的流水节拍通常不相等。

2)流水步距与流水节拍之间存在着某种函数关系，流水步距也多数不相等。

3)每个专业工作队都能够连续作业，施工段可能有间歇时间.4）专业工作队数目等于施工过程数目。

(2)根据工程特点,该工程只能组织无节奏流水施工。

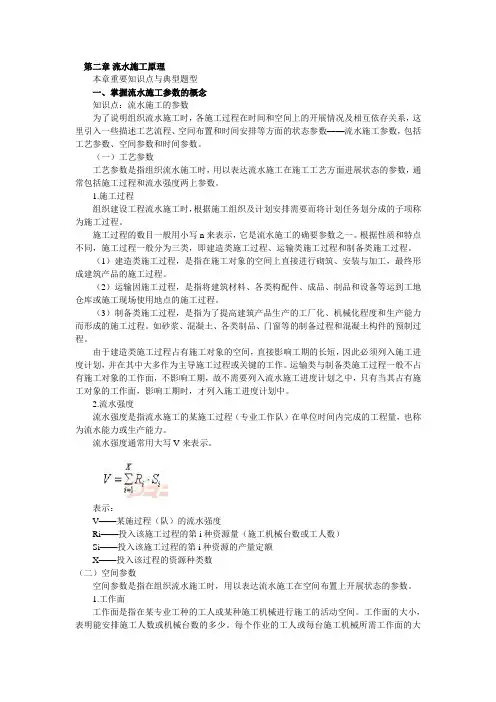

第二章流水施工原理本章重要知识点与典型题型一、掌握流水施工参数的概念知识点：流水施工的参数为了说明组织流水施工时，各施工过程在时间和空间上的开展情况及相互依存关系，这里引入一些描述工艺流程、空间布置和时间安排等方面的状态参数——流水施工参数，包括工艺参数、空间参数和时间参数。

（一）工艺参数工艺参数是指组织流水施工时，用以表达流水施工在施工工艺方面进展状态的参数，通常包括施工过程和流水强度两上参数。

1.施工过程组织建设工程流水施工时，根据施工组织及计划安排需要而将计划任务划分成的子项称为施工过程。

施工过程的数目一般用小写n来表示，它是流水施工的确要参数之一。

根据性质和特点不同，施工过程一般分为三类，即建造类施工过程、运输类施工过程和制备类施工过程。

（1）建造类施工过程，是指在施工对象的空间上直接进行砌筑、安装与加工，最终形成建筑产品的施工过程。

（2）运输因施工过程，是指将建筑材料、各类构配件、成品、制品和设备等运到工地仓库或施工现场使用地点的施工过程。

（3）制备类施工过程，是指为了提高建筑产品生产的工厂化、机械化程度和生产能力而形成的施工过程。

如砂浆、混凝土、各类制品、门窗等的制备过程和混凝土构件的预制过程。

由于建造类施工过程占有施工对象的空间，直接影响工期的长短，因此必须列入施工进度计划，并在其中大多作为主导施工过程或关键的工作。

运输类与制备类施工过程一般不占有施工对象的工作面，不影响工期，故不需要列入流水施工进度计划之中，只有当其占有施工对象的工作面，影响工期时，才列入施工进度计划中。

2.流水强度流水强度是指流水施工的某施工过程（专业工作队）在单位时间内完成的工程量，也称为流水能力或生产能力。

流水强度通常用大写V来表示。

表示：V——某施过程（队）的流水强度Ri——投入该施工过程的第i 种资源量（施工机械台数或工人数）Si——投入该施工过程的第i 种资源的产量定额X——投入该过程的资源种类数（二）空间参数空间参数是指在组织流水施工时，用以表达流水施工在空间布置上开展状态的参数。

流水施工的原理工艺参数和工期计算方法流水施工的特点工业生产的实践证明，流水施工作业法是组织生产的有效方法。

流水作业法的原理同样也适用于土木工程的施工。

土木工程的流水施工与一般工业生产流水线作业十分相似。

不同的是，在工业生产中的流水作业中，专业生产者是固定的，而各产品或中间产品在流水线上流动，由前个工序流向后一个工序；而在土木施工中的产品或中间产品是固定不动的，而专业施工队则是流动的，他们由前一施工段流向后一施工段。

为了说明土木工程中采用流水施工的特点，可比较建造m幢相同的房屋时，施工采用的依次施工、平行施工和流水施工三种不同的施工组织方法。

采用依次施工时，是当第一幢房屋竣工后才开始第二幢房屋的施工，即按着次序一幢接一幢地进行施工。

这种方法同时投入的劳动力和物资资源较少，但各专业工作队在该工程中的工作是有间隙的，工期也拖得较长（图11-1a）。

图11-1 不同施工方法的比较a)依次施工b)平行施工c)流水施工采用平行施工时。

m幢房屋同时开工、同时竣工（图11-1b）。

这样施工显然可以大大缩短工期，但是各专业工作队同时投入工作的队数却大大增加，相应的劳动力以及物资资源的消耗量集中，着都会给施工带来不良的经济效果。

采用流水施工时，是将m幢房屋依次保持一定的时间搭接起来，陆续开工，陆续完工。

即把各房屋的施工过程搭接起来，使各专业工作队的工作具有连续性，而物资资源的消耗具有均衡性（图11-1c）。

流水施工与依次施工相比工期也较短。

流水施工的特点是物资资源需求的均衡性；专业工作队工作的连续性，合理地利用工作面，又能使工期较短。

同时，流水施工是一种合理的、科学的施工组织方法，它可以在土木工程施工中带来良好的经济效益。

工程施工进度计划图表是反映工程施工时各施工过程按其工艺上的先后顺序、相互配合的关系和它们在时间、空间上的开展情况。

流水施工的工程进度计划图表采用线条图表示时，按其绘制方法的不同分为水平图表（又称横道图）（图11-2a）及垂直图表（又称斜线图）（图11-2b）。

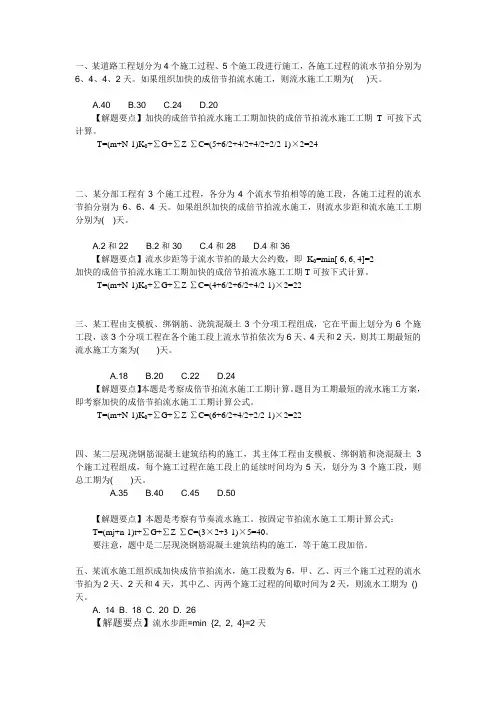

一、某道路工程划分为4个施工过程、5个施工段进行施工，各施工过程的流水节拍分别为6、4、4、2天。

如果组织加快的成倍节拍流水施工，则流水施工工期为()天。

A.40B.30C.24D.20【解题要点】加快的成倍节拍流水施工工期加快的成倍节拍流水施工工期T可按下式计算。

T=(m+N-1)K0+∑G+∑Z-∑C=(5+6/2+4/2+4/2+2/2-1)×2=24二、某分部工程有3个施工过程，各分为4个流水节拍相等的施工段，各施工过程的流水节拍分别为6、6、4天。

如果组织加快的成倍节拍流水施工，则流水步距和流水施工工期分别为()天。

A.2和22B.2和30C.4和28D.4和36【解题要点】流水步距等于流水节拍的最大公约数，即K0=min[ 6, 6, 4]=2加快的成倍节拍流水施工工期加快的成倍节拍流水施工工期T可按下式计算。

T=(m+N-1)K0+∑G+∑Z-∑C=(4+6/2+6/2+4/2-1)×2=22三、某工程由支模板、绑钢筋、浇筑混凝土3个分项工程组成，它在平面上划分为6个施工段，该3个分项工程在各个施工段上流水节拍依次为6天、4天和2天，则其工期最短的流水施工方案为()天。

A.18B.20C.22D.24【解题要点】本题是考察成倍节拍流水施工工期计算。

题目为工期最短的流水施工方案，即考察加快的成倍节拍流水施工工期计算公式。

T=(m+N-1)K0+∑G+∑Z-∑C=(6+6/2+4/2+2/2-1)×2=22四、某二层现浇钢筋混凝土建筑结构的施工，其主体工程由支模板、绑钢筋和浇混凝土3个施工过程组成，每个施工过程在施工段上的延续时间均为5天，划分为3个施工段，则总工期为()天。

A.35B.40C.45D.50【解题要点】本题是考察有节奏流水施工。

按固定节拍流水施工工期计算公式：T=(mj+n-1)t+∑G+∑Z-∑C=(3×2+3-1)×5=40。

流水施工原理一、掌握流水施工参数的概念知识点：流水施工的参数为了说明组织流水施工时，各施工过程在时间和空间上的开展情况及相互依存关系，这里引入一些描述工艺流程、空间布置和时间安排等方面的状态参数——流水施工参数，包括工艺参数、空间参数和时间参数。

（一）工艺参数工艺参数是指组织流水施工时，用以表达流水施工在施工工艺方面进展状态的参数，通常包括施工过程和流水强度两上参数。

1.施工过程组织建设工程流水施工时，根据施工组织及计划安排需要而将计划任务划分成的子项称为施工过程。

施工过程的数目一般用小写n来表示，它是流水施工的确要参数之一。

根据性质和特点不同，施工过程一般分为三类，即建造类施工过程、运输类施工过程和制备类施工过程。

（1）建造类施工过程，是指在施工对象的空间上直接进行砌筑、安装与加工，最终形成建筑产品的施工过程。

（2）运输因施工过程，是指将建筑材料、各类构配件、成品、制品和设备等运到工地仓库或施工现场使用地点的施工过程。

（3）制备类施工过程，是指为了提高建筑产品生产的工厂化、机械化程度和生产能力而形成的施工过程。

如砂浆、混凝土、各类制品、门窗等的制备过程和混凝土构件的预制过程。

由于建造类施工过程占有施工对象的空间，直接影响工期的长短，因此必须列入施工进度计划，并在其中大多作为主导施工过程或关键的工作。

运输类与制备类施工过程一般不占有施工对象的工作面，不影响工期，故不需要列入流水施工进度计划之中，只有当其占有施工对象的工作面，影响工期时，才列入施工进度计划中。

2.流水强度流水强度是指流水施工的某施工过程（专业工作队）在单位时间内完成的工程量，也称为流水能力或生产能力。

流水强度通常用大写V来表示。

表示：V——某施过程（队）的流水强度Ri——投入该施工过程的第i 种资源量（施工机械台数或工人数）Si——投入该施工过程的第i 种资源的产量定额X——投入该过程的资源种类数（二）空间参数空间参数是指在组织流水施工时，用以表达流水施工在空间布置上开展状态的参数。
