管件系列标准资料

球墨铸铁管及管件标准球墨铸铁管及管件是一种常用的管道材料，具有良好的耐腐蚀性能和高强度，广泛应用于城市供水、燃气、热力、石油、化工、冶金、矿山、建筑等领域。

为了保证球墨铸铁管及管件的质量和安全性能，国家和行业制定了一系列的标准规范，下面将对球墨铸铁管及管件的标准进行详细介绍。

首先，球墨铸铁管的国家标准是GB/T 13295-2003《球墨铸铁排水管道系统》。

该标准规定了球墨铸铁排水管道系统的分类、材料、外观质量、尺寸、质量控制等内容，保证了球墨铸铁排水管道系统的质量和使用安全性。

其次，球墨铸铁管道配件的国家标准是GB/T 13296-2003《球墨铸铁排水管道系统配件》。

该标准规定了球墨铸铁排水管道系统配件的分类、材料、外观质量、尺寸、质量控制等内容，保证了球墨铸铁排水管道系统配件的质量和使用安全性。

除了国家标准外，行业标准也对球墨铸铁管及管件进行了规范。

比如，建筑排水用球墨铸铁管道系统的行业标准是CJ/T 120-2008《建筑排水用球墨铸铁管道系统》。

该标准规定了建筑排水用球墨铸铁管道系统的分类、材料、外观质量、尺寸、质量控制等内容，保证了建筑排水用球墨铸铁管道系统的质量和使用安全性。

此外，球墨铸铁管及管件的标准还包括了产品的检验方法、试验规程、标志、包装、运输和贮存等内容，以确保产品在生产、运输、使用过程中的质量和安全。

总的来说，球墨铸铁管及管件的标准是为了保证产品的质量和安全性能，减少因管道材料质量问题而引发的安全事故，保障人民生命财产安全。

因此，在选购球墨铸铁管及管件时，应严格按照国家和行业标准进行选择，确保产品的质量和可靠性。

以上就是关于球墨铸铁管及管件标准的相关介绍，希望对大家有所帮助。

如果您对球墨铸铁管及管件标准有更多的疑问，可以咨询相关部门或专业人士，以便更好地了解和选择合适的产品。

各种管件的标准名称对照表国家标准GB12459钢制对焊无缝管件GB/T13401钢板制对焊管件GB/T14383锻钢制承插焊管件GB/T14626锻钢制螺纹管件GB9112-9131钢制管法兰、法兰盖及法兰用垫片中石化标准SH3406石油化工钢制管法兰SH3408钢制对焊无缝管件SH3409锻钢制承插焊管件SH3410钢板制对焊管件化工标准HGJ514碳钢、低合金钢无缝对焊管件HGJ528钢制有缝对焊管件HGJ10锻钢制承插焊管件HGJ529锻钢制承插焊、螺纹和对焊接管台HGJ-44-76-91钢制管法兰、垫片、紧固件HG20592-20635钢制管法兰、垫片、紧固件中石油标准SY/T0510-1998钢制对焊管件SY5257-91钢制弯管电力标准GD87-1101火电发电厂汽水管道零件及部件典型设计手册DL/T515电站弯管美国标准ASME/ANSI B16.9工厂制造的锻钢对焊管件ASME/ANSI B16.11承插焊和螺纹锻造管件ASME/ANSI B16.28钢制对焊小半径弯头和回头弯ASME B16.5管法兰和法兰配件ASME/ANSI B16.36孔板法兰ASME B16.47大直径钢法兰MSS SP-43锻制不锈钢对焊管件MSS SP-83承插焊和螺纹活接头MSS SP-97承插焊、螺纹和对焊端的整体加强式管座ANSI/ASME B36.10无缝及焊接钢管ANSI/ASME B36.19不锈钢无缝及焊接钢管日本标准JIS B2311通用钢制对焊管件JIS B2312钢制对焊管件JIS B2313钢板制对焊管件JIS B2316钢制承插焊管件JIS B2302钢制螺纹连接管件JIS B2220钢制管法兰JIS B2201铁素体材料管法兰压力等级JIS B2404管阀兰用缠绕式垫片JIS G3452普通用途碳钢管JIS G3454承压用碳钢管JIS G3455承压用碳钢管JIS G3456高温用碳钢管JIS G3457电弧焊碳钢管JIS G3458合金钢管JIS G3459不锈钢钢管JIS G3468电弧焊大直径不锈钢钢管德国标准DIN 2605钢制对焊管件弯头和弯管DIN 2615钢制对焊管件三通DIN 2616钢制对焊管件异径管DIN 2617钢制对焊管件管帽DIN 2527,2573, 2576,2627～2638, 2673,2552,2653, 2655,2656,2641, 2642,2565～2569 德标法兰系列英国标准BS 1560管、阀门和配件用圆法兰BS 4504管、阀门和配件用圆法兰仅列出常用的国标，化工部标，电力部标、石化标准，美标，国际标准等像船舶工业标准等小范围应用的标准没有列出，日标，德标,ISO不全面，没有俄标铸造管件标准ISO2531/BSEN545俄国标准法兰GOST 12820-80GOST 12821-80管帽GOST 17379-2001弯头GOST 17375-2001GOST 30753-2001异径管GOST 17378-2001。

管材及管件：122、其它金属管系列：3、给水铸铁管系列：45 Array67常用介质选项用管材：8、管路法兰：A注：给排水常用法兰为板式平焊法兰HG20593-97。

B、标注格式举例：1、配公制管，公称通径为300，压力等级为PN1.0的板式平焊全平面法兰表示为：PL 300-1.0 FF2、配英制管，公称通径为150，压力等级为PN1.6的带颈平焊突面法兰表示为：SO 150(A)-1.6 RF CEF、法兰（法兰盖）尺寸表：9、紧固件：A、紧固件型式有：六角头螺栓、等长双头螺栓、全螺纹螺柱、Ⅰ型六角螺母BC、等长双头螺栓规格及性能等级：DE注：专用螺母标准号为HG20613，材料牌号为35CrMo、0Cr18Ni9、0Cr17Ni12Mo2。

F、紧固件标示示举例：●螺纹规格为M16、公称长度为L=80mm、性能等级为8.8级的六角螺栓，其标示为：GB5782 螺栓 M16×80 8.8级●螺纹规格为M30×2、公称长度为L=160mm、材料牌号为35CrMoA双头螺柱，其标示为：HG20613 双头螺柱 M30×2×160 35CrMoA●螺纹规格为M24、公称长度为L=120mm、材料牌号为25Cr2MoVA全螺纹螺柱，其标示为：HG20613 全螺纹螺柱 M24×120 25Cr2MoVA●螺纹规格为M12、性能等级为8级的六角螺母，其标示为：GB6170 螺母 M12 8级G、紧固件使用条件：●商品级六角螺栓使用条件应符合下列各条件：a、压力为PN≤1.6Mpa；b、非剧烈循环场合；c、配用非金属软垫片；d、介质为非易燃易爆及毒性危害程度较大的场合；●商品级双头螺柱及螺母使用条件应符合下列各条件：a、压力为PN≤4.0MPa，配用非金属垫片。

b、非剧烈循环场合；c、配用非金属软垫片；●除上述两点外，应选用专用级螺柱（双头螺柱或全螺纹螺柱）和专用螺母。

各种管件的标准名称对照表国家标准GB12459钢制对焊无缝管件GB/T13401钢板制对焊管件GB/T14383锻钢制承插焊管件GB/T14626锻钢制螺纹管件GB9112-9131钢制管法兰、法兰盖及法兰用垫片中石化标准SH3406石油化工钢制管法兰SH3408钢制对焊无缝管件SH3409锻钢制承插焊管件SH3410钢板制对焊管件化工标准HGJ514碳钢、低合金钢无缝对焊管件HGJ528钢制有缝对焊管件HGJ10锻钢制承插焊管件HGJ529锻钢制承插焊、螺纹和对焊接管台HGJ-44-76-91钢制管法兰、垫片、紧固件HG20592-20635钢制管法兰、垫片、紧固件中石油标准SY/T0510-1998钢制对焊管件SY5257-91钢制弯管电力标准GD87-1101火电发电厂汽水管道零件及部件典型设计手册DL/T515电站弯管美国标准ASME/ANSI 工厂制造的锻钢对焊管件ASME/ANSI 承插焊和螺纹锻造管件ASME/ANSI 钢制对焊小半径弯头和回头弯ASME 管法兰和法兰配件ASME/ANSI 孔板法兰ASME 大直径钢法兰MSS SP-43锻制不锈钢对焊管件MSS SP-83承插焊和螺纹活接头MSS SP-97承插焊、螺纹和对焊端的整体加强式管座ANSI/ASME 无缝及焊接钢管ANSI/ASME 不锈钢无缝及焊接钢管日本标准JIS B2311通用钢制对焊管件JIS B2312钢制对焊管件JIS B2313钢板制对焊管件JIS B2316钢制承插焊管件JIS B2302钢制螺纹连接管件JIS B2220钢制管法兰JIS B2201铁素体材料管法兰压力等级JIS B2404管阀兰用缠绕式垫片JIS G3452普通用途碳钢管JIS G3454承压用碳钢管JIS G3455承压用碳钢管JIS G3456高温用碳钢管JIS G3457电弧焊碳钢管JIS G3458合金钢管JIS G3459不锈钢钢管JIS G3468电弧焊大直径不锈钢钢管德国标准DIN 2605钢制对焊管件弯头和弯管DIN 2615钢制对焊管件三通DIN 2616钢制对焊管件异径管DIN 2617钢制对焊管件管帽DIN 2527,2573, 2576,2627～2638, 2673,2552,2653, 2655,2656,2641, 2642,2565～2569德标法兰系列英国标准BS 1560管、阀门和配件用圆法兰BS 4504管、阀门和配件用圆法兰仅列出常用的国标，化工部标，电力部标、石化标准，美标，国际标准等像船舶工业标准等小范围应用的标准没有列出，日标，德标,ISO不全面，没有俄标铸造管件标准ISO2531/BSEN545俄国标准法兰GOST 12820-80GOST 12821-80管帽GOST 17379-2001弯头GOST 17375-2001GOST 30753-2001异径管GOST 17378-2001。

各项塑料管件标准铝塑复合压力管铝管搭接焊式铝塑管 GB/T18997、1-2003铝塑复合压力管铝管对接焊式铝塑管 GB/T18997、2-2003工业用氯化聚氯乙烯(PVC-C)管道系统第1部分: 总则 GB/T18998、1-2003工业用氯化聚氯乙烯(PVC-C)管道系统第2部分: 管材 GB/T18998、2-2003工业用氯化聚氯乙烯(PVC-C)管道系统第3部分: 管件 GB/T18998、3-2003冷热水系统用热塑性塑料管材和管件 GB/T18991-2003 冷热水用交联聚乙烯(PE-X)管道系统第1部分: 总则 GB/T18992、1-2003冷热水用交联聚乙烯(PE-X)管道系统第2部分: 管材 GB/T18992、2-2003冷热水用氯化聚氯乙烯(PVC-C)管道系统第1部分: 总则 GB/T18993、1-2003冷热水用氯化聚氯乙烯(PVC-C)管道系统第2部分: 管材 GB/T18993、2-2003冷热水用氯化聚氯乙烯(PVC-C)管道系统第3部分: 管件 GB/T18993、3-2003热塑性塑料管材环刚度的测定(替代GB/T9647-88)GB/T9647-2003流体输送用热塑性塑料管材耐内压试验方法(替代GB/T6111-1985） GB/T6111-2003热塑性塑料管材拉伸性能测定第1部分: 试验方法总则（代替GB/T8804、1-1988,GB/T8804、2-1988） GB/T8804、1-2003热塑性塑料管材拉伸性能测定第2部分: 硬聚氯乙烯(PVC-U)、氯化聚氯乙烯(PVC-C)和高抗冲聚氯乙烯(PVC-HI)管材（代替GB/T8804、1-1988,GB/T8804、2-1988） GB/T8804、2-2003热塑性塑料管材拉伸性能测定第3部分: 聚烯烃管材（代替GB/T8804、1-1988,GB/T8804、2-1988） GB/T8804、3-2003不锈钢塑料复合管城镇建设行业产品标准 CJ/184-2003冷热水用聚丙稀管道系统第一部分、总则 GB/T18742、1-2002冷热水用聚丙稀管道系统第二部分、管材 GB/T18742、2-2002冷热水用聚丙稀管道系统第三部分、管件 GB/T18742、3-2002高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管CJ/T114—2000给水用高密度聚乙烯（HDPE）管材 GB/T13663-2000给水用硬聚氯乙烯排水用芯层发泡硬聚氯乙烯（PVC-U）管材 GB/T16800-97 给水用硬聚氯乙烯管材 GB/T10002、1-96燃气用埋地聚乙烯管材 GB/T15558、1-95燃气用埋地聚乙烯管件 GB/T15558、2-95液体输送用塑料管材液压瞬间爆破和耐压试验方法GB/T15560-95聚乙烯压力管材与管件连接的耐拔试验 GB/T15820-95硬聚氯乙烯（PVC-U）双壁波纹管材 QB/T1916-93给水用聚丙烯（PP）管材 QB/T1929-93热塑性塑料管材耐外冲击性能试验方法真实冲击力法GB/T14152-93硬质塑料落锤冲击试验方法通则 GB/T14143-93给水用低密度聚乙烯（LDPE，LLDPE）管材 QB/T1930-93硬聚氯乙烯（PVC-U）管材二氯甲烷浸渍试验方法GB/T13526-92建筑排水用硬聚氯乙烯管材 GB/T5836、1-92建筑排水用硬聚氯乙烯管材 GB/T5836、2-92聚乙烯（PE）管材外径和壁厚极限偏差 GB/T13018-91聚丙烯（PP）管材外径和壁厚极限偏差 GB/T13019-91硬聚氯乙烯（PVC-U）管材外径和壁厚极限偏差 GB/T13020-91热塑性塑料管材通用壁厚表 GB/T10798-89聚氯乙烯塑料波纹电线管 ZB/T G33008-89塑料管材尺寸测量方法 GB/T8806-88聚乙烯（PE）管材和管件根据聚乙烯公称密度和熔体流动速率命名的方法 GB/T9642-88聚乙烯（PE）管材和管件熔体流动速率试验方法 GB/T9643-88硬聚氯乙烯（PVC-U）饮水管材和管件铅、锡、镉、汞的萃取方法及允许值 GB/T9644-88硬聚氯乙烯（PVC-U）管件吸水性试验方法 GB/T9645-88硬聚氯乙烯（PVC-U）管材耐丙酮性试验方法 GB/T9646-88 硬聚氯乙烯（PVC-U）管件坠落试验方法 GB/T8801-88硬聚氯乙烯（PVC-U）管材及管件维卡软化温度测试方法GB/T8802-88注塑硬聚氯乙烯（PVC-U）管件热烘箱试验方法 GB/T8803-88硬质塑料管材弯曲度测量方法 GB/T8805-88给水用硬聚氯乙烯管件 GB/T10002、2-88埋地排污、废水用硬聚氯乙烯（PVC-U）管材 GB/T10002、3-88热塑性塑料管材和管件密度的测定第1部分：聚乙烯管材及管件基准密度的测定 GB/T7155、1-87热塑性塑料管材和管件密度的测定第2部分：聚丙烯管材及管件基准密度的测定 GB/T7155、2-87硬聚氯乙烯（PVC）管材纵向回缩率的测定 GB/T6671、1-86聚乙烯（PE）管材纵向回缩率的测定 GB/T6671、2-86聚丙烯（PP）管材纵向回缩率的测定 GB/T6671、3-86热塑性塑料管材和管件耐冲击性能的测试方法 GB/T6112-85 聚四氟乙烯管材 ZB/T G33001-85。

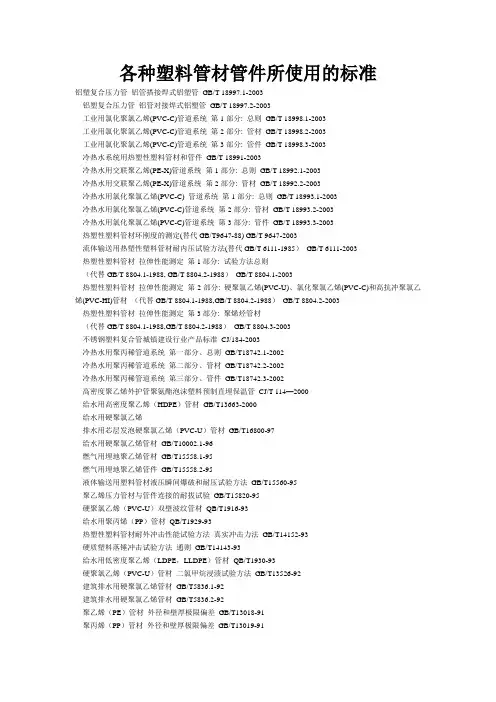

各种塑料管材管件所使用的标准铝塑复合压力管铝管搭接焊式铝塑管GB/T 18997.1-2003铝塑复合压力管铝管对接焊式铝塑管GB/T 18997.2-2003工业用氯化聚氯乙烯(PVC-C)管道系统第1部分: 总则GB/T 18998.1-2003工业用氯化聚氯乙烯(PVC-C)管道系统第2部分: 管材GB/T 18998.2-2003工业用氯化聚氯乙烯(PVC-C)管道系统第3部分: 管件GB/T 18998.3-2003冷热水系统用热塑性塑料管材和管件GB/T 18991-2003冷热水用交联聚乙烯(PE-X)管道系统第1部分: 总则GB/T 18992.1-2003冷热水用交联聚乙烯(PE-X)管道系统第2部分: 管材GB/T 18992.2-2003冷热水用氯化聚氯乙烯(PVC-C) 管道系统第1部分: 总则GB/T 18993.1-2003冷热水用氯化聚氯乙烯(PVC-C)管道系统第2部分: 管材GB/T 18993.2-2003冷热水用氯化聚氯乙烯(PVC-C)管道系统第3部分: 管件GB/T 18993.3-2003热塑性塑料管材环刚度的测定(替代GB/T9647-88) GB/T 9647-2003流体输送用热塑性塑料管材耐内压试验方法(替代GB/T 6111-1985）GB/T 6111-2003热塑性塑料管材拉伸性能测定第1部分: 试验方法总则（代替GB/T 8804.1-1988, GB/T 8804.2-1988）GB/T 8804.1-2003热塑性塑料管材拉伸性能测定第2部分: 硬聚氯乙烯(PVC-U)、氯化聚氯乙烯(PVC-C)和高抗冲聚氯乙烯(PVC-HI)管材（代替GB/T 8804.1-1988,GB/T 8804.2-1988）GB/T 8804.2-2003热塑性塑料管材拉伸性能测定第3部分: 聚烯烃管材（代替GB/T 8804.1-1988,GB/T 8804.2-1988）GB/T 8804.3-2003不锈钢塑料复合管城镇建设行业产品标准CJ/184-2003冷热水用聚丙稀管道系统第一部分、总则GB/T18742.1-2002冷热水用聚丙稀管道系统第二部分、管材GB/T18742.2-2002冷热水用聚丙稀管道系统第三部分、管件GB/T18742.3-2002高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管CJ/T 114—2000给水用高密度聚乙烯（HDPE）管材GB/T13663-2000给水用硬聚氯乙烯排水用芯层发泡硬聚氯乙烯（PVC-U）管材GB/T16800-97给水用硬聚氯乙烯管材GB/T10002.1-96燃气用埋地聚乙烯管材GB/T15558.1-95燃气用埋地聚乙烯管件GB/T15558.2-95液体输送用塑料管材液压瞬间爆破和耐压试验方法GB/T15560-95聚乙烯压力管材与管件连接的耐拔试验GB/T15820-95硬聚氯乙烯（PVC-U）双壁波纹管材QB/T1916-93给水用聚丙烯（PP）管材QB/T1929-93热塑性塑料管材耐外冲击性能试验方法真实冲击力法GB/T14152-93硬质塑料落锤冲击试验方法通则GB/T14143-93给水用低密度聚乙烯（LDPE，LLDPE）管材QB/T1930-93硬聚氯乙烯（PVC-U）管材二氯甲烷浸渍试验方法GB/T13526-92建筑排水用硬聚氯乙烯管材GB/T5836.1-92建筑排水用硬聚氯乙烯管材GB/T5836.2-92聚乙烯（PE）管材外径和壁厚极限偏差GB/T13018-91聚丙烯（PP）管材外径和壁厚极限偏差GB/T13019-91硬聚氯乙烯（PVC-U）管材外径和壁厚极限偏差GB/T13020-91热塑性塑料管材通用壁厚表GB/T10798-89聚氯乙烯塑料波纹电线管ZB/T G33008-89塑料管材尺寸测量方法GB/T8806-88聚乙烯（PE）管材和管件根据聚乙烯公称密度和熔体流动速率命名的方法GB/T9642-88聚乙烯（PE）管材和管件熔体流动速率试验方法GB/T9643-88硬聚氯乙烯（PVC-U）饮水管材和管件铅、锡、镉、汞的萃取方法及允许值GB/T9644-88硬聚氯乙烯（PVC-U）管件吸水性试验方法GB/T9645-88硬聚氯乙烯（PVC-U）管材耐丙酮性试验方法GB/T9646-88硬聚氯乙烯（PVC-U）管件坠落试验方法GB/T8801-88硬聚氯乙烯（PVC-U）管材及管件维卡软化温度测试方法GB/T8802-88注塑硬聚氯乙烯（PVC-U）管件热烘箱试验方法GB/T8803-88硬质塑料管材弯曲度测量方法GB/T8805-88给水用硬聚氯乙烯管件GB/T10002.2-88埋地排污、废水用硬聚氯乙烯（PVC-U）管材GB/T10002.3-88热塑性塑料管材和管件密度的测定第1部分：聚乙烯管材及管件基准密度的测定GB/T7155.1-87 热塑性塑料管材和管件密度的测定第2部分：聚丙烯管材及管件基准密度的测定GB/T7155.2-87 硬聚氯乙烯（PVC）管材纵向回缩率的测定GB/T6671.1-86聚乙烯（PE）管材纵向回缩率的测定GB/T6671.2-86聚丙烯（PP）管材纵向回缩率的测定GB/T6671.3-86热塑性塑料管材和管件耐冲击性能的测试方法GB/T6112-85聚四氟乙烯管材ZB/T G33001-85。

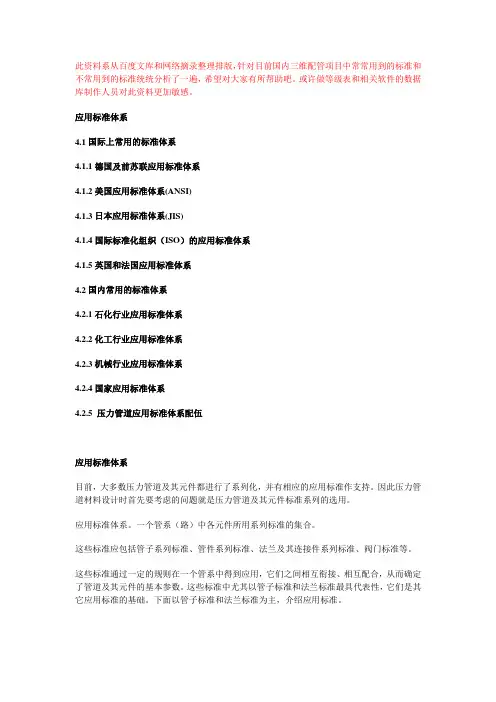

此资料系从百度文库和网络摘录整理排版，针对目前国内三维配管项目中常常用到的标准和不常用到的标准统统分析了一遍，希望对大家有所帮助吧。

或许做等级表和相关软件的数据库制作人员对此资料更加敏感。

应用标准体系4.1国际上常用的标准体系4.1.1德国及前苏联应用标准体系4.1.2美国应用标准体系(ANSI)4.1.3日本应用标准体系(JIS)4.1.4国际标准化组织（ISO）的应用标准体系4.1.5英国和法国应用标准体系4.2国内常用的标准体系4.2.1石化行业应用标准体系4.2.2化工行业应用标准体系4.2.3机械行业应用标准体系4.2.4国家应用标准体系4.2.5 压力管道应用标准体系配伍应用标准体系目前，大多数压力管道及其元件都进行了系列化，并有相应的应用标准作支持。

因此压力管道材料设计时首先要考虑的问题就是压力管道及其元件标准系列的选用。

应用标准体系。

一个管系（路）中各元件所用系列标准的集合。

这些标准应包括管子系列标准、管件系列标准、法兰及其连接件系列标准、阀门标准等。

这些标准通过一定的规则在一个管系中得到应用，它们之间相互衔接、相互配合，从而确定了管道及其元件的基本参数。

这些标准中尤其以管子标准和法兰标准最具代表性，它们是其它应用标准的基础。

下面以管子标准和法兰标准为主，介绍应用标准。

目前，世界上各国应用的标准体系有很多，不同的国家不同的行业有不同的应用标准和标准体系，它们之间有些相差很多，无法配套使用和互换因而给使用者带来不少麻烦。

因此，压力管道设计的第一步就是选择应用标准体系，并作为设计的统一规定，以免各相关专业因采用不能互换的其它标准体系而导致错误。

世界各国应用标准大体上分为两大类:◆管子----即钢管外径系列分为国际通用系列（大外径系列）英制管；国内常用系列（小外径系列）公制管（或米制管）◆法兰：欧式法兰和美式法兰压力等级：PN 0.1 0.25 0.6 1.0 1.6 2.5 4.0 6.3 10.0 16.0 25.0 40.0 MPa欧式法兰（DIN）压力等级：PN 2.0 5.0 6.8 10.0 15.0 25.0 42.0 MPa美式法兰（ANSI）CL 150 300 400 600 900 1500 2500 Psi由此可以看出，无论是法兰还是管子，上述两个系列或两个体系是不能混合使用的。
