MPPT2024Z 太阳能充放电控制器使用手册安装、使用前请仔细阅读该手册 武汉万鹏科技有限公司 h t t p ://w w w .j u t a s o l a r .c o m 武汉万鹏科技有限公司 ht t p ://w w w.j u t a s o l a r .c o m 科技有限公司t a s o l a r .c o mMPPT2024Z 太阳能充放电控制器使用手册 版本V1.1目录 1. 安全事项............................................................................................................3 2. MPPT2024Z 控制器介绍.....................................................................................3 2.1 产品概述..................................................................................................3 2.2 产品结构..................................................................................................3 2.3 产品功能..................................................................................................4 2.4 最大功率点跟踪（MPPT）技术介绍......................................................6 3.系统规划参考....................................................................................................7 3.1 系统电压等级..........................................................................................7 3.2 太阳能电池配置......................................................................................8 3.3 配线..........................................................................................................8 3.4 过流保护..................................................................................................9 3.5 雷击保护..................................................................................................9 3.6 接地..........................................................................................................9 3.7 系统扩容..................................................................................................9 4.安装说明..........................................................................................................10 4.1 产品外形尺寸........................................................................................10 4.2 系统接线示意图....................................................................................11 4.3 线材工具准备........................................................................................11 4.4 安装过程................................................................................................11 5.使用说明..........................................................................................................12 5.1 按键功能说明........................................................................................12 5.2 LED 指示状态说明.................................................................................12 5.3 系统类型查看........................................................................................13 6.故障处理..........................................................................................................13 6.1 控制器保护后处理方法........................................................................13 6.2 常见故障现象及处理方法....................................................................14 7.技术参数..........................................................................................................15 8. 保修承诺. (16)武汉万鹏科技有限公司 h tt p ://w w w .j u t a s o l a r .c o m 武汉万鹏科技有限公司 ht t p ://w w w.j u t a s o l a r .c o m 科技有限公司 t a s o l a r .c o mMPPT2024Z 太阳能充放电控制器使用手册 版本V1.1尊敬的用户： 非常感谢您选用我们公司的产品！我们将为您的太阳能发电系统提供长久可靠的服务！ 该手册提供产品的安装、使用、维护等相关的指导，使用前请仔细阅读该手册。
太阳能电池板智能充电器使用说明书充电及超压指示：当系统连接正常，且有阳光照射到光电池板时，充电指示灯(1)为绿色常亮，表示系统充电电路正常；当充电指示灯(1)出现绿色快速闪烁时，说明系统过电压，处理见故障处理内容；充电过程使用了PWM方式，如果发生过过放动作，充电先要达到提升充电电压，并保持30分钟，而后降到直充电压，保持30分钟，以激活蓄电池，避免硫化结晶，最后降到浮充电压，并保持浮充电压。
如果没有发生过放，将不会有提升充电方式，以防蓄电池失水。
这些自动控制过程将使蓄电池达到最佳充电效果并保证或延长其使用寿命。
蓄电池状态指示：蓄电池电压在正常范围时，状态指示灯(2)为绿色常亮；充满后状态指示灯为绿色慢闪；当电池电压降低到欠压时状态指示灯变成橙黄色；当蓄电池电压继续降低到过放电压时，状态指示灯(2)变为红色，此时控制器将自动关闭输出，提醒用户及时补充电能。
当电池电压恢复到正常工作范围内时，将自动使能输出开通动作，状态指示灯(2)变为绿色；负载指示：当负载开通时，负载指示灯(4)常亮。
如果负载电流超过了控制器1.25倍的额定电流60秒时，或负载电流超过了控制器1.5倍的额定电流5秒时，故障指示灯(3)为红色慢闪，表示过载，控制器将关闭输出。
当负载或负载侧出现短路故障时，控制器将立即关闭输出，故障指示灯(3)快闪。
出现上述现象时，用户应当仔细检查负载连接情况，断开有故障的负载后，按一次按键即恢复正常输出。
负载开关操作：控制器上电后默认负载输出为关闭，在正常情况下，每按一次按键，负载输出即改变一次开关状态。
当负载输出为开时，负载指示灯(4)常亮；当负载为关闭时，负载指示灯(4)常灭；当负载过载时，故障指示灯(3)慢速闪烁，当负载发生短路时，故障载指示灯(3)快速闪烁。
负载过载或短路控制器均会关闭输出。
第一次发生负载短路30秒后自动恢复输出若还没排出短路故障只能手动恢复输出。
如复位过载、短路保护，排出负载的短路或过载故障，按一次按键，即恢复正常输出。
太阳能充电器使用说明书本产品是一款多功能太阳能应急充电器，内置1200mAh高容量可充电锂电池，可随时随地对您的手机、数码相机、PDA、MP3、MP4等数码产品进行充电。
造型华贵大方，小巧玲珑，携带方便，时尚高雅。
使用方法1、使用之前请给您的太阳能充电器充电，有三种方法可以选择：a、将充电器放置于太阳光直射处，太阳能将转化为电能给充电器内置可充电电池充电。
b、将充电器USB线连接电脑，此时充电器指示灯会闪光，表示正在充电，当充电满后，此灯将会熄灭。
C、用交流适配器充电，充电时指示灯会闪光，当充电满后此灯将会熄灭（因为设计有自动断电保护）2、将转换接头连接到延长线，再将延长线的另一头连接到充电器，或直接将转接头连接到充电器。
3、将转换接头连接到您的手机或其它数码产品。
4、从您的手机或其它数码产品上将可看到正在充电，充电的同时您也可以用手机通话。
5、太阳能充电指示。
将开关拨到‘NO’，太阳能板在接受阳光照射时，太阳能充电指示呈绿色。
产品特点：1、特别适用于应急场合。
当您在野外作业或旅游，或者遇到停电时，太阳能充电器将会帮您的大忙，使您的手机随时随地保持工作状态，让您不间断的与您的朋友和家人保持联系。
2、使用方便无论何时何地，您都可以极为方便的给您的手机或其它数码产品充电。
3、高效率充电给您的手机充电60分钟，可以获得100-150分钟通话时间4、环保、节约能源使用绿色能源太阳能，可为环保作出您的贡献。
5、外形时尚，携带方便造型简洁华贵，超薄不锈钢外壳设计，小巧玲珑，携带方便。
6、使用安全带有充电过充保护，有效延长您的手机电池的使用寿命，使用安全。
产品规格1、使用高转换效单晶硅或多晶硅片，太阳能转换效率高达15%以上。
2、太阳能电池板规格：5.5V/80mA。
3、充电时内置高容量可充电锂电池：1200 mAh。
4、输出电压：5.5V。
5、输出电流：1000mA。
6、充电器给手机充电时间：约60分钟（不同品牌和型号的手机有少许差别）。

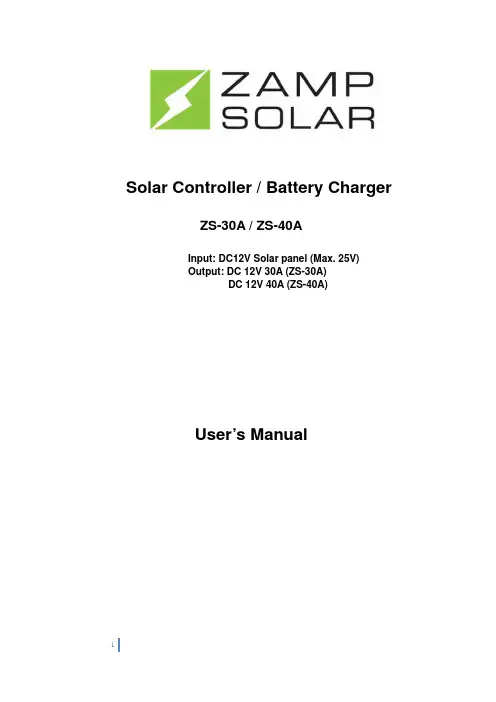

Solar Controller / Battery ChargerZS-30A / ZS-40AInput: DC12V Solar panel (Max. 25V)Output: DC 12V 30A (ZS-30A)DC 12V 40A (ZS-40A)User’s ManualFor use with 12Volt Solar Panel OnlySuitable for Solar panels up to 510 Watts / ZS-30A; 680Watt / ZS-40ABattery Connection Solar Array ConnectionLength ofWire < 1m 6m 9m 12mPlease refer to the wire size chartbelow to determine the minimumsize wire needed for eachconnection. This will also ensureyou get the best performance outof your solar regulator.Soft Charge - When batteries suffer an over-discharge, the controller will softly rampsthe battery voltage up to 10V.Bulk Charge -Maximum current charging until batteries rise to Absorption levelAbsorption Charge-Constant voltage charging and battery is over 85%.Equalization Charge*-Only for WET battery or Calcium battery type, when the battery is deeply drained below 10V, it will automatically run this stage to bring the internal cells as an equal states and fully complement the loss ofcapacity.(LiFePO4, LTO,Gel and AGM battery do not run Equalization charge)Float Charge -Battery is fully charged and maintained at a safe level.A fully charged battery has a voltage of more than 13.6 Volts.The 6 LED’s indicate the charging status and thebattery conditionRed Blue Green Green Yellow Red Solar Power Present-Nobattery connectedON OFF OFF OFF OFF Flash Soft charging ON FlashOFF OFF OFF ON Bulk charging ON ON OFF Subject to battery voltage Absorption charging ON ON OFF ON OFF OFF Equalization charging ON ON OFF ON OFF OFF Float charging ON OFF ON OFF OFF OFF Solar panel weak FlashOFF OFF Subject to battery voltage At night no charge OFF OFF OFF Subject to battery voltageBattery Voltage below 11.5V(+/-0.2V)ON ON OFF OFF OFF ON Battery Voltage between 11.5V - 12.5V(+/-0.2V)ON ON OFF OFF ON OFF Battery Voltage above 12.5V(+/-0.2V) ON ON OFF ONOFF OFF.OPERATION - L.E.D. INDICATIONABNORMAL OPERATION MODEFlashFlashFlashOptional external Battery temperature sensor:As an option, the unit provides a port to connect the external battery temperature sensor; if。
太阳能电池充电器操作规程第一章：引言在建设可持续发展的社会的过程中，利用太阳能成为了一种重要的能源选择。
太阳能电池充电器作为一种绿色、环保的充电设备，正越来越被广泛应用。
为了确保太阳能电池充电器的安全运行，特制定本操作规程，旨在指导使用操作人员正确有效地操作太阳能电池充电器。
第二章：设备概述太阳能电池充电器是一种利用太阳能将光能转化为电能的设备。
它主要由太阳能电池板、电池充电器控制器和电池组成。
太阳能电池板负责将太阳光能转化为电能，充电器控制器负责控制电能的输出以及对电池进行充电。
第三章：使用条件1. 太阳能电池充电器主要适用于户外环境，确保充电器正面充分暴露在阳光下；2. 太阳能电池充电器的使用环境温度范围为-10℃至40℃，过低或过高温度可能影响充电器的性能；3. 太阳能电池充电器应远离易燃易爆、腐蚀性物质等危险环境；4. 充电器应放置在干燥通风的场所，防止受潮或者积水。
第四章：操作步骤1. 将太阳能电池充电器放置于阳光下，并确保太阳能电池板正面完全接触阳光；2. 若需要对电池进行充电，请将电池正确连接至充电器；3. 打开充电器控制器的电源开关，此时充电器将开始工作；4. 在充电过程中，及时观察充电器的LED指示灯，以了解充电器的工作状态；5. 当充电器的LED指示灯显示电池已充满，可以关闭电源开关，断开电池与充电器的连接，完成充电过程。
第五章：注意事项1. 在使用和操作太阳能电池充电器时，请仔细阅读操作手册，并按照说明进行操作；2、太阳能电池充电器仅适用于对符合要求的电池进行充电，禁止充电非指定电池；3、在操作充电器过程中，应注意充电器表面是否有结露或者异常发热现象，若有请立即断开电源开关并联系维修人员；4、禁止在高温条件下使用充电器，以免影响充电器的性能和寿命；5、在不使用充电器时，请将电源开关关闭，以免浪费太阳能电池板的电能。
第六章：维护与保养1、定期检查充电器电源和连接线路是否损坏，若有损坏应及时更换；2、保持充电器表面清洁，防止尘埃和杂物进入充电器内部；3、定期检查充电器的电池充电状态，并根据需要进行充电；4、若发现充电器工作异常，请立即断开电源开关，停止使用，并联系维修人员。
太阳能充电器的使用指南随着科技的不断发展和环保意识的提高，太阳能充电器作为一种绿色能源的代表，越来越受到人们的关注和使用。
它利用太阳能将光能转化为电能，为我们的移动设备提供电力，同时减少对传统电网的依赖。
然而，对于很多人来说，太阳能充电器的使用还是一个相对陌生的领域。
本文将为大家介绍太阳能充电器的使用指南，帮助大家更好地利用太阳能充电器。
1. 太阳能充电器的工作原理太阳能充电器利用太阳能电池板将太阳能转化为电能。
太阳能电池板是由多个太阳能电池组成的，当阳光照射到太阳能电池板上时，光能被吸收并转化为电能。
这些电能会通过连接在太阳能电池板上的线路传输到充电器的电池中，从而为移动设备充电。
2. 太阳能充电器的适用范围太阳能充电器适用于户外活动、露营、徒步旅行等场景，尤其是在没有电源供应的地方。
它可以为手机、平板电脑、相机、手电筒等小型电子设备充电。
然而，需要注意的是，太阳能充电器的充电效率受到天气、光照强度和面积等因素的影响，因此在阴天或光照不足的情况下，充电效果可能会受到一定的影响。
3. 太阳能充电器的使用方法使用太阳能充电器非常简单，只需要按照以下步骤操作即可：步骤一：将太阳能充电器放置在阳光直射的地方，确保太阳能电池板能够充分吸收阳光。
建议将充电器放在平坦的地面上，以确保充电器的稳定性。
步骤二：将需要充电的设备连接到充电器的USB接口上。
一般来说，太阳能充电器会配备多个USB接口，方便同时为多个设备充电。
步骤三：等待设备充电。
在阳光充足的情况下，太阳能充电器可以快速为设备充电。
但需要注意的是，充电速度可能会受到设备电池容量和充电器输出功率的影响。
4. 太阳能充电器的使用注意事项在使用太阳能充电器时，需要注意以下几点：4.1 防水防尘：太阳能充电器通常用于户外环境，因此要选择具有防水防尘功能的充电器，以保护充电器不受到外界环境的影响。
4.2 避免高温：太阳能充电器在高温环境下可能会受损或过热，因此要避免将充电器暴露在阳光下或放置在高温的地方。
光伏发电操作手册(NB32047版-2023)感谢您选择我们的光伏发电系统。
为了确保系统的安全、高效运行，请仔细阅读并遵循本操作手册的指导。
本操作手册为您提供了关于NB32047版光伏发电系统的安装、操作和维护的详细信息。
简介光伏发电系统是一种利用太阳能将光能转化为电能的清洁、可再生的能源系统。
本系统由太阳能电池板、逆变器、控制器、储能设备等组成。
安装步骤1. 准备工作：确保安装地点具有良好的日照条件，并根据系统配置准备相应的设备。
2. 电池板安装：将太阳能电池板固定在合适的位置，确保电池板与地面或其他支撑结构之间的距离符合要求。
3. 逆变器安装：将逆变器安装在易于操作和维护的位置，并与电池板连接。
4. 控制器安装：将控制器安装在易于观察和操作的位置，并与电池板、逆变器等设备连接。
5. 储能设备安装：将储能设备安装在稳固的位置，并与控制器连接。
6. 系统调试：完成安装后，进行系统调试，确保各设备正常工作。
操作步骤1. 启动系统：打开控制器，检查各设备工作状态。
2. 充电操作：当阳光充足时，太阳能电池板开始充电。
3. 发电操作：电池板将光能转化为电能，通过逆变器将直流电转化为交流电。
4. 储能操作：多余的电能将储存在储能设备中，以备夜间或阴天使用。
5. 使用电能：通过家庭电路，将储能设备中的电能输送到家庭用电设备。
维护与保养1. 定期检查：每隔一段时间，检查电池板、逆变器、控制器等设备的工作状态。
2. 清洁电池板：定期清洁电池板表面的灰尘和污物，以保证电池板的最佳工作效率。
3. 检查连接线路：定期检查各设备之间的连接线路，确保连接正常，无损坏。
4. 维护储能设备：根据储能设备的说明书，进行定期的维护和保养。
故障处理1. 无法启动：检查控制器是否打开，各设备连接是否正常。
2. 充电异常：检查太阳能电池板表面是否有灰尘、污物，或损坏。
3. 发电异常：检查逆变器是否正常工作，电池板是否有损坏。
4. 储能异常：检查储能设备是否正常工作，连接线路是否有损坏。

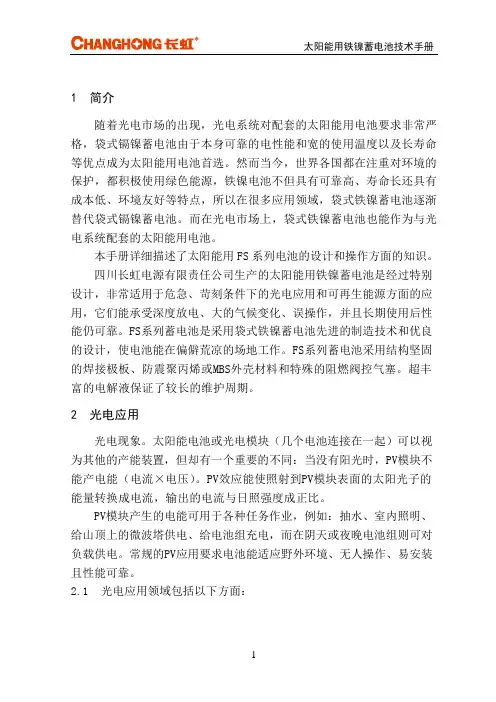

太阳能用铁镍蓄电池技术手册1 简介随着光电市场的出现，光电系统对配套的太阳能用电池要求非常严格，袋式镉镍蓄电池由于本身可靠的电性能和宽的使用温度以及长寿命等优点成为太阳能用电池首选。
然而当今，世界各国都在注重对环境的保护，都积极使用绿色能源，铁镍电池不但具有可靠高、寿命长还具有成本低、环境友好等特点，所以在很多应用领域，袋式铁镍蓄电池逐渐替代袋式镉镍蓄电池。
而在光电市场上，袋式铁镍蓄电池也能作为与光电系统配套的太阳能用电池。
本手册详细描述了太阳能用FS系列电池的设计和操作方面的知识。
四川长虹电源有限责任公司生产的太阳能用铁镍蓄电池是经过特别设计，非常适用于危急、苛刻条件下的光电应用和可再生能源方面的应用，它们能承受深度放电、大的气候变化、误操作，并且长期使用后性能仍可靠。
FS系列蓄电池是采用袋式铁镍蓄电池先进的制造技术和优良的设计，使电池能在偏僻荒凉的场地工作。
FS系列蓄电池采用结构坚固的焊接极板、防震聚丙烯或MBS外壳材料和特殊的阻燃阀控气塞。
超丰富的电解液保证了较长的维护周期。
2 光电应用光电现象。
太阳能电池或光电模块（几个电池连接在一起）可以视为其他的产能装置，但却有一个重要的不同：当没有阳光时，PV模块不能产电能（电流×电压）。
PV效应能使照射到PV模块表面的太阳光子的能量转换成电流，输出的电流与日照强度成正比。
PV模块产生的电能可用于各种任务作业，例如：抽水、室内照明、给山顶上的微波塔供电、给电池组充电，而在阴天或夜晚电池组则可对负载供电。
常规的PV应用要求电池能适应野外环境、无人操作、易安装且性能可靠。
2.1光电应用领域包括以下方面：太阳能用铁镍蓄电池技术手册导航设备●偏僻灯塔；●灯塔；●海上。
通讯系统●基地；●广播增音站；●紧急电话亭。
铁路运输●交叉口保护；●照明和信号。
油田和气田●海上平台紧急照明；●管道阴极保护。
效用●给偏僻地区供电。
2.2 光电系统构件光电系统包含以下三个部分：1）光电板。
太阳能充电器使用说明太阳能移动电源系列产品，拥有智能调压专利技术，可以调节不同的输出电压及电流。
可以在太阳光下对各类手机或USB接口数码产品直接充电，也可以在太阳光较弱或无阳光条件下通过内置蓄电池放电对手机或USB接口数码产品充电。
适用于出差、旅游、长途乘车船、野外作业等环境的备用电源，具有安全保护、兼容性好，大容量、体积小、使用寿命长、性价比高。
产品规格：1、太阳能硅板峰值功率：1.54W2、工作电压：5.5V(最大)3、充电电流：280mA4、蓄电池容量：2000mAh5、输出电压：4.5～9V(可调)6、输出电流：1A(最大)7、充电时间：8-10hrs(幅照度：100mW/C㎡) 3-4hrs(室内电源：5V/500mA)充电说明：1、在xx下充电充电时，放电开关应置于OFF位置，以免充电缓慢，展开太阳能板放置阳光下，并正射太阳能板．太阳能充电器的Light1灯变为红色，此时光能转化为电能对太阳能充电器电池蓄存电．红色表明内置锂电池蓄存电能不多，如果Light1灯变为橙色，表明锂电池中蓄存电能较高，且电压在3.8V～4.1V．如果Light1灯变为绿色，证明充电器内置电池蓄存电已经饱和．当您合上太阳能面板时Light1灯将熄灭，太阳能面板停止充电．注：如果展开太阳能板，在日光下Light1灯变为红色或橙色时，只是表明太阳能面板电压达到Light1灯亮，而不能证明太阳能板在充电．2、使用AC充电由于没有太阳光或阴天情况下，该用AC充电器的DC头连接太阳能充电器的DC接口．再将AC充电器插入110V或220V交流电，Light1灯将变为红色再由红色变为橙色再到绿色的过程．Light1灯变为绿色．表明内置电池已充满，并断开AC充电器的连接．放电说明：放电时，并将输出电压档位调到适当的电压对充电产品充电，然后根据你需要移动设备选择合适的转接头，也可以用USB插头对数码产品连接一起．并将开关切换到＂ON＂Light1与Light2同时亮时，Light2亮时表示开始放电，（此时内置电池已充满Light1出现红绿交替闪烁属正常现象，具体参考Light1显示说明），当你外接移动设备充电时，Light2亮时，表明正在对你的移动设备或手机充电，移动设备或手机充满后，请将开关切换到OFF位置，以免电量流失．应用领域：适用于充电电压在4.5～9V移动通讯、数码注意事项：１、强光下不能间段充电（直射太阳能面板）约8小时，可充满内置电池．２、在夏季时请勿将充电器置于车内（车内温度过高）．影响电池使用寿命３、请勿隔着玻璃对本充电器进行充电．充电效果差．４、必须在强光下充电，在弱光下（Light１）亮灯，只能代表检测到有光，并非代表已在充电（如在室内照明灯下）．所以请勿在弱光下进行充电．５、由于出厂时，每个充电器内所含电量不一致，所以，初次使用充电或放电的时间会不同．６、请勿使用有腐蚀性溶液擦拭本机，以免损害本产品．7、严禁将此产品投入火中，以免引起爆炸。
太阳能光伏电源充放电控制器培训教材1．控制器的功能：（1）高压（HVD）断开和恢复功能：控制器应具有输入高压断开和恢复连接的功能。
（2）欠压（LVG）告警和恢复功能：当蓄电池电压降到欠压告警点时，控制器应能自动发出声光告警信号。
（3）低压（LVD）断开和恢复功能：这种功能可防止蓄电池过放电。
通过一种继电器或电子开关连结负载，可在某给定低压点自动切断负载。
当电压升到安全运行范围时，负载将自动重新接入或要求手动重新接入。
有时，采用低压报警代替自动切断。
（4）保护功能：①防止任何负载短路的电路保护。
②防止充电控制器内部短路的电路保护。
③防止夜间蓄电池通过太阳电池组件反向放电保护。
④防止负载、太阳电池组件或蓄电池极性反接的电路保护。
⑤在多雷区防止由于雷击引起的击穿保护。
（5）温度补偿功能：当蓄电池温度低于２５℃时，蓄电池应要求较高的充电电压，以便完成充电过程。
相反，高于该温度蓄电池要求充电电压较低。
通常铅酸蓄电池的温度补赏系数为－5mv/ºC/CELL 。
2．控制器的基本技术参数：（1）太阳电池输入路数：1――12路（2）最大充电电流：（3）最大放电电流：（4）控制器最大自身耗电不得超过其额定充电电流的1%（5）通过控制器的电压降不得超过系统额定电压的5% （6）输入输出开关器件：继电器或MOSFET模块（7）箱体结构：台式、壁挂式、柜式（8）工作温度范围：－15 C —＋55 ℃（9）环境湿度：90％3．控制器的分类：光伏充电控制器基本上可分为五种类型：并联型、串联型、脉宽调制型、智能型和最大功率跟踪型。
（1〕并联型控制器：当蓄电池充满时，利用电子部件把光伏阵列的输出分流到内部并联电阻器或功率模块上去，然后以热的形式消耗掉。
因为这种方式消耗热能，所以一般用于小型、低功率系统，例如电压在１２伏、２０安以内的系统。
这类控制器很可靠，没有如继电器之类的机械部件。
（2〕串联型控制器：利用机械继电器控制充电过程，并在夜间切断光伏阵列。
太阳能充电器使用说明书欢迎您购买我们的太阳能充电器。
本说明书将为您提供详细的操作指南，帮助您充分了解和正确使用这款产品。
在使用之前，请仔细阅读本手册，并按照说明进行操作，以确保您能够充分利用这款太阳能充电器的优势。
一、产品概述1.1 太阳能充电器简介太阳能充电器是一种利用太阳能转化为电能的设备，通过太阳能电池板吸收阳光，将光能转化为电能，从而为电子设备充电。
它具有环保、方便携带等优势，适用于户外旅行、露营、徒步等活动中的各类电子产品。
1.2 产品特点- 高效能源转化：太阳能充电器采用先进的太阳能电池板技术，能够高效转化阳光能量为电能，提供稳定的电力支持。
- 多功能充电接口：本产品配备了多种充电接口，适用于不同品牌的电子设备，如手机、平板电脑、数码相机等。
- 轻便便携：太阳能充电器采用轻量化设计，便于携带和使用，适合户外活动中的充电需求。
二、使用方法2.1 充电器连接将太阳能充电器展开，确保太阳能电池板面朝向阳光，然后使用提供的连接线将充电器与电子设备连接。
2.2 充电指示灯充电器上配有LED指示灯，当太阳能充电器处于工作状态时，指示灯将点亮。
当指示灯亮起时，表示太阳能充电器可以为您的电子设备充电。
2.3 充电时间太阳能充电器的充电时间受到一系列因素的影响，例如阳光强度、充电器的位置等。
一般情况下，在阳光充足的情况下，充电时间约为4-6个小时。
2.4 安全使用提示- 在使用太阳能充电器时，请确保充电器的太阳能电池板面无任何遮挡物，以保证充电效果。
- 请避免将太阳能充电器浸入水中或接触火源，以防止发生损坏或安全事故。
- 不要将太阳能充电器暴露在高温、潮湿或恶劣的环境中，以免影响充电效果和使用寿命。
三、常见问题解答3.1 如何判断充电器是否工作正常？答：当太阳能充电器连接电子设备后，LED指示灯亮起即表示充电器正常工作。
3.2 太阳能充电器适用于哪些电子设备？答：太阳能充电器适用于各类带有USB充电接口的电子设备，如手机、平板电脑、数码相机等。
太阳能电池板制造技术手册本手册旨在向制造太阳能电池板的工程师和技术人员提供一份详细的制造流程和技术指南，以确保生产质量和效率。
第一章：概述太阳能电池板是利用太阳能电池将电能转化为直流电的设备。
光能转化为电能最有效的方法是使用光伏效应。
太阳能电池板由多个太阳能电池串联组成，并使用逆变器将直流电转换为交流电，供家庭或工业使用。
第二章：原材料和设备2.1 光伏电池太阳能电池板的核心是光伏电池，需要质量稳定、转换效率高的单晶硅或多晶硅材料。
2.2 逆变器逆变器的作用是将太阳能电池板产生的直流电转换为交流电。
应根据使用环境来选择逆变器的种类和规格。
2.3 其他材料和设备包括电线、连接器、支撑结构等，需要质量稳定、适用于户外环境的材料和设备。
第三章：制造流程3.1 硅材料晶体生长单晶硅是利用真空熔炼法和气相沉积法制成的，多晶硅是利用铸造法、摩擦焊法或浸渍法制成的。
硅材料晶体生长的质量决定了太阳能电池板的转换效率和使用寿命。
3.2 电池片制造电池片的制造包括切割、抛光、清洗、扩散、刻蚀等工艺。
其中扩散工艺是最重要的环节之一。
3.3 封装组装将电池片进行清洗、抛光后，采用机器自动化、人工手工等方法进行封装和组装，包括加工支架、安装电线和连接器等。
第四章：质量控制太阳能电池板的制造过程需要严格的质量控制，以确保产品性能稳定、寿命长。
质量控制包括零件检查、工艺控制、设备校验、测试与验证等环节。
4.1 零件检查对原材料的进货检查，以及对制成品的外观、尺寸、功率等参数的检查。
4.2 工艺控制各生产环节需要严格的质量控制，包括温度、时间、化学剂等因素的控制。
4.3 设备校验生产设备需要定期进行校验和维护，以确保其正常运转和可靠性。
4.4 测试与验证对于制成品需要进行全面的测试和验证，包括电化学测试、光谱测试、温度测试、电性能测试等，以确保产品达到设计要求。
第五章：生产效率生产效率是企业的重要指标，可以通过制造流程的优化和设备的升级来提高。
Tiny 2-Cell Solar Panel Charges Batteries in Compact, Off-Grid DevicesDesign Note 491Fran Hoffart06/11/491Figure 1. Solar Panel Output Voltage, Current and PowerIntroductionAdvances in low power electronics now allow placement of battery-powered sensors and other devices in locations far from the power grid. Ideally, for true grid independence, the batteries should not need replacement, but instead be recharged using locally available renewable energy, such as solar power. This Design Note shows how to produce a compact battery charger that operates from a small 2-cell solar panel. A unique feature of this design is that the DC/DC converter uses power point control to extract maximum power from the solar panel.The Importance of Maximum Power Point ControlAlthough solar cells or solar panels are rated by power output, a panel’s available power is hardly constant. Itsoutput power depends heavily on illumination, temperature and on the load current drawn from the panel. To illustrate this, Figure 1 shows the V-I characteristic of a 2-cell solar panel at a constant illumination. The I-vs-V curve features a relatively constant-current characteristic from short-circuit (at the far left) to around 550mA load current, at which point it bends to a constant-voltage characteristic at lower currents, approaching maximum voltage at open circuit (far right). The panel’s power output curve shows a clear peak in power output around 750mV/530mA, at the knee of the I-vs-V curve. If the load current increases beyond the power peak, the power curve quickly drops to zero (far left). Likewise, light loads push power toward zero (far right), but this tends to be less of an issue.Of course, panel illumination affects available power—less light means lower power output; more light, more power. Although illumination directly affects the value of peak power output, it does not do much to affect the peak’s location on the voltage scale. That is, regardless of illumination, the panel output voltage at which peak power occurs remains relatively constant. Thus, it makes sense to moderate the output current so that the solar panel voltage remains at or above this peak power voltage, in this case 750mV. Doing so is called maximum powerpoint control (MPPC). Figure 2 shows the effects of varying sunlight on the charge current, with maximum power point control and without. The simulated sunlight is varied from 100% down to approximately 20%, then back up to 100%. Note that as the sunlight intensity drops about 20%, the solar panel’s output voltage and current also drop, but the LTC3105 maximum power point control prevents the panel’s output voltage from dropping below the programmed 750mV. It accomplishes this by reducing the LTC3105 output charge current to prevent the solar panel from collapsing to near zero volts, as is shown in the plot onthe right side of Figure 2. Without power point control,a small reduction in sunlight can completely stop chargecurrent from flowing.L TC3105 Boost Converter with Input Power Control The LTC3105 is a synchronous step-up DC/DC converter designed primarily to convert power from ambient energy sources, such as low voltage solar cells and thermoelectric generators, to battery charging power. The LTC3105 uses MPPC to deliver maximum available power from the source. It accomplishes this by reducing the LTC3105 output cur-rent to prevent the solar panel from collapsing to near zeroL , L T , L TC, L TM, Linear Technology, the Linear logo and Burst Mode are registered trademarks of Linear Technology Corporation. All other trademarks are the property of their respective owners.DN F01SOLAR PANEL OUTPUT POWER (mW)6005004003002001000400300200100SOLAR PANEL OUTPUT VOL TAGE (mV)S O L A R P A N E L O U T P U T C U R R E N T (m A )LINEAR TECHNOLOGY CORPORA TION 2011dn491 LT/AP 0611 226K • PRINTED IN THE USALinear Technology Corporation1630 McCarthy Blvd., Milpitas, CA 95035-7417(408) 432-1900 ● FAX : (408) 434-0507 ● Figure 3. 2-Cell Solar Panel Li-Ion Battery ChargerFigure 2. Changing Sunlight Intensity Effects on Charge Currentvolts. The LTC3105 is capable of starting up with an input as low as 250mV, allowing it to be powered by a single solar cell or up to nine or ten series-connected cells. Output disconnect eliminates the isolation diode often required with other solar powered DC/DC converters and allows the output voltage to be above or below the input voltage. The 400mA switch current limit is reduced during start-up to allow operation from relatively high impedance power sources, but still provides sufficient power for many low power solar applications once the converter is in normal operation. Also included are a 6mA adjustable output low dropout linear regulator, open-drain power good output, shutdown input and Burst Mode ® operation to improve efficiency in low power applications.Solar-Powered Li-Ion Battery ChargerFigure 3 shows a compact solar-powered battery charger using a LTC3105 as a boost converter and a LTC4071 as a Li-Ion shunt charger. A 2-cell 400mW solar panel provides the input power to the LTC3105 to produce over 60mA of charge current in full sunlight. Maximum power point control prevents the solar panel voltage from dropping below the 750mV maximum power point, as shown in Figure 1. The converter’s output voltage is programmed for 4.35V, slightly above the 4.2V float voltage of the Li-Ion battery. The LTC4071 shunt charger limits the voltage across the battery to 4.2V. Grounding the FBLDO pin programs the low dropout regulator to 2.2V, which powers the “charging” LED. This LED is on when charging and off when the battery voltage is within 40mV of the float voltage, indicating near full charge. An NTC thermis-tor senses battery temperature and lowers the LTC4071 float voltage at high ambient temperatures for increased battery safety. To prevent battery damage from over-discharge, the low battery disconnect feature disconnects the battery from the load if the battery drops below 2.7V. Conclusion Although the circuit described here produces only a few hundred milliwatts, it can provide enough power to keep a 400mAhr Li-Ion battery fully charged under most weather conditions. The low input voltage, combined with input power control, makes the LTC3105 ideal for low power solar applications. In addition, the LTC4071 shunt charging system complements the LTC3105 by providing the precision float voltage, charge status and temperature safety features to assure long battery life in outdoor environments.www.linear .comFor applications help, call (408) 432-1900, Ext. 372510 SECONDS6004002000604001.00.80.40.60.20DN F02(WITH MAXIMUM POWER POINT CONTROL)SOLAR PANEL OUTPUT (V)P A N E L O U T P U T (m A )C H A R G E C U R R E N T (m A )BATTERY VOL TAGE = 3.6V20 SOLAR PANEL OUTPUT CURRENT SOLAR PANELOUTPUT VOL TAGERELATIVE SUNLIGHTINTENSITYL TC3105CHARGE CURRENT 100%100%C H A R G E C U R R E N T (m A )60040020006040200 1.00.80.40.60.2(NO MAXIMUM POWER POINT CONTROL)SOLAR PANEL OUTPUT CURRENTRELATIVE SUNLIGHTINTENSITY SOLAR PANEL OUTPUT (V)P A N E L O U T P U T (m A )100%100%DN F03I SC = 600mA,V OC = 1VTEMPERATURE TRACKING,。
