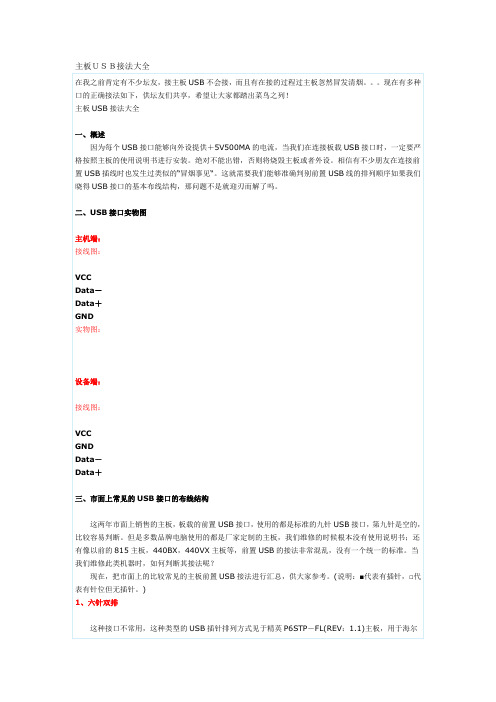

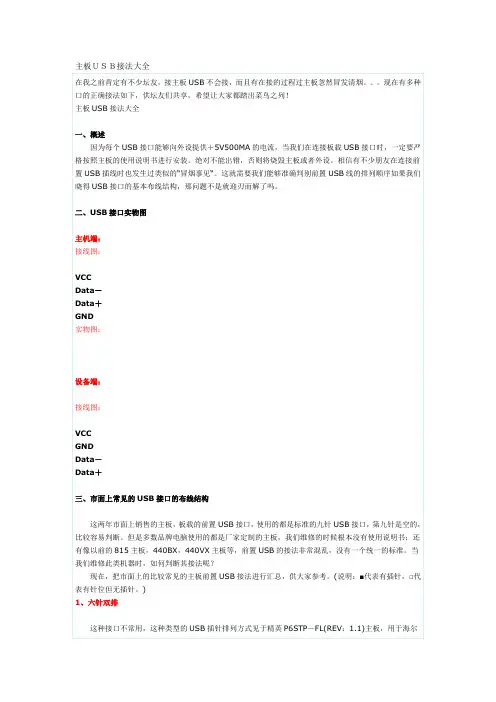

电脑各种主板USB接线方法图解主板USB管脚接口大全一、概述因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。
绝对不能出错，否则将烧毁主板或者外设。
相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事见“。
这就需要我们能够准确判别前置USB线的排列顺序如果我们晓得USB接口的基本布线结构，那问题不是就迎刃而解了吗。

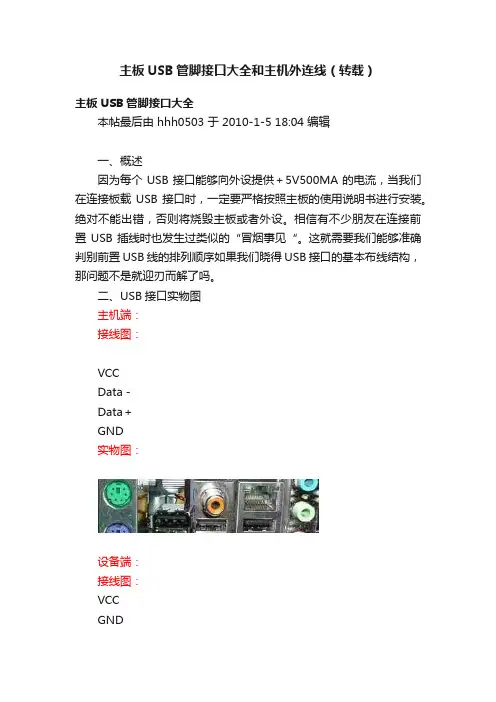

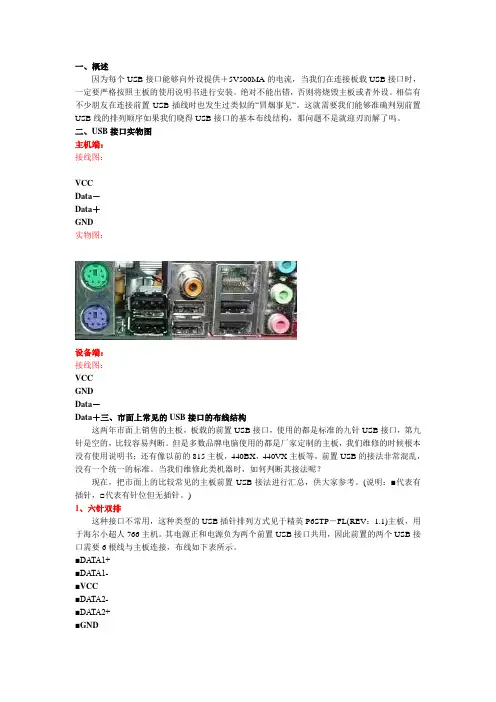

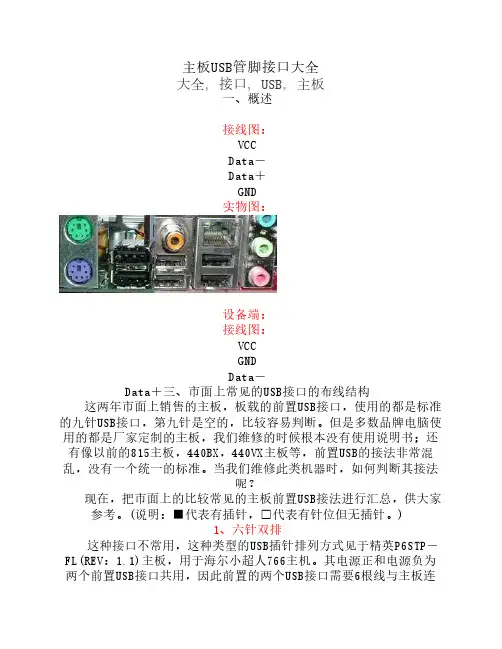

二、USB接口实物图主机端：接线图：VCCData－Data＋GND实物图：设备端：接线图：VCCGNDData－Data＋三、市面上常见的USB接口的布线结构这两年市面上销售的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。
但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。
当我们维修此类机器时，如何判断其接法呢？现在，把市面上的比较常见的主板前置USB接法进行汇总，供大家参考。
(说明：■代表有插针，□代表有针位但无插针。
)1、六针双排这种接口不常用，这种类型的USB插针排列方式见于精英P6STP－FL(REV：1.1)主板，用于海尔小超人766主机。
其电源正和电源负为两个前置USB接口共用，因此前置的两个USB 接口需要6根线与主板连接，布线如下表所示。
■DATA1+■DATA1-■VCC■DATA2+■GND2、八针双排这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的P4VXMS(REV：1.0)主板等。
该主板还提供了标准的九针接法，这种作是为了方便DIY在组装电脑时连接容易。
■VCC■DATA－■DATA＋□NUL■GND■GND□NUL■DATA＋■DATA－■VCC微星MS-5156主板采用的前置USB接口是八针互反接法。
虽然该主板使用的是Intel430TX芯片组，但首先提供了当时并不多见的USB1.0标准接口两个，只不过需要使用单独的引线外接。
由于该主板的USB供电采用了限流保护技术，所以即使我们把USB的供电线接反，也不会导致主板无法启或烧毁USB 设备的情况产生。
■VCC■DATA－■DATA＋■GND■GND■DATA＋■DATA-■VCC以下这种接口比较常见，多使用于815，或440BX较早的主板上。
■VCC■DATA＋■DATA－■GND■VCC■DATA-■GND以下这种接口现在不多见，也见于2001，2002年时期的主板上。
■VCC■DATA－■DATA＋□NUL■GND■VCC■DATA－■DATA＋□NUL■GND3、九针双排这种前置USB接口最常见，大多数主板都使用这种接口，有的还带有插槽来限位。
如：精英P6IEA，INTEL D845GLVA主板，L4IBMGL2(REV：1.0B)，精英865PE-A(REV：2.0)，捷波P4X400DA主板，捷波JP4MFM。
■VCC■DATA－■DATA＋■GND■NC■VCC■DATA－■DATA＋■GND□NUL有的主板的第十针也接地了，但这对性能改变不大，也没有多大差别，可以接也可以不接。
■VCC■DATA－■DATA＋■GND■GND■VCC■DATA－■GND□NUL有的主板上不但带有限位设计，同时也明确标明了每一根针的定义，如微星MS-845GLML主板。
捷波生产的几款主板的前置USB接口虽然也是九针，但空针的位置有所有同和其他厂家有点特殊，空针的位置正好相反，如845GPRO,845DBA，845DBAR2等主板，空针的位置正好是第十针，而非第九针。
精英L4S5M主板也是九针前置USB接口，但空针的位置是第七针，同时第四针是不使用的，两个USB接口的正好互反。
对于互反的USB接口，我们一定要注意不能接错，因为这种情况因为我们接对了一个，往往按经验来判断连接另一个，造成部件损坏。
■GND■NC■DATA＋■DATA－■VCC■VCC■DATA－■DATA＋□NUL4、十针双排精英P6STM主板，神舟电脑使用的FC－810T主板使用十针双排USB接口，第九，十两名为闲置插针，两个USB接口的接法相同。
■VCC■DATA－■DATA＋■GND■NC■VCC■DATA－■DATA＋■GND■NC像微星845Ultra VER：1主板，虽然使用的也是十针双排接法，但两组USB接法相反，并且使用了双地线。

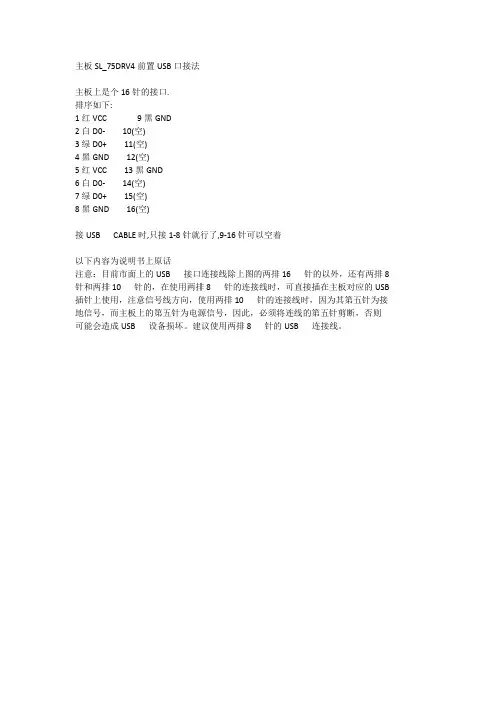

■VCC■DATA－■DATA＋■GND■GND■GND■GND■DATA＋■DATA－■VCC微星815E PRO(VER：1)N1996■VCC■DATA－■DATA＋■GND■NC■GND■DATA＋■DATA－■VCC[此贴子已经被作者于2005-5-140:05:02编辑过]--作者：cjsafty--发布时间：2005-5-1323:45:00--5、十五针双排这种接口不多见，见于佰钰P4X266(PR22－S)，硕泰克SL－65KV2主板上面，虽然插针多，但USB接口也只是两个，多余的上面一排都是地线，是为了减少USB线间的干扰，提高工作性能设计的。
■GNDNULL■GND■GND■GND■GND■GND■GND■VCC■DATA－■DATA＋■GND■VCC■DATA－■DATA＋■GND实物：以下这种接口不多见，多见于一些OEM主板上面。
■GND■GND■DATA+■DATA-■VCC□NUL■DATA+■GND■VCC■DATA－■DATA＋■GND■GND□NUL■VCC■DATA-6、四针单排见于华硕CUSL2-C(REV：1.02)，三帝P651ML，精英L4VXA2等主板。
■VCC■DATA+■DATA-■GND□NUL四、机箱端的接法目前市场上销售的DIY机箱的USB接头也有两种，一种是散的，一种是组合的，分别对应使用于非标USB接口和标准USB接口。

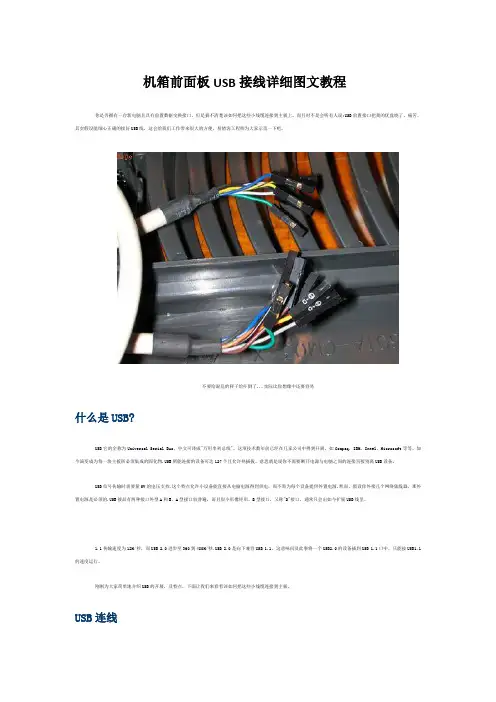

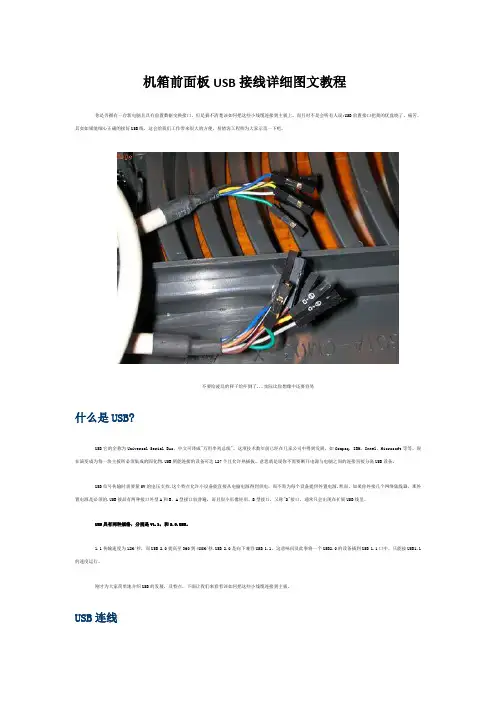

1、散线接头2、标准组合接头一般情况下，机箱使用的USB接头都使用4种不同颜色的线来使用之区别，其中黑色线为地线(GND)，红色线为电源正级(VCC或＋5Volt)，白色线为数据负线(USB Port-或Data-)，绿色线为数据正线(USB Port+或Data+)。
无论是散头接法还是组合接法，我们一定确定我们的安装正确无误后(特别是电源正负的接法)，才能加电试机，否则就必须使用万用表来帮助我们判断板载USB插针的正确接法。
五、USB接口的基本判断方法USB线的插头方法最多，有六针的，也有八针，九针，十针的，但是因为USB线使用+5V 电源和地线，这就为我们判别其正确定义提供了帮助。
因为计算机在使用过程中会向空气中发射频带很宽的大量的电磁波，为了防止这些电磁波对其他家用电器的干扰，都使用了全钢机箱，并且箱体安全接地。
还有一点需要大家明白，不但机箱接地，同时机箱也是开关电源次级的电源地，即我们通常所说的“电源负极”。
所以在我们判别USB接口的地时，只要把万用表置于*1档或导通档，测试USB接口中那根针与机箱是导通的，这样就可以马上判断出地线。
只要知道地线了，与其隔两根针的就是“电源正”，即VCC端。
其余就可以按位置排列了。
基本方法：将万用表置于通断档或电阻档的*1档。
用黑表笔接触主板的地线，如USB接口或键盘接口，固定螺丝位置的边缘，这些位置都是地线。
黑表笔不动，用红表笔记逐个接触前置USB接口的插针。
当接到某一插针时，万用表发出鸣叫或电阻档指示为0或较小数值时，就表示此时红表笔接触的前置USB插针是地线(GND)。
接下来再根据USB连线的基本布局就可以判断电源正(VCC)和其他两根数据线了。
如果还不放心，我们还可以继续判断电源正。
因为USB使用的+5V电源，是由ATX20针电源插头的+5V(红色)或者是+5VSB(紫色)供应的，只要测量有哪根针与ATX电源的红或紫导通就可以了。
一些高档主板的USB供电不是直接由电源提供的，而是通过功率电源管按制USB供电当故障发生时切断对外设供电，或者使用限流IC把USB接口的输出电流限定为500MA。
我们可以通过观察PCB板上线路连接来判断电源正的接法；也可以通过使用万用表的电阻档测量，与USB接口相连的保险电阻或控制电源管导通的插针，就是USB接口的正极。
六、USB接口的供电方法1、采用＋5VSB或＋5V供电一些低端主板生产厂家出于生产成本的考虑，有的是直接使用开关电源送出的＋5VSB或＋5V供电，其间有一个或根本没有保险电源或限流电阻。
这样做的话会导致如是USB接口或USB外设出现故障时会造成主机不能加电或无法启动。
如果是主机正在工作时插入了问题USB 外设就会导致主板立即重启。
中档主板的生产厂家多数都在USB供电回路中设计了电源滤波和可恢复保险电阻以保护主板稳定工作，避免受到热插拔USB 外设时出现死机或重启现象。
如下图因为生产厂家采用简单供电，导致供电回路中的滤波电感比较严重的烧毁。
因为后置USB接口与键盘接口相近，所以大部分主板在设计时都采用了后置USB接口和键鼠一起供电的做法，在键盘接口附近一般会有一个JB1跳线，用户可以选择是使用＋5VSB(可以提供键鼠开机功能，网络唤醒功能，但电流较小，无法满足移动硬盘供电)供电；或者是使用＋5V电源供电(提供电流较大，但无法键鼠开机)。
不过一些主板在设计时就取消了跳线，所以当电脑关机时键鼠灯常亮，这种情况只能在电脑关机后拔下主机的电源插头才能彻底断电。
像映泰KBNHAG主板为了使用主板后置USB接口的供电更稳定，把键鼠和USB供电进行了分离。
[此贴子已经被作者于2005-5-1323:47:30编辑过]-----------------------------------------奖励用户：原因：好文章用户操作：金钱15，操作者：anger555--作者：cjsafty--发布时间：2005-5-1323:48:00--2、采用＋5V电源通过限流IC供电或使用电源管可控供电这种设计一般见于中高档主板，在USB供电回路中有电容滤波，保险电阻，限流IC或功率电源管，这种设计可以保证主板的每个USB接口向外设提供最大500MA的供电电流，同时当外设短路时，限流IC会自动切断USB接口的供电，保证主机正常稳定的工作。
不过，因为最大供电电流只有500MA，所以当我们使用移动硬盘时，往往就会出现无法认盘，认盘后文件读取不易，只能拷贝小文件不能拷贝大文件，拷贝文件容易死机等情况。
七、注意事项六针的USB接口，其中的电源正和电源地是共用的。
九针和十针的USB接口，第九针为空，是为了定位，防止USB接口反接，造成烧主板的情况。
