室内消防系统改造施工方案
概述
本文档旨在提供一份室内消防系统改造施工方案，以确保建筑物内的安全。
在这份方案中，我们将要求安装新的消防设备和隔热材料，以满足政府规定的消防安全标准。
改造方案
1. 安装新的灭火器
我们将在建筑物内安装更多的灭火器，以确保在火灾发生时有更多的灭火器可以使用。
灭火器的数量将根据建筑物的结构和大小确定。
2. 更换消防设备
我们将检查建筑物内现有的消防设备，并且将更换需要更换的设备。
我们将会更换老旧、损坏或者维修次数过多的消防设备，以确保设备的可靠性。
3. 安装隔热材料
我们将安装隔热材料，以防止火灾蔓延。
隔热材料将被安装在建筑物内所有可燃物质的外表面，例如木结构和隔板。
这将有助于消防人员将火势控制在较小的范围内。
4. 确保疏散通道畅通
我们将检查建筑物内所有的疏散通道，并确保它们畅通。
如果需要的话，我们将对疏散通道进行改造或者重新设计。
5. 实施消防安全培训
我们将对建筑物内的所有员工和居民进行消防安全培训。
我们将为他们提供消防设备的使用说明，并向他们介绍在火灾发生时应该采取的逃生措施。
结论
通过实施以上方案，我们相信可以增强建筑物的消防安全，并确保在火灾发生时人们可以尽快安全地疏散。
这些措施将有助于保护人们的生命和财产安全。
室内精装修消防工程施工方案1. 背景室内精装修消防工程是为了确保建筑物内部的消防安全而进行的一系列工作。
它包括安装消防设备、设置疏散通道、确定灭火器材等，以保护人员和财产免受火灾的威胁。
2. 施工步骤2.1 消防设备安装在室内精装修过程中，应安装必要的消防设备，如火灾报警器、自动喷水灭火系统、消防水管等。
根据建筑物的规模和用途确定消防设备的种类和数量。
2.2 疏散通道设置为了确保人员在火灾发生时的安全疏散，应设置合适的疏散通道。
疏散通道应符合相关法规的要求，设有足够数量的安全出口，并保持畅通。
2.3 灭火器材确定根据建筑物的结构和用途，确定合适的灭火器材。
灭火器材应摆放在容易取用并易于识别的位置，以方便人员迅速进行灭火操作。
2.4 操作规范培训施工完成后，组织相关人员进行操作规范培训，包括如何正确使用消防设备、如何疏散和逃生等。
培训内容应全面、系统，并确保培训记录完整。
3. 风险评估和预防措施在施工过程中，应进行风险评估并采取预防措施以减少火灾风险。
预防措施可以包括对易燃物质的储存和使用进行管控、严格遵守施工安全规范等。
4. 相关法规和标准室内精装修消防工程应符合相关法规和标准的要求。
相关法规和标准可以包括《建筑消防设施设计规范》、《消防设施定期维护检查规程》等。
5. 施工验收和监督在施工完成后，应进行消防工程的验收工作。
验收应根据相关法规和标准进行，确保消防工程的质量和符合要求。
同时，应定期进行监督检查，及时发现和解决存在的问题。
6. 总结室内精装修消防工程施工方案是确保建筑物内部消防安全的重要工作。
通过合理的施工步骤、风险评估和预防措施，可以有效降低火灾风险，保护人员和财产的安全。
一、工程概况本工程为某建筑室内消火栓系统施工，包括室内消火栓、管道、阀门、消防箱等设备的安装及调试。
工程范围涵盖整个建筑内部，旨在确保建筑消防安全，提高火灾应急响应能力。
二、编制依据1. 《建筑设计防火规范》（GB50016-2014）2. 《消防给水及消火栓系统技术规范》（GB50974-2014）3. 《室内消火栓系统施工及验收规范》（GB50281-2006）4. 施工图纸及相关设计文件三、施工准备1. 组织机构及人员配备成立室内消火栓施工项目组，明确项目经理、技术负责人、施工负责人、质检员等岗位人员职责。
2. 材料设备准备根据设计要求，采购符合国家标准的消防管道、阀门、消防箱、消火栓等设备，确保设备质量合格。
3. 施工工具及检测仪器准备准备扳手、螺丝刀、焊机、切割机、水平尺、压力表、试压泵等施工工具及检测仪器。
四、施工工艺及方法1. 消火栓安装（1）按照设计要求，在墙体上预留孔洞，孔洞尺寸应符合设计要求。
（2）将消火栓套入预留孔洞，调整位置，使其符合设计要求。
（3）使用膨胀螺栓将消火栓固定在墙体上，确保固定牢固。
（4）安装消火栓箱体，调整位置，使其与消火栓对齐。
（5）安装消火栓箱门，调整门轴，确保门开启灵活。
2. 消火栓管道安装（1）按照设计要求，在墙体上预留管道孔洞，孔洞尺寸应符合设计要求。
（2）使用专用工具将管道穿过孔洞，调整位置，使其符合设计要求。
（3）将管道连接在消火栓箱体上，确保连接牢固。
（4）按照设计要求，安装阀门、消防箱等设备。
3. 管道试压（1）关闭管道上的阀门，确保管道内无空气。
（2）使用试压泵对管道进行试压，试压压力应符合设计要求。
（3）观察管道及设备是否有渗漏现象，如有，及时处理。
4. 系统调试（1）按照设计要求，连接消防泵、消防水池等设备。
（2）开启消防泵，检查系统是否正常运行。
（3）检查消火栓、消防箱等设备是否正常工作。
五、质量要求1. 材料设备质量应符合国家相关标准。
室内消火栓系统施工方案一、方案背景室内消火栓系统是建筑物内部的消防设施之一，它通过一系列的管道、阀门、喷头等配件组合而成，能够快速供水并喷射水流，用于防火和灭火工作。
施工方案是指室内消火栓系统的设计、材料选择、安装位置和步骤等细节的规划，是保证系统正常运行和发挥功能的基础。
本方案旨在对室内消火栓系统的施工进行规范和指导，确保施工效果和质量。
二、施工准备工作1.设计方案确认：施工前应对消火栓系统的设计方案进行确认，包括系统的布局、管道规格、室内消火栓的位置等。
2.材料准备：根据设计方案，准备好需要使用的材料，包括消火栓、管道、阀门、喷头等。
3.人员培训：施工人员应具备相关的消防知识和技能，对施工步骤和注意事项进行培训和指导。
4.工具准备：准备好需要使用的施工工具和设备，如钢管切割器、焊接设备、螺丝刀等。
三、施工步骤1.安装管道：根据设计方案，确定室内消火栓的管道走向和位置，并进行布置。
使用钢管切割器等工具进行管道切割和连接，确保管道的密封性和牢固性。
2.安装阀门：根据布置好的管道，安装相应的阀门。
阀门应能够控制消火栓系统的供水和关闭，确保系统的正常运行和维护。
3.安装消火栓：根据设计方案，确定室内消火栓的位置和数量，并进行安装。
消火栓应安装在易于操作和使用的位置，方便消防人员使用。
4.安装喷头：根据设计方案和相关要求，确定喷头的类型和数量，并进行安装。
喷头应能够实现快速喷水、大范围喷水和定向喷水等功能，以满足不同场景的需要。
5.连接供水系统：将室内消火栓系统与供水系统连接，确保供水的正常和稳定。
同时要进行水压测试，确保系统在正常工作范围内。
6.清洗和检测：在施工完成后，对室内消火栓系统进行清洗和检测。
清洗可以去除管道内部的杂质和污垢，检测可以发现潜在的漏水和故障问题。
7.安装标志标牌：根据相关标准和要求，安装室内消火栓系统的标志标牌，指示消防设施的位置和使用方法，提醒人员保持通畅和安全。
四、施工注意事项1.施工期间应遵守消防安全规定，采取必要的防火措施，防止火灾事故的发生。
一、工程概况本工程为XX小区XX栋XX室的家装消防工程施工。
工程主要包括消防管道、消防喷淋、消防报警系统、消防疏散指示系统等消防设施的安装和调试。
二、施工方法与施工方案1. 施工准备（1）了解现场情况，包括房屋结构、空间布局、消防设施要求等。
（2）组织施工人员，明确各工种职责，进行技术交底。
（3）准备施工所需材料、工具、设备，确保施工顺利进行。
2. 施工流程（1）消防管道安装1）按照设计图纸要求，在施工前进行现场放样，确定管道走向。
2）使用专用工具，进行管道切割、焊接、连接等工作。
3）安装完成后，进行管道打压测试，确保管道无泄漏。
（2）消防喷淋安装1）按照设计图纸要求，在施工前进行现场放样，确定喷淋头位置。
2）使用专用工具，进行喷淋头的安装、固定。
3）安装完成后，进行喷淋系统的测试，确保系统正常工作。
（3）消防报警系统安装1）按照设计图纸要求，进行报警控制器的安装、调试。
2）安装火灾探测器、手动报警按钮等设备。
3）进行系统测试，确保报警系统正常工作。
（4）消防疏散指示系统安装1）按照设计图纸要求，进行疏散指示标志的安装、调试。
2）确保疏散指示标志清晰、醒目，便于人员疏散。
3. 施工质量控制（1）严格按照设计图纸、施工规范进行施工。
（2）对施工材料进行检验，确保材料合格。
（3）对施工过程进行监控，确保施工质量。
三、施工进度计划表1. 施工准备（1周）2. 消防管道安装（2周）3. 消防喷淋安装（1周）4. 消防报警系统安装（1周）5. 消防疏散指示系统安装（1周）6. 系统调试及验收（1周）四、资源需求量1. 人力资源：施工人员、技术人员、质检人员等。
2. 材料资源：消防管道、消防喷淋、消防报警系统、消防疏散指示系统等。
3. 设备资源：切割机、焊接机、测试设备等。
五、安全措施1. 施工现场设置安全警示标志，确保施工安全。
2. 施工人员必须佩戴安全帽、安全带等防护用品。
3. 施工过程中，注意防火、防爆、防触电等安全措施。
室内消火栓系统施工技术方案及措施一、施工方案1．如项目中标，在接到甲方或监理通知后的七天内组织预埋、预留班组进入工地，按施工图要求配合土建预埋和预留。
根据工程量的大小，合理配备相应数量的管道技术工人。
2．穿墙，穿楼地板套管，配合土建预留、预埋：(1)凡穿墙楼板的管道、预留洞尺寸应比其管外径大30mm左右，其位置必须准确，管道在该处应加设套管，穿墙套管长度不应小于墙厚。
穿楼板处套管应高出楼面50mm，穿出层面的管道一般应有防水肩和防水帽。
(2)管道的各种接口均不得设在套管内，各种阀件、接口不应布置在穿墙洞内。
(3)配合土建按施工设计图要求在剪力墙、砖墙上消火栓箱孔洞预留、预埋。
(4)预埋、预留等所有隐蔽工程必须由建设单位、监理公司、总包单位专业工程师现场验收，确认并签字后，方可隐蔽。
3．在土建主体封顶后，立即组织给排水作业队配备足够数量的管道技术工人进入工地，展开对室内消火栓系统的全面施工。
4．进入正常施工阶段，依据室内消火栓系统安装工程面积大、系统复杂、横向、竖向同步施工的特点，挑选一些安全意识强、技术精干的技术工人，组成独立的作业队进行管道井立管安装。
在确保工程质量的同时也保证施工的安全。
二、系统施工技术措施1．管网施工：室内消火栓给水系统的管网包括水平环管、水平主干管、立管、支管系统与水泵、稳压设施、水泵接合器等设备的连接管道。
(1)管道连接方式：按施工图及规范要求，管径小于或等于100mm时，采用螺纹连接。
管径大于100mm时，采用法兰连接。
(2)竖管的安装：①竖管的安装应铅垂，每米允许偏差不得超过2mm。
②竖管的固定支架应设置在距地面1.5～1.8m高处，层高在4m以下时，每层只设置一个固定支架。
层高超过4m时，每层需设两个固定支架。
(3)阀门安装：本工程地下室水平环管上设有防爆波阀门，安装时要求：法兰与阀门法兰连接的螺栓顺水流方向。
紧固螺丝时应对称操作，外露丝扣为3～4扣，密封垫选择厚度为3mm厚石棉橡胶板或3mm厚橡胶板。
室内装修工程消防方案一、项目概况室内装修工程消防方案是为了确保室内装修工程期间安全，预防火灾事故发生，及时进行火灾应急处置，保障施工人员和居民的生命财产安全。
本消防方案将对室内装修工程消防措施、应急处置预案等进行详细说明。
二、消防措施1.消防设施配备根据国家有关规定和《建筑设计防火规范》，室内装修工程必须配备完善的消防设施，包括灭火器、消防水带、消防喷淋系统、疏散通道等。
在施工现场必须配备足够数量和规格的灭火器，以便在发生火灾时能够及时灭火。
消防水带应布置在易燃易爆的施工材料周围，以备紧急灭火使用。
消防喷淋系统应按照规定配备并保持良好状态。
疏散通道应保持畅通，不得堆放杂物、阻碍疏散。
2.消防安全教育在室内装修工程施工期间，施工方应对参与施工的所有人员进行消防安全培训，包括火灾逃生知识、火灾报警器使用方法、灭火器使用方法等。
并制定消防演练计划，定期组织演练，确保施工现场人员对火灾应急处理有一定的能力。
3.施工现场管理施工现场应设立专门的消防管理岗位，由专人负责消防设施的维护及消防安全检查。
对易燃易爆材料的存放、使用进行监管。
烟尘、火焰等物质不得直接接触易燃材料。
施工现场应定期进行消防安全检查，发现安全隐患立即整改。
4.建立消防预案在室内装修工程开工前，施工方应编制详细的火灾应急预案。
包括火灾报警、疏散流程、灭火措施、人员疏散及逃生通道、消防设备的使用方法等。
并在工地显眼位置张贴应急预案，以备紧急使用。
三、火灾应急处置预案1.火灾报警一旦发现火灾，施工现场人员应立即向周围人员发出火警信号，并立即报警。
同时按照预案通知安全管理人员和施工管理人员。
在确认火情后，立即采取相应措施进行处理。
2.人员疏散一旦发生火灾，施工现场应立即启动疏散流程。
人员应按照预先规划好的疏散通道有序撤离现场。
在疏散过程中，不得慌乱，应尽量避免踩踏等事故的发生。
3.灭火措施根据火情的大小和位置，施工人员应迅速使用灭火器、消防水带等进行灭火。

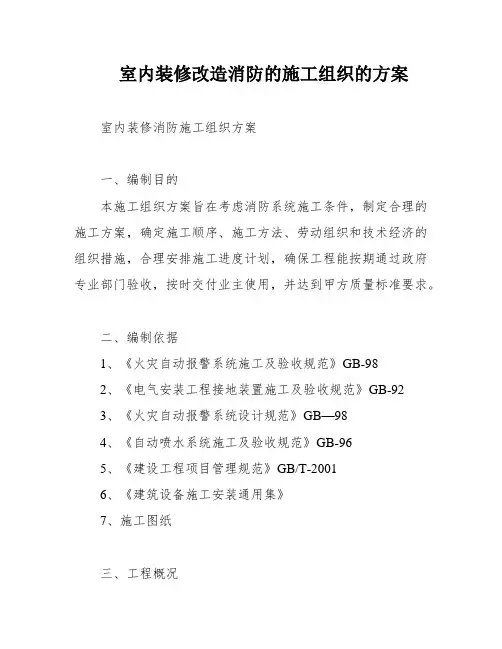

室内装修改造消防的施工组织的方案室内装修消防施工组织方案一、编制目的本施工组织方案旨在考虑消防系统施工条件，制定合理的施工方案，确定施工顺序、施工方法、劳动组织和技术经济的组织措施，合理安排施工进度计划，确保工程能按期通过政府专业部门验收，按时交付业主使用，并达到甲方质量标准要求。
二、编制依据1、《火灾自动报警系统施工及验收规范》GB-982、《电气安装工程接地装置施工及验收规范》GB-923、《火灾自动报警系统设计规范》GB—984、《自动喷水系统施工及验收规范》GB-965、《建设工程项目管理规范》GB/T-20016、《建筑设备施工安装通用集》7、施工图纸三、工程概况本工程为位于______的办公楼室内装修，建筑面积为180平方米。
烟感探测器将部分移位，原上喷改为下喷。
四、施工准备消防系统材料要求：1、消防报警管材应根据设计要求选用镀锌钢管及管件，管壁内外均匀镀锌，无锈蚀、无飞刺、零件无偏扣、方扣、丝扣不全、角度不准等现象。
2、烟感/温感探测器、模块等主要组件的规格型号应符合设计要求，配件齐全，有产品出厂合格证。
3、报警回路线、联动回路线的规格、型号符合设计及设备选型要求，绝缘性能好，外型规矩。
4、消防水管件、管材采用符合国家标准，进行二次镀锌的管材。
5、喷水灭火系统管材应根据设计要求选用，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。
施工前应对采用的系统组件、管件及其他设备、材料进行现场检查，镀锌钢管及管件，管壁内外均匀镀锌，无锈蚀、无飞刺、零件无偏扣、方扣、丝扣不全、角度不准等现象。
6、系统组件、管件及其他设备、材料应符合设计要求和国家现行有关标准的规定，并应具有出厂合格证。
7、喷洒头的规格、类型、动作温度符合设计要求，外型规矩、丝扣完整，感温玻璃体无破碎和松动，易熔片、无脱落和松动，有产品出厂合格证。
8、喷头的现场检验应符合以下要求：1）喷头的型号、规格应符合设计要求；2）喷头的商标、型号、公称动作温度、制造厂及生产年、月等标志应齐全；3）喷头外观应无加工缺陷和机械损伤；4）喷头螺纹密封面应无伤痕、毛刺、缺丝或断丝现象。
消防施工方案（通用6篇）消防施工方案1一、工程概况同邦国际城7、8楼消防工程消防工程, xx楼共xx层（地下x层地上x层）xx楼消防系统包括自动报警系统、喷淋系统、消火栓系统、应急照明系统、上述系统分别分布在xx楼的地下x层地上x层～x层xx楼高度为M系统中的消防泵房消防水池消防水箱及消防控制中心均设在xx楼楼内）本工程建设单位：xxx。
二、编制依据1、xxxxxxxxxxxx消防改造工程施工蓝图；2、现行的国标、消防系统施工验收规范及重庆市地方标准；（1）《火灾自动报警系统施工及验收规范》（GB50166—92）（2）《自动喷水灭火系统施工及验收规范》（GB50261—96）（3）《火灾自动报警系统检验规范》（DB21/T1204/20__(请自填)）（4）《自动喷水灭火系统检验规范》（DB21/T1205/20__(请自填)）（5）《室内消火栓系统检验规程》（DB21/T1207/20__(请自填)）三、施工范围：（1）火灾自动报警系统；（2）防排烟系统线路敷设；（3）自动喷淋灭火系统；（4）室内消火栓系统；（5）消防应急照明疏散系统（不包括地下室及一层的预埋预下）；（6）泵房、水箱间安装；（7）泵房、水箱间动力配电；（8）室内水泵接合器井的砌筑以及土石方工程量、电气预埋电线管工程量。
四、施工准备1、技术准备（1）熟悉图纸、领会设计意图、进行图纸会审、组织操作工人进行技术交底。
（2）编制施工组织设计, 制定先进的施工方法和有效的组织措施, 确保工程质量优良, 安全文明作业和施工。
（3）按施工图纸及公司制定的质量管理细则, 编制技术措施、工艺标准, 保证工程质量达到预期目标。
2、劳动力的准备根据工程进度要求,各工种人员分批进场,并且人员都要经过严格的工种培训和安全培训,持证上岗,达到良好的操作技能。
(见人员配置表、劳动力计划表)3、机械设备的准备对所有的机械设备在安装使用前, 都要集中维修和保养, 以保持完好的状态, 建立统一的机械设备台帐, 集中管理机械统筹进场, 安装、使用、维修和保养, 并建立相应的岗位责任制度。
室内消防、给、排水管道安装施工方案一、工程概况二、施工准备材料要求1、所用材料的规格、型号、种类均应符合设计要求,并具用合格证、检测报告、卫生达标检测报告、消防准用证；2、阀门的规格、型号应符合设计要求,阀体规矩、表面光洁、无裂纹,开关灵活,关闭严密,无渗漏,手柄完整无缺,并具有出厂合格证；3、消防所用材料应具有消防部门所出具的检测报告,准用证；作业要求1、地下管道的铺设必须在回填土夯实或挖到管底标高,时进行；管道穿墙处应预留洞口加设钢套管,其尺寸、规格应符合设计要求；2、楼层管道安装在墙面抹灰施工完毕后进行；三、安装操作工艺1、给水管道安装工艺流程：安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→管道冲洗→管道防腐保温①给水管采用PPR管材,连接方式为热熔焊接；②安装前认真熟悉图纸；③安装时从总进口入手操作,总进口端加好丝堵以备试压,安装时尺寸一定要量准,尺寸确定后用专用工具截管件,然后用热熔器进行焊接；④焊接前先将管道进行编号,依次进行焊接；⑤在地埋管道做完后,通知监理进行隐蔽验收、打压试验；在打压合格后方可进行下道工序；⑥立管安装时,先进行吊线,确定管卡位置,平管接口位置,立管尺寸;然后将每层的立管进行编号；编号后进行下料；⑦先将管卡按设计要求进行安装,其管卡间距应符合设计要求；安装要牢固,深浅要一致；⑧管卡安装完毕,进行立管连接；连接时要核对编号,正确后再进行热熔焊接；⑨立管应垂直,离墙面距离应一致；⑩管道压力试验；a.地埋部分做一次打压试验；b.管道系统安装完毕后进行综合水压试验；c.水压试验时将管道内的空气放净,用加压泵打水进行加压,当压力加到一定压力时,停止加压,检查接口、阀门有无漏水,如有漏水,进行修理,修好后继续进行打压试验；如无漏水现象,继续加压,加到设计规定时,持续30分钟,检查压力是否在规定范围内,如符合要求,通知监理进行进行交接手续；⑪管道冲洗试验管道冲洗试验在压力试验后即可进行;冲洗用自来水连续进行,且保证有充足的流量;道管道里面流出的水质洁净,无污浊后,通知监理进行交接手续；2、消防管道安装①消防管采用镀锌钢管；连接方式为焊接；焊工应持证上岗,焊条应有合格证；②按设计要求画出管道分路、管径、变径、预留口消防栓位置,在施工草图上标出实际安装的位置,然后按草图进行加工；③安装时从进水口入手,进口端加临时丝堵以备试压用,按设计要求进行防腐,安装前应做好防腐工作;把加工好的管道进行编号,安装前清扫管膛;④将预制好的支架依次安装,支架间距应一致,安装牢固；⑤地埋部分接口采用焊接,焊缝应均匀、无加渣、焊接后应做加强防腐,地埋部分安装完毕后,进行打压试验,然后通知监理进行隐检验收；⑥楼层消防管应分段安装,安装前先核对尺寸、消防栓位置是否正确,先将管道固定在支架,然后进行焊接,焊接后处理焊缝；⑦管道的垂直度应符合规范规定；管道安装完毕后按设计要求进行防腐处理；⑧管道经验收合格后,安装消防管件,消防管件、箱应有出厂合格证,消防部门的检测报告；⑨消防箱安装的高度应符合消防要求；管件安装应按要求操作；⑩打压试验同上给水打压试验；3、水灭火系统安装工艺流程：安装准备→干管安装→报警阀安装→立管安装→喷洒分层干支管、消火栓及支管安装→水流指示器、消防水泵、水泵结合器安装→管道试压→管道冲洗→喷洒头支管安装→报警阀组件、消火栓配件、喷洒头安装→系统通水调试①管子对口的错口偏差应不超过2mm;②不同管径的管道焊接,如两管管径相差不超过小管径的15%,可将大管端部直径缩小,与小管对口焊接;如管径相差超过小管径的15%,应将大管端部抽条加工成锥形,或用特制的异径管;③管道的对口焊缝或弯曲部位不得焊接支管;④弯曲部位不得有焊缝,对口焊接离起弯点应不小于1个管径,且不小于100mm,距离管道支、吊架边缘应不小于50mm;⑤焊接管道分支管,分支管管端应加工成马鞍形,可以加工几块样板用于划线;端面与主管表面间隙不得大于2mm,并不得将分支管插入主管的管孔中;⑥支吊架的制作、油漆、安装要先于管道焊接,且符合规范规定;⑦消防支管端部与消火栓应丝扣连接,消火栓栓口应朝外,阀门中心距地面为米,允许偏差20mm;阀门距箱侧面为140mm,距箱后内表面为100mm,允许偏差5mm,选用室内消火栓栓口均为DN65,喷嘴口径19mm,水龙带长度25m;⑧喷淋管道应有小于坡度,分支管应不小于;吊架与喷头的距离应不小于300mm,距末端喷头的距离间距不大于750mm;吊架应设在相邻喷头间的管段上,当相邻喷头间距不大于米,可设一个,小于米,允许隔断设置;⑨吊顶处采用DN15普通型玻璃球闭式喷头,喷头动作温度68℃,颜色均为红色;⑩管道的试压：消防喷淋给水管道安装完后均需进行水压试验,其试验压力：消防、喷淋水管为;试验方法：打开系统管道的中间阀门,管道的最高处装上排气阀门,偏低处装上注水阀门,先将管注满水,从排气阀门排净管中空气,然后在排气阀门处及管道始端装上试压用压力表,从注水阀门处接上试压泵进行试压,当压力升至工作压力时,暂停升压,检查管道各处有无变形和渗漏,当一切正常时继续升压至试验压力,稳压十分钟,压力下降不大于即为合格,然后再卸压至工作压力,外观检查管线有无变形和渗漏,管道试压要经业主代表或监理验收签字;⑪管道的清洗：其冲洗方法,在管道的始端接上水源,打开所有中间阀门和终端阀门,从管道和终端接上软管或其他皮管,接至室外排水检查井安全排放,以s流速进行冲洗,同时轻敲转角拐弯处,当出水口处水色和透明度与入口处基本一致,无杂质、污物即为合格;管道冲洗需经业主代表或监理验收签字;4、排水管安装工艺流程：安装准备→预制加工→干管安装→立管安装→支管安装→卡件安装→封口堵洞→闭水试验→通水试验①排水管采用U-PVC塑料管,连接为粘结；②所用材料必须符合设计要求,并具有出厂合格证、检测报告、消防准用证；胶液必须有合格证；③认真看准图纸,按设计要求进行安装；管道的标高、坡度出水方向应符合设计要求；④在回填土以前进行地埋部分;根据设计要求、现场情况进行下料,连接管件时,将管口擦净,用砂纸将管口毛刺打磨掉,涂上专用胶进行粘结；⑤地埋管道安装完毕后进行灌水试验；将管子的出水端用橡皮球堵上,从上方灌水,灌止管口平,观察30分钟,看水平面是否下降；如无下降通知监理进行隐检验收；⑥安装楼层排水管,应先吊条垂直线,按图纸设计要求安装管卡,管卡安装完后进行管子安装,安装前核对预留口位置,接头位置是否正确；管与管的粘结应牢固；支管的坡度、坡向应符合设计要求；⑦立管安装完后进行通水通球试验；⑧室外雨水管安装前应对准雨水口吊条垂直线,按要求先安装管卡,间距不大于米,安装应牢固,深浅应一致；⑨雨水管接头应采用伸缩节；5、卫生洁具安装：①各种卫生洁具的安装高度应符合有关规定,以适合使用为原则,成排器具要装的高度一致进出一致为原则;②安装卫生洁具的支架或托架,应使其平整、牢固,卫生洁具装上后,接触应紧密;③卫生洁具与生活污水管连接时,应在排水口以下设存水弯;④卫生洁具不便于安装存水弯时,应在排水支管上设水封装置;四、质量标准：1、保证项目：①隐检管道和给水、消防系统的水压试验结果,必须符合设计要求和施工规范规定；②消防所用的材料必须符合设计要求和消防有关规定；③管道及管道支架严禁铺设在冻土和未处理的松土上；④给水系统在竣工后或交付使用前,必须进行清洗；⑤隐检的排水管道灌水试验必须符合设计要求和施工规范规定；⑥管道的坡度、坡向必须符合设计要求和施工规范规定；⑦排水系统的通水、通球试验必须符合设计要求和施工规范规定；⑧管道的坡度正负偏差符合设计要求；用水准仪、拉线或尺量检查；⑨阀门安装、型号、规格、耐压和严密性试验符合设计要求和施工规范规定；位置进出口方向正确,连接牢固,阀门开启灵活；⑩管道排列、垂直度、管卡安装符合设计要求和施工规范规定；⑪金属管道和金属支架刷漆：油漆的种类和边数符合设计要求；附着良好,无起皮、起泡和漏刷,漆膜厚薄均匀、无流淌、无污染；2、允许偏差：①水平管纵横方向弯曲每米允许偏差：1mm；②立管垂直度每米允许偏差：2mm；③标高：±15mm；。
目录1.范围 (3)2.施工准备 (3)2.1材料要求 (3)2.2 主要机具 (3)2.3 作业条件 (4)3.施工工艺及技术要求 (4)3.1 工艺流程 (4)3.2 安装准备 (4)3.3 干管安装 (5)3.4 报警阀安装 (6)3.5 消防喷洒和消火栓立管安装 (6)3.6 消防喷洒分层干支管安装 (7)3.7 消火栓及支管安装 (7)3.8 水流指示器安装 (8)3.9 消防水泵安装 (8)3.10 高位水箱安装 (8)3.11水泵结合器安装 (9)3.12 管道试压要求 (9)3.13 管道冲洗 (9)3.14 喷洒头支管安装要求 (9)3.15 喷洒系统试压 (10)3.16节流装置 (10)3.17报警阀配件安装 (11)3.18 消火栓配件安装 (11)3.19 喷洒头安装 (11)3.20 喷洒管道的固定支架安装要求 (12)4.质量标准 (12)4.1保证项目 (12)4.2 基本项目 (12)4.3 允许偏差项目 (13)5 .成品保护 (13)6 .应注意的质量问题 (13)7. 应具备的质量记录 (14)室内消防管道及设备安装1.范围本工艺标准适用于民用和一般工业建筑的室内消防自动喷洒系统和消火栓系统的管道及设备安装工程。
2.施工准备2.1材料要求2.1.1消防喷洒管材应根据设计要求选用，本工程采用镀锌钢管及管件，管壁内外镀锌均匀，无锈蚀、无飞刺，零件无偏加、方扣、丝扣不全、角度不准等现象。
2.1.2消火栓系统管材要根据设计要求选用，采用镀锌钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。
2.1.3消防喷洒系统的报警阀、作用阀、控制阀、延迟器、水流指示器、水泵结合器等主要组件的规格型号应符合设计要求，配件齐全，铸造规矩，表面光洁，无裂纹，启闭灵活，有产品出厂合格证。
2.1.4喷洒头的规格、类型、动作温度应符合设计要求，外型规矩，丝扣完整，感温包无破碎和松动，易熔片无脱落和松动。
有产品出厂合格证。
2.1.5消火栓箱体的规格类型应符合设计要求，箱体表面平整、光洁。
金属箱体无锈蚀，划伤，箱门开启灵活。
箱体方正，箱内配件齐全。
栓阀外型规矩，无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证。
2.2 主要机具2.2.1套丝机、滚槽机、砂轮锯、台钻、电锤、手砂轮、手电钻、电焊机、电动试压泵等机具。
2.2.2套丝板，管钳、台钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链、电气焊等工具。
2.3 作业条件2.3.1 主体结构已验收，现场已清理干净。
2.3.2 管道安装所需要的基准线应测定并标明，如吊顶标高、地面标高、内隔墙位置线等。
2.3.3 设备基础经检验符合设计要求，达到安装条件。
2.3.4 安装管道所需要的操作架应由专业人员搭设完毕。
2.3.5 检查管道支架、预留孔洞的位置、尺寸是否正确。
2.3.6 喷洒头安装按建筑装修图确定位置，吊顶龙骨安装完按吊顶材料厚度确定喷洒头的标高。
封吊顶时按喷洒头预留口位置在顶板上开孔。
3.施工工艺及技术要求3.1 工艺流程→→→→→→→→→→→3.2 安装准备3.2.1认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。
3.2.2核对有关专业图纸，查看各种管道的坐标、标高是否有交叉或排列位置不当，及时与设计人员研究解决，办理洽商手续。
3.2.3检查预埋件和预留洞是否准确。
3.2.4检查管材、管件、阀门、设备及组件等是否符合设计要求和质量标准。
3.2.5要安排合理的施工顺序，避免工种交叉作业干扰，影响施工。
3.3 干管安装3.3.1 喷洒管道本工程要求使用镀锌管件（干管直径在100mm以上，无镀锌管件时采用焊接法兰连接，试完压后做好标记拆下来加工镀锌）。
需要镀锌加工的管道应选用碳素钢管或无缝钢管，在镀锌加工前不允许刷油和污染管道。
需要拆装镀锌的管道应先安排施工。
3.3.2 喷洒干管用沟槽连接每根配管长度不宜超过6m，直管段可把几根连接在一起，使用倒链安装，但不宜过长。
也可调直后，编号依次顺序吊装，吊装时，应先吊起管道一端，待稳定后再吊起另一端。
3.3.3 管道连接紧固法兰时，检查法兰端面是否干净，采用3～5mm的橡胶垫片。
法兰螺栓的规格应符合规定。
紧固螺栓应先紧最不利点，然后依次对称紧固。
法兰接口应安装在易拆装的位置。
3.3.4 消火栓系统干管安装应根据设计要求使用管材，按压力要求选用碳素钢管或无缝钢管。
3.3.4.1 管道在焊接前应清除接口处的浮锈、污垢及油脂。
3.3.4.2 当壁厚≤4mm，直径≤50mm时应采用气焊；壁厚≥45mm，直径≥70mm时应采用电焊。
3.3.4.3 不同管径的管道焊接，连接时如两管径相差不超过小管径的15%，可将大管端部缩口与小管对焊。
如果两管相差超过小管径15%，应加工异径短管焊接。
3.3.4.4 管道对口焊缝上不得开口焊接支管，焊口不得安装，在支吊架位置上。
3.3.4.5 管道穿墙处不得有接口（丝接或焊接）管道穿过伸缩缝处应有防冻措施。
3.3.4.6 碳素钢管开口焊接时要错开焊缝，并使焊缝朝向易观察和维修的方向上。
3.3.4.7 管道焊接时先点焊三点以上，然后检查预留口位置、方向、变径等无误后，找直、找正，再焊接，紧固卡件、拆掉临时固定件。
3.4 报警阀安装应设在明显、易于操作的位置，距地高度宜为1m左右。
报警阀处地面应有排水措施，环境温度不应低于+5℃。
报警阀组装时应按产品说明书和设计要求，控制阀应有启闭指示装置，并使阀门工作处于常开状态。
3.5 消防喷洒和消火栓立管安装3.5.1 立管暗装在竖井内时，在管井内预埋铁件上安装卡件固定，立管底部的支吊架要牢固，防止立管下坠。
3.5.2 立管明装时每层楼板要预留孔洞，立管可随结构穿入，以减少立管接口。
3.6 消防喷洒分层干支管安装3.6.1 管道的分支预留口在吊装前应先预制好，丝接的用三通定位预留口，焊接可在干管上开口焊上熟铁管箍，调直后吊装。
所有预留口均加好临时堵。
3.6.2 需要加工镀锌的管道在其它管道未安装前试压、拆除、镀锌后进行二次安装。
3.6.3 走廊吊顶内的管道安装与通风道的位置要协调好。
3.6.4 喷洒管道不同管径连接不宜采用补心，应采用异径管箍，弯头上不得用补心，应采用异径弯头，三通上最多用一个补心，四通上最多用两个补心。
3.6.5 向上喷的喷洒头有条件的可与分支干管顺序安装好。
其它管道安装完后不易操作的位置也应先安装好向上喷的喷洒头。
3.7 消火栓及支管安装3.7.1 消火栓箱体要符合设计要求（其材质有木、铁和铝合金等），栓阀有单出口和双出口双控等。
产品均应有消防部门的制造许可证及合格证方可使用。
3.7.2 消火栓支管要以栓阀的坐标、标高定位甩口，核定后再稳固消火栓箱，箱体找正稳固后再把检阀安装好，栓阀侧装在箱内时应在箱门开启的一侧，箱门开启应灵活。
3.7.3 消火栓箱体安装在轻质隔墙上时，应有加固措施。
3.8 水流指示器安装一般安装在每层的水平分支干管或某区域的分支干管上。
应水平立装，倾斜度不宜过大，保证叶片活动灵敏，水流指示器前后应保持有5倍安装管径长度的直管段，安装时注意水流方向与指示器的箭头一致。
国内产品可直接安装在丝扣三通上，进口产品可在干管开口用定型卡箍紧固。
水流指示器适用于直径为50～150mm的管道上安装。
3.9 消防水泵安装3.9.1水泵的规格型号应符合设计要求，水泵应采用自灌式吸水，水泵基础按设计图纸施工，吸水管应加减振器。
加压泵可不没减振装置，但恒压泵应加减振装置，进出水口加防噪声设施，水泵出口宜加缓闭式逆止阀。
3.9.2水泵配管安装应在水泵定位找平正，稳固后进行。
水泵设备不得承受管道的重量。
安装顺序为逆止阀，阀门依次与水泵紧牢，与水泵相接配管的一片法兰先与阀门法兰紧牢，用线坠一找直找正，量出配管尺寸，配管先点焊在这片法兰上，再把法兰松开取下焊接，冷却后再与阀门连接好，最后再焊与配管相接的另一管段。
3.9.3配管法兰应与水泵、阀门的法兰相符，阀门安装手轮方向应便于操作，标高一致，配管排列整齐。
3.10 高位水箱安装应在结构封顶前就位，并应做满水试验，消防用水与其它共用水箱时应确保消防用水不被它用，留有10分钟的消防总用水量。
与生活水合用时应使水经常处于流动状态，防止水质变坏。
消防出水管应加单向阀（防止消防加压时，水进入水箱）。
所有水箱管口均应预制加工，如果现场开口焊接应在水箱上焊加强板。
3.11水泵结合器安装规格应根据设计选定，有三种类型：墙壁型、地上型、地下型。
其安装位置应有明显标志，阀门位置应便于操作，结合器附近不得有障碍物。
安全阀应按系统工作压力定压，防止消防车加压过高破坏室内管网及部件，结合器应装有泄水阀。
3.12 管道试压要求消防管道试压可分层分段进行，上水时最高点要有排气装置，高低点各装一块压力表，上满水后检查管路有无渗漏，如有法兰、阀门、连接件等部位渗漏，应在加压前紧固，升压后再出现渗漏时做好标记，卸压后处理。
必要时泄水处理。
冬季试压环境温度不得低于+5℃，夏季试压最好不直接用外线上水防止结露。
试压合格后及时办理验收手续。
3.13 管道冲洗消防管道在试压完毕后可连续做冲洗工作。
冲洗前先将系统中的流量减压孔板、过滤装置拆除，冲洗水质合格后重新装好，冲洗出的水要有排放去向，不得损坏其它成品。
3.14 喷洒头支管安装要求指吊顶型喷洒头的末端一段支管，这段管不能与分支干管同时顺序完成，要与吊顶装修同步进行。
吊顶龙骨装完，根据吊顶材料厚度定出喷洒头的预留口标高，按吊顶装修图确定喷洒头的坐标，使支管预留口做到位置准确。
支管管径一律为25mm，末端用25mm×15mm的异径管箍口，管箍口吊顶装修层平，拉线安装。
支管末端的弯头处100mm以内应加卡件固定，防止喷头与吊顶接触不牢，上下错动。
支管装完，须留口用丝堵拧紧。
准备系统试压。
3.15 喷洒系统试压封吊顶前进行系统试压，为了不影响吊顶装修进度可分层分段试压，试压完后冲洗管道，合格后可封闭吊顶。
吊顶材料在管箍口处开一个30mm的孔，把预留口露出，吊顶装修完后把丝堵卸下安装喷洒头。
3.16节流装置在高层消防系统中，低层的喷洒头和消火栓流量过大，可采用减压孔板或节流管等装置均衡。
减压孔板应设置在直径不小于50mm的水平管段上，孔口直径不应小于安装管段直径的50%，孔板应安装在水流转弯处下游一侧的直管段上，与弯管的距离不应小于设置管段直径的两倍。
采用节流管时，其长度不宜小于1m。
节流管直径按表l-17选用。
节流管直径表1-173.17报警阀配件安装应在交工前进行，延迟器安装在闭式喷头自动喷水灭火系统上，是防止误报警的设施。
可按说明书及组装图安装，应装在报警阀与水力警铃之间的信号管道上。
