初始磁导率2500 NiZn铁氧体材料特性

镍锌(Ni-zn) 软磁材料的认识铁氧体材料又称氧化物磁性材料，它是由铁和其它金属组成的复合氧化物，其磁性属亚铁磁性，是由被氧离子所隔开的磁性金属离子间产生超交换相互作用，从而使处于不同晶格位置上的磁性金属离子磁矩反向排列，若两者的磁矩不相等，则表现出强磁性。

软磁铁氧体材料是各种铁氧体材料中产量最多，用途最广泛的一种。

这类材料的主要特点是起始磁导率高和矫顽力低，主要的晶格结构为尖晶石结构。

若按化学成分分类，软磁铁氧体材料主要有 MnZn 系、 NiZn 系、 MgZn 系三大类；若按应用特性参数分类，可分为高磁导率、功率铁氧体材料、高频铁氧体材料、高电阻率材料、甚高频软磁铁氧体材料（六角晶系高频铁氧体）、高频大功率铁氧体材料等Ni－Zn系软磁铁氧体材料应用Ni－Zn系软磁铁氧体材料是应用广泛的高频软磁材料。

当应用频率在1MHz以下时其性能不如Mn －Zn系铁氧体，而在1MHz以上时，由于它具有高电阻率，其性能大大优于Mn－Zn铁氧体，非常适宜在高频中使用。

用镍锌软磁铁氧体材料做成的铁氧体宽频带器件，使用频率可以做到很宽，其下限频率可做到几千赫兹，上限频率可达几千兆赫兹，大大扩展了软磁材料的频率使用范围，主要功能是在宽频带范围内实现射频信号的能量传输和阻抗变换。

由于它们具有频带宽、体积小、重量轻等特点而被广泛应用在雷达、电视、通讯、仪器仪表、自动控制、电子对抗等领域。

工业化生产镍锌铁氧体其射频宽带Ni－Zn（磁芯）的工作频率可达0.1MHz～1.5GHz，品种规格上千种。

少数厂家在开发低噪声滤波器和铁氧体吸收与抑制元件。

随着信息网络技术的飞速发展，在有线电视系统和闭路电视系统的基础上迅速发展起来的光纤同轴电缆混合（HFC）网络系统，作为综合信息宽带网络，具有显著的优势。

HFC网络系统的改造和建设，需要各种射频宽带铁氧体器件，而射频宽带铁氧体材料（磁芯）系列是制造上述铁氧体器件的关键磁性材料。

HFC的发展，大大刺激了对射频宽带铁氧体材料及器件的需求。

镍锌铁氧体磁芯
镍锌铁氧体磁芯是一种高频软磁铁氧体材料，具有尖晶石结构，相对初始磁导率μ在15～70之间，矫顽力为238.8～557.2A/m，居里点为350～450℃。

它的主要原料包括铁、镍、锌的氧化物或盐类。

镍锌铁氧体磁芯由于具有高频、宽频、高阻抗、低损耗的特点，在近几年越来越受到重视，成为在高频范围（1-100MHz）内应用最广、性能优异的软磁铁氧体材料。

镍锌铁氧体磁芯的磁导率从15-2000不等均有应用，常用的材料磁导率在100-1000之间。

此外，它还具有极高的阻抗率，不到几百的低磁导率等特性。

在电子设备中，镍锌铁氧体磁芯广泛应用于线圈和变压器中，因为它具有高的饱和磁感应强度，机械应力影响小，价格便宜等优点。

请注意，对于任何关于电子设备或材料的详细技术问题，最好咨询相关的专业人员或查阅专门的技术资料，以确保安全和准确性。

锰锌和镍锌铁氧体磁环：
铁氧体锰锌磁环
1.在抑制高频干扰时，宜选用镍锌铁氧体；磁导率为1MHZ-300MHZ,镍锌铁氧体的阻值很大。

2.在抑制低频干扰时，宜选用锰锌铁氧体；磁导率在1KHZ-10MHZ，阻值在150kΩ以下。

3.己知的磁芯可以绕一些线后量电感量，从而判断导磁率，越大就越低频。

铁氧体的磁导率越高，其低频时的阻抗越大，高频时阻抗越小。

镍锌铁氧体NXO材料的初始导磁率μ比较低约10-2500，使用频率从五百千赫至几百兆赫。

具高
电阻率,高居里温度。

锰锌铁氧体MXO材料的初始导磁率μ约从400-10000，使用频率从几十赫至几百千赫。

用于上限频率f1低于500kHz-1MHz的情况下。

超过这个频率,必须使用NiZn（镍锌NXO）材料。

磁环体积决定了频率低端的最大承受功率;
线间介质决定了频率高端的最大承受功率;
绕线长度决定了最短工作波长;
线圈的电感量决定了最低工作波长;
磁环的失磁温度决定了功率耐受能力;
.。

Ni-Zn铁氧体的动态磁特性７４０强激光与粒⼦束第２２卷匝数分别为Ⅳ，，Ⅳ２，其中Ｎｚ＝１，Ｎ。

根据具体磁芯再分别确定，磁感应强度及磁场强度分别为ｕ。

：吉Ｊ－ｖ峰∽出㈣＝—旷２刮ＶＭＳｌ（。

）出（１）Ｈ＝半＝掣㈣式中：Ｓ为磁芯截⾯积；Ｉ为回路电流；Ｌ为磁芯平均磁路，Ｌ⼀孥多￡裂，（ｒ。

为磁芯外径ｍ为磁⼼－４４－¨径Ａ）。

ＬｎＬｒ。

ｆｒｉ，以１８磁芯在亚ｇｓ级脉冲激励下的情形为例介绍如何通过测得的波形绘制出磁芯的ＢＨ曲线。

图２为１８磁开关电压波形ＶＭＳ。

（￡）及电阻电压波形ｖ＾（ｆ），根据式（１）和（２）可以绘制出这⼀动态过程中磁芯的磁感应强度Ｂ和磁场强度Ｈ的变化瞳线（如图３所⽰），以Ｈ为横轴、Ｂ为纵轴即可进⼀步可以绘制出磁芯的Ｂ—Ｈ曲线（如图４所⽰）。

通过改变Ｃ，的初始申Ｊ压，可以绘出完整的磁芯ＢＨ曲线。

Ｆｉｇ．２Ｖｏｌｔａｇｅａｎｄｃｕｒｒｅｎｔｗａｖｅｆｏｒｍ￥ｏｆｍａｇｎｅｔｉｃｓｗｉｔｃｈ图２磁开关电压波形及电流波形Ｆｉｇ．３ＢａｎｄＨｆｏｒｍａｇｎｅｔｉｃｃｏｒｅａｔｄｉｆｆｅｒｅｎｔｔｉｍｅ图３磁芯的Ｂ和Ｈ随时间变化曲线Ｆｉｇ．４Ｂ－Ｈｃｕｒｖｅｏｆｍａｇｎｅｔｉｃｃｏｒｅ图４磁芯的ＢＨ变化曲线２脉冲激励下磁芯动态磁特性软磁材料在ＤＣ，ＡＣ（５０Ｈｚ）激励下的磁特性已经被⼤家所熟知，⽽且也很容易从⼚家处获得。

表１为被测磁芯在⼯频（或直流）下的特性参数，其中⽇。

为居⾥温度。

ＤＣ，ＡＣ激励下的磁特性不能直接应⽤到窄脉冲激励情况下。

针对磁性材料在磁脉冲压缩系统中特定的应⽤，使⽤脉冲法对磁芯动态磁性能进⾏直接测量，这对指导磁开关的设计具有极其重要的意义。

表１被测磁芯在⼯频（或直流）下的特性参数Ｔａｂｌｅ１ＣｈａｒａｃｔｅｒｉｓｔｉｃｓｏｆｓａｍｐｌｅｃｏｒｅｓｕｎｄｅｒｍａｉｎｆｒｅｑｕｅｎｃｙｏｒＤＣｖｏｌｔａｇｅ根据式（１）和（２）可以计算出微秒脉冲激励下１８，２。

磁芯磁感应强度和磁场强度的表达式Ｂ＝去ｌｙＭｓｌ（ｔ）ｄｔ⼀１６６６．６７ｌＶＭｓｌ（ｔ）ｄｔ（３）Ｈ＝翌｛姜≠竺＝０．５３１９Ｖ。

铁氧体材料的特性MnZn系铁氧体具有高的起始磁导率，较高的饱和磁感应强度，在无线电中频或低频范围有低的损耗，它是1兆赫兹以下频段范围磁性能最优良的铁氧体材料。

常用的MnZn系铁氧体起始磁导率μi=400-20000，饱和磁感应强度Bs=400-530mT。

NiZn系铁氧体使用频率100kHz~100MHz，最高可使用到300MHz。

这类材料磁导率较低，电阻率很高，一般为105~107Ωcm。

因此，高频涡流损耗小，是1MHz以上高频段磁性能最优良材料。

常用NiZn系材料的磁导率μi=5-1500，饱和磁感应强度Bs=250-400mT。

MgZn系铁氧体材料的电阻率较高，主要应用于制作显像管或显示管的偏转线圈磁芯。

5.1.1.2磁粉芯材料的特性磁粉芯是由颗粒直径很小(0.5~5mm)的铁磁性粉粒与绝缘介质混合压制而成的磁芯，一般为环形，也有压制成E形的。

磁粉芯的电磁特性取决于金属粉粒材料的导磁率、粉粒的大小与形状、填充系数、绝缘介质的含量、成型压力、热处理工艺等。

磁粉芯主要用于电感铁芯，由于金属软磁粉末被绝缘材料包围，形成分散气隙，大大降低了金属软磁材料的高频涡流损耗，使磁粉芯具有抗饱和特性与宽频响应特性，特别适用于制作谐振电感、功率因数校正电感、输出滤波电感、EMI滤波器电感等。

常用磁粉芯主要有铁粉芯、铁硅铝粉芯、高磁通量(HighFlux)粉芯、坡莫合金粉芯(MPP)。

铁粉芯由碳基铁磁粉及树脂碳基铁磁粉构成，由于价格低廉，铁粉芯至今仍然是用量最大的磁粉芯，磁导率为10~100。

铁硅铝粉芯的典型成分为:9%Al、55Si、85%Fe。

由于在纯铁中加入了硅和铝，使材料的磁滞伸缩系数接近零，降低了材料将电磁能转化为机械能的能力，同时也降低了材料的损耗，使铁硅铝粉芯的损耗比铁粉芯的损耗低。

铁硅铝粉芯的饱和磁感应强度在1.05T左右，磁导率有26、60、75、90、125等5种，比铁粉芯具有更强的抗直流偏磁能力。

目 录catalogueDN100H材料特性DN100H Material Characteristics (3)DN10H 材料特性DN10H Material Characteristics (4)DN150H 材料特性DN150H Material Characteristics (5)DN200 材料特性DN200 Material Characteristics (6)DN25H 材料特性DN25H Material Characteristics (7)DN30B 材料特性DN30B Material Characteristics (8)DN35H 材料特性DN35H Material Characteristics (9)DN40B 材料特性DN40B Material Characteristics (10)DN50B材料特性DN50B Material Characteristics (11)DN5H 材料特性DN5H Material Characteristics (12)DN65H 材料特性DN65H Material Characteristics (13)DN80H 材料特性DN81H Material Characteristics (14)DN85H 材料特性DN85H Material Characteristics (15)DN8H 材料特性DN8H Material Characteristics (16)频率 Frequency(MHz)0.010.1110I n i t i a l p e r m e a b i l i t y μi初始磁导率80010频率 Frequency(MHz)200.111000.10.01100110频率 Frequency(MHz)20I n i t i a l p e r m e a b i l i t y μi初始磁导率μ′,μ″1100.1100.011001101000频率 Frequency(MHz)20初始磁导率频率 Frequency(MHz)I n i t i a l p e r m e a b i l i t y μi初始磁导率0.1100.011001101000频率 Frequency(MHz)20初始磁导率频率 Frequency(MHz)I n i t i a l p e r m e a b i l i t y μi初始磁导率10.11010100频率 Frequency(MHz)20初始磁导率频率 Frequency(MHz)I n i t i a l p e r m e a b i l i t y μi初始磁导率8006000.10.01110频率 Frequency(MHz)20初始磁导率I n i t i a l p e r m e a b i l i t y μi温度Temperature(℃）频率 Frequency(MHz)初始磁导率I n i t i a l p e r m e a b i l i t y μi初始磁导率μ′,μ″10010.110100频率 Frequency(MHz)20初始磁导率频率 Frequency(MHz)I n i t i a l p e r m e a b i l i t y μi初始磁导率DN50B 材料特性DN50B Material Characteristics40320800600120802001602402802004001400100012001600温度Temperature(℃）8001600200300400500100磁场强度Magnetic Field Strength H(A/m)1100.11010100.1100.011001101000-5-4-3频率 Frequency(MHz)2020初始磁导率I n i t i a l p e r m e a b i l i t y μi比损耗因子R e l a t i v e L o s s F a c t o r t a n δ/μi频率 Frequency(MHz)I n i t i a l p e r m e a b i l i t y μi初始磁导率磁通密度F l u x D e n s i t y B (m T )25℃饱和磁通密度F l u x d e n s i t y B s (m T )温度Temperature(℃）10020604010080120160140H:4KA/m50030060020040010110010100频率 Frequency(MHz)200频率 Frequency(MHz)I n i t i a l p e r m e a b i l i t y μi初始磁导率0.1100.011001101000频率 Frequency(MHz)20I n i t i a l p e r m e a b i l i t y μi初始磁导率μ′,μ″80060010000.10.01110频率 Frequency(MHz)20初始磁导率I n i t i a l p e r m e a b i l i t y μi0.1频率 Frequency(MHz)10110080060020040014001000120016000.10.01110频率 Frequency(MHz)20初始磁导率I n i t i a l p e r m e a b i l i t y μi0.1频率 Frequency(MHz)1011000.01频率 Frequency(MHz)0.111020I n i t i a l p e r m e a b i l i t y μi初始磁导率20010050150250300400350频率 Frequency(MHz)1101001000。

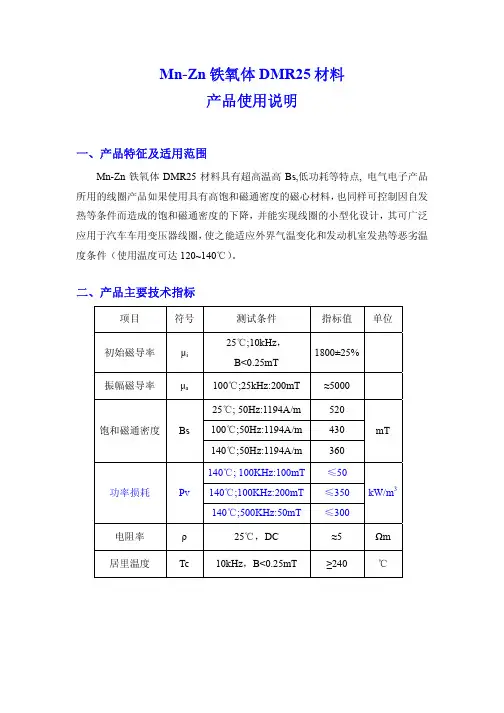

Mn-Zn铁氧体DMR25材料
产品使用说明
一、产品特征及适用范围
Mn-Zn铁氧体DMR25材料具有超高温高Bs,低功耗等特点, 电气电子产品所用的线圈产品如果使用具有高饱和磁通密度的磁心材料，也同样可控制因自发热等条件而造成的饱和磁通密度的下降，并能实现线圈的小型化设计，其可广泛应用于汽车车用变压器线圈，使之能适应外界气温变化和发动机室发热等恶劣温度条件（使用温度可达120~140℃）。

二、产品主要技术指标
项目符号测试条件指标值单位
初始磁导率µi 25℃;10kHz，
B<0.25mT
1800±25%
振幅磁导率µa 100℃;25kHz:200mT ≈5000
25℃; 50Hz:1194A/m 520
100℃;50Hz:1194A/m 430
饱和磁通密度Bs
140℃;50Hz:1194A/m 360
mT
140℃; 100KHz:100mT≤50
140℃;100KHz:200mT≤350
功率损耗Pv
140℃;500KHz:50mT ≤300
kW/m3电阻率ρ25℃，DC ≈5 Ωm
居里温度Tc 10kHz，B<0.25mT ≥240 ℃
µ′,µ″～f曲线
μi～T曲线
B-H曲线（T=25℃）
B-H曲线（T=100℃）
Pv-T曲线
Pv-B曲线
μ∆-H曲线（f=10KHz,T=25℃,N=10Ts）。

10.3 铁氧体10.3.1 国产铁氧体材料特性铁氧体的电阻率大约在106～1012μΩ·cm，适用于几千到几百兆Hz 的频率之间。

对铁氧体软磁材料的主要要求是：初始磁导率μi 高，比损耗（单位体积或重量）小,磁导率随温度的变化要小等。

锰锌和镍锌铁氧体是常用的材料。

可用来制作滤波电感，高频功率变压器，谐振电感等。

铁氧体材料最高工作频率主要受损耗限制。

在一定的允许损耗下，频率提高，工作磁通密度相应减少，与提高频率来减少磁芯体积相矛盾。

一般建议的磁通密度是在工作频率下权衡损耗、体积、结构和效率的结果，不是绝对的。

例如PHILIPS 建议变压器磁芯：<100kHz 可用3C81、3C90、3C91、3C94 和3C96 等；<400kHz 可用3C90、3C94 和3C96 等；200kHz～1MHz 可用3F3、3F4 和3F35；1~3MHz 可用3F4 和4F1；>3MHz 可用4F1 等。

电感磁芯：<500kHz 可用2P…、3C30 和3C90;<1MHz可用3C90、3F3 和3F35 等等。

国产常用的牌号及主要磁性能见表10-7 所示。

10.3.2 铁氧体尺寸规格铁氧体磁芯在通讯和开关电源中应用十分广泛，磁芯外形结构多种多样。

开关电源中主要应用的有E 型，ETD 型，EC 型，RM 型，PQ 型，EFD 型，EI 型，EFD 型，环形，LP 型.在模块电源中，主要应用扁平磁芯和集成磁元件。

例如FERROXCUBE-PHILIPS 的平面E 型磁芯，适于表面贴装的EP、EQ 和ER 磁芯，以及集成电感元件（IIC－Integrated inductance component）等。

IIC 已将元件和磁芯合成一体，通过外部PCB 可自由组成电感和变压器。

各种磁芯结构往往是针对特定的应用设计的，有各自的优点和缺点，要根据应用场合，选择相应的磁芯结构。

图10-1 所示的E 型磁芯具有较大矩形截面积，宽窗口，形状简单，制造容易，扩展功率容易，可作为大功率变压器磁芯。

MnZn高饱和磁感应强度、高直流叠加、低损耗材料特性MnZn High Saturation Flux Density Low Core Loss Material,High DC-Bias Material Characteristics.参数Parameter符号Symbol单位Uint测试条件ConditionZF-2C ZF-3B ZF-4B ZF-5T ZF-5B ZF-6B初始磁导率Initialpermeabilityμi/23℃,10kHz2300±25%3000±25%3600±25%4300±25%4500±25%5500±25%饱和磁通密度Saturation magnetic flux density Bs mT23℃,10kHzHm=1.2kA/m510530480490470470剩磁Residual magneticflux densityBr mT23℃,10kHz1008550606060矫顽力CoercivityHc A/m23℃,10kHz14126685损耗因子Relative loss factortanδ/μi×10-610kHz522233温度因子Relative temperature coefficient αuir×10-6/℃-20～25℃0～+20～+10～+20～+10～+20～+325～70℃0～+30～+1-1～+1-1～+1-1～+2-1～+2减落因子DisaccommodationfactorD F×10-610kHz＜3.0＜2.0＜2.0＜2.0＜2.5＜3.0居里温度CurietemperatureTc℃—＞220＞215＞180＞180＞175＞175电阻率Electrical resistivityρΩ·m—542110.5密度Densityd g/cm3— 4.8 4.9 4.8 4.9 4.8 4.9MnZn高导材料特性MnZn High Permeability Ferrite Material Characteristics参数Parameter符号Symbol单位Uint测试条件ConditionZF-5ZF-7ZF-10ZF-12ZF-15初始磁导率Initial permeability μi/23℃,10kHz5000±25%7500±30%10000±30%12000±25%15000±25%饱和磁通密度Saturation magnetic flux density Bs mT23℃,10kHzHm=1.2kA/m410410380360360剩磁Residual magneticflux densityBr mT23℃,10kHz7080120100100矫顽力CoercivityHc A/m23℃,10kHz66655损耗因子Relative loss factor tanδ/μi×10-6100kHz1020301010kHz1010kHz温度因子Relative temperature coefficient αuir×10-6/℃20～60℃-0.5～+2.0-0.5～+2.0-0.5～+2.0-0.5～+2.0-0.5～+2.0减落因子DisaccommodationfactorD F×10-610kHz＜3.0＜2.5＜2.0＜2.0＜2.5居里温度CurietemperatureTc℃—＞170＞125＞125＞115＞110电阻率Electrical resistivityρΩ·m—10.30.20.150.15密度Densityd g/cm3— 4.8 4.8 4.9 4.95 4.95NiZn铁氧体材料特性NiZn Ferrite Material Characteristic材质初始磁导率μi饱和磁通密度Bs损耗因子tanδ/μi温度因子αuir居里温度Tc电阻率ρ密度dMaterialInitialpermeabilityFluxdensity Relative loss factorRelative temperaturecoefficientCurietemperatureElectricalresistivityDensity /mT kA/m×10-6MHz×10-6/℃(20～60℃)℃Ω·m g/cm3ZF-00116±25%240 4.0≤50010050＞300106 5.0 ZF-01125±25%400 4.0≤1001018＞250106 5.0 ZF-02250±25%310 4.0≤60215＞220106 5.0 ZF-04400±25%360 4.0≤250.125＞220106 5.1 ZF-06600±25%350 1.6≤170.118＞170106 5.1 ZF-07730±25%330 1.6≤150.112＞150106 5.1 ZF-09850±25%380 1.6≤130.110＞150106 5.1 ZF-11000±25%320 1.6≤100.15＞130106 5.1 ZF-1A1200±25%360 1.6≤180.15＞120106 5.1 ZF-1B1500±25%300 1.6≤150.14＞110105 5.1 ZF-1C1700±25%280 1.6≤180.14＞110105 5.1 ZF-1D2000±25%270 1.6≤100.15＞100105 5.1 ZF-N22500±25%260 1.6≤100.15＞85105 5.1。

锰锌软磁铁氧体磁性材料特点以及在电源中的应用锰锌（MnZn）系软磁铁氧体概述锰锌系软磁铁氧体主要是具有尖晶石结构的mMnFe2O4·nZnFe2O4 与少量 Fe3O4 组成的单相固溶体，用锰锌系铁氧体磁性材料做成的电感磁芯及其它磁性元器件，应用频率从数百赫兹到几千兆赫兹，是最重要的软磁铁氧体材料，其产量占了软磁铁氧体磁性材料总产量的60%以上，因此，锰锌铁氧体的发展更为引人注意。

锰锌铁氧体材料主要分为高频低功耗铁氧体（又称功率铁氧体，初始磁导率通常小于5000，多数在2000左右）和高磁导率即高μi（初始磁导率）铁氧体两类。

初始磁导率ui是磁性材料的磁导率(B/H)在磁化曲线初始区的极限值，即μ0为真空磁导率 permeability in vacuum (4π×10-7H/m)，单位亨/米H为磁场强度 magnetic field strength (A/m)B为磁通密度 magnetic flux density (T)（1）锰锌功率铁氧体概述功率铁氧体的主要特征是在高频（几百千赫）高磁感应（几千高斯，1T=10000Gs）的条件下，仍旧保持很低的功耗，而且其在一定的温度范围内功耗随磁芯的温升而下降，在80℃左右达到最低点，从而可以形成良性循环。

功率铁氧体的主要用途是以各种开关电源变压器和彩电回扫变压器为代表的功率型电感器件，用途十分广泛，是目前产量最大的软磁铁氧体。

如下是天通'TDG'的TP4系列的温度和磁芯损耗关系。

我国新发布的'软磁铁氧体材料分类'行业标准，把功率铁氧体材料分为PW1~PW5 五类，其适用工作频率也逐步提高。

如适用频率为15~100kHz 的 PW1 材料；适用频率为 25~200kHz 的 PW2 材料；适用频率为100~300kHz 的PW3 材料；适用频率为300~1MkHz 的 PW4 材料；适用频率为 1~3MHz 的 PW5 材料。
