手扶式双钢轮压路机介绍

TANDEM VIBRATORY ROLLERBW100SL-5 and BW120SL-5/usStandard EquipmentFoldable ROPS with seat beltHydrostatic travel and vibration drive P ressure sprinkler system with interval switch S uspended operator´s platform2 scrapers per drum, spring loaded and tiltable M ulti-function travel leverM ulti-function display incl. operating hour meterW ater levelF uel levelE lectric fuel gaugeE mergency STOPIndividual control, vibrationIntelligent Vibration Control (IVC)I ntegrated stowage compartmentA djustable operator´s seatL ashing eyes, galvanizedB ack-up alarmS ingle point lifting deviceV -belt protectionV andalism protectionL ockable engine hood made of composite materialW orking lights front and rear12V socketS eat contact switchP lastic water tankB olt-on oscillating/articulating jointOptional EquipmentI ndicator and hazard lightsRotary beaconBattery disconnection switchSliding seatECONOMIZERBurglary protectionSpecial paint Technical data BOMAG BOMAG BW 100 SL-5 BW 120 SL-5Weights Operating weight w. ROPS ...............lb (kg) 5181 (2350) 5511 (2500)Average static linear load ............lb/in (kg/cm) 66.1 (11.8) 58.2 (10.4)Driving Characteristics Speed ............................mph (km/h) 0 – 5.6 (0 – 9) 0 – 5.6 (0 – 9)Working speed with vibration .........mph (km/h) 0 – 3.1 (0 – 5) 0 – 3.1 (0 – 5)Max. gradeability without/with vibr. ............% 40 / 30 40 / 30Drive Engine manufacturer .......................... Kubota Kubota Type. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . D 1703-DI D 1703-DI Tier Compliance ............................. Tier 4 Final Tier 4 Final Cooling .................................... water water Number of cylinders .......................... 3 3Performance ISO 14396....................kW 18.5 18.5Performance SAE J 1995 .....................hp 24.8 24.8Speed ..................................rpm 2200 2200Electric equipment ..........................V 12 12Driven drum ................................ front + rear front + rear Brakes Service brake ................................ hydrost. hydrost.Parking brake ................................ hydromec. hydromec.Steering .................................... Steering system ............................... oscil.artic. oscil.artic.Steering method .............................. hydrost. hydrost.Steering / oscillating angle +/- ................deg 32 / 10 32 / 10Crab steer offset – manual ...............in (mm) 0 – 2 (0 – 50) 0 – 2 (0 – 50)Track radius, inner .....................in (mm) 96.5 (2450) 96.5 (2450)Exciter System Vibrating drum .............................. front + rear front + rear Drive system ................................ hydrost. hydrost.Frequency .........................VPM (Hz) 4320 (72) 4320 (72)Amplitude ...........................in (mm) 0.020 (0.50) 0.020 (0.50)Centrifugal force .......................lb (kN) 7640 (34) 8993 (40)Drum Water Spray System Type. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pressure with interval pressure with interval Capacities Fuel ..................................gal (l) 9.2 (35) 9.2 (35)Water .................................gal (l) 43.6 (165) 43.6 (165)Technical modifications reserved. Machines may be shown with options.Technical DataBW 100 SL-5, BW 120 SL-5A B C D H H2K L O S W BW 100 SL-5694220.627.671.21011099.6 1.40.439.4(1752)(1072)(523)(700)(1808)(2568)(254)(2529)(36)(10)(1000)BW 120 SL-5695020.627.671.21011099.6 1.40.447.2(1752)(1272)(523)(700)(1808)(2568)(254)(2529)(36)(10)(1200)Dimensions in inches (mm)Shipping dimensions in ft 3 (m 3)BW 100 SL-5 247 (7)BW 120 SL-5 293 (8.3)。

06-26与单钢轮振动压路机一样，手扶式双钢轮振动压路机的工作原理也是利用机械的自重和激振器产生的激振力，迫使土壤做垂直强迫振动，急剧减少土壤颗粒间的内摩擦力，达到压实土壤的目的;激振力的大小可以根据需要进行调整。

不同的是手扶式双钢轮振动压路机将行走轮胎变成了碾压轮，提高了压实效率，行走牵引力由人工提供，机动灵活性高，主要用于施工场地窄、工程量小的工程施工中。

压路机，压路机租赁，垂直振动压路机/ 编辑:wyyfhy。

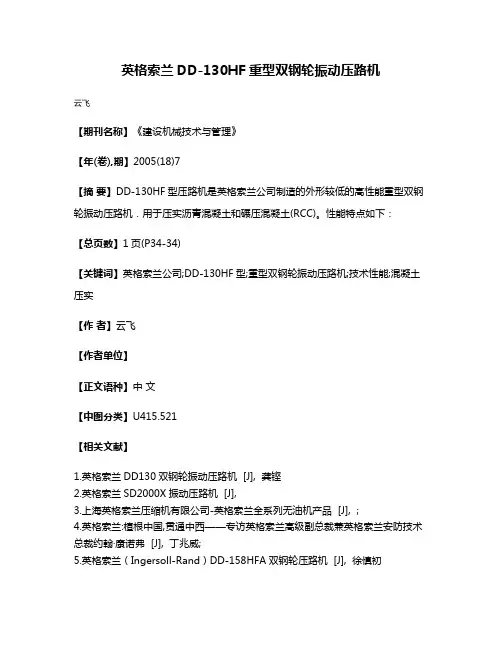

英格索兰DD-130HF重型双钢轮振动压路机
云飞
【期刊名称】《建设机械技术与管理》
【年(卷),期】2005(18)7
【摘要】DD-130HF型压路机是英格索兰公司制造的外形较低的高性能重型双钢轮振动压路机．用于压实沥青混凝土和碾压混凝土(RCC)。

性能特点如下：
【总页数】1页(P34-34)
【关键词】英格索兰公司;DD-130HF型;重型双钢轮振动压路机;技术性能;混凝土压实
【作者】云飞
【作者单位】
【正文语种】中文
【中图分类】U415.521
【相关文献】
1.英格索兰DD130双钢轮振动压路机 [J], 龚铿
2.英格索兰SD2000X振动压路机 [J],
3.上海英格索兰压缩机有限公司-英格索兰全系列无油机产品 [J], ;
4.英格索兰:植根中国,贯通中西——专访英格索兰高级副总裁兼英格索兰安防技术总裁约翰·康诺弗 [J], 丁兆威;
5.英格索兰（Ingersoll-Rand）DD-158HFA双钢轮压路机 [J], 徐慎初
因版权原因，仅展示原文概要，查看原文内容请购买。

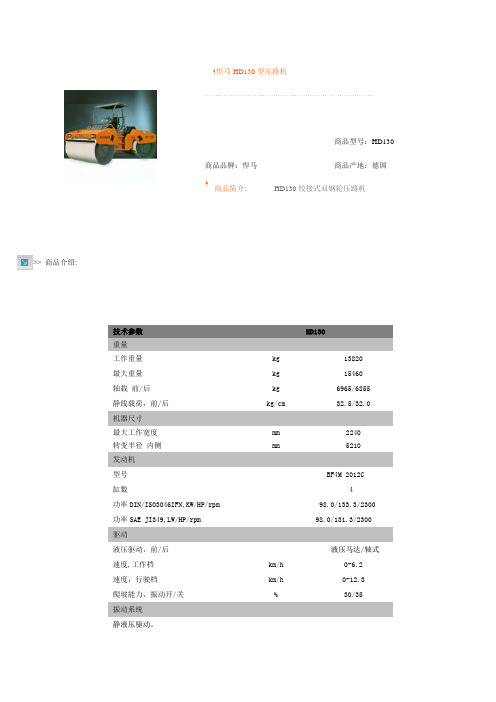

悍马HD130型压路机商品型号： H D130 商品品牌： 悍马商品产地： 德国商品简介:HD130铰接式双钢轮压路机>> 商品介绍:技术参数 HD130重量工作重量 kg 13820 最大重量 kg 15460 轴载 前/后 kg 6965/6855 静线载荷，前/后 kg/cm32.5/32.0最大工作宽度 mm 2240 转变半径 内侧 mm5210型号BF4M 2012C缸数4功率DIN/ISO3046IFN,KW/HP/rpm 98.0/133.3/2300 功率SAE JI349,LW/HP/rpm 98.0/131.3/2300液压驱动，前/后 液压马达/轴式速度,工作档 km/h0-6.2 速度，行驶档 km/h 0-12.3 爬坡能力，振动开/关%30/35静液压驱动。

振动频率，前轮,Ⅰ/ⅡH z42/50振动频率，后轮, Ⅰ/ⅡH z42/50振幅，前轮, Ⅰ/Ⅱmm 0.81/0.41振幅，后轮, Ⅰ/Ⅱmm 0.81/0.41激振力,前轮, Ⅰ/ⅡkN 194/139激振力,后轮, Ⅰ/ⅡkN 194/139转向方式铰接转向转向/操纵静液压,方向盘转向角±0 32摆动角±0 10行车制动，模式静液压行车制动，驱动驱动手柄停车制动，模式弹簧加载/多盘停车制动，操纵电,自动紧急制动，模式液压/机械式紧急制动，操纵紧急开关洒水喷嘴，形式压力型形式，洒水间歇式/手动水箱容积 900L温度、工作小时和燃油箱油位指示器；控制灯和紧急停机开关；2个工作尾灯；主电瓶开关；3级液压油过滤器；液压油温度及水位指示器；符合C E标准。

可选件带加热及无法通风系统的R O P S全景驾驶室;遮阳板;内部灯;前后刮雨器;内反光镜;警示灯;压边装置;符合德国道路管理法规的照明系统,R O P S/F O P S;安全带;速度计;隔音装置;遮阳棚;收音机;特殊喷漆,沥青温度表,倒车喇叭。

道路工程施工压路设备一、压路设备的种类在道路工程施工中，常用的压路设备主要包括以下几种：单钢轮振动压路机、双钢轮振动压路机、轮胎振动压路机、轮胎静压压路机、全液压振动压路机等。

这些不同种类的压路设备在施工过程中各有其适用的场合和作用，下面将对这些种类的压路设备一一进行介绍。

1. 单钢轮振动压路机单钢轮振动压路机是一种常用的压路设备，它主要由一个钢质辊和振动系统组成。

其主要作用是通过振动和重量的作用，在道路表面上产生压实作用，从而提高道路的密实度和承载能力。

单钢轮振动压路机通常适用于小型道路、停车场、操场等小面积场地的压实作业。

2. 双钢轮振动压路机双钢轮振动压路机是一种在单钢轮振动压路机基础上发展而来的设备，它主要由两个钢质辊和振动系统组成。

双钢轮振动压路机比单钢轮振动压路机具有更大的作业宽度和更高的工作效率，适用于中小型道路、广场等场地的压实作业。

3. 轮胎振动压路机轮胎振动压路机是一种采用轮胎进行压实的设备，它主要通过轮胎的振动和重量作用，实现对道路表面的压实作业。

轮胎振动压路机适用于柔软或脆弱地基的压实作业，可以减小对地基的破坏和损伤。

4. 轮胎静压压路机轮胎静压压路机是一种采用轮胎静态负重进行压实的设备，它主要通过轮胎的重量作用，实现对道路表面的压实作业。

轮胎静压压路机适用于对柔软或易变形地基进行压实作业，具有很好的压实效果。

5. 全液压振动压路机全液压振动压路机是一种采用全液压传动和振动系统的设备，它具有操作简便、效率高、压实效果好等优点。

全液压振动压路机适用于大型道路、高速公路、机场、码头等大面积场地的压实作业。

二、压路设备的作用在道路工程施工中，压路设备主要起到以下几个作用：1. 压实作用：压路设备通过自身的重量和振动作用，对道路表面进行压实，增加道路的密实度和承载能力。

2. 平整作用：压路设备可以将道路表面的不平整和坑洼处进行修整，提高道路的平整度和舒适性。

3. 整形作用：压路设备可以对道路的坡度、路肩等进行调整和整形，使道路符合设计要求。

第二章压路机的用途与分类第一节压路机的用途1、单钢轮振动压路机单钢轮振动压路机具有静线载荷大、压实影响深、作业效率高等特点，可以有效地压实各类砂土、砂砾石等非粘性土壤、碎石、块石、堆石等不同类型的铺层，适用于道路、机场、路堤填方、海港码头、大坝等土石方基础压实施工。

2、双钢轮振动压路机双钢轮振动压路机主要适用于沥青混凝土、RCC混凝土等路面的压实，也可用于路基、次路基和稳定层等的压实。

3、轮胎压路机轮胎压路机是一种依靠机械自身重力，通过特制的充气轮胎对铺层材料以静力压实作用来增加工作介质密实度的压实机械，被广泛应用于各种材料的基础层、次基础层、填方及沥青面层的压实作业；尤其是在沥青路面压实作业时，其独特的柔性压实功能是其它压实设备无法代替的，是沥青混合料复压的主要机械，也是建设高等级公路、机场、港口、堤坝及工业建筑工地的理想压实设备。

第二节压路机的分类一般地，压实机械可以分为压路机和夯实机械。

根据工作质量范围、压实原理和具体结构等的不同，压路机的分类也不同。

1、按工作质量范围分根据工作质量的不同，压路机可分为轻型、小型、中型、重型和超重型，见表2-1所列。

表2-1按工作质量分类压路机型式工作质量（t）应用范围轻型≤4.5压实人行道和修补黑色路面，路基和路面的初步压实中型5～8路基和路面的中间压实以及简易路面的最终压实重型10～14砾石和碎石路基以及沥青混凝土路面的最终压实超重型≥16公路、水坝、机场、大面积基础回填2、按照压实原理分根据压实原理的不同，压路机可分为静作用式、振动式和冲击式，见表2-2所列。

3、按照压实轮结构与作用形式分（1）根据压实轮结构型式，压路机可分为光轮式、凸块（羊脚碾）式和轮胎式等。

（2）根据压实轮组合型式，压路机可分为轮胎-光轮组合式、振动-振荡组合式等。

（3）根据压实轮作用形式，振动压路机可分为振动式、振荡式和垂直振动式等。

表2-2按压实原理、压实轮数量、操作方式等分类大类按压实原理分按压实轮数量、操作方式等分种类压路机静作用压路机光轮压路机两轮（静作用）压路机三轮（静作用）压路机轮胎压路机（自行式）轮胎压路机拖式轮胎压路机振动压路机轮胎驱动式振动压路机轮胎驱动（光轮）振动压路机轮胎驱动凸块轮振动压路机串联式振动压路机串联式单轮振动压路机串联式双轮振动压路机振荡式振动压路机轮胎驱动振荡压路机串联式振荡振动压路机组合式振动压路机轮胎-光轮组合振动压路机振动-振荡组合振动压路机手扶式振动压路机（单轮）手扶式振动压路机双轮手扶式振动压路机拖式振动压路机拖式（光轮）振动压路机拖式凸块轮振动压路机冲击压路机三边轮冲击压路机三边轮冲击压路机四边轮冲击压路机四边轮冲击压路机五边轮冲击压路机五边轮冲击压路机夯实机械振动夯实机振动平板夯实机单向移动振动平板夯双向移动振动平板夯振动冲击夯实机电动机振动冲击夯内燃机振动冲击夯爆炸夯实机爆炸夯实机蛙式夯实机蛙式夯实机4、按照操作驾驶方式分根据操作驾驶方式的不同，压路机可分为自行式、手扶式和拖式，见表2-2所列。

手扶振动压路机安全操作规程手扶振动压路机是一种常用于道路、桥梁、停车场等地面铺设工程的机械设备。

它具有高效、省力的特点，但在使用过程中也存在一定的安全风险。

为了确保操作人员和周围人员的安全，必须严格遵守手扶振动压路机的安全操作规程。

下面是手扶振动压路机的安全操作规程，供参考。

一、操作人员安全要求：1. 操作人员必须经过相关培训，获得合格的操作证书。

2. 操作人员必须穿戴安全帽、防护眼镜、耳塞、防尘口罩等个人防护装备。

3. 不得饮酒、吸烟或进行任何可能影响操作能力的行为。

4. 不得将除操作人员外的其他人员靠近作业区域。

5. 操作过程中应保持清醒、专注，不得分神或做其他与操作无关的事情。

二、设备安全要求：1. 操作前必须检查设备的各个部件是否完好，特别是刹车、转向和振动系统，应确保正常运作。

2. 如果发现设备有异响、异味或其他异常情况，必须及时停机检修。

3. 设备工作时，必须确保周围没有人员或其他障碍物，以免造成伤害或损坏。

4. 设备不得在陡坡、湿滑地面或不稳定的地面上操作，以防止滑倒或翻倒。

三、使用过程中的安全要求：1. 在操作过程中，必须保持站姿或行走姿势，不得骑坐或身体前倾。

2. 操作过程中，手柄必须紧握，双脚平稳踩踏在操作板上，以保持平衡。

3. 不得将双手或其他身体部位放在滑动部件下方，以防被夹伤。

4. 不得将手伸入辊筒或链条之间，以防被卷入或拉伤。

5. 操作过程中，不得随意调整振动频率和振动幅度，以免影响工作效果或损坏设备。

6. 操作过程中，应时刻保持警惕，观察设备的工作状态和周围状况，一旦发现异常情况，应立即采取应急措施。

7. 操作结束后，必须停止设备，将刹车松开，确保设备停稳后方可离开作业区域。

四、维护保养要求：1. 设备每日使用结束后，必须进行清洁和检查，及时清除积灰和异物。

2. 设备的维修和保养必须由专业人员进行，不得擅自拆卸或修理。

3. 设备的润滑和加油必须按照规定的时间和方式进行，确保设备的正常运转和寿命。

压路机安全技术交底一、前言压路机作为一种常用的工程机械设备，广泛应用于道路、停机坪、场地等基础建设和维修工作中。

然而，由于压路机的操作繁琐且存在一定风险，为了确保工作人员的安全，并有效地使用压路机，必须对其安全技术进行交底。

本文将详细介绍压路机的相关安全技术，以确保操作人员的人身安全和机械设备的正常运行。

二、压路机类型和原理1. 压路机类型按压路机振动系统划分，可以将压路机分为双钢轮压路机、单钢轮压路机和震动压路机三种类型。

双钢轮压路机适用于较大型的路面建设，能够提供较高的线性压实力，具有较好的抗剪强度。

单钢轮压路机适用于中型和小型路面建设，具有较高的点压实力，能够有效地进行碾压作业。

震动压路机在压路作业中加入振动，可以进一步提高压实效果。

2. 压路机原理压路机通过辊筒的作用在松土压实土壤，以达到改良土壤结构、提高土壤承载能力的目的。

其原理主要包括压紧、震动和行驶三个方面。

首先，压路机通过调节辊筒的压实力，使其适应不同土壤的压实需求。

然后，压路机可以通过振动辊筒产生震动，以进一步提高压实效果。

最后，通过辊筒的行驶，压路机能够在施工区域内完成相对连续的压实作业。

三、压路机操作安全技术1. 操作前准备工作在操作压路机之前，首先要进行一系列的准备工作，以确保机器的正常运行并保障操作人员的安全。

1.1 检查压路机的电气系统、液压系统、驱动系统等各个部分的工作情况，确保没有异常，同时检查油液和水位等。

1.2 检查压路机的刹车系统和紧急停机装置，确认其工作正常。

1.3 确认作业区域内的地面条件，避免行驶过程中遭遇不平整路面和障碍物。

2. 压路机操作技术在进行压路机操作时，必须严格按照操作流程进行，同时需要掌握以下技术要点，以确保操作人员的安全和机器的正常运行。

2.1 驾驶技巧：控制好压路机的行驶方向和速度，确保安全、平稳行驶。

2.2 振动控制：当进行振动压实作业时，根据实际需要选择合适的振动频率和振动力，避免过度振动导致设备损坏或速度过快导致土壤质量下降。
