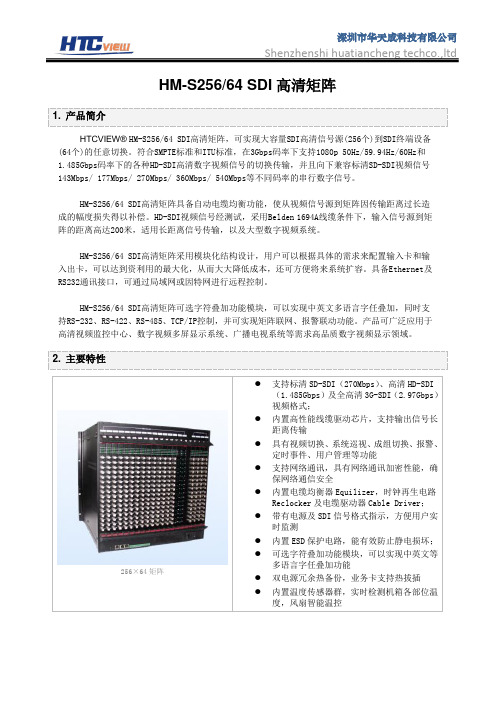

HM-S256/64 SDI 高清矩阵1. 产品简介HTCVIEW® HM-S256/64 SDI 高清矩阵，可实现大容量SDI 高清信号源(256个)到SDI 终端设备(64个)的任意切换。
符合SMPTE 标准和ITU 标准，在3Gbps 码率下支持1080p 50Hz/59.94Hz/60Hz 和1.485Gbps 码率下的各种HD-SDI 高清数字视频信号的切换传输，并且向下兼容标清SD-SDI 视频信号143Mbps/ 177Mbps/ 270Mbps/ 360Mbps/ 540Mbps 等不同码率的串行数字信号。
HM-S256/64 SDI 高清矩阵具备自动电缆均衡功能，使从视频信号源到矩阵因传输距离过长造成的幅度损失得以补偿。
HD-SDI 视频信号经测试，采用Belden 1694A 线缆条件下，输入信号源到矩阵的距离高达200米，适用长距离信号传输，以及大型数字视频系统。
HM-S256/64 SDI 高清矩阵采用模块化结构设计，用户可以根据具体的需求来配置输入卡和输入出卡，可以达到资利用的最大化，从而大大降低成本，还可方便将来系统扩容。
具备Ethernet 及RS232通讯接口，可通过局域网或因特网进行远程控制。
HM-S256/64 SDI 高清矩阵可选字符叠加功能模块，可以实现中英文多语言字任叠加，同时支持RS-232、RS-422、RS-485、TCP/IP 控制，并可实现矩阵联网、报警联动功能。
产品可广泛应用于高清视频监控中心、数字视频多屏显示系统、广播电视系统等需求高品质数字视频显示领域。
2. 主要特性256×64矩阵● 支持标清SD-SDI （270Mbps ）、高清HD-SDI（1.485Gbps ）及全高清3G-SDI （2.97Gbps ）视频格式； ● 内置高性能线缆驱动芯片，支持输出信号长距离传输 ● 具有视频切换、系统巡视、成组切换、报警、定时事件、用户管理等功能 ● 支持网络通讯，具有网络通讯加密性能，确保网络通信安全 ● 内置电缆均衡器Equilizer ，时钟再生电路Reclocker 及电缆驱动器Cable Driver ； ● 带有电源及SDI 信号格式指示，方便用户实时监测 ● 内置ESD 保护电路，能有效防止静电损坏； ● 可选字符叠加功能模块，可以实现中英文等多语言字任叠加功能 ● 双电源冗余热备份，业务卡支持热拔插 ● 内置温度传感器群，实时检测机箱各部位温度，风扇智能温控3. 应用4.面板尺寸256×64矩阵5. 规格型号HM-S256/64输入端口数256输出端口数64信号类型SD-SDI(270Mbps)/HD-SDI(1.485Gpbs)/3G-SDI(2.97Gbps)支持输入格式525i,576i720p@23.98/24/25/29.97/30 /50/60,1080i@50/60 1080p@24/2 5/301080p@50/59.94/60连接器BNC符合IEC169-8 标准反射损耗>15dB 5MHz~3GHzSDI信号幅度0.8Vp-pSDI阻抗75欧姆均衡Belden 1694A: SD-SDI 400m，HD-SDI 200m，3G-SDI 140m注意：上述传输距离对于不同规格的电缆，测试结果将出现差异控制协议：专用协议/兼容PELCO ASCII控制协议云台控制协议Pelco-P/Pelco-D/Sony VISCA云台控制协议交换控制接口TCP/IP over Ethernet，RS-232/RS-485字符叠加支持零延时实时叠加；支持最大4个图层的字符、系统时间叠加；叠加位置任意可调交换响应延时<10ms网络控制 1 x Ethernet RJ-45接口RS-232 2 x RJ-45接口，波特率9600 ~ 115200可自定义RS-485 2 x 工业接线端，波特率9600 ~ 115200可自定义报警信号输入10 x 工业接线端子报警开关量输出10 x 工业接线端子控制软件内置Web管理控制界面电源：100－240V/AC 50/60Hz运行温度-10℃~60℃/14℉~140℉存储温度-30℃~70℃/-22℉~158℉相对湿度20~90%RH(无凝结)电源需求100－240V/AC 50/60Hz6. 订购信息型号产品描述单位HM-S256/64 128路输入端口，32路输出端口高清矩阵台HM-S256/64 256路输入端口，64路输出端口高清矩阵台。
目录前言4第一章 CREATOR快捷智能组网控制系统主要特点5第二章CREATOR快捷智能组网控制系统优势7第三章智能中央控制系统行业分析8第四章智能组网控制系统10概述104．1、系统网络构架104．2、系统多元化控制104．2．1、远程集中控制管理114．2．1．1、 LAN（局域网）控制管理114．3、系统安全134．3．1 网络构架安全134.3.2 管理权限安全134。
3.2 控制协议安全134．4、系统的兼容性134．4．1系统自身的兼容性134．4．2 与外接控制设备的兼容性134. 5 、远程维护13第五章智能组网控制系统应用解决方案155．1 跨网段集中控制解决方案155。
1。
1、系统设计155．1．2系统图纸165．1．3 系统扩展模块化分析165．1．4系统配单175．1．5系统功能说明195．2 高档星级酒店智能化解决方案205．2．1 概述205．2．2 需求分析205．2．3系统设计215．2．2 系统图纸225．2．3 系统扩展模块化分析225．2．4 系统配单245．2．5 系统功能说明25第六章系统主要设备选型276。
1硬件选型及依据27智能组网控制系统定位为高档产品，对系统的每一个单元要求都非常高，不能因为一个设备的故障导致系统瘫痪或不稳定，所以，选型宗旨是外观高档、性能稳定的智能化控制设备。
276。
2 中央控制系统276.2.1 CR-PGMⅢ智能组网控制主机276。
2。
2 CR—WF10无线接入点286.2。
3 CR—WIFI G3286。
2。
4 CR—WIFI-G7无线触摸屏286。
2。
5 CR—WIFI G8296.2.6CR—LAN 10296.2。
7CR-LAN 15296。
2。
8Ipad 1 WIFI 无线触摸屏306.2。
9Ipad 2 WIFI 无线触摸屏306。
2。
10 DOCK 1 底座336。
2。
10IPhone 4 无线触摸屏336.2.12 调光器CRLITE-4A II336。
网络矩阵控制软件操作说明书1感谢您使用网络矩阵控制软件请在使用本软件前仔细阅读该用户操作指导书V1.0目录1、系统概述 (3)2、软件安装和设置 (3)软件安装 (3)3、FWDCS 控制软件的操作 (6)FWDCS 软件运行 (6)3.1、FWDCS 软件登录 (6)3.2、控制软件主界面的介绍 (8)3.3、搜索设备 (9)3.4、设置主控设备 (9)3.5、新建显示墙 (11)3.5、信号配置 (14)3.6、HDMI 信号源 (15)3.7、多个信号源 (16)3.8、网络信号源 (17)3.9、信号源的配置 (18)4、显示墙窗口控制 (22)4.1、信号源上墙显示 (22)4.2、图像回显功能 (23)4.3、信号源的关闭 (24)4.4、大屏幕拼接丰富的显示模式 (25)4.5、用户定制界面 (28)4.6、模式的创建 (29)4.7、预案的创建 (32)5、飞行字幕的设置 (35)6、用户管理的设置 (41)7、信号预览客户端的操作 (42)231、系统概述网络矩阵控制系统软件（以下简称控制软件）是专门为数字显示拼 接墙系统及其多屏处理器系统开发、设计和生产的应用管理系统，其 主要功能是帮助用户实现对显示拼接墙上的各类信号、应用窗口的控 制和管理，并可以实现对矩阵等相关外围设备的联动控制。
控制软件 充分发挥网络分布式软件系统的优势，支持多个客户端同时连接和操 作，控制软件提供简便友好、可定制的人机操作界面，使得对显示拼 接墙的操控方便快捷。
系统由客户端软件和管理服务器两部分共同组成。
客户端软件面 向用户并向用户提供操作界面，管理服务器负责用户管理界面和与服 务协议之间的通讯。
整个控制软件系统的其主要功能有：通过控制网络矩阵处理器，操作网络矩阵控制软件上的各类处理器窗口 和矩阵处理器上各种应用程序，处理器窗口包括各种应用程序窗口、 Video 窗口、RGB 窗口和网络窗口。
2、软件安装和设置安装要求1、操作系统要求：Windows7/8/10、、Windows Server 。
税务大厅联网监控系统解决方案总体设计方案书目录第1章前言 (1)1.1 概述 (1)1.2 系统技术要求 (1)1.3 设计依据 (2)第2章系统整体方案设计 (3)2.1 系统结构拓扑图 (3)2.2 解码方案 (4)2.3 报警联动解决方案 (4)2.4 系统兼容性方面的考虑 (5)第3章数字矩阵系统功能介绍 (6)3.1 摄像机统一编号控制功能 (6)3.2 矩阵切换功能 (6)3.3 多画面分割功能 (7)3.4 集中多路数视频解码切换显示功能 (8)3.5 多矩阵无缝级联功能 (8)3.6 实时流媒体一对多转发功能 (8)3.7 远程多分控视频浏览与控制功能 (9)3.8 报警联动功能以及电子地图功能 (9)3.9 所见即所得操作功能 (9)第4章拼接显示墙设计 (10)4.1 LCD液晶拼接显示墙的应用 (10)4.2 LCD液晶拼接显示墙技术优势 (10)4.3 超薄窄边箱体单元设计 (12)4.4 领先的内置信号处理技术 (12)4.5 个性化的系统方案 (13)4.6 系统组成 (13)4.7 46英寸液晶拼接单元 (13)第5章设计方案涉及主要设备技术参数 (17)5.1 JSD6HL128V36(4X9) 高清数字矩阵 (17)5.2 SCPH HDMI矩阵拼接控制器 (18)5.3 TOP触控操作平台 (20)第6章配置清单以及成本核算报价清单 (23)第7章方案小结 (25)第1章前言1.1 概述由中华人民共和国国务院2007年4月5日发布的《中华人民共和国政府信息公开条例》，是为了保障公民、法人和其他组织依法获取政府信息，提高政府工作的透明度，促进依法行政，充分发挥政府信息对人民群众生产、生活和经济社会活动的服务作用而制定的。
条例发布之后，大力推行政务公开，深入推进行政权力公开化、透明化，切实保障管理相对人的知情权、参与权和监督权。
同时大幅度的提升工作效能，有效合理的调配人员。
企业信息系统整合方案范例一、引言随着互联网的迅猛发展和信息化的普及，企业信息系统正在扮演着企业发展的重要角色。
然而，由于各个部门的信息系统独立运作，导致企业数据的分散和信息流程的不畅。
为了提高企业的运作效率和整体竞争力，本文提出了一个____年的企业信息系统整合方案。
该方案旨在通过整合现有的信息系统和引入新的信息技术，实现企业各个部门数据的集中管理和信息流程的优化，从而提高企业的运营效率和决策能力。
二、整合前的现状分析目前，企业信息系统主要分为人力资源管理系统（HRMS）、财务管理系统（FMS）、供应链管理系统（SCMS）和客户关系管理系统（CRMS）等。
这些系统各自独立运作，数据流动不畅，导致数据冗余和信息孤岛的问题，对企业的工作效率和决策能力产生了一定的负面影响。
此外，随着企业规模的扩大和业务的复杂化，这些独立的信息系统已经无法满足企业的需求。
三、整合目标及策略整合目标：通过整合现有的信息系统和引入新的信息技术，实现企业各个部门数据的集中管理和信息流程的优化，提高企业的运营效率和决策能力。
整合策略：1. 建立数据仓库和数据集成平台：将企业各个部门的数据集中存储和管理，通过数据集成平台实现各个信息系统之间的数据交换和共享。
这样可以消除数据冗余和信息孤岛的问题，提高数据的准确性和一致性。
2. 引入企业资源规划系统（ERP）：将企业各个部门的信息系统整合到一个统一的平台上，实现企业不同功能模块之间的数据共享和业务流程的协同。
3. 引入大数据和人工智能技术：通过大数据分析和人工智能算法，对企业的数据进行挖掘和分析，发现潜在的商业机会和业务隐患，辅助企业决策和战略制定。
4. 引入云计算和移动应用技术：将企业的信息系统部署在云端，实现更好的可扩展性和灵活性。
同时，开发移动应用，将企业的信息系统扩展到移动设备上，便于员工的移动办公和业务的协同。
四、整合实施步骤整合实施步骤如下：1. 制定整合计划：明确整合的目标、策略和时间表，确定整合的优先级和重要性，分配资源和制定预算。
企业信息系统整合方案范例信息的三种类型。
（1）信息是加工后的数据；（2）信息是对客观事物的反应（3）信息是表征事物状态的普遍形式。
信息是对客观事物的变化和特征的反映，是客观事物之间相互作用和相互联系的表现形式。
1.系统，就是由若干个相互联系、相互制约的因素结合在一起并形成的特定功能的有机整体。
2.系统的分类：（1）自然系统（2）人工系统（3）复合系统复管理信息系统的特点（1）管理信息系统的最终目标是为决策提供服务（2）管理信息系统能够对企业整个供应链进行有效和全面的管理。
（3）管理信息系统是人机相结合的系统。
（4）管理信息系统是将先进的管理手段融入其中。
（5）管理信息系统是多学科交叉而成的边缘学科。
管理信息系统的结构主要包括概念结构、层次结构和职能结构。
管理信息系统：信息源、信息处理器、信息使用者3.层次结构。
操作层子系统、管理控制子系统、战略信息管理子统。
管理信息系统发展的三个阶段：计算机系统的基本组成：计算机系统由计算机硬件系统和软件系统两部分组成。
硬件系统是计算机系统的物理装置，是由电子线路、元器件、和机械部件等构成的具体的、看得见、摸得着的实体；软件系统是由计算机系统中运行的程序和这些程序所使用的数据，以及相应的文档的集合。
3.冯’诺伊曼结构计算机包括五大部分。
运算器、控制器、存储器、输入设备和输出设备。
4.运算器。
主要功能是完成对数据的算术运算、逻辑运算、逻辑判断等操作。
5.存储器。
是用来存储程序和数据的部件，是计算机的重要组成部分。
系统软件。
由一组控制计算机系统并管理其资源的，并为应用软件提供支持和服务的程序组成，其主要功能包括启动计算机，存储、加载和执行应用程序，对文件进行排序、检索，将程序语言翻译成机器语言等。
系统软件包括两大特点。
一是通用性，其算法和功能不依赖特定的用户，无论哪个应用领域都可以使用；二是基础性，其他软件都是在系统软件的支持下开发和运行的。
数据库管理信息系统（dbms）。

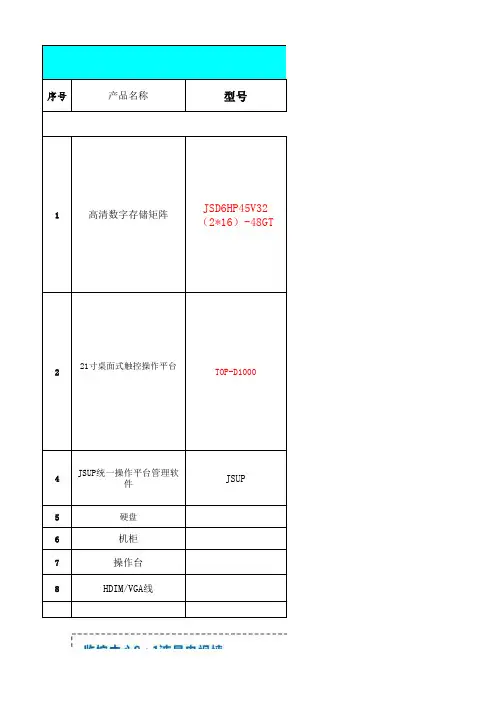

序号产品名称型号1高清数字存储矩阵JSD6HP45V32（2*16）-48GT221寸桌面式触控操作平台TOP-D10004JSUP统一操作平台管理软件JSUP5硬盘6机柜7操作台8HDIM/VGA线规格参数数量单位单价双1000M网口，可接入45路视频，2路HDMI输出，每路可1/4/9/16画面分割显示，同时解码输出8路1080P/16路960P/720P/36路D1视频，分辨率可达1920×1080；各视频可轮循切换输出，包括同步、群组、程序切换、报警联动切换等自动切换以及各种手动切换；服务器以开机自动运行方式开启，由触控平台管理与控制；支持海康、大华、科达、雄迈（巨峰）、天视通、艾普视达、华创时代等品牌的网络产品；自带流媒体转发功能。
16盘位流媒体存储服务器,单机最大可接16个3000G 硬盘,单平台组网:150*4Mbps 转发和存储45路1080P 画质视频。
支持按盘轮巡，同一时间单盘工作减少电源负荷，实现长时间录像零碎片，采用块状写入，让磁头不再东奔西跑，全方位延长硬盘的使用寿命。
实现冗余录像，确保前后两个文件之间不再有间隙。
行业独创的一键回看功能，在报警联动的时候尤为重要，当警情发生的时候可以回速回看一分钟前的录像，2台¥19,500.00采用21寸电容屏,分辨率1920*1080,采用支架式，操作屏接近于平面，方便操作,美观大方。
支持全屏状态对拼接屏的控制,可以在触控屏上对其中某一块屏的四边拖放到周边任意几块屏上进行拼接放大显示，也可将电视墙按预设的多种方案进行拼接。
支持对其中任意一个窗口的图像预览功能，即电视墙上对应的这个窗口显示的是哪路图像。
能在预览窗口直接对前端的球机进行控制，上下左右变速拖动或是手势放大缩小功能。
支持整个电视墙各屏的拼接情况及各窗口最后显示的是哪路图像，实现所见即所得的电视墙指挥与控制。
实现对整个系统任意一路视频到任意一个窗口的切换显示，支持群组、同步、程序、报警联动等自动切换及手动切换功能。

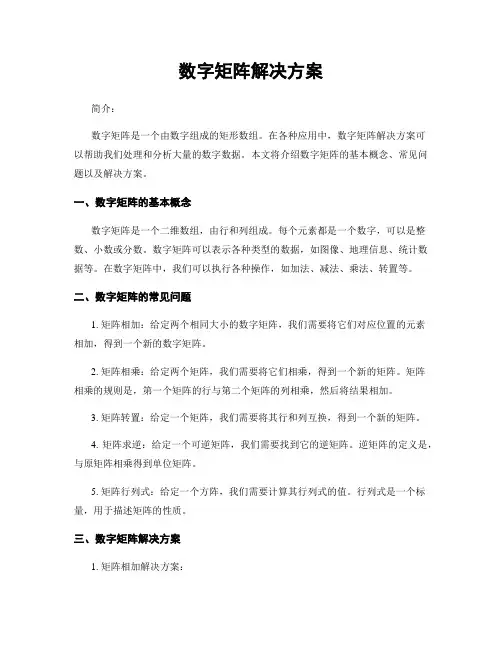

数字矩阵解决方案简介：数字矩阵是一个由数字组成的矩形数组。
在各种应用中，数字矩阵解决方案可以帮助我们处理和分析大量的数字数据。
本文将介绍数字矩阵的基本概念、常见问题以及解决方案。
一、数字矩阵的基本概念数字矩阵是一个二维数组，由行和列组成。
每个元素都是一个数字，可以是整数、小数或分数。
数字矩阵可以表示各种类型的数据，如图像、地理信息、统计数据等。
在数字矩阵中，我们可以执行各种操作，如加法、减法、乘法、转置等。
二、数字矩阵的常见问题1. 矩阵相加：给定两个相同大小的数字矩阵，我们需要将它们对应位置的元素相加，得到一个新的数字矩阵。
2. 矩阵相乘：给定两个矩阵，我们需要将它们相乘，得到一个新的矩阵。
矩阵相乘的规则是，第一个矩阵的行与第二个矩阵的列相乘，然后将结果相加。
3. 矩阵转置：给定一个矩阵，我们需要将其行和列互换，得到一个新的矩阵。
4. 矩阵求逆：给定一个可逆矩阵，我们需要找到它的逆矩阵。
逆矩阵的定义是，与原矩阵相乘得到单位矩阵。
5. 矩阵行列式：给定一个方阵，我们需要计算其行列式的值。
行列式是一个标量，用于描述矩阵的性质。
三、数字矩阵解决方案1. 矩阵相加解决方案：- 首先，我们需要确保两个矩阵的大小相同。
如果大小不同，无法进行相加操作。
- 然后，我们遍历两个矩阵的每个元素，并将对应位置的元素相加，得到一个新的矩阵。
2. 矩阵相乘解决方案：- 首先，我们需要确保第一个矩阵的列数等于第二个矩阵的行数。
如果不相等，无法进行相乘操作。
- 然后，我们遍历第一个矩阵的每一行，并与第二个矩阵的每一列进行乘法运算，将结果相加，得到新的矩阵。
3. 矩阵转置解决方案：- 首先，我们遍历原矩阵的每个元素，并将其行和列互换，得到一个新的矩阵。
4. 矩阵求逆解决方案：- 首先，我们需要判断原矩阵是否可逆。
如果不可逆，无法求逆矩阵。
- 然后，我们使用高斯-约当消元法或逆矩阵公式来计算逆矩阵。
5. 矩阵行列式解决方案：- 首先，我们需要判断矩阵是否为方阵。
恩伟尼256入256出嵌入式数字矩阵方案清单及功能说明
一、前言
在网络高清时代的发展历程中，数字矩阵市场也经历了PC时代的数字矩阵以及前一轮不带平台控制硬解码数字矩阵的洗礼，前二代数字矩阵或多或少都有遗憾的地方，前代PC式的数字矩阵以高价格的服务器成本做为代价，同时系统的不稳定性给用户造成了很大影响，二代的嵌入式矩阵，在小型市场有着他的价格成本优势，但缺点他仅仅是一个单一产品，仅仅实现对前端视频上墙显示的控制，没有显示在电视墙的视频就成了盲区，同时也回放不了录像文件，成不了系统性，在大型项目中满足不了用户需求。
本公司一直潜心在数字矩阵领域市场，一举推出新一代的第3代嵌入式数字矩阵，在二代矩阵的性价比基础上增加集中录像存储功能，真正达到在NVR硬盘录像机的成本上实现数字矩阵的功能，无需再额外增加录像机的成本。
并且综合新一代液晶拼接屏的特色实现视频拼接功能，
同时综合应用型的四代数字矩阵我们称为电视墙服务器，他是一款全功能型的满足大众领域需求的一款电视墙服务器产品，既满足安防视频监控领域的应用需求，同时也满足视频会议等多媒体信息系统的电视墙功能。
本项目为XX部队项目，目前系统为25个高清监控头，后面系统会做相应增加扩展。
我们设计256个高清监控点，16+2（16个小屏，中央2个大屏）计18个液晶电视做电视墙输出。
二、系统拓扑图
三、系统功能说明
本方案设计256入256出的数字矩阵解码方案，可接入256个高清1080P的ONVIF 协议的网络摄像机，监控中心设计（16+2）18个液晶电视机做为电视墙输出，采取2台9屏嵌入式解码矩阵实现视频电视墙解码切换输出，16个小屏每个小屏16画面分割显示16路1080P子码流视频，中央2个大屏可1、4画面显示主码流做视频重点监控，也可以16画面分割显示子码流。
系统带流媒体功能，实现主辅码流自动切换功能，大于四画面为辅码流，1、4画面为主码流显示。
录像存储可根据实际情况采取嵌入式NVR录像存储或者带磁盘阵列功能的存储服务器集中录像寸。
嵌入式NVR可实现海康大华巨峰NVR的录像文件回放。
同时含视频流媒体转发模
块以及集中录像存储模块，实现视频存储服务器的集中录像存储功能以及统一回放功能。
四、第三代嵌入式数字矩阵界解码矩阵典型特性及两种典型应用方案
1、解码矩阵典型应用方案一：NVR+嵌入式解码矩阵集中录像存储集中解码方案；
如下图1，常规型的整体解决方案，通过本公司矩阵，平台通过添加NVR的IP地址，实现NVR的图像预览以及录像文件的回放。
通过通过添加解码矩阵的IP地址，添加虚拟电视墙，对前端摄像头及后端电视墙屏幕进行虚拟编号，来实现视频的切换控制。
（图1 嵌入式NVR+解码矩阵中小型项目典型应用直接NVR录像+解码矩阵解码上墙）
2、解码矩阵典型应用方案二：磁盘阵列流媒体存储服务器+嵌入式解码矩阵集中录像存储集中解码方案；
（图2 流媒体磁盘阵列+解码型数字矩阵方案300路以上的大型项目应用）
流媒体型磁盘阵列+解码型数字矩阵;
16盘位流媒体磁盘阵列服务器+9屏解码型数字矩阵；24盘位磁盘阵列+9屏解码型数字矩阵是我们最常用的方案。
16盘位流媒体磁盘阵列存储服务器容量：
32路1080P 4M码流存储一个月，带宽：4*32=128M；
48路960P 3M码流存储一个月，带宽：3*48=144M；
64路720P 2M码流存储一个月，带宽：2*64=128M；
24盘位流媒体磁盘阵列存储服务器容量：
48路1080P 4M码流存储一个月，带宽：4*48=192M
96路720P 2M码流存储一个月，带宽：2*96=192M
流媒体存储服务器及存储型数字矩阵都是基于千兆网口，但实际在总线控制中，会占用带宽，我们以对半开，在50%的带宽500M基础上再40%的带宽量即200M用在视频存储流量带宽都是足足有余的。
后端平台可以添加流媒体存储服务器的IP地址，指定视频的存储路径及录像存储计划；调看存储录像文件功能。
3、解码矩阵典型应用方案三：分布式NVR本地存储+中心磁盘阵列流媒体存储服务器集中录像存储+嵌入式解码矩阵集中录像存储集中解码方案；
适用于多级联网监控项目，如分公司总公司类的监控项目，NVR放置分公司做本地的录像存储，同时总公司做集中录像存储备份。
4、存储型数字矩阵典型应用方案四：存储型数字矩阵带集中录像存储解码输出功能；
（图1 存储型数字矩阵方案中小型项目应用直接数字矩阵录像存储解码拼接上墙）
存储盘位选型：
4M码流1路视频存储1个月所占硬盘容量：
4Mbit/8byete*60s*60m*24H*30d/1024G≈1265G
16路4M码流视频如1080P视频录像一个月需要21T,7块3TB硬盘（目前3TB硬盘最为稳定），可选8盘位的存储设备；
3M码流1路视频存储1个月所占硬盘容量：
3Mbit/8byete*60s*60m*24H*30d/1024G≈95G
24路3M码流视频如960P视频录像一个月需要23T,8盘位的存储设备刚好；
2M码流1路视频存储1个月所占硬盘容量：
2Mbit/8byete*60s*60m*24H*30d/1024G≈633G
32路2M码流视频如720P视频录像一个月需要20T容量，可选8盘位的存储设备。
综上来看，8盘位的存储设备可分别满足存储16路1080P视频一个月；24路960P视频存储一个月；32路720P 存储一个月。
当然您可以选择降低码流来满足视频存储时间的需求。
8盘位的性价比高的都是内置硬盘，大家可以想象跟评估下得出，一般在200路以内的系统里头，手动打开机箱盖装个5-6台机器，手动拧螺丝装上40-60个硬盘是能接受的，但如果超过了200路视频的项目如果还是采取这种内置硬盘的存储设备的话，维护的工作量是非常大的，并且存储数据也不安全。
200路以下的视频项目同时在造价跟性价比产品选择空间上这种内置硬盘的设备也是不错的。
如果采取服务器架构的热插拔磁盘阵列系统就会显得造价高出了不少。
因此本公司的8盘位存储型嵌入式数字矩阵就更显得性价比突出了。
个中寓意大家慢慢体会，在此不多说！大家再仔细看下系统拓扑结构图。
不需要NVR了，直接用我们8盘位的存储型数字矩阵接上屏幕就可以实现全网256路视频在屏幕上任意画面分割，任意窗口显示，任意拼接显示。
存储型数字矩阵方案都是在存储为主码流的基础上实现视频显示主辅码流自动切换，系统基于ONVIF 协议的流转发的流媒体功能来实现视频集中录像存储以及解码输出，相比前二代矩阵有着不可比拟的优势。
五、嵌入式数字矩阵功能简介及详细说明

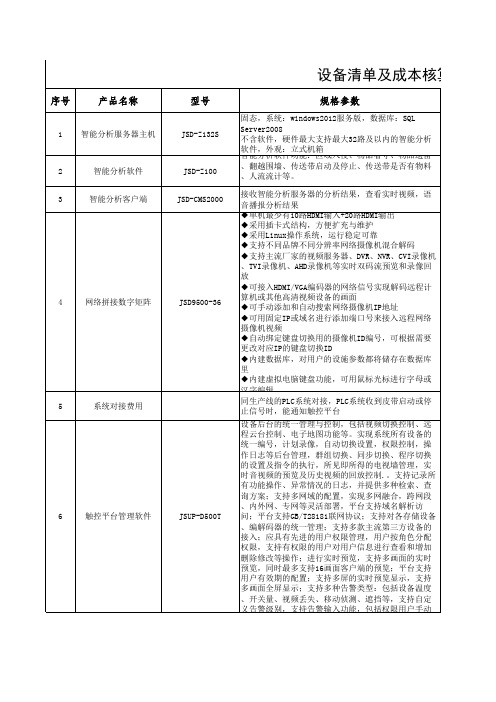

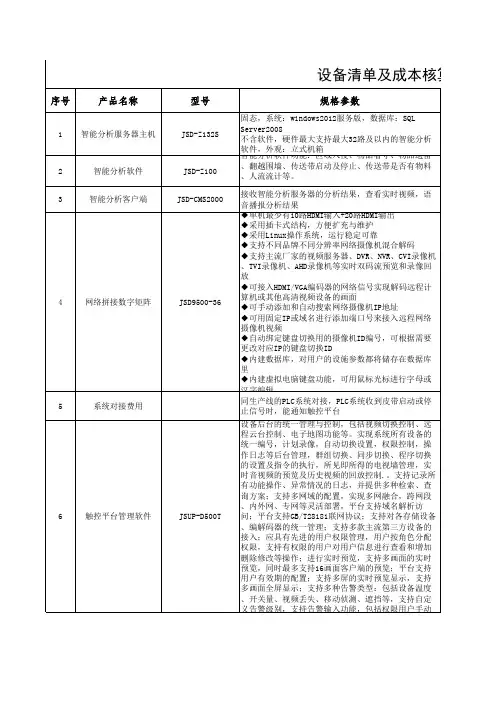

六、本项目256入256出嵌入式解码数字矩阵系统设备清单及成本核算。
