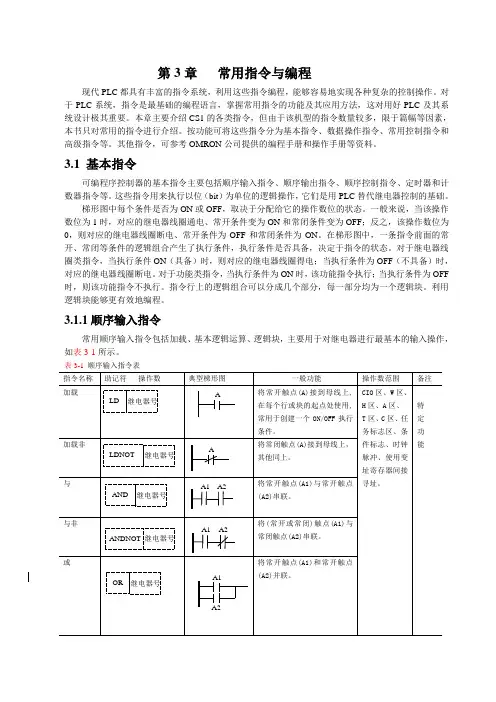

第3章常用指令与编程现代PLC都具有丰富的指令系统，利用这些指令编程，能够容易地实现各种复杂的控制操作。
对于PLC系统，指令是最基础的编程语言，掌握常用指令的功能及其应用方法，这对用好PLC及其系统设计极其重要。
本章主要介绍CS1的各类指令，但由于该机型的指令数量较多，限于篇幅等因素，本书只对常用的指令进行介绍。
按功能可将这些指令分为基本指令、数据操作指令、常用控制指令和高级指令等。
其他指令，可参考OMRON公司提供的编程手册和操作手册等资料。
3.1 基本指令可编程序控制器的基本指令主要包括顺序输入指令、顺序输出指令、顺序控制指令、定时器和计数器指令等。
这些指令用来执行以位（bit）为单位的逻辑操作，它们是用PLC替代继电器控制的基础。
梯形图中每个条件是否为ON或OFF，取决于分配给它的操作数位的状态。
一般来说，当该操作数位为1时，对应的继电器线圈通电、常开条件变为ON和常闭条件变为OFF；反之，该操作数位为0，则对应的继电器线圈断电、常开条件为OFF和常闭条件为ON。
在梯形图中，一条指令前面的常开、常闭等条件的逻辑组合产生了执行条件，执行条件是否具备，决定于指令的状态。
对于继电器线圈类指令，当执行条件ON（具备）时，则对应的继电器线圈得电；当执行条件为OFF（不具备）时，对应的继电器线圈断电。
对于功能类指令，当执行条件为ON时，该功能指令执行；当执行条件为OFF 时，则该功能指令不执行。
指令行上的逻辑组合可以分成几个部分，每一部分均为一个逻辑块。
利用逻辑块能够更有效地编程。
3.1.1顺序输入指令常用顺序输入指令包括加载、基本逻辑运算、逻辑块，主要用于对继电器进行最基本的输入操作，如表3-1所示。
表3-1顺序输入指令表2. 几点说明上表中指令除了列出的一般功能外，有些指令还加注前缀符号，下面分别加以说明。
（1）操作数位上表中顺序输入指令的操作数，以位为单位进行操作，且不影响标志位。
（2）指令的特定功能表中的特定功能是指这些指令具有微分和刷新功能等，其中上升沿微分的前缀标志为“@”，下降沿微分的前缀标志为“%”，刷新的前缀标志为“!”，它们还可以组合成前缀标志为 “!@”和“!%”。
