数控铣床基本编程指令 与简单程序编写

  • 格式：ppt
  • 大小：489.00 KB
  • 文档页数：35

下载文档原格式

  / 35

合集下载

数控铣床编程指令

数控铣床编程指令

数控铣床编程指令Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998数控铣床编程指令4.2.2子程序1、坐标轴运动（插补）功能指令(1）点定位指令G00点定位指令(G00)为刀具以快速移动速度移动到用绝对值指令或增量值指令指定的工件坐标系中的位置。

指令格式：G00X—Y—Z一；式中X—Y—Z一为目标点坐标。

以绝对值指令编程时，刀具移动到终点的坐标值；以增量值指令编程时，指刀具移动的距离，用符号表示方向。

使用G00指令用法如下。

如上图所示，刀具由A点快速定位到B 点其程序为：G00G90X120．Y60．；（绝对坐标编程）(2）直线插补指令G01用G01指定直线进给，其作用是指令两个坐标或三个坐标以联动的方式，按指定的进给速度F，从当前所在位置沿直线移动到指令给出的目标位置，插补加工出任意斜率的平面或空间直线。

指令格式：G0lX—Y—Z—F一；程序段G01X10．Y20．Z20．F80．使刀具从当前位置以80mm／min的进给速度沿直线运动到(10,20,20)的位置。

例3：假设当前刀具所在点为.，则如下程序段N1G；.；将使刀具走出如图所示轨迹。

(3）圆弧插补指令G02和G03G02表示按指定速度进给的顺时针圆弧插补指令，G03表示按指定速度进给的逆时针圆弧插补指令。

顺圆、逆圆的判别方法是：沿着不在圆弧平面内的坐标轴由正方向向负方向看去，顺时针方向为G02，逆时针方向为G03，序格式：XY平面：G17G02X～Y～I～J～(R～)F～G17G03X～Y～I～J～(R～)F～ZX平面：G18G02X～Z～I～K～(R～)F～G18G03X～Z～I～K～(R～)F～G19G02Z～Y～J～K～(R～)F～G19G03Z～Y～J～K～(R～)F～式中X、Y、Z为圆弧终点坐标值，可以用绝对值，也可以用增量值，由G90或G91决定。

由I、J、K方式编圆弧时，I、J、K表示圆心相对于圆弧起点在X、Y、Z轴方向上的增量值。

数控铣床基本编程指令

数控铣床基本编程指令

(4)F为编程的两个轴的合成பைடு நூலகம்给速度。
4、刀具半径自动偏移补偿 G41/G42
(1)刀具半径补偿的过程：
刀补的建立：刀具从起点接 近工件时，刀心轨迹从与编 程轨迹重合过度到与编程轨 迹偏离一个偏置量的过程。
刀补进行：刀具中心始终与 变成轨迹相距一个偏置量直 到刀补取消。
刀补取消：刀具离开工件， 刀心轨迹要过渡到与编程轨 迹重合的过程。
1PK1棋牌公社官网 编辑整理
说明：
2)G00指令中的快进速度由机床参数对各轴分别设定， 不能用程序规定。由于各轴以各自速度移动，不能保 证各轴同时到达终点，因而联动直线轴的合成轨迹并 不总是直线。
3)快移速度可由面板上的快速修调旋钮修正。
4)G00一般用于加工前快速定位或加工后快速退刀。
X35.0 ; G02 X15.0 R10.0; G01 Y70.0; G03 X-15.0 R15.0; G01 Y60.0; G02 X-35.0 R10.0; G01 X-75.0 ; Y0 ; X45.0 ; X75.0 Y20.0 ; Y65.0 ;
设定使机床原有指令处于无 效 快进到X=100，Y=60 Z轴快移到 Z= -2，主轴正转 加刀具右补偿R=4 直线插补至 X= 75，Y= 60 直线插补至 X= 35，Y= 60 顺圆插补至 X=15，Y=60 直线插补至 X=15，Y=70 逆圆插补至 X= -15，Y=70 直线插补至 X= -15，Y=60 顺圆插补至 X= -35，Y=60 直线插补至 X= -75，Y=60 直线插补至 X= -75，Y=0处 直线插补至 X= 45，Y=45 直线插补至 X= 75，Y=20 直线插补至 X=75，Y=65，轮廓完
1、快速定位指令G00 用G00指定定位点，命令刀具以点位控制方式，从刀 具所在点以最快的速度，移动到下一个目标点，程 序格式如下：G00 X Y Z ;

数控铣床基础编程

数控铣床基础编程

2.用φ10mm的刀具铣如图所示的槽，刀心轨迹为虚线，槽深
2mm，刀具位置如图，试编程。
3.用φ6刀具铣图示三个字母，刀心轨迹为虚线、深2mm
4.精铣题图所示的侧面，刀具直径φ10mm，采用刀 具半径补偿指令编程。
举例：型腔类零件加工 材料：铝合金 分析：槽宽14mm
刀具直径8mm 精度：粗、精加工一次 加工：精加工使用刀补 路线：粗加工
13．暂停指令G04 指令格式为：G04 P_ 钻孔、镗孔时，加工终了时，在刀具继续旋
转的同时停止刀具进给一段时间。 例：G04 P1 进给运动暂停1秒。
某些数控系统的设定单位为毫秒（mS）！
举例
第三节 编程举例： 1．如题图所示，刀心起点为工件零点O，按“O→A→B→C→D
→E”顺序运动，写出A、B、C、D、E各点的绝对、增量坐标值 （所有的点均在XOY平面内）。
精加工
粗加工轨迹
精加工轨迹
6.请根据以下程序推出刀具所走的路线，并划出路
线图 N10 G90 G92 X0 Y0 Z0 M03 S300 N20 G17 G02 X30 Y0 I15 J0 F300 N30 G01 X0 Y-40 N40 X-30 Y0 N50 G02 X0 Y0 I15 J0 N60 M05
现场加工（2）
编程加工如下零件，提交加工程序。
P239： 8 11 12
作业
夹具
铣刀
长度补偿
点位
轮廓
半径补偿
镜像
Y
30
-20 -10 0 -10
3 -20
-30
10 20 30 X 4
循环
工 件4
工 件6 工件24
工件
G01的功能下才可以生效。 操作时以刀具的实际长度值进行补偿。

数控铣程序编制教案

数控铣程序编制教案

数控铣程序编制教案
一、教学课题：数控铣程序编制
二、教学目的与基本要求
1.理解数控铣的基本工艺以及编制流程；
2.熟练掌握数控铣程序编制的基本方法；
3.熟练描述CNC铣床使用的G代码及M代码；
4.熟练操作数控加工系统，将编制的程序转换为控制程序；
5.了解自动化数控技术在加工场景中的应用。

三、教学内容和基本要求
第一部分、数控铣的原理及基本工艺
1.了解数控加工基本概念
2.了解数控铣的原理及基本工艺
第二部分、数控铣程序编制
1.了解数控加工系统
2.掌握CNC铣床使用的G代码及M代码
3.熟悉数控铣程序的编制方法
4.编制简单的数控铣加工程序
四、设备准备
1.数控铣床
2.光学测量仪
3.加工软件
五、教学步骤
1.向学生介绍数控加工的基本概念，了解数控铣床的原理及基本工艺；
2.演示CNC铣床使用的G代码及M代码，详细讲解数控铣程序的编制
方法；
3.完成简单加工零件，并完成程序调试；
4.通过光学测量仪算出加工精度，精确测量零件大小；
5.讨论总结，引导学生了解自动化数控加工技术在加工场景中的应用
方式。

六、教学考核。

第四章FANUC系统数控铣床与加工中心编程

第四章FANUC系统数控铣床与加工中心编程
G# G×× X Y Z R Q F P K ； (执行固定循环) G×× G# X Y Z R Q F P K ；(X、Y、Z按G#移动，R、P、Q被忽视，F被记忆)
6)固定循环指令和辅助功能在同一程序段中，在定位前执行M功能。进给次数 指定(K)时，只在初次送出M码，以后不送出。
7)在固定循环模式中刀具半径补无效。 8)在固定循环模式指定刀具长度补偿(G43、G44、G49)时，当刀具位于R点时 (图4-15中动作2)生效。
一、孔加工的固定循环功能
1.孔的固定循环功能概述
(1)孔加工指令 加工孔的固定循环指令如表4-3所示
(2)固定循环的动作组成
固定循环 动作的组成
固定循环的动作组成如图所示，固定循环一般由六个动作组成，动作说明见表4-
4。
(3)固定循环的代码组成 组成一个固定循环，要用到以下三组G代码： 1)数据格式代码 G90/G91 2)返回点代码 G98(返回初始点)/G99(返回R点) 3)孔加工方式代码 G73~G89 在使用固定循环编程时一定要在前面程序段中指定M03(或M04)，使主轴起动。
G82循环
(6)深孔排屑(G83) 书写格式： G83 X Y Z Q__R__F__；
以上指令指定钻深孔循环。Q是每次切削量，用增 量值指定。在第二次及以后切入执行时，在切入到d mm(或in)的位置，快速进给转换成切削进给。指定的Q 值是正值。如果指令负值，则负号无效。d值用参数 (No.5115)设定。
G17 G02 X Y R+R1； 若编程对象为以D为圆心的圆弧时有： G17 G02 X Y R-R2； 其中R1、R2为半径值。
半径编程
(4)整圆的编程 【例4-2】如图所示，整圆程序的编写如下：

数控铣床程序编程(精)

数控铣床程序编程(精)

第5章 数控铣床程序编程
(8) 数据输入/输出及DNC功能。数控铣床一般通过RS232C 接口进行数据的输入及输出，包括加工程序和机床参数等，可 以在机床与机床之间、机床与计算机之间进行 ( 一般也叫做脱 线编程 ) ，以减少编程占机时间。近来数控系统有所改进，有 些数控机床可以在加工的同时进行其他零件的程序输入。
固定点。它在机床装配、调试时就已确定下来了，是数控机床
进行加工运动的基准点，由机床制造厂家确定。
第5章 数控铣床程序编程
2．数控铣床参考点
在数控铣床上，机床参考点一般取在X、Y、Z三个直角坐 标轴正方向的极限位置上。在数控机床回参考点(也叫做回零) 操作后，CRT显示的是机床参考点相对机床坐标原点பைடு நூலகம்相对位 置的数值。对于编程人员和操作人员来说，它比机床原点更 重要。对于某些数控机床来说，坐标原点就是参考点。 机床参考点也称为机床零点。机床启动后，首先要将机 床返回参考点(回零)，即执行手动返回参考点操作，使各轴都 移至机床参考点。这样在执行加工程序时，才能有正确的工 件坐标系。数控铣床的坐标原点和参考点往往不重合，由于 系统能够记忆和控制参考点的准确位置，因此对操作者来说， 参考点显得比坐标原点更重要。
5.1.2 数控铣床坐标系和参考点
1．数控铣床坐标系 1) 坐标系的确定原则 我国机械工业部 1982 年颁布了 JB 3052—82 标准，其中规 定数控铣床坐标系的命名原则如下： (1) 刀具相对于静止工件而运动的原则。这一原则使编程 人员能在不知道是刀具移近工件还是工件移近刀具的情况下，
就可依据零件图样，确定机床的加工过程。也就是说，在编程
17
第5章 数控铣床程序编程
G47 G48 G54 G55 G56 G57 G58 G59 G65 G68 G69 G73 G74 G76 * G80 09 00 16 14 00 刀具位置增加两倍补偿值 刀具位置减少两倍补偿值 第一工件坐标系设定 第二工件坐标系设定 第三工件坐标系设定 第四工件坐标系设定 第五工件坐标系设定 第六工件坐标系设定 自设程序(宏程序) 坐标系旋转 坐标系旋转取消 深钻孔循环 左螺纹攻螺纹循环 精钻孔循环 固定循环取消 G81 G82 G83 G84 G85 G86 G87 G88 G89 G90 G91 G92 G98 G99 00 10 03 09 09 钻孔循环 盲孔钻孔循环 钻孔循环 右螺纹攻螺纹循环 铰孔循环 镗孔循环 反镗孔循环 手动退刀盲孔镗孔循环 盲孔铰孔循环 绝对值坐标系统 增量值坐标系统 工件坐标系设定 返回固定循环起始点 返回固定循环参考点(R 点)

数控铣床的操作与编程

数控铣床的操作与编程数控铣床是一种可以自动控制铣削加工的机床，通过预先编写好的程序，可以实现不同形状和尺寸的零件加工。

本文将从操作和编程两个方面详细介绍数控铣床的使用。

一、数控铣床的操作1.开机准备：首先，需要确保机床的电源连接正常，并根据机床的要求调整好电压。

然后检查润滑系统的润滑油和冷却液是否充足，并打开润滑系统的开关。

2.设备调试：启动机床后，加载主程序，并根据轴坐标系统的要求进行坐标设定，将工件固定在工作台上。

随后，可以通过手动方式将刀具调到所需的起点位置。

3.自动操作：设置具体的加工参数，例如刀具的转速、进给速度和切削深度等。

然后，启动自动运行程序，机床会自动进行铣削加工。

在加工过程中，需要及时观察工艺过程，并根据需要调整刀具的位置等参数。

4.加工结束：当加工任务完成后，应及时关闭数控铣床，并清理加工区域。

同时，需要对机床进行检查，保证各个部件的安全和正常运行。

二、数控铣床的编程1.编程语言：数控铣床的编程主要通过G代码来实现。

G代码是一种用于控制机床运动的指令语言，通过不同的指令可以实现不同的功能。

2.坐标系：在编程时，需要明确使用的坐标系。

数控铣床通常使用的坐标系有绝对坐标系和相对坐标系两种。

绝对坐标系是指以机床坐标原点为零点，以工件上其中一固定点为基准进行编程；相对坐标系是以刀具当前位置为零点，以刀具的运动方向为基准进行编程。

3.几何指令：使用G代码可以实现不同的几何功能，如直线、圆弧、孤立点等。

在编程时，需要确定刀具的起点和终点坐标，以及刀具的路径和切削深度等参数。

4.速度指令：使用F代码可以设置刀具的进给速度，单位通常为毫米/分钟。

在编程时，需要根据具体的加工情况，选择合适的进给速度，以确保加工质量和效率。

5.刀具补偿：有时候，由于刀具的直径和轨迹的误差等原因，需要进行刀具补偿来纠正加工误差。

在编程时，可以使用H代码来设置刀具补偿的值，以调整刀具的路径和位置。

6.循环指令：在编程中，可以使用循环指令来实现重复的加工操作。

数控铣床编程与操作(机类)

右手笛卡尔直角坐标系
数控铣床编程与操作
数控铣床编程与操作
机床原点
机床原点是指机床坐标系的原点， 即X=0, Y=0, Z=0的点，对某一具体的 机床来说，机床原点是固定的，是机床 制造商设置在机床上的一个物理位置。
数控铣床编程与操作
♫ 工件坐标系和工件零点
工件坐标系 工件坐标系是编程人员在编程时使用的，
程
校
Y
序 校
核检
和
试
N切
N
检
完成
验Y
手工编程过程的框图
数控铣床编程与操作
计算机自动编程 自动编程是指在编程过程中，除了
分析零件图样和制定工艺方案由人工进 行外，其余工作均由计算机辅助完成。
数控铣床编程与操作
♫ 数控加工工序的划分原则：
先面后孔的原则 刀具集中的原则 粗、精分开的原则 按部位分序的原则
M02和M30 程序结束，M02结束在程序末尾， M30结束后又返回程序头
M03、M04和M05 主轴正转、反转和停转 M06——换刀（常用于加工中心，刀库换刀） M08、M09 冷却液开、冷却液关
数控铣床编程与操作
M98和M99
M98主程序调用子程序 M99子程序返回主程序 在程序中含有某些固定顺序或重复出现的区域时，作为 子程序存入贮存器以简化程序编程
转任意角度来执行。
♫ 子程序调用功能 有些零件需要在不同的位置上重复加工同样
的轮廓形状，将这一轮廓形状的加工程序作为子 程序，在需要的位置上重复调用，就可以完成对 该零件的加工。
♫ 宏程序功能 该功能可用一个总指令代表实现某一功能的
一系列指令，并能对变量进行运算，使程序更具 灵活性和方便性。
数控铣床编程与操作 2.6 数控铣床主要加工对象

数控铣常用指令及编程实例


数控铣床常用编程指令
2、刀具长度补偿G43,G44，G49
1）作用：刀具长度补偿是用来补偿刀具长度方向尺寸的 变化.数控机床规定传递切削动力的主轴为Z轴，所以通 常是在Z轴方向进行刀具长度补偿。
在编写工件加工程序时，先不考虑实际刀具的长度，而是按照 标准刀具长度或确定一个编程参考点进行编程，当实际刀具长度和 标准刀具长度不一致时，可以通过刀具长度补偿功能实现刀具长度 差值的补偿。这样，避免了加工运行过程中要经常换刀，而且每把 刀具长度的不同给工件坐标系的设定带来的困难。否则，如果第一 把刀具正常切削工件 后更换一把稍长的刀具，若工件坐标系不变， 零件将被过切。
• 4、数控程序
O0014 G92 X0 Y0 Z10； M03 S1000； G00 X-10； Z-12； G41 G01 X0 Y0 D01 F100;
• 4、子程序不能单独运行。
例二：如图所示,加工两个相同的工件，试编写其加工程序.
切深10mm。
y
30 60
30
40
R10
X
数控铣床编程实例四
• 盖板零件的数控加工
R25
Q
P
20 φ40
2*φ8 10
35
R15
80
12
100
• 本加工实例为盖板零件的外轮廓,毛坯材料为铝板.（注： 毛坯上φ40和2×φ8的孔已加工完毕）
• X0 Y-65.0
• X-45.0 Y-75.0
• G40 X-65.0 Y-95.0 (
)
• G00G49Z100
• M02
R25
X
P4
P5
R65
P3 P2
（-45，-40）
P1 （-45，-75）

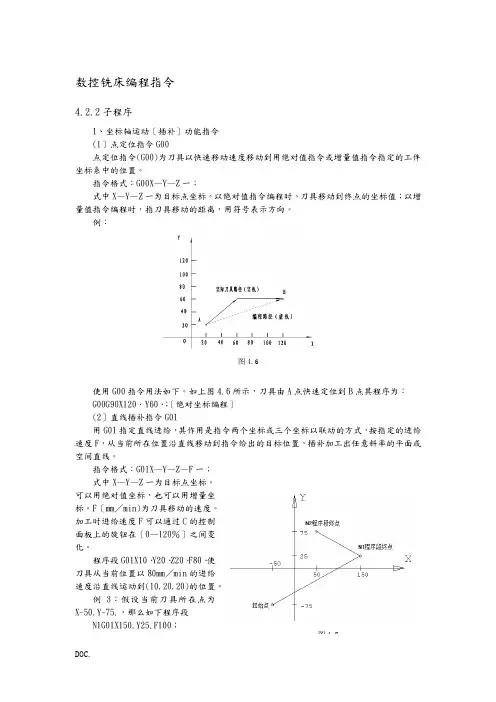

数控铣床编程指令

数控铣床编程指令4.2.2子程序1、坐标轴运动〔插补〕功能指令(1〕点定位指令G00点定位指令(G00)为刀具以快速移动速度移动到用绝对值指令或增量值指令指定的工件坐标系中的位置。

指令格式：G00X—Y—Z一；式中X—Y—Z一为目标点坐标。

以绝对值指令编程时，刀具移动到终点的坐标值；以增量值指令编程时，指刀具移动的距离，用符号表示方向。

例：图4.6使用G00指令用法如下。

如上图4.6所示，刀具由A点快速定位到B点其程序为：G00G90X120．Y60．；〔绝对坐标编程〕(2〕直线插补指令G01用G01指定直线进给，其作用是指令两个坐标或三个坐标以联动的方式，按指定的进给速度F，从当前所在位置沿直线移动到指令给出的目标位置，插补加工出任意斜率的平面或空间直线。

指令格式：G0lX—Y—Z—F一；式中X—Y—Z一为目标点坐标。

可以用绝对值坐标，也可以用增量坐标。

F〔mm／min)为刀具移动的速度。

加工时进给速度F可以通过C的控制面板上的旋钮在〔0—120％〕之间变化。

程序段G01X10．Y20．Z20．F80．使刀具从当前位置以80mm／min的进给速度沿直线运动到(10,20,20)例3：假设当前刀具所在点为X-50.Y-75.，那么如下程序段N1G01X150.Y25.F100；图4.7N2X50.Y75.；将使刀具走出如图4.7所示轨迹。

(3〕圆弧插补指令G02和G03G02表示按指定速度进给的顺时针圆弧插补指令，G03表示按指定速度进给的逆时针圆弧插补指令。

顺圆、逆圆的判别方法是：沿着不在圆弧平面内的坐标轴由正方向向负方向看去，顺时针方向为G02，逆时针方向为G03，程序格式：XY 平面：G17G02X ～Y ～I ～J ～(R ～)F ～ G17G03X ～Y ～I ～J ～(R ～)F ～ ZX 平面：G18G02X ～Z ～I ～K ～(R ～)F ～ G18G03X ～Z ～I ～K ～(R ～)F ～ YZ 平面：G19G02Z ～Y ～J ～K ～(R ～)F ～ G19G03Z ～Y ～J ～K ～(R ～)F ～式中X 、Y 、Z 为圆弧终点坐标值，可以用绝对值，也可以用增量值，由G90或G91决定。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

G28指令前要求机床在通电后必须 (手动) 返 回过一次参考点。 使用G28指令时，必须预先取消刀具补偿。 G28为非模态指令。
参考点控制指令（G29）
（2）、自动从参考点返回G29
格式： G29
X _ Y _ Z
M
参考点 XY中间点
其中，X、Y、Z 为指令的定位终点位置。
M
中间点 Z中间点
25 25 R 15 15 0
Z
15
以φ30的孔定位
Y 精铣外轮廓 w
20
对刀点
暂不考虑刀具补偿 10
20 15
4- φ 8 15 20
10
R 10
R10
1 60
60
φ 30
28
w
75 1 50 30
20
X
80 12 0
槽内转角均为R5，对刀点同图（a）
80
w
10
程序单（1）
%0001 主程序号 建立工件坐标系，编程零点w 快进到X=100，Y=60 Z轴快移到 Z= -2，主轴
数控铣床基本编程指令 与简单程序编写
一、有关坐标和坐标系的指令
（1）、绝对值编程G90与增量值编程G91
格式：
G90 G X— Y — Z —
G91 G X— Y— Z—
注意:铣床编程中增量编程不能用U、W. 如果用,就表示为U轴、W轴.
例：刀具由原点按顺序向1、2、3点移动时用G90、G91指 令编程。
选择机床坐标系
（4）、G53 --选择机床坐标系
编程格式：G53 G90 X～ Y～ Z～ ；
G53 指令使刀具快速定位到机床坐标系中的指定位置 上，式中X、Y、Z后的值为机床坐标系中的坐标值。 例：G53 X-100 Y-100 Z-20 G53为非模态指令,只在当前程序段有效.
（5）、G52 –局部坐标系设定
注意：铣床中X轴不再是直径.
（2）、工件坐标系设定G92
格式：G92 X_ Y_ Z_
X、Y、Z、为当前刀位点在工件坐标系中的坐标。
G92指令通过设定刀具起点相对于要建立的工件坐标 原点的位置建立坐标系。
此坐标系一旦建立起来，后序的绝对值指令坐标位
置都是此工件坐标系中的坐标值。
说明
X1
M 机床原点
G90 编程 Y 45 25 15 O 2 3 1 20 40 60 X %0001 N1 G92 X0 Y0 N2 G90G01X20 Y15 N3 X40 Y45 N4 X60 Y25 N5 X0 Y0 N6 M30 G91 编程 %0002 N1G91G01X20 Y15 N2 X20 Y30 N3 X20 Y-20 N4 X-60 Y-25 N5 M30
F_
或
G17 G 02 X _ Y _ G18 X _ Z _ G 03 G19 Y _ Z _
R F_
圆 弧 插 补 指 令（G02/G03）
（2）指令参数说明：
圆弧插补只能在某平面内进行。
G17代码进行XY平面的指定，省略时就被 默认为是G17 当在ZX（G18）和YZ（G19）平面上编程 时，平面指定代码不能省略。
或 G18 G02(G03) X... Z... R... Y... F... G19 G02(G03) Y... Z... R... X... F...
即在原G02、G03指令格式程序段后部再增加一个与加工 平面相垂直的第三轴移动指令，这样在进行圆弧进给的同 时还进行第三轴方向的进给，其合成轨迹就是一空间螺旋 线。 X 、Y 、Z为投影圆弧终点,第3坐标是与选定平面垂直的轴 终点.
度 度 旋转轴脉冲当量
这3个G代码必须在程序的开头坐标系设定之前用单独的程 序段指令或通过系统参数设定。程序运行中途不能切换。
五、 基本编程指令
1、快速定位指令G00
格式：G00 X_Y_Z_
其中，X、Y、Z、为快速定位终点，在G90时为终 点在工件坐标系中的坐标；在G91时为终点相对于
起点的位移量。（空间折线移动）
(X b ,Yb )
B O2
(X 2 ,Y2 )
(X 1 ,Y 1 )
O1
(Xc,Yc)
C
(Xa,Ya)
r1
A X
圆弧AB：
绝对: G17G90 G02 X xb Y yb R r1 F f;
或 G17G90 G02 X xb Y yb I(x1-xa) J (y1-ya) F f ; 增量: G91G02 X (xb-xa)Y (yb-ya) R r1 F f ; 或 G91G02 X(xb-xa)Y(yb-ya)I(x1-xa)J(y1-ya)F f ;
圆弧起点的坐标，如下图所示。某项为零时可以 省略。
Y Z
终点 起点
X
终点 起点
终点
起点
圆 心
I
圆心
X
K
Z
圆 心
J
Y
当圆弧圆心角小于180°时，R为正值，当 圆弧圆心角大于180°时,R为负值。 整圆编程时不可以使用R，只能用I、J、K。
起点
F为编程的两个轴的合成进给速度。
（3）编程算法
Y
r2
Z
(X 3 ,Y 3 ,Z 3 )
Z2
返回点
Z
Z1
工件 原点
Y X
y1
y2
Y W X
W
X1 X2
四、 有关单位的设定
1、尺寸单位选择G20，G21，G22
格式： G20 G21 G22 英制 公制 脉冲当量
尺寸输入制式
线性轴
旋转轴
英制(G20) 公制(G21) 脉冲当量(G22)
英寸 毫米 移动轴脉冲当量
30
Z
Y
例2 、 整圆编程
要求由A点开始，实现逆时针圆弧插补并返回A点。
Y R30
O
A
X
G90 G03 X30 Y0 I-40 J0 F80 G91 G03 X0 Y0 I-40 J0 F80
（5）G02/ G03 实现空间螺旋线进给 格式：G17 G02(G03) X... Y... R... Z... F...
工件坐标系选择(G54~G59)
说明
1、G54～G59是系统预置的六个坐标系，可根据需 要选用。 2、该指令执行后，所有坐标值指定的坐标尺寸都 是选定的工件加工坐标系中的位置。1～6号工件 加工坐标系是通过CRT/MDI方式设置的。 3、G54～G59预置建立的工件坐标原点在机床坐标 系中的坐标值可用MDI方式输入，系统自动记忆。 4、使用该组指令前，必须先回参考点。 5、G54～G59为模态指令，可相互注销。
M
参考点 中间点 Z中间点
Z
(X 3 ,Y 3 ,Z 3 )
Z2
返回点
Z
Z1
工件 原点
Y X
y1
y2
Y W X
W
X1 X2
说明： 执行G28指令时，各轴先以G00的速度快移到程
序指 令的中间点位置，然后自动返回参考点。 在使用上经常将XY和Z分开来用。先用G28 Z... 提刀并回Z轴参考点位置，然后再用G28 X...Y... 回到XY方向的参考点。 在G90时为指定点在工件坐标系中的坐标；在 G91时为指令点相对于起点的位移量
每段圆弧可有四个程序段表示
r1
A
X A （b） Z
10
•G91 G03 X-25 Y25 I0 J25 F80
G03 G03
G02
G02
G02 30
30
X
G18
Z
Y
r2
(X b ,Yb )
B
(X 1 ,Y 1 )
Y
R 25
O1 小圆弧AB O2
(X 2 ,Y2 )
(Xa,Ya)
B
R 25
r1
A X
Y W 工件 原点 X Y2
A
G 59
X 59
G 54
30
X2
G 92
X 54 X
92பைடு நூலகம்
编程如下
N01 G54 G00 G90 X30.0 Y40.0 快速移到G54中的A点
N02 G59
N03 G00 X30.0 Y30.0
将G59置为当前工件坐标系
移到G59中的B点
N04 G52 X45.0 Y15.0 在当前工件坐标系G59中建立局部坐标系G52
说明：
1、G00 一般用于加工前快速定位或加工后快速退刀。 2、为避免干涉，通常的做法是：不轻易三轴联动。 一般先移动一个轴，再在其它两轴构成的面内联动。 如：进刀时，先在安全高度Z上，移动（联动）X、Y 轴，再下移Z轴到工件附近。 退刀时，先抬Z轴，再移动X-Y轴。
直 线 插 补 指 令（G01）
X A （b） Z
10
G17 G90 G03 X0 Y25 R25 F80 （a） •G17 G90 G03 X0 Y25 I-25 J0 F80 X Z
G02
•G91 G03 X-25 Y25 R25 F80 •G91 G03 X-25 Y25 I-25 J0 F80
X
G18 G03 G02 G03 G02 30
G02/G03判断：
G02为顺时针方向圆弧插补，G03为逆时针方向圆 弧插补。顺时针或逆时针是从垂直于圆弧加工平 面的第三轴的正方向看到的回转方向。
Y G03 G02
X G03 G02
Z G02
G03
OZ
X
OY
Z
OX
Y
不同平面的 G02 平面圆弧插补 与 G03 选择
I，J，K分别表示X，Y，Z 轴圆心的坐标减去
