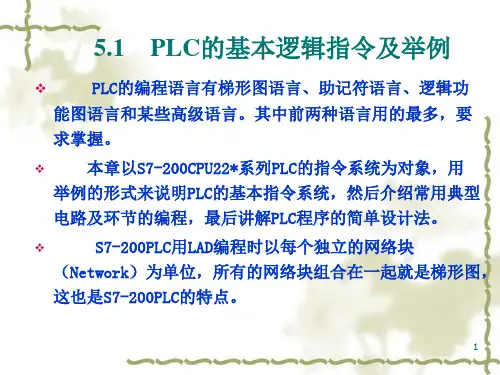

5 PLC的编程语言和基本指令

国际标准的5种PLC编程语言简介IEC1131-3为PLC制定了5种标准的编程语言，包括图形化编程语言和文本化编程语言。

图形化编程语言包括：梯形图（LD－Ladder Diagram）、功能块图（FBD － Function Block Diagram）、顺序功能图（SFC － Sequential Function Chart）。

文本化编程语言包括：指令表(IL-Instruction List)和结构化文本 (ST-Strutured Text)。

IEC 1131-3的编程语言是IEC工作组对世界范围的PLC厂家的编程语言合理地吸收、借鉴的基础上形成的一套针对工业控制系统的国际编程语言标准，它不但适用于PLC系统，而且还适用于更广泛的工业控制领域，为PLC编程语言的全球规范化做出了重要的贡献。

继电器梯形图（LD－Ladder Diagram）语言是PLC首先采用的编程语言，也是PLC最普遍采用的编程语言。

梯形图编程语言是从继电器控制系统原理图的基础上演变而来的，与继电器控制系统梯形图的基本思想是一致的，只是在使用符号和表达方式上有一定区别。

PLC 的设计初衷是为工厂车间电气技术人员而使用的，为了符合继电器控制电路的思维习惯，作为首先在PLC中使用的编程语言，梯形图保留了继电器电路图的风格和习惯，成为广大电气技术人员最容易接受和使用的语言。

梯形图程序设计语言的特点是：（1）与电气操作原理图相对应，具有直观性和对应性；（2）与原有继电器逻辑控制技术相一致，对电气技术人员来说，易于撑握和学习；（3）与原有的继电器逻辑控制技术的不同点是，梯形图中的能流（Power Flow）不是实际意义的电流，内部的继电器也不是实际存在的继电器，因此，应用时，需与原有继电器逻辑控制技术的有关概念区别对待；（4）与指令表程序设计语言有一一对应关系，便于相互的转换和程序的检查。

功能块图（FBD － Function Block Diagram）采用类似于数字逻辑门电路的图形符号，逻辑直观，使用方便，它有梯形图编程中的触电和线圈等价的指令，可以解决范围广泛的逻辑问题。

可编程序控制器的五种标准编程语言本文介绍了按照国际电工委员会制定的工业控制编程语言标准，对PLC制定的五种编程语言。

PLC的用户程序是设计人员根据控制系统的工艺控制要求，通过PLC编程语言的编制设计的。

根据国际电工委员会制定的工业控制编程语言标准（IEC1131-3）。

PLC的编程语言包括以下五种：梯形图语言（LD）、指令表语言（IL）、功能模块图语言（FBD）、顺序功能流程图语言（SFC）及结构化文本语言（ST）。

1、梯形图语言（LD）梯形图语言是PLC程序设计中最常用的编程语言。

它是与继电器线路类似的一种编程语言。

由于电气设计人员对继电器控制较为熟悉，因此，梯形图编程语言得到了广泛的欢迎和应用。

梯形图编程语言的特点是：与电气操作原理图相对应，具有直观性和对应性；与原有继电器控制相一致，电气设计人员易于掌握。

梯形图编程语言与原有的继电器控制的不同点是，梯形图中的能流不是实际意义的电流，内部的继电器也不是实际存在的继电器，应用时，需要与原有继电器控制的概念区别对待。

图1是典型的交流异步电动机直接启动控制电路图。

图2是采用PLC控制的程序梯形图。

图1 交流异步电动机直接启动电路图图2 PLC梯形图2、指令表语言（IL）指令表编程语言是与汇编语言类似的一种助记符编程语言，和汇编语言一样由操作码和操作数组成。

在无计算机的情况下，适合采用PLC手持编程器对用户程序进行编制。

同时，指令表编程语言与梯形图编程语言图一一对应，在PLC编程软件下可以相互转换。

图3就是与图2PLC梯形图对应的指令表。

图3 指令表指令表编程语言的特点是：采用助记符来表示操作功能，具有容易记忆，便于掌握；在手持编程器的键盘上采用助记符表示，便于操作，可在无计算机的场合进行编程设计；与梯形图有一一对应关系。

其特点与梯形图语言基本一致。

3、功能模块图语言（FBD）功能模块图语言是与数字逻辑电路类似的一种PLC编程语言。

采用功能模块图的形式来表示模块所具有的功能，不同的功能模块有不同的功能。

PLC目前5种标准的编程语言,你知道吗？PLC，(Programmable Logic Controller)，乃是一种电子装置，早期称为顺序控制器“Sequence Controller”，1978 美国国家电气协会正式命名为PLC，其定义为一种电子装置，主要将外部的输入装置如：按键、感应器、开关及脉冲等的状态读取后，依据这些输入信号的状态或数值并根据内部储存预先编写的程序，以微处理机执行逻辑、顺序、定时、计数及算式运算，产生相对应的输出信号到输出装置如：继电器(Relay)的开关、电磁阀及电机驱动器，控制机械或程序的操作，达到机械控制自动化或加工程序的目的。

PLC目前有5种标准的编程语言，包括图形化编程语言和文本化编程语言。

图形化编程语言包括：梯形图（LD－Ladder Diagram）、功能块图（FBD －Function Block Diagram）、顺序功能图（SFC －Sequential Function Chart）。

文本化编程语言包括：指令表（IL-Instruction List）和结构化文本（ST-Strutured Text）。

IEC 1131-3的编程语言是IEC工作组对世界范围的PLC厂家的编程语言合理地吸收、借鉴的基础上形成的一套针对工业控制系统的国际编程语言标准，它不但适用于PLC系统，而且还适用于更广泛的工业控制领域，为PLC编程语言的全球规范化做出了重要的贡献。

继电器梯形图继电器梯形图（LD－Ladder Diagram）语言是PLC首先采用的编程语言，也是PLC最普遍采用的编程语言。

梯形图编程语言是从继电器控制系统原理图的基础上演变而来的，与继电器控制系统梯形图的基本思想是一致的，只是在使用符号和表达方式上有一定区别。

PLC的设计初衷是为工厂车间电气技术人员而使用的，为了符合继电器控制电路的思维习惯，作为首先在PLC中使用的编程语言，梯形图保留了继电器电路图的风格和习惯，成为广大电气技术人员最容易接受和使用的语言。

可编程序控制器的五种标准编程语言2005-11-22来源：本文介绍了按照国际电工委员会制定的工业控制编程语言标准，对PLC制定的五种编程语言。

PLC的用户程序是设计人员根据控制系统的工艺控制要求，通过PLC编程语言的编制设计的。

根据国际电工委员会制定的工业控制编程语言标准（IEC1131-3）。

PLC的编程语言包括以下五种：梯形图语言（LD）、指令表语言（IL）、功能模块图语言（FBD）、顺序功能流程图语言（SFC）及结构化文本语言（ST）。

1、梯形图语言（LD）梯形图语言是PLC程序设计中最常用的编程语言。

它是与继电器线路类似的一种编程语言。

由于电气设计人员对继电器控制较为熟悉，因此，梯形图编程语言得到了广泛的欢迎和应用。

梯形图编程语言的特点是：与电气操作原理图相对应，具有直观性和对应性；与原有继电器控制相一致，电气设计人员易于掌握。

梯形图编程语言与原有的继电器控制的不同点是，梯形图中的能流不是实际意义的电流，内部的继电器也不是实际存在的继电器，应用时，需要与原有继电器控制的概念区别对待。

图1是典型的交流异步电动机直接启动控制电路图。

图2是采用PLC控制的程序梯形图。

图1 交流异步电动机直接启动电路图图2 PLC梯形图2、指令表语言（IL）指令表编程语言是与汇编语言类似的一种助记符编程语言，和汇编语言一样由操作码和操作数组成。

在无计算机的情况下，适合采用PLC手持编程器对用户程序进行编制。

同时，指令表编程语言与梯形图编程语言图一一对应，在PLC编程软件下可以相互转换。

图3就是与图2PLC梯形图对应的指令表。

图3 指令表指令表编程语言的特点是：采用助记符来表示操作功能，具有容易记忆，便于掌握；在手持编程器的键盘上采用助记符表示，便于操作，可在无计算机的场合进行编程设计；与梯形图有一一对应关系。

其特点与梯形图语言基本一致。

3、功能模块图语言（FBD）功能模块图语言是与数字逻辑电路类似的一种PLC编程语言。

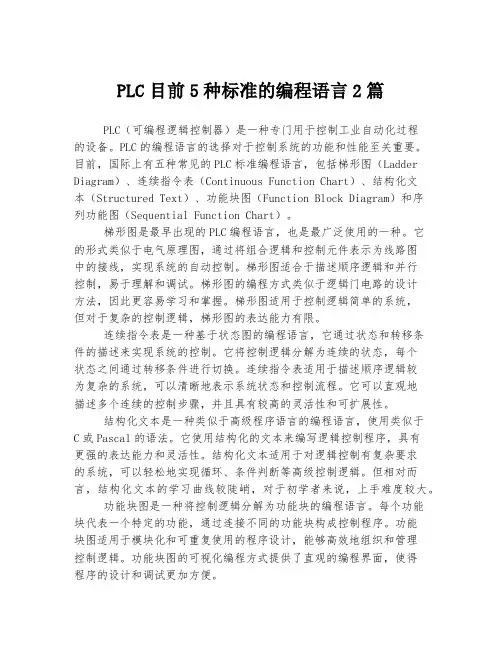

PLC目前5种标准的编程语言2篇PLC（可编程逻辑控制器）是一种专门用于控制工业自动化过程的设备。

PLC的编程语言的选择对于控制系统的功能和性能至关重要。

目前，国际上有五种常见的PLC标准编程语言，包括梯形图（Ladder Diagram）、连续指令表（Continuous Function Chart）、结构化文本（Structured Text）、功能块图（Function Block Diagram）和序列功能图（Sequential Function Chart）。

梯形图是最早出现的PLC编程语言，也是最广泛使用的一种。

它的形式类似于电气原理图，通过将组合逻辑和控制元件表示为线路图中的接线，实现系统的自动控制。

梯形图适合于描述顺序逻辑和并行控制，易于理解和调试。

梯形图的编程方式类似于逻辑门电路的设计方法，因此更容易学习和掌握。

梯形图适用于控制逻辑简单的系统，但对于复杂的控制逻辑，梯形图的表达能力有限。

连续指令表是一种基于状态图的编程语言，它通过状态和转移条件的描述来实现系统的控制。

它将控制逻辑分解为连续的状态，每个状态之间通过转移条件进行切换。

连续指令表适用于描述顺序逻辑较为复杂的系统，可以清晰地表示系统状态和控制流程。

它可以直观地描述多个连续的控制步骤，并且具有较高的灵活性和可扩展性。

结构化文本是一种类似于高级程序语言的编程语言，使用类似于C或Pascal的语法。

它使用结构化的文本来编写逻辑控制程序，具有更强的表达能力和灵活性。

结构化文本适用于对逻辑控制有复杂要求的系统，可以轻松地实现循环、条件判断等高级控制逻辑。

但相对而言，结构化文本的学习曲线较陡峭，对于初学者来说，上手难度较大。

功能块图是一种将控制逻辑分解为功能块的编程语言。

每个功能块代表一个特定的功能，通过连接不同的功能块构成控制程序。

功能块图适用于模块化和可重复使用的程序设计，能够高效地组织和管理控制逻辑。

功能块图的可视化编程方式提供了直观的编程界面，使得程序的设计和调试更加方便。

最常用的PLC编程语言和编程方法详解三菱PLC现在有5种规范的编程语言，包含图形化编程语言和文本化编程语言。

图形化编程语言包含：梯形图（LD－Ladder Diagram）、功用块图（FBD －Function Block Diagram）、次序功用图（SFC －Sequential Function Chart）。

文本化编程语言包含：指令表（IL-Instruction List）和结构化文本（ST-Strutured Text）。

IEC 1131-3的编程语言是IEC工作组对世界规模的PLC厂家的编程语言合理地吸收、学习的基础上构成的一套针对工业操控体系的世界编程语言规范，它不光适用于PLC体系，并且还适用于更广泛的工业操控范畴，为PLC编程语言的全球规范化做出了重要的奉献。

一、继电器梯形图（LD）继电器梯形图（LD－Ladder Diagram）语言是PLC首要选用的编程语言，也是PLC最普遍选用的编程语言。

梯形图编程语言是从继电器操控体系原理图的基础上演变而来的，与继电器操控体系梯形图的根本思想是共同的，只是在运用符号和表达方式上有必定差异。

PLC的规划初衷是为工厂车间电气技术人员而运用的，为了契合继电器操控电路的思维习气，作为首要在PLC中运用的编程语言，梯形图保留了继电器电路图的风格和习气，成为广大电气技术人员最简略接受和运用的语言。

1．软继电器PLC梯形图中的某些编程元件沿用了继电器这一称号，如输入继电器、输出继电器、内部辅佐继电器等，可是它们不是实在的物理继电器，而是一些存储单元（软继电器），每一软继电器与PLC存储器中映像寄存器的一个存储单元相对应。

该存储单元假如为“1”状况，则表明梯形图中对应软继电器的线圈“通电”，其常开触点接通，常闭触点断开，称这种状况是该软继电器的“1”或“ON”状况。

假如该存储单元为“0”状况，对应软继电器的线圈和触点的状况与上述的相反，称该软继电器为“0”或“OFF”状况。

PLC编程原则、语言、方法、常用指令及实例PLC的编程原则1.梯形图的每一逻辑行（梯级）均起始于左母线，然后是中间接点，终止于右母线。

各种元件的线圈接于右母线一边；任何触点不能放在线圈的右边与右母线相连；线圈一般也不允许直接与左母线相连。

正确的接线如图1a所示。

2.编制梯形图时，应尽量按“从左到右、自上而下”的执行程序的顺序，并易于编写指令语句表。

图1b所示的是合理的接线方法。

3.在梯形图中应避免将触点画在垂直线上，这种桥式梯形图无法用指令语句编程，应改画成能够编程的形式，如图1c所示。

图1 正确接线示意图4.继电器线圈和触点的使用。

同一编号的继电器线圈在程序中只能使用一次，不得重复使用，否则将引起误操作，但其常开常闭触点可重复多次使用，如图1c中的X1、X2、X3。

由此可以看出，在同一逻辑支路中，串联和并联触点数目是无限的。

5.不允许几条并联支路同时运行。

当PLC处于运行状态时，PLC就开始按照梯形图符号排列的先后顺序（从上到下，从左到右）逐一进行处理，PLC对梯形图是按扫描方式顺序执行，因此不存在几条并列支路同时动作的因素，所以在设计上可减少许多约束关系的联锁电路，从而使程序简单化。

6.计数器、计时器在使用前要赋值。

7.外部输入设备常闭触点的处理。

图2a是电动机直接起动控制的继电器接触器控制电路，其中停止按钮SB1是常闭触头。

如用PLC来控制，则停止按钮SB1和起动按钮SB2是它的输入设备。

在外部接线时，SB1有两种接法。

如图2b所示的接法，SB1仍接成常闭，接在PLC输入继电器的X1端子上，则在编制梯形图时，用的是常开触点X1。

因SB1闭合，对应的输入继电器接通，这时它的常开触点X1是闭合的。

按下SB1，断开输入继电器，它才断开。

如图2c所示的接法，将SB1接成常开形式，则在梯形图中，用的是常闭触点X1。

因SB1断开时对应的输入继电器断开，其常闭触点X1仍然闭合。

当按下SB1时，接通输入继电器，它才断开。

plc编程入门基础知识PLC编程入门基础知识（一）PLC是计算机控制技术的一种重要手段，也是工业自动化中最核心的组成部分之一。

那么，PLC编程入门有哪些基础知识需要掌握呢？1. PLC的基本工作原理：PLC通过读取输入信号、进行程序执行、输出控制信号三个步骤实现对机器的控制。

程序执行是PLC最核心的部分，由指令、函数块等组成。

2. PLC的编程语言：PLC常用的编程语言有Ladder Diagram（梯形图）、Instruction List（指令列表）、Structured Text（结构化文本）等。

其中，Ladder Diagram 常用于初学者学习，Instruction List则是一种类似于汇编语言的高级语言。

3. 输入输出模块的选择：PLC中的输入输出模块可以根据不同的实际需求进行选择。

输入模块用于读取输入信号，输出模块则可以输出控制信号。

4. 常用指令：在PLC编程中，常用的指令有AND（与）、OR（或）、NOT（非）等逻辑运算指令，还有比较指令、计算指令等。

5. 编程常用工具：PLC编程中常用的工具有PLC编程软件、仿真器、调试器等。

通过这些工具，可以为PLC编程提供良好的学习环境和程序调试支持。

以上五点是PLC编程入门基础知识的主要内容，初学者可以从这些方面入手，逐步深入学习PLC编程技术。

PLC编程入门基础知识（二）在了解了PLC的基本工作原理、编程语言、常用指令和输入输出模块选择等知识后，我们来进一步了解PLC编程入门基础知识的内容。

1. 程序结构和流程：在PLC编程中，程序一般由主程序、子程序、函数块等组成。

主程序是最核心的部分，负责控制整个系统的运行。

子程序和函数块则是辅助程序，可以被主程序调用。

主程序的流程一般包括数据采集、数据处理、控制指令等几个环节。

2. 变量和数据类型：在PLC编程中，变量是非常重要的。

通常情况下，变量分为全局变量和局部变量两种。

全局变量可以用于整个程序中，局部变量只在特定的程序块中有效。

PLC的五种标准编程语言PLC的用户程序是设计人员根据控制系统的工艺控制要求，通过PLC编程语言的编制设计的。

根据国际电工委员会制定的工业控制编程语言标准（IEC1131-3）。

PLC的编程语言包括以下五种：梯形图语言（LD）、指令表语言（IL）、功能模块图语言（FBD）、顺序功能流程图语言（SFC）及结构化文本语言（ST）。

1、梯形图语言（LD）梯形图语言是PLC程序设计中最常用的编程语言。

它是与继电器线路类似的一种编程语言。

由于电气设计人员对继电器控制较为熟悉，因此，梯形图编程语言得到了广泛的欢迎和应用。

梯形图编程语言的特点是：与电气操作原理图相对应，具有直观性和对应性；与原有继电器控制相一致，电气设计人员易于掌握。

梯形图编程语言与原有的继电器控制的不同点是，梯形图中的能流不是实际意义的电流，内部的继电器也不是实际存在的继电器，应用时，需要与原有继电器控制的概念区别对待。

图1是典型的交流异步电动机直接启动控制电路图。

图2是采用PLC控制的程序梯形图。

图1 交流异步电动机直接启动电路图图2 PLC梯形图2、指令表语言（IL）指令表编程语言是与汇编语言类似的一种助记符编程语言，和汇编语言一样由操作码和操作数组成。

在无计算机的情况下，适合采用PLC手持编程器对用户程序进行编制。

同时，指令表编程语言与梯形图编程语言图一一对应，在PLC编程软件下可以相互转换。

图3就是与图2PLC梯形图对应的指令表。

图3 指令表指令表表编程语言的特点是：采用助记符来表示操作功能，具有容易记忆，便于掌握；在手持编程器的键盘上采用助记符表示，便于操作，可在无计算机的场合进行编程设计；与梯形图有一一对应关系。

其特点与梯形图语言基本一致。

3、功能模块图语言（FBD）功能模块图语言是与数字逻辑电路类似的一种PLC编程语言。

采用功能模块图的形式来表示模块所具有的功能，不同的功能模块有不同的功能。

图4是对应图1交流异步电动机直接启动的功能模块图编程语言的表达方式。

PLC的编程语言概述PLC（Programmable Logic Controller）是一种专门用于工业自动化控制的计算机，广泛应用于机械制造、生产线控制、自动化装置、机器人控制等领域。

PLC的编程语言用于编写和控制PLC的程序，实现自动化控制和监控。

本文将对PLC的编程语言进行概述。

1. 指令列表（Ladder Diagram，简称LD）：指令列表是PLC最常用的编程语言之一，也是最早被广泛应用的一种语言。

它模仿了传统的继电器电路图，使用梯形图形式，通过连接不同的线圈和接点来实现逻辑和控制功能。

指令列表语言简单易懂、易于理解和维护，适合用于控制逻辑较为简单的系统。

2. 功能块图（Function Block Diagram，简称FBD）：功能块图是PLC编程语言的另一种常用形式，它以块的形式表示程序的逻辑功能，通过将原始输入信号转换成输出信号来实现控制。

功能块图语言的结构清晰，易于编程和调试，特别适合用于复杂的控制逻辑和大规模系统。

3. 串行流程图（Sequential Function Chart，简称SFC）：串行流程图是一种流程控制图形化编程语言，它基于状态机的概念来描述程序运行的顺序和过程。

通过将程序分解为多个状态，每个状态执行不同的操作，通过转换条件来控制状态之间的跳转，实现系统的自动控制。

串行流程图适合用于连续的、有序的、周期性的控制操作。

4. 结构化文本（Structured Text，简称ST）：结构化文本是一种类似于高级编程语言（如C语言）的编程语言，它使用结构化的、类似于自然语言的语法来描述程序逻辑。

结构化文本语言拥有更大的灵活性和表达能力，适合用于复杂的算法和逻辑运算，尤其是数学计算和数据处理。

除了以上几种主要的编程语言外，PLC还支持其他一些次要的编程语言，如教学性质的基本指令（Basic Instructions）、文字表（Text Table）和GSD文件（General Station Description），用于特定的编程需求和功能实现。

常用的plc编程语言PLC编程语言是工业自动化中常用的一种编程语言，其主要用于控制程序的编写和实现。

PLC编程语言主要分为五种：指令列表（IL）、梯形图（LD）、功能块图（FBD）、结构化文本（ST）和连续函数图（SFC）。

下面将详细介绍这五种PLC编程语言。

一、指令列表（IL）指令列表是一种基于汇编语言的PLC编程语言，它使用类似于汇编语言的指令来完成控制任务。

在指令列表中，每个指令都有一个操作码和一个或多个操作数。

操作码表示要执行的操作类型，而操作数则是执行该操作所需的数据。

指令列表常用于简单的控制任务，例如开关门、启动电机等。

二、梯形图（LD）梯形图是PLC编程中最常用的一种语言，它采用类似于电路图的方式表示程序逻辑。

在梯形图中，每个逻辑元件都表示为一个图形符号，并与其他元件通过线连接起来。

逻辑元件包括输入、输出、中间继电器等。

梯形图具有直观性强、易于理解和修改等优点，在工业自动化控制系统中广泛应用。

三、功能块图（FBD）功能块图是一种基于函数的PLC编程语言，它使用函数块来表示程序逻辑。

在功能块图中，每个函数块都表示为一个矩形框，并与其他函数块通过线连接起来。

函数块包括输入、输出、计数器、定时器等。

功能块图具有模块化程度高、易于维护和扩展等优点，适合用于复杂控制任务。

四、结构化文本（ST）结构化文本是一种基于高级语言的PLC编程语言，它使用类似于C语言的结构化语法来表示程序逻辑。

在结构化文本中，程序被组织成一个或多个代码块，并使用关键字和运算符来描述程序逻辑。

结构化文本具有表达能力强、可读性好等优点，在需要进行复杂算法和数据处理的控制任务中得到广泛应用。

五、连续函数图（SFC）连续函数图是一种基于状态机的PLC编程语言，它使用状态转移和条件判断来描述程序逻辑。

在连续函数图中，程序被组织成一个或多个状态，并使用条件判断和转移条件来实现状态之间的转换。

连续函数图具有模型清晰、易于理解等优点，在需要进行复杂状态控制的控制任务中得到广泛应用。
