2019届初三物理中考复习综合应用题专项训练含答案

中考物理 电学专项复习综合训练题及答案(1)一、电磁学综合题1．（5）因为入水即亮，用布擦干后停止工作，所以用布擦干后的感应发光冰块内部的电路处于开路状态。

（2019·深圳市龙岗区南湾街道沙湾中学中考模拟）如图甲电路，当开关S 闭合后，两电流表对应的指针偏转情况如图乙所示：求：（1）a 表的量程是_____b 表的读数是_____（2）通过L 1和L 2的电流分别是多少___,____？【答案】0∼0.6A 0∼3A 0.3A 0.9A【解析】【详解】（1）由电路图可知此电路为并联电路，电流表a 与在L 1串联，因此电流表a 测量L 1的电流；电流表b 串联在干路中，电流表b 测量干路中的电流；因为并联电路的干路电流要大于支路电流，所以电流表a 的使用量程应是0∼0.6A ，分度值是0.02A ，读数为0.3A ；电流表b 的使用量程应是0∼3A ，分度值是0.1A ，读数I =1.2A 。

2．答：（1）电饭煲在高温档时，开关S 应与触点2接触；（2）电阻R 的阻值为2156Ω；（3）电饭煲产生的热量为6.6×105J ；（2019·天津中考模拟）如图甲所示是一种常见的电热水袋，图乙是它的电路结构示意图，其性能指标如下表所示。

（1）红色指示灯L 的电阻比发热体R 的电阻要____（选填“大”或“小”）得多； （2）若热水袋内水的初温为15C ︒时，发热体R 在额定电压下工作，10分钟后指示灯熄灭，求电热水袋的加热效率是____.（3=4.210J/(kg ?C)c ⨯⋅水）【答案】大 70%【解析】【详解】（1）由电路图可知，发热体R 与指示灯L 并联，它们两端电压U 相等，发热体电阻功率远大于指示灯功率，由2U P R=可知，在电压U 一定时，电功率越小，电阻越大，因此红色指示灯L 的电阻大。

（2）温度从15℃升高到65℃，水吸收的热量：()()354.210J/kg 1kg 6515 2.110J Q cm t =∆=⨯⋅⨯⨯-=⨯吸℃℃℃消耗的电能：5500W 00s 310J W Pt ==⨯1⨯6=⨯ 加热效率为：552.110J 100%70%310JQ W η⨯==⨯=⨯吸。

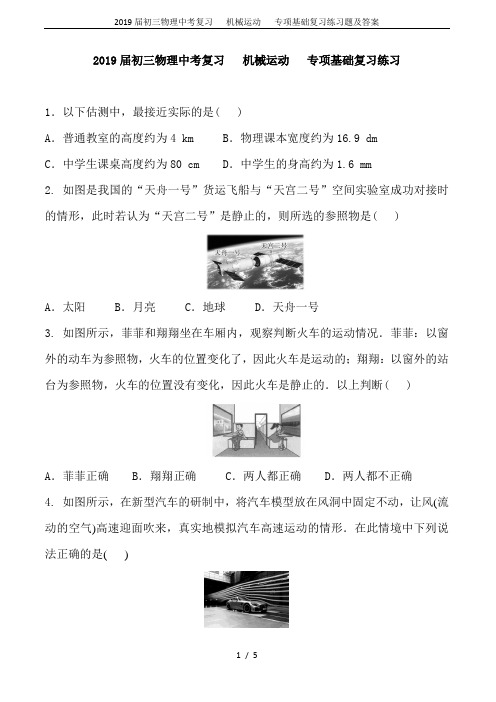

2019届初三物理中考复习机械运动专项基础复习练习1．以下估测中，最接近实际的是( )A．普通教室的高度约为4 km B．物理课本宽度约为16.9 dmC．中学生课桌高度约为80 cm D．中学生的身高约为1.6 mm2. 如图是我国的“天舟一号”货运飞船与“天宫二号”空间实验室成功对接时的情形，此时若认为“天宫二号”是静止的，则所选的参照物是()A．太阳 B．月亮 C．地球 D．天舟一号3. 如图所示，菲菲和翔翔坐在车厢内，观察判断火车的运动情况．菲菲：以窗外的动车为参照物，火车的位置变化了，因此火车是运动的；翔翔：以窗外的站台为参照物，火车的位置没有变化，因此火车是静止的．以上判断()A．菲菲正确 B．翔翔正确 C．两人都正确 D．两人都不正确4. 如图所示，在新型汽车的研制中，将汽车模型放在风洞中固定不动，让风(流动的空气)高速迎面吹来，真实地模拟汽车高速运动的情形．在此情境中下列说法正确的是( )A．汽车模型相对于风洞是运动的B．汽车模型相对于风是运动的C．风相对于风洞是静止的D．风相对于地面是静止的5. 某物体从地面上某一点出发沿直线运动，其s—t图像如图所示．对物体的运动情况进行分析，得出结论不正确的是( )A．物体在6 s内通过的路程为15 mB．以地球为参照物，物体在中间2 s内静止C．物体在前2 s内和后2 s内的速度相等D．物体在6 s内的平均速度为2.5 m/s6. 体育考试中，用每隔相等时间曝光一次的相机，拍摄小丽50 m跑的过程，得到下列四张照片，其中表示她加速起跑阶段的是 ( )7. 下列物体的运动可近似看做匀速直线运动的是( )A．正在进站的火车B．离开脚后在草地上滚动的足球C．站在商城自动扶梯上运动的顾客D．绕地球匀速转动的“北斗”卫星8. 在国际单位制中，长度和时间的基本单位分别是、 .9. 值与值之间的差异叫做误差，误差不是错误．误差不可避免，只能尽量减小；错误可以避免．多次测量求、选用的测量工具、改进，都可以减小误差．10. 我们观察同一物体是运动还是静止，取决于所选的，这就是运动和静止的性．11. 物体沿着直线且速度不变的运动，叫做匀速直线运动．匀速直线运动的速度是一个定值，与路程、时间无关．12．变速运动的快慢用平均速度来表示，它只能粗略反映物体的运动快慢程度．13. 如图所示，读数时视线正确的是____(选填“A”或“B”)，物体的长度为________cm.14. 使用刻度尺之前，要观察、分度值及零刻度线在哪里．如图所示，被测木块的长度为 cm.15. 如图所示，是某次实验过程中，啸鸣同学使用的停表在停止计时时的情形，请你帮助啸鸣同学读出此时停表的读数 .16. 某座大桥全长约为 951 m，设计时速 60 km/h.若汽车以15 m/s 的速度匀速通过大桥，所需时间 s.17. 某中学龙舟队参加某市300 m龙舟赛，前150 m的平均速度为3 m/s，后150 m的平均速度为5 m/s，全程的平均速度为 m/s.18. 小强家离学校2 km，他以5 km/h的速度步行上学，出发5 min后小强父亲发现小强的教科书忘记带上，立即以10 km/h 的速度沿小强上学的方向骑车去追小强；求：小强父亲经多少分钟能追上小强？参考答案：1---7 CDCBC AC8. 米 秒.9. 测量 真实 平均值 精密 测量方法10. 参照物 相对11. 直线 速度12. 平均速度13. B 3.4514. 量程 1.7015. 3 min 4.5 s16. 63.417. 3.7518. 解：由v ＝s t可得，小明行驶的路程：s 1＝v 1(t 0＋t)① 小明父亲行驶的路程等于小明行驶的路程：s 2＝s 1＝v 2t②由①②可得：v 1(t 0＋t)＝v 2t即5 km/h×(5×160h ＋t)＝10 km/h·t 解得t ＝112h ＝5 min。

初三物理复习练习题中考物理电学专项复习综合训练题及详细答案解析一、电磁学综合题1．答：（1）电饭煲在高温档时，开关S 应与触点2接触；（2）电阻R 的阻值为2156Ω；（3）电饭煲产生的热量为6.6×105J ；（2019·天津中考模拟）如图甲所示是一种常见的电热水袋，图乙是它的电路结构示意图，其性能指标如下表所示。

（1）红色指示灯L 的电阻比发热体R 的电阻要____（选填“大”或“小”）得多； （2）若热水袋内水的初温为15C ︒时，发热体R 在额定电压下工作，10分钟后指示灯熄灭，求电热水袋的加热效率是____.（3=4.210J/(kg ?C)c ⨯⋅水）【答案】大 70%【解析】【详解】（1）由电路图可知，发热体R 与指示灯L 并联，它们两端电压U 相等，发热体电阻功率远大于指示灯功率，由2U P R=可知，在电压U 一定时，电功率越小，电阻越大，因此红色指示灯L 的电阻大。

（2）温度从15℃升高到65℃，水吸收的热量：()()354.210J/kg 1kg 6515 2.110J Q cm t =∆=⨯⋅⨯⨯-=⨯吸℃℃℃消耗的电能：5500W 00s 310J W Pt ==⨯1⨯6=⨯加热效率为：552.110J 100%70%310JQ W η⨯==⨯=⨯吸。

2．（4）风能属于可再生能源，风力发电其主要特点是取之不尽用之不竭，并且环保无污染；（2019·江门市第二中学中考模拟）阅读短文微波炉微波炉是厨房电器之一，微波有三个主要特性：一是反射性，微波碰到金属会被反射回来。

二是穿透性，微波对一般的陶瓷、玻璃、耐热塑胶、木器等具有穿透作用，故用这些材料制成的器皿盛放食物加热时，能快速煮熟，而容器不发热。

三是吸收性，微波容易被含有水份的食品吸收而转变成热。

微波穿透食物的深度一般为2～4cm ，且随着深度的增加而减弱，直径大于5cm 的食物，可采取刺洞的方法增加微波的触及表面或切成小于4cm 厚度的薄片，微波炉独特快速的加热方式是直接在食物内部加热，几乎没有热散失，具有很高的热效率，因此它具有加热快、高效节能等优点。

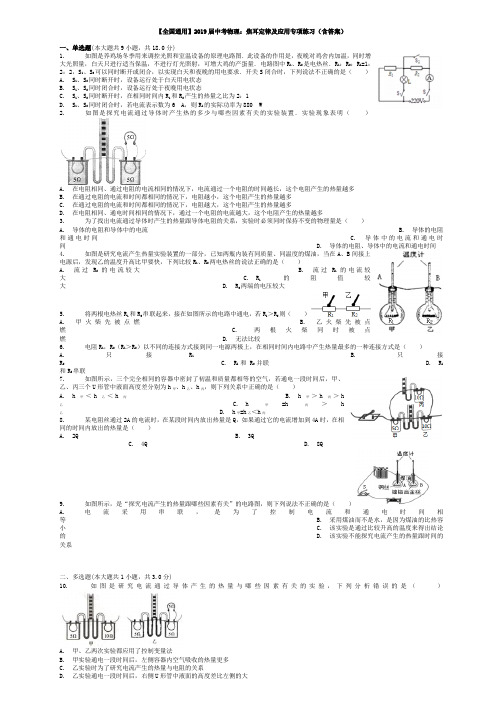

【全国通用】2019届中考物理：焦耳定律及应用专项练习（含答案）一、单选题(本大题共9小题，共18.0分)1. 如图是养鸡场冬季用来调控光照和室温设备的原理电路图．此设备的作用是，夜晚对鸡舍内加温，同时增大光照量，白天只进行适当保温，不进行灯光照射，可增大鸡的产蛋量．电路图中R1、R2是电热丝．R1：R2：R L=1：2：2，S1、S2可以同时断开或闭合，以实现白天和夜晚的用电要求．开关S闭合时，下列说法不正确的是（）A. S1、S2同时断开时，设备运行处于白天用电状态B. S1、S2同时闭合时，设备运行处于夜晚用电状态C. S1、S2同时断开时，在相同时间内R1和R2产生的热量之比为2：1D. S1、S2同时闭合时，若电流表示数为6 A，则R1的实际功率为880 W2. 如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置．实验现象表明（）A. 在电阻相同、通过电阻的电流相同的情况下，电流通过一个电阻的时间越长，这个电阻产生的热量越多B. 在通过电阻的电流和时间都相同的情况下，电阻越小，这个电阻产生的热量越多C. 在通过电阻的电流和时间都相同的情况下，电阻越大，这个电阻产生的热量越多D. 在电阻相同、通电时间相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多3. 为了找出电流通过导体时产生的热量跟导体电阻的关系，实验时必须同时保持不变的物理量是（）A. 导体的电阻和导体中的电流B. 导体的电阻和通电时间C. 导体中的电流和通电时间D. 导体的电阻、导体中的电流和通电时间4. 如图是研究电流产生热量实验装置的一部分，已知两瓶内装有同质量、同温度的煤油，当在A、B间接上电源后，发现乙的温度升高比甲要快，下列比较R1、R2两电热丝的说法正确的是（）A. 流过R2的电流较大B. 流过R1的电流较大 C. R1的阻值较大 D. R2两端的电压较大5. 将两根电热丝R1和R2串联起来，接在如图所示的电路中通电，若R1＞R2则（）A. 甲火柴先被点燃B. 乙火柴先被点燃 C. 两根火柴同时被点燃 D. 无法比较6. 电阻R1，R2（R1＞R2）以不同的连接方式接到同一电源两极上，在相同时间内电路中产生热量最多的一种连接方式是（）A. 只接R1B. 只接R2C. R1和R2并联D. R1和R2串联7. 如图所示，三个完全相同的容器中密封了初温和质量都相等的空气，若通电一段时间后，甲、乙、丙三个U形管中液面高度差分别为h甲、h乙、h丙，则下列关系中正确的是（）A. h甲＜h乙＜h丙B. h甲＞h丙＞h乙 C. h甲=h丙＞h乙 D. h甲=h乙＜h丙8. 某电阻丝通过2A的电流时，在某段时间内放出热量是Q，如果通过它的电流增加到4A时，在相同的时间内放出的热量是（）A. 2QB. 3QC. 4QD. 8Q9. 如图所示，是“探究电流产生的热量跟哪些因素有关”的电路图，则下列说法不正确的是（）A. 电流采用串联，是为了控制电流和通电时间相等B. 采用煤油而不是水，是因为煤油的比热容小C. 该实验是通过比较升高的温度来得出结论的D. 该实验不能探究电流产生的热量跟时间的关系二、多选题(本大题共1小题，共3.0分)10. 如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析错误的是（）A. 甲、乙两次实验都应用了控制变量法B. 甲实验通电一段时间后，左侧容器内空气吸收的热量更多C. 乙实验时为了研究电流产生的热量与电阻的关系D. 乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的大三、填空题(本大题共9小题，共18.0分)11. 家用电饭煲是利用电流的______来工作的，某电饭煲的额定电压为220V，它的额定功率为1000W（不考虑温度对电阻值的影响）．若只把该电该饭煲接入实际电压为110V的电路中，通电10s，产生的热量是______J．12. 如图甲所示，电源电压为6V恒定不变，滑动变阻器R2最大阻值是20Ω．闭合开关，滑动变阻器的P-R图象如图乙所示，则R1=______Ω；当滑片P滑至最右端时，电流表的示数为______A，通电10s电流通过R1产生的热量是______J．R2的最大功率是______W，整个电路最大功率是______ W．13. 据报道，青岛一个小伙子在自家居民楼顶上，自己设计、组装了一套微型太阳能发电站，被媒体称为“中国家庭光伏电站第一人”．（1）该太阳能发电站发电时，将太阳能转化为______能；（2）10kW•h的电能，如果由热电转化效率为30%的热电厂来供电，需要完全燃烧煤______kg．（煤的热值q煤=3×107J/kg，1kW•h=3.6×106J）14. 如图所示，当开关S闭合，甲、乙两表均为电压表时，两表示数之比U甲：U乙=3：1；当开关S断开，甲、乙两表均为电流表时，两表示数之比I甲：I乙=______，相同时间内R1、R2产生的热量之比Q1：Q2=______．15. 如图所示甲、乙两段实心铁导体的电阻值相等，甲导体比乙导体的长度和横截面积都小，将它们串联在电路中，通电一段时间后，甲、乙导体通过的电流I甲 ______ I乙，产生的热量Q甲 ______ Q乙，消耗的电功率P甲 ______ P乙（填“＞”、“=”或“＜”）．16. 科学家有着强烈的好奇心和执着的探究精神，英国物理学家______最先通过实验精确确定了电流通过导体产生的热量与电流、电阻和通电时间之间的定量关系．这个规律用公式表示是______．17. 夏天，人们常用电热驱蚊器驱蚊（如图），它是利用电流______效应来工作的，发热元件是一个阻值为10000Ω的电阻，工作电流约为0.02A，通电100s产生的热量为______J；工作时蚊香片温度升高，这是通过______方式改变蚊香片的内能，过一会儿整个房间都能闻到蚊香片的气味，是因为______．18. 甲、乙两只电炉标有“220V500W”和“220V1000W”字样，把它们串联在220V的电路中，串联时甲乙电炉消耗的电功率之比为______，在相同时间内产生热量较多的是______．19. 如图是电脑用风扇，长宽都是12cm，厚度为2.5cm，相邻孔距约为10.5cm，使用12v，0.25A电流．风扇转速通常是800～1500RPM，风量足转速低，能有不错的降温静音效果．风扇主要把电能转化为______能，风扇本身也会产生热量，如果线圈电阻是0.5Ω，那么电风扇工作2h产生的热量是______．四、实验探究题(本大题共12小题，共72.0分)20. 乐乐用图所示的装置探究“导体电阻阻值越大，电流通过导体时产生的热量越多”．三个完全相同的烧瓶甲、乙、丙内盛有质量和温度都相同的食用油，并插有相同的温度计，温度计可显示食用油的温度，每瓶食用油中都浸泡着一段电阻丝，已知三段电阻丝的阻值关系是R1＜R2＜R3．（1）该探究实验的自变量是______；（2）通电一段时间后，可以观察到瓶中______温度计的示数最高；（选填“甲”、“乙”或“丙”）；（3）由上述实验可知，在______和通电时间都相同时，导体电阻值越大，电流通过导体时产生的热量越多．21. 如图所示的实验装置中，三个相同的烧瓶A、B、C内部都盛有质量和初温均相等的液体，其中，A、B烧瓶中装的是煤油，C烧瓶中装的是水，A、B、C烧瓶中电阻丝的阻值分别为R A、R B、R C，且R A＜R B=R C（假设实验中没有任何热损失）．（1）小明想用该装置探究“电流通过导体产生的热量与电阻大小的关系”，他应该观察比较______两瓶中温度计的示数变化情况．（2）小红用该装置完成“比较水和煤油吸热升温的情况”，通过观察比较B、C两瓶中温度计的示数变化情况，发现装有煤油的烧瓶中温度计示数变化较大，这是因为煤油的______小．在该实验中水吸收的热量______（选填“大于”、“小于”或“等于”）煤油吸收的热量．22. 小明同学在探究“电流通过导体产生热的多少与什么因素有关”时采用了如图所示的实验装置．请仔细观察甲、乙两图．（1）实验中通过观察两个U形管中______的变化来比较电流通过电阻丝产生的热量的多少．（2）你认为甲图所示的装置是用来研究电流通过电阻丝产生的热量与______的关系．（3）由乙图所示的实验现象可以得到的结论是在______、______相同的情况下，通过电阻的______越大，电阻产生的热量越多．（4）该实验采取的探究方法是______法．（5）在家用电热水壶烧同一壶开水时，若通电时间不够长，水就不能烧开，是因为电流通过导体产生热量多少与______有关．23. 利用如图所示的电路装置，探究“电流产生的热量跟什么因素有关”，接通电源，两容器内的空气被加热后膨胀，使U形管的液面发生变化，通过观察U形管的液面变化情况，比较瓶内电阻丝的发热多少．（图中左侧电阻R1为5欧，右侧电阻R2为10欧）（1）此装置可以探究电流产生的热量跟______的关系，一段时间后，U形管右侧液面较高，说明______容器内电阻丝产生的热量较多（选填“左”或“右”）．（2）如果通过R2的电流为2A，那么10s内通过R2的电流产生的热量是______J．24. 小刚在探究“通电时间相同时，电流通过导体产生的热的多少跟电流、电阻的关系”的活动中，设计了如图所示的电路．在三个相同的烧瓶中装有质量和初温相同的煤油，用电阻丝（R甲=R丙＞R乙）给烧瓶中的煤油加热．请你仔细观察小刚设计的实验电路，并回答下列问题：（1）实验时通过观察烧瓶中的______变化情况，就可以对电阻丝放热的多少进行比较．（2）研究电热跟电流的关系时，应该比较______两个烧瓶中温度计的示数变化情况．一段时间后，可观察到这两个瓶中温度计的示数不一样，这表明：在电阻和通电时间都相同时，电流通过导体产生的热量的多少跟______有关．（3）研究电热跟电阻的关系时，应该比较______两个烧瓶中温度计的示数变化情况．闭合开关后，发现甲瓶中的温度计升温快些，这表明：在电流和通电时间都相同时，导体电阻越大，产生的热量______．25. （1）某家庭电能表如图1所示，若该家庭单独让空高台工作，测得1min内电能表转盘赚了60转，则空调消耗的电能为______kW•h，空调的电功率是______W．（2）如图2所示，电流表的示数是______A，电压表的示数是______V．（3）用图3所示的装置做“研究电流相同时，通过导体产生的热量与电阻大小的关系”的实验．（甲、乙是完全相同的密闭容器．闭合开关前，A、B两U形管内液面相平）①由于电流产生的热量不易直接测量，因此在实验中是通过观察U形管中液面的高度差来显示甲、乙容器内空气温度的变化，这里采用了______的探究方法．②通过对比观察，______（选填“甲”、“乙”）容器中导体的电阻产生的热量较多．由此可知，在电流强度和通电时间相同时，电阻越______，导体产生的热量越多．26. 爱米同学设计了如图实验装置，探究电流通过导体产生热量的多少与哪些因素有关．（1）若想探究电流产生热量的多少与电阻的关系，则应选择图中的______两个密闭容器进行实验；若由图象可知，想探究电流产生热量的多少与电流的关系，则应选择图中的______两个密闭容器进行实验．（2）通电时间相同时，产生热量最多的是密闭容器______中的电阻丝．（3）实验中通过观察______来比较电流产生的热量的多少．这种方法在研究许多物理问题时都用到，下列几个研究实例中也是采用相同研究方法的有______．A．探究电流与电阻的关系；B．探究电流与电压的关系；C．用铁屑显示磁体周围磁场分布．27. 如图所示小蕾同学在研究“电流通过导体产生热量的多少与电流、电阻是否有关”时，采用了如图所示的实验装置，其中a、b、c、d四个相同的容器密闭着等量空气，将1、2和3、4导线分别接到电源两端．（1）实验中通过观察U形管中______的变化来比较电流通过电阻丝产生热量的多少，这种实验方法叫______．（2）甲图所示的装置是用来研究电流通过电阻丝产生的热量与______的关系，通电一段时间，______（选填“a”或“b”）容器中电流产生的热量较多，结论是______．（3）乙图所示的实验装置是用来研究电流通过电阻丝产生的热量与______的关系，通电一段时间，______（选填“c”或“d”）容器中电流产生的热量多．（4）在电视机、电风扇、计算机、电炉，四种用电器中，利用电流热效应的原理工作的用电器是______．28. 用如图所示的实验装置探究“电流通过导体产生的热量与电阻的关系”．（1）实验中通过观察______来比较电流产生的热量的多少？（2）为了在较短的时间内达到明显的实验效果，选用煤油而不是用水，主要是由于______．（3）为了便于比较两种电阻丝通过电流后产生热量的多少，甲乙两瓶中要装入______、______的同种液体．（4）为达到实验目的，选用的两电阻丝的阻值不能______．（5）实验结论．（6）该实验装置还可以研究通电时间一定时导体产生的热量与______的关系．你还需要的操作是______．29. 小明同学在探究电流流过导体产生的热的多少与什么因素有关时采用了如图所示的实验装置．请仔细观察甲、乙两图并回答：（1）你认为甲图所示的装置是用来研究电流通过导体产生的热与______的关系．由甲图所示的实验现象可以得到的结论是：在电流、通电时间相同的情况下，______越大，电流通过电阻产生的热量越多；（2）在乙电路其中一个容器的外部，将一个电阻和这个容器内的电阻并联，再接入原电路，可以探究电流产生的热量与______的关系．30. 小刚家有一台额定电压为220V的家用电热油灯（室内加热器）如图12甲所示，详细参数如图乙所示，根据详细参数所提供的信息，试求：该电热油灯低档运行时，电热丝的工作电流是______A （此空计算结果保留1位小数）；若该电热油灯中档运行，并持续工作45min 产生的电热是______J ．31. 实际生活中，用电器接通电源后，都伴有热量的产生，小明在“探究电流通过导体产生热量的多少与什么因素有关”时，采用了如图2所示的实验装置，其中a 、b 、c 、d 四个相同的容器密闭着等量空气并与U 形管紧密相连，实验前U 形管两端液面相平，将1、2和3、4导线分别接到电源两端．在实验过程中，通过观察U 形管中______的变化来比较电流通过电阻丝产生热量的多少：图甲所示的装置是用来研究电流通过电阻丝产生的热量与______的关系，图乙所示的装置是用来研究通过电阻丝产生的热量与______的关系，综合分析图甲乙两装置的实验现象，可以得出的结论是______．五、计算题(本大题共13小题，共104.0分)32. 电动机在工作时会产生大量的热，因此利用油对电动机的线圈进行降温，已知电动机正常工作的电压为220V ，电阻为6Ω，通过的电流为10A ，10min 内电动机产生的热量为多少；如果产生热量的80%被油吸收，这些热量可以使质量为4kg 的油温度上升的温度是多少？（c油=2.0×103J/（kg•℃））33. 某种家用电热型加湿器电路简化图及相关参数如下所示．电热器的电热丝浸没在加热仓的水中产生热量，使加热仓中的水沸腾变成水蒸气喷出，增加环境湿度，加热仓中的水减少到一定程度时，自动阀门只能打开，水由出水管进入加热仓中． 工作电压：220V 最大功率：220W 储水箱容积：4L 噪声：≤30bB 净重：2.2kg 最高气雾量8h最低气雾量24h（1）当气雾调节器R 2的滑片移到最左边时，加湿器以最大功率工作，求电热丝R 1的阻值．（2）如果加热仓容积为0.05L ，加热仓内冷水温度为20℃，以最大功率工作，经过100s 水沸腾产生蒸气，求此过程中的加热效率？（环境大气压为1标准大气压）（3）气雾调节器R 2的阻值为198Ω，当滑片移到最右端时，加湿器以最低气雾量工作20小时消耗电能为多少千瓦时？34. 小明研究了家里的智能电热马桶盖（如图甲），设计出如图乙所示的便座加热电路通过开关S 1和S 2的不同接法组合，实现“高温档、中温档、低温档”三种加热功能（见下表）．求：S 1 断开 断开 闭合 闭合 S 2 接b 接a 接a 接b 功率P 0=0P 1=22WP 2=44WP x（1）R 1和R 2的阻值； （2）求出表中的“P x ”（3）老年人在冬天坐上冰冷的马桶是很难受的，假设小洋想让马桶圈的温度升高5℃，则用“中温档”加热的方式需要多长时间。

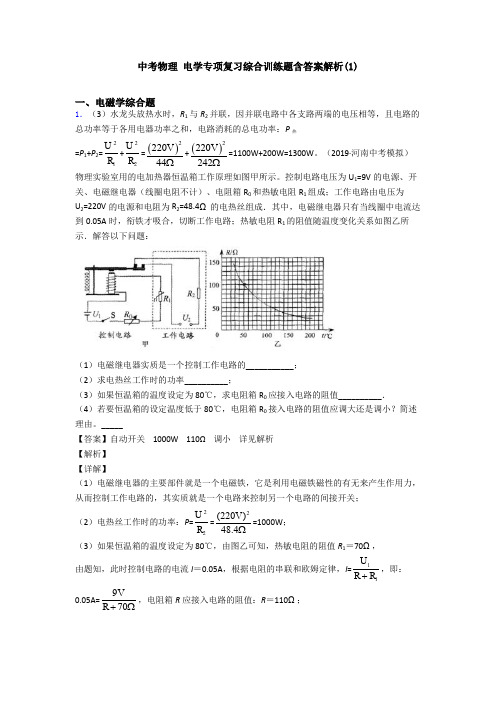

中考物理 电学专项复习综合训练题含答案解析(1)一、电磁学综合题1．（3）水龙头放热水时，R 1与R 2并联，因并联电路中各支路两端的电压相等，且电路的总功率等于各用电器功率之和，电路消耗的总电功率：P 热=P 1+P 2=21U R +22U R =()2220V 44Ω+()2220V 242Ω=1100W+200W=1300W 。

（2019·河南中考模拟）物理实验室用的电加热器恒温箱工作原理如图甲所示。

控制电路电压为U 1=9V 的电源、开关、电磁继电器（线圈电阻不计）、电阻箱R 0和热敏电阻R 1组成；工作电路由电压为U 2=220V 的电源和电阻为R 2=48.4Ω的电热丝组成．其中，电磁继电器只有当线圈中电流达到0.05A 时，衔铁才吸合，切断工作电路；热敏电阻R 1的阻值随温度变化关系如图乙所示．解答以下问题：（1）电磁继电器实质是一个控制工作电路的___________； （2）求电热丝工作时的功率__________；（3）如果恒温箱的温度设定为80℃，求电阻箱R 0应接入电路的阻值__________． （4）若要恒温箱的设定温度低于80℃，电阻箱R 0接入电路的阻值应调大还是调小？简述理由。

_____【答案】自动开关 1000W 110Ω 调小 详见解析 【解析】 【详解】（1）电磁继电器的主要部件就是一个电磁铁，它是利用电磁铁磁性的有无来产生作用力，从而控制工作电路的，其实质就是一个电路来控制另一个电路的间接开关；（2）电热丝工作时的功率：P =22U R =2(220V)48.4Ω=1000W ； （3）如果恒温箱的温度设定为80℃，由图乙可知，热敏电阻的阻值R 1＝70Ω， 由题知，此时控制电路的电流I ＝0.05A ，根据电阻的串联和欧姆定律，I =11U R R +，即：0.05A=9V70R +Ω，电阻箱R 应接入电路的阻值：R ＝110Ω；2．答：（1）电饭煲在高温档时，开关S 应与触点2接触；（2）电阻R 的阻值为2156Ω；（3）电饭煲产生的热量为6.6×105J ；（2019·天津中考模拟）如图甲所示是一种常见的电热水袋，图乙是它的电路结构示意图，其性能指标如下表所示。

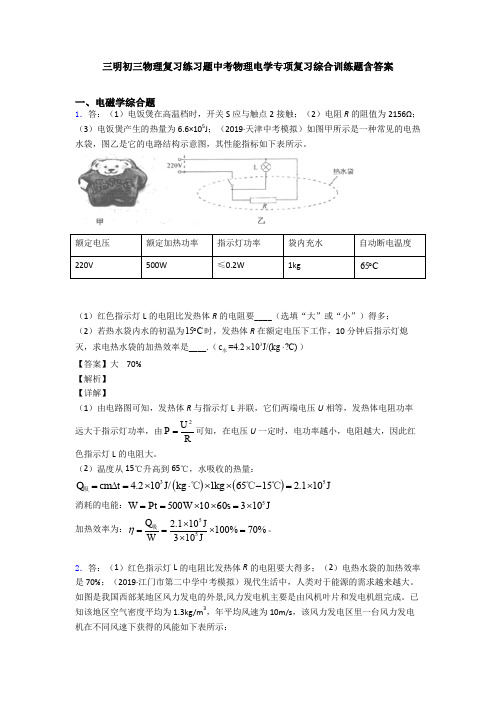

三明初三物理复习练习题中考物理电学专项复习综合训练题含答案一、电磁学综合题1．答：（1）电饭煲在高温档时，开关S 应与触点2接触；（2）电阻R 的阻值为2156Ω；（3）电饭煲产生的热量为6.6×105J ；（2019·天津中考模拟）如图甲所示是一种常见的电热水袋，图乙是它的电路结构示意图，其性能指标如下表所示。

（1）红色指示灯L 的电阻比发热体R 的电阻要____（选填“大”或“小”）得多； （2）若热水袋内水的初温为15C ︒时，发热体R 在额定电压下工作，10分钟后指示灯熄灭，求电热水袋的加热效率是____.（3=4.210J/(kg ?C)c ⨯⋅水）【答案】大 70% 【解析】 【详解】（1）由电路图可知，发热体R 与指示灯L 并联，它们两端电压U 相等，发热体电阻功率远大于指示灯功率，由2U P R=可知，在电压U 一定时，电功率越小，电阻越大，因此红色指示灯L 的电阻大。

（2）温度从15℃升高到65℃，水吸收的热量：()()354.210J/kg 1kg 6515 2.110J Q cm t =∆=⨯⋅⨯⨯-=⨯吸℃℃℃消耗的电能：5500W 00s 310J W Pt ==⨯1⨯6=⨯加热效率为：552.110J100%70%310JQ W η⨯==⨯=⨯吸。

2．答：（1）红色指示灯L 的电阻比发热体R 的电阻要大得多；（2）电热水袋的加热效率是70%；（2019·江门市第二中学中考模拟）现代生活中，人类对于能源的需求越来越大。

如图是我国西部某地区风力发电的外景,风力发电机主要是由风机叶片和发电机组完成。

已知该地区空气密度平均为1.3kg/m 3，年平均风速为10m/s ，该风力发电区里一台风力发电机在不同风速下获得的风能如下表所示：（1）100台这样的风力发电机在一年里（总工作时间按4000h 计算）获得的风能是____J ，这相当于______kg 焦炭完全燃烧所释放出来的能量（已知焦炭的热值是3×107J/kg ）。

初三物理复习练习题中考物理电学专项复习综合训练题及答案解析一、电磁学综合题1．（3）根据（1）知当人体身高越高时，R2接入电路中的电阻越大，电路中的总电阻越大，根据P＝2UR知电路的总功率越小，测量仪消耗电能越慢。

（2019·江苏中考模拟）如图甲所示为一款能自动清扫地面的扫地机器人。

机器人通过电动机旋转产生高速气流，将灰尘、杂物吸入集尘盒；其防滑轮皮采用凸凹材质制成；底部安装有塑料刷，用于清扫吸附在地板上的灰尘及轻小物体；前端装有感应器，通过发射、接收超声波或红外线来侦测障碍物。

当剩余电量减为电池容量的20%时，机器人会主动寻找充电器充电。

表一为某扫地机器人的部分参数。

电池容量指放电电流与放电总时间的乘积。

表一：机器人中吸尘电机的吸入功率是衡量其优劣的重要参数，测得某吸尘电机的吸入功率与真空度、风量间的对应关系如表二。

真空度指主机内部气压与外界的气压差。

风量指单位时间内通过吸尘电机排出的空气体积。

吸尘电机吸入功率与输入功率的比值叫做效率。

表二：（1）机器人工作时，主机内部的气压_____（选填“大于”、“小于”或“等于”）大气压而产生吸力。

若该机器人向障碍物垂直发射超声波，经过0.001s收到回波，则其发射超声波时与障碍物间的距离为_____ cm．（设超声波在空气中的传播速度为340m/s）（2）该机器人正常工作时的电流为_____A ；充满电后至下一次自动充电前能够连续正常工作的最长时间为_____min 。

（3）由表二数据可知，当风量为0.015m 3/s 时，若吸尘电机的输入功率为25W ，此时其效率为_____%；上述风量下，10min 内通过吸尘电机排出的空气质量为_____kg ．（取ρ空气＝1.3kg/m 3）（4）光敏电阻是制作灰尘传感器的常用元件。

图乙为某机器人中吸尘电机内部的光敏电阻的控制电路，两端总电压U 0恒定（U 0＜12V ），R G 为光敏电阻，其阻值随空气透光程度的变化而变化，R 0为定值电阻。

2019届中考物理总复习《测量小灯泡的电功率》专题训练卷一、单选题(本大题共1小题，共2.0分)1.在测量小灯泡的电功率的实验中，把标有“2.5V”的灯泡L与滑动变阻器R串联起来接在电压是5V 的电源上，调节滑动变阻器，使灯泡正常发光，测得小灯泡的功率为0.5W，以下说法中不正确的是（）A.电流表的读数为0.2A，变阻器两端电压是5VB.滑动变阻器连入电路中的电阻R=12.5ΩC.相等时间内，电流对L和R所做的功相等D.灯泡L和滑动变阻器消耗的总电功率相等二、实验探究题(本大题共55小题，共330.0分)2.小华做“测定小灯泡的电功率”实验，所用器材齐全且完好，待测小灯标有“2.5V”字样，电源的电压有2伏和4伏两档，滑动变阻器有“5Ω2A”、“10Ω1A”两个可选。

①小华应选用的电源电压为______伏档。

②小华选择一个滑动变阻器并正确连接电路进行实验。

实验中，他判定该小灯正常发光的依据是______。

当小灯正常发光时，他观察到电流表的示数如图所示。

请通过计算求出该小灯的额定电功率并判断所选滑动变阻器的规格。

______。

3.用伏安法测小灯泡的电功率和正常发光时的电阻，已知灯的额定电压为2.5V．（1）按图甲连接好电路．（2）在闭合开关之前，图中滑动变阻器的滑片应放在______端．（填“A”或“B”）（3）如果在调节滑动变阻器的时候，电压表的示数如图乙所示，为了测定灯的额定功率，应将滑片向______调节．（填“A”或“B”）（4）调节滑变P，使灯正常发光时，电流表的示数如图丙所示，则灯泡的额定功率为______W，此时，灯泡的电阻为______Ω．4.某中学的同学们在“测量定值电阻阻值”和“测量小灯泡电功率”的实验中：（1）小李正确连接好电路后，闭合开关，移动滑动变阻器的滑片到某一位置时，观察到电流表示数为0.2A，电压表示数如图甲所示，则定值电阻阻值为______Ω。

（2）测出电阻后，小玉将电路中的定值电阻换成了一个额定电压为2.5V的小灯泡，测量小灯泡的额定功率，图乙是小玉重新连接的不完整的电路，请用笔代替导线将实物电路连接完整。

2019 初三物理中考复习电与磁专题训练题1．如图所示，下列说法中错误的是( D )A．这是模拟奥斯特实验的一个场景B．图示实验说明了通电导线周围存在磁场C．将电池正负极对调后，重新闭合电路，小磁针偏转方向改变D．将图中导线断开，小磁针N极将指向地磁的北极2．爱因斯坦曾说，在一个现代的物理学家看来，磁场和他坐的椅子一样实在。

如图所示的磁场与实际不相符的是( C )3．小明在一块有机玻璃板上安装了一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后轻敲玻璃板，铁屑的排列如图所示。

下列说法正确的是( C )A．图中P、Q两点相比，P点处的磁场较强B．若只改变螺线管中的电流方向，P、Q两点处的磁场会减弱C．若只改变螺线管中的电流方向，P、Q两点处的磁场方向会改变D．若只增大螺线管中的电流，P、Q两点处的磁场方向会改变4．如图所示，根据磁感线的方向，可以判断( D )A．a为电源的正极，b为小磁针的S极B．a为电源的正极，b为小磁针的N极C．a为电源的负极，b为小磁针的S极D．a为电源的负极，b为小磁针的N极5．下列情景中，利用电磁感应原理的是( D ),A.司南指示方向) ,B.测电笔辨别火线与零线),C.电饭煲通电煮饭) ,D.手摇发电机产生电流)6．如图是家庭电路示意图。

下列说法正确的是( D )A．电能表示数的单位是千瓦B．与开关S直接相连的导线a是零线C．若在导线a和b之间接一个灯泡L1，则L1与L串联D．若c处断开，洗衣机插头插入插座，洗衣机虽能工作但有安全隐患7．下列符合安全用电的是( A )A．有金属外壳的家用电器其外壳要接地B．家用电器着火时，应迅速用水把火浇灭C．发现有人触电，立即用手把触电者拉离带电体D．使用试电笔，千万不要接触金属帽8．1820年4月的一天，奥斯特讲课时突发奇想，在沿__电流__方向的导线下方放置一枚小磁针，保证导线和小磁针能__平行__放置进行实验，接通电源后发现小磁针明显偏转。

中考物理 电学专项复习综合训练题及答案解析(1) 一、电磁学综合题 1．所以变阻器的总电阻：5541101411UUUURRRIIII串。（2019·山东中考模拟）家庭电路示意图及原理图如图所示，用电压表测得进入某用户的电压为U2＝220V，如果该用户在某日18：00～19：00这个时间段有三个用电器同时工作，其中白炽灯标有“220V100W”、电烙铁标有“220V800W”，家中的电能表记录了这1h的用电情况（见图）。请解答以下问题：

（1）该用户在这1h内消耗的电能有多少？该电能表能否正常工作？（友情提示：要读出小数部分） （2）空调器消耗的电功率有多大？ （3）通过用户保险丝的电流有多大？ （4）如果输电线路的总电阻（配电室到进户处）约为1.5Ω，假设配电室仅向该用户供电，要保证用户家里这三个用电器同时正常工作，配电室向线路输出的电压U1约为多少伏？ （5）若要求减少输电线损失的功率，用学过的知识分析说明可以采取的方法。 【答案】（1）4.4kW•h（2）能（3）3.5kW（4）20A（5）250V（6）见解析 【解析】 【详解】 （1）由如图18：00时，电能表示数为132.1kW•h，19：00电能表示数为136.5kW•h， 所以该用户在这1h内消耗的电能：W=136.5kW•h﹣132.1kW•h=4.4kW•h；

三个用电器的总功率为：44kWh4400W1hWPt； 该电能表允许接的用电器的总功率是 P=UI=220V×20A=4400W 因为4400W=4400W，所以电能表能正常工作； （2）由题电源电压220V，家庭电路各用电器并联，所以三种用电器都正常工作， 所以空调的电功率：P空调=4.4kW -0.1kW-0.8kW=3.5kW； （3）此时用电器的总功率：P=4400W， 由P=UI可得通过保险丝的电流： 4400W20A220VPIU； （4）输电导线与用电器是串联的，要保证用户家里这三个用电器同时正常工作，则用电器两端电压为220V； 根据UIR得，导线电压：U线=IR线=20A×1.5Ω=30V， 根据串联电路的电压特点，所以配电室向线路输出的电压： U1=U额+U线=220V+30V=250V；
