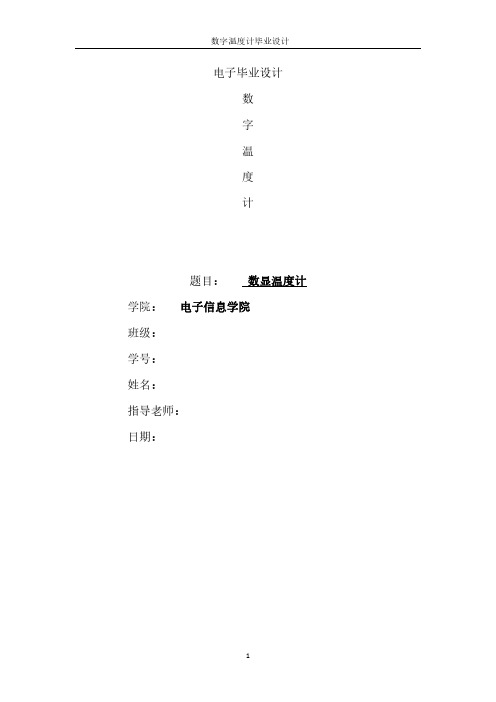

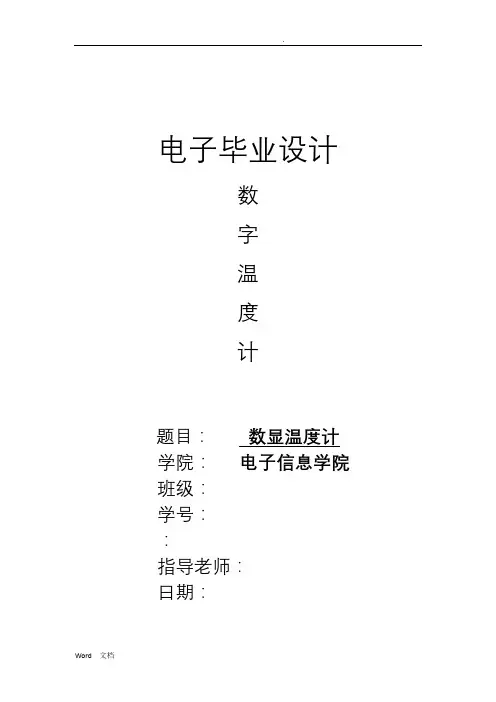

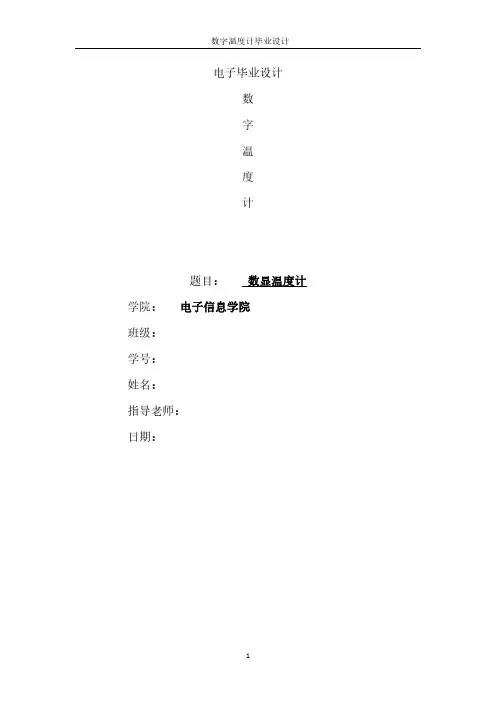

电子毕业设计
数
字
温
度
计
题目：数显温度计学院：电子信息学院班级：
学号：
：
指导老师：
日期：
数字温度计设计任务书
一、课程设计目的
1、加强学生理论联系实际的能力，提高学生的动手能力；
2、学会基本电子元器件的识别和检测；
3、学会应用EDA软件Proteus进行电路的设计和仿真；
4、基本掌握单片机的基本原理，并能将其应用于系统的设计。
5、通过实训，提高学生的学习兴趣，激发自主学习能力，培养创新意识。
二、设计任务
先焊制一个单片机最小系统，并以制作的单片机最小系统为核心，设计并制作一个数字式温度计应用系统。
三、设计要求具有以下功能：
(1)采用DS18B20作为温度传感器进行温度检测；
(2)对采集温度进行显示（显示温度分辨率0.1℃）；
(3)采集温度数值应采用数字滤波措施，保证显示数据稳定；
(4)显示数据，无数据位必须消隐。

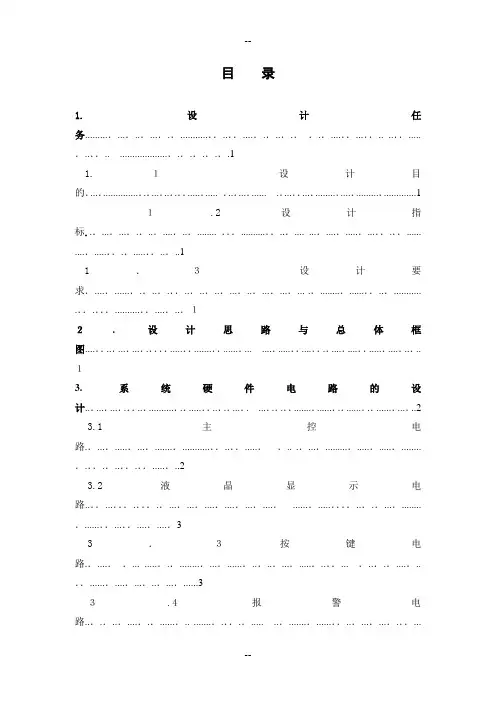

目录
数字温度计设计任务书 (2)
1、设计思路
（1）设计原理 (4)
（2）系统方案及总体设计框图 (4)
2、数字温度计应用系统的硬件设计
（1）单片机小系统基本组成及硬件图
（2）外围电路工作原理及系统硬件图
（3）主要芯片及其功能
3、系统软件程序的设计
软件流程框图
4、系统调试
（1）仿真器介绍
（2）调试结果及其分析
（3）系统设计电路的特点和方案的优缺点
5、课程设计心得体会
参考文献
附录程序清单及注释
一、设计思路：设计方案及其总体设计框图
温度计设计系统流程图
系统设计原理：
本次课程设计是基于单片机的
数字温度计设计，在开始课程设计
的时候我们要理解并掌握对单片机
的开发，学会使用KEIL及Proteus
等仿真软件。根据设计任务要求选
择好器件，编写好程序运行成功之
后进行软件联调，验证系统是否正
确。通过筛选，我们组选用单片机
AT89S52作为主控制系统；用1602
液晶显示模块芯片作为温度数据显
示装置；智能温度传感器采用
DS18B20器件作为测温电路主要组
成部分。
二、数字温度计应用系统的硬件设计
1、单片机小系统的基本组成及其选择 （1）单片机 单片机选型参考 ? ① AT89S51、AT89S52 ：具备ISP 下载功能 ，可以使用USBASP 程序下载线或者并口下载
? ② STC89C51、STC89C52：使用串口线+MAX232烧写程序。
?
③AT89C51、AT89C52 ：可以在最小系统板上使用，但需要另外用编程器烧写程序
本次课程设计选用AT89S52型号单片机进行操作。
AT89S52引脚图
此外，AT89S52设计和配置了振荡频率可为0Hz 并可通过软件设置省电模式。空闲模式下，CPU 暂停工作，而RAM 定时计数器，串行口，外中断 系统可继续工作，掉电模式冻结振荡器而保存RAM 的数据，停止芯片其它功能直至外中断激活或硬件复位。同时该芯片还具有PDIP 、TQFP 和PLCC 等三 种封装形式，以适应不同产品的需求。 （4） 电源 ? ①电源适配器供电：DC 座（三个管脚） ?
②usb 供电：
AT89S52是一个低功耗，高性能CMOS 8位单片机，片内含8k Bytes ISP(In-system
programmable)的可反复擦写1000次的Flash 只读程序存储器，器件采用ATMEL 公司的高密度、非易失性存储技术制造，兼容标准MCS -51指令系统及80C51引脚结构，芯片内集成了通用8位中央处理器和ISP Flash 存储单元，功能强大的微型计算机的AT89S52可为许多嵌入式控制应用系统提供高性价比的解决方案。
AT89S52具有如下特点：40个引脚，8k Bytes Flash 片内程序存储器，256 bytes 的随机存取数据存储器（RAM ），32个外部双向输入/输出（I/O ）口，5个中断优先级2层中断嵌套中断，2个16位可编程定时计数器,2个 全双工串行通信口，看
门狗（WDT ）电路，片内时钟振荡器。
3、时钟
4、I/O口&接口
?①所有I/O用排针引出
?②串行通信口：P3.0,p3.1
?③ISP：p1.6,p1.7
2、外围电路工作原理及系统硬件图
石英晶振
电路结构原理如右图所示
单片机共有4个8位双向并行I/O通道
口，每位均有自己的锁存器、输出驱动器和
输入缓冲器组成。这种结构，在数据输出时
可以锁存，及输出新的数据以前，通道口上
的原始数据不变。但对输入信息是不锁存的，
所以从外部输入的信息必须保持到取数指令
执行完为止。
