微机保护装置的现场检验 (1)

26 CSC200系列微机厂用电综合保护测控装置检修规程本规程适用范围本检验规程适用于CSC200系列微机厂用电综合保护测控装置标准A(B)级检修或类似于C(D)级检修性质的检验。

26.1 装置概述我厂主厂房6kV系统及脱硫6KV厂用系统采用CSC200系列微机厂用电系统综合保护测控装置。

是一个分散集中控制系统系统，该保护测控装置集保护、测量、通信、控制四大功能，该系列综合保护测控装置分以下种类：CSC-237A电动机综合保护，作为高压电动机的主、后备保护及测控装置，具有以下保护功能：电流速断保护、定时限过电流保护、两段定时限负序过电流保护/反时限负序保护、过负荷保护、堵转保护、单相接地保护、低电压保护、过热保护、过负荷保护、非电量保护、F-C闭锁功能、4～20mA输出，可自识别电动机的正常运行与启动。

装置具有故障录波、电动机启动时录波、事件记录等功能。

CSC-236电动机差动保护装置，可单独使用，保护功能：差动速断保护、比率制动差动保护、电动机成组自启动识别，装置具有故障录波、电动机启动时录波、事件记录等功能。

CSC-237C电动机综合保护，作为高压电动机的主、后备保护及测控装置，具有以下保护功能：差动速断保护、比率制动差动、电流速断保护、定时限过电流保护、两段定时限负序过电流保护/反时限负序保护、过负荷保护、堵转保护、单相接地保护、低电压保护、过热保护、过负荷保护、非电量保护、F-C闭锁功能、4～20mA输出，可自识别电动机的正常运行与启动。

装置具有故障录波、电动机启动时录波、事件记录等功能。

CSC-241C变压器保护测控装置，主要用于低压变压器的综合保护，保护功能有：三段式复合电压过流保护、反时限过流保护、两段式定时限负序过流保护、高压侧定时限零序过流保护、低压侧定时限零序过流保护、低压侧反时限零序过流保护、过负荷保护、过电压保护、低电压保护、非电量保护、F-C闭锁功能、4～20mA输出、非电量保护等，装置具有故障录波、事件记录等功能。

QB微机保护检验规程胜利石油管理局电力管理总公司发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 总则 (1)4 检验种类及周期 (1)5 检验前的准备工作 (3)6 电流、电压互感器的检验 (3)7 二次回路检验 (4)8 屏柜及装置检验 (5)前言随着微机保护装置在胜利油田电力系统中广泛应用，微机保护及其二次回路接线检验规程没有统一的标准。

结合电力管理总公司目前广泛使用的微机型保护装置的特点以及设计、运行管理和现场检验的经验。

为了适应微机保护及其二次回路接线调试、验收的需要,保证电力系统的安全稳定运行制定本规程。

本标准由胜利石油管理局电力管理总公司标准化委员会提出并归口。

本标准由胜利石油管理局电力管理总公司修试中心负责起草。

本标准主要起草人：李兆军张志刚微机保护检验规程1 范围本标准规定了微机保护及其二次回路接线（以下简称微机保护）检验的周期、内容及要求。

本标准适用于胜利石油管理局所辖变电站、配电室的微机保护的检验。

有关设计、安装调试单位及部门均应遵守本规程。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB50171—1992 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB/T7261-2000 继电器及继电保护装置基本试验方法GB14285—93(2002) 继电保护和安全自动装置技术规程GB/T14598-1998 电气继电器GB/T15145-1994 微机线路保护装置通用技术条件DL400-1991 继电保护和安全自动装置技术规程DL/T478-2001 静态继电保护及安全自动装置通用技术条件DL/T527-2002 静态继电保护装置逆变电源技术条件DL/T587-96 微机继电保护装置运行管理规程DL/T995—2006 继电保护及电网安全自动装置检验规程3 总则本标准是微机保护在检验过程中应遵守的基本原则。

继电保护工-技师试卷满分：100一.单选题（每小题分,共分）1.距离保护装置的动作阻抗是指能使阻抗继电器动作的（）。

A.最小测量阻抗B.最大测量阻抗C.介于最小与最大测量阻抗之间的一个定值D.大于最大测量阻抗的一个定值。

该题得分：0 正确答案：B2.电力元件继电保护的选择性，除了决定于继电保护装置本身的性能外，还要求满足：由电源算起，愈靠近故障点的继电保护装置的（）。

A.灵敏度相对愈小，动作时间愈短B.灵敏度相对愈大，动作时间愈短C.灵敏度相对愈小，动作时间愈长D.灵敏度相对愈大，动作时间愈长。

该题得分：正确答案：B3.继电保护的“三误”是（）。

A.误整定、误试验、误碰B.误整定、误接线、误试验C.误接线、误碰、误整定D. 误碰、误试验、误接线。

该题得分：正确答案：C4.有一台新投入的Y，yn接线的变压器，测得三相线电压均为380V，对地电压Uaph＝Ubph＝380V，Ucph＝0V，该变压器发生了（）故障。

A.变压器中性点未接地，C相接地B.变压器中性点接地C.变压器中性点未接地，B相接地D.变压器中性点未接地，A相接地。

该题得分：正确答案：A5.来自电压互感器二次侧的4根开关场引入线（Ua、Ub、Uc、Un）和电压互感器三次侧的2根开关场引入线（开口三角的UL、Un）中的2个零相电缆Un，（）。

A.在开关场并接后，合成1根引至控制室接地B.必须分别引至控制室，并在控制室接地C.三次侧的Un在开关场接地后引入控制室N600，二次侧的Un单独引入控制室N600并接地D.在开关场并接接地后，合成1根后再引至控制室接地。

该题得分：正确答案：B6.如图所示接线在三相短路时电流互感器的负载阻抗为（）。

A.该题得分：正确答案：D7.如图为（）制高频通道的简单构成接线图。

A.相——相B.相——地C.三相D.两相一线。

该题得分：正确答案：B8.如果一台三绕组自耦变压器的高中绕组变比为，Sn为其额定容量，则低压绕组的最大容量为（）。

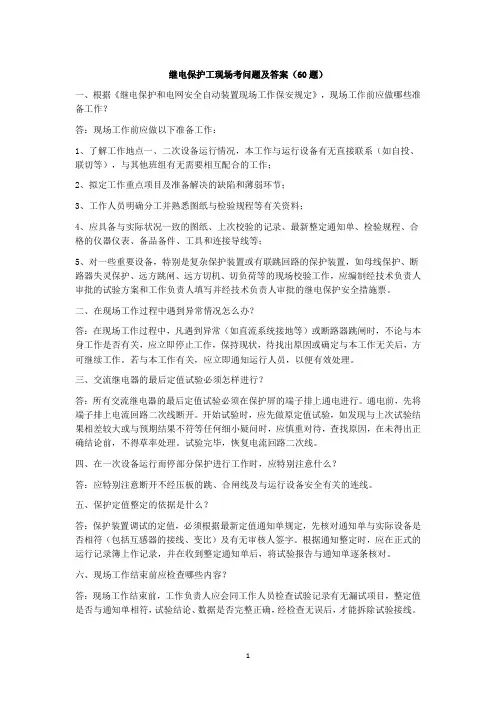

继电保护工现场考问题及答案（60题）一、根据《继电保护和电网安全自动装置现场工作保安规定》，现场工作前应做哪些准备工作？答：现场工作前应做以下准备工作：1、了解工作地点一、二次设备运行情况，本工作与运行设备有无直接联系（如自投、联切等），与其他班组有无需要相互配合的工作；2、拟定工作重点项目及准备解决的缺陷和薄弱环节；3、工作人员明确分工并熟悉图纸与检验规程等有关资料；4、应具备与实际状况一致的图纸、上次校验的记录、最新整定通知单、检验规程、合格的仪器仪表、备品备件、工具和连接导线等；5、对一些重要设备，特别是复杂保护装置或有联跳回路的保护装置，如母线保护、断路器失灵保护、远方跳闸、远方切机、切负荷等的现场校验工作，应编制经技术负责人审批的试验方案和工作负责人填写并经技术负责人审批的继电保护安全措施票。

二、在现场工作过程中遇到异常情况怎么办？答：在现场工作过程中，凡遇到异常（如直流系统接地等）或断路器跳闸时，不论与本身工作是否有关，应立即停止工作，保持现状，待找出原因或确定与本工作无关后，方可继续工作。

若与本工作有关，应立即通知运行人员，以便有效处理。

三、交流继电器的最后定值试验必须怎样进行？答：所有交流继电器的最后定值试验必须在保护屏的端子排上通电进行。

通电前，先将端子排上电流回路二次线断开。

开始试验时，应先做原定值试验，如发现与上次试验结果相差较大或与预期结果不符等任何细小疑问时，应慎重对待，查找原因，在未得出正确结论前，不得草率处理。

试验完毕，恢复电流回路二次线。

四、在一次设备运行而停部分保护进行工作时，应特别注意什么？答：应特别注意断开不经压板的跳、合闸线及与运行设备安全有关的连线。

五、保护定值整定的依据是什么？答：保护装置调试的定值，必须根据最新定值通知单规定，先核对通知单与实际设备是否相符（包括互感器的接线、变比）及有无审核人签字。

根据通知整定时，应在正式的运行记录簿上作记录，并在收到整定通知单后，将试验报告与通知单逐条核对。

2）关掉装置直流电源，装置闭锁的远动和中央信号接点应由断开变为闭合
3）模拟交流回路断线，交流断线报警的远动和中央信号接点应由断开变为闭合
4）改变任一隔离开关位置开入，隔离开关位置报警的远动和中央信号接点应由断开变为闭合
5）投入母差保护连接片及投母差保护控制字，模拟I母故障，保护动作跳I母，母差跳I母的远动和中央信号接点应由断开变为闭合
6
绝缘试验
采用1000V兆欧表分别测量各组回路间及各组回路对地的绝缘电阻，绝缘电阻应大于10MΩ
应该拔出隔离的插件一定要拔出，防止在测绝缘和耐压的过程中将插件上的电容击穿
7
通电检查
（1）将插件全部插入
（2）投入保护连接片
（3）连接打印机，给打印机装上纸
（4）电压切换开关置双母位置
（5）给装置和打印机送电，观察面板指示灯、液晶显示、打印机指示灯显示应正常
（2）同（1）项所述方法一样校验管理板的交流量采样精度，其误差应小于±5%
特别注意检查保护跳闸连接片及放电连接片在断开位置
10
输入接点检查
（1）进入“保护状态”菜单中“保护板状态”的“开入量状态”子菜单，在保护屏上分别进行刀闸位置接点、失灵接点的模拟导通和各连接片投退在液晶显示的开关量输入状态相应改变。
4）电压闭锁元件。
在满足比率差动元件动作的条件下，分别检验保护的电压闭锁元件中相电压、负序和零序电压定值，误差应在±5%以内。
5）投母联带路方式。
将“投母联兼旁路主接线”控制字整定为1，投入母联带路连接片，短接元件1的I母刀闸位置和I母带路开入。
将元件1TA和母联TA反极性串联通入电流，装置差流采样值均为零；将元件1TA和母联TA同极性串联通入电流，装置大差及I母小差电流均为两倍试验电流。投入带路TA极性负连接片，将元件1TA和母联TA同极性串联通入电流，装置差流采样值均为零；将元件1TA和母联TA反极性串联通入电流，装置大差及I母小差电流均为两倍试验电流

继电保护基本知识问答精选100例目录索引1. 继电保护在电力系统中的任务是什么？2. .继电器一般怎样分类？试分别进行说明。

3．对继电保护装置有哪些基本要求？4．何为继电保护“四统一”原则？5．继电保护“三误”事故指的是什么？6．继电保护现场工作中的习惯性违章的主要表现有哪些？7．10kV 及以下、35kV、110kV 和220kV 设备不停电时的安全距离分别是多少？8．在一次设备运行而停用部分保护进行工作时，应特别注意什么？9．在全部停电或部分停电的电气设备上工作时，保证安全的技术措施有哪些？10．在带电的电流互感器二次回路上工作时，应采取哪些安全措施？11．在带电的电压互感器二次回路上工作时应采取哪些安全措施？12．当测量仪表与保护装置共用电流互感器同一个二次绕组时，应按什么原则接线？13 . 现场工作前应做哪些准备工作？.14．现场进行试验时，接线前应注意什么？15．现场试验工作结束前应做哪些工作？16．现场工作过程中遇到异常情况或断路器跳闸时，应如何处理？17．电压互感器的二次回路为什么必须接地？18．怎样测量一路的二次整体绝缘？19．二次回路通电时，应做好哪些工作？20．在拆动二次线时，应采取哪些措施？21．更改二次回路接线时应注意哪些事项？22．电力电容器为什么要装设失压保护？23．.什么叫定时限过电流保护？24．重合闸重合于永久故障上对电力系统有什么不利影响？25 . 直流正、负极接地对运行有哪些危害？26．查找直流接地的操作步骤是什么？27 . 电力系统振荡和短路的区别是什么？28．什么是主保护、后备保护、辅助保护？29．我国电力系统中中性点接地方式有几种？30．中性点直接接地系统中哪些情况下会产生零序电流和电压？31．何谓三段式电流保护？其各段是怎样获得动作选择性的？32．继电保护装置补充检验可分为哪四种？33．为什么差动保护不能代替瓦斯保护？34．安装及大修后的电力变压器,为什么在正式投入运行前要做冲击合闸试验?冲击几次?35．什么是系统的最大、最小运行方式？36．方向电流保护为什么要采用按相起动，它是怎么接线的？37．对电流电压继电器应进行哪些检验？38．保护装置或继电器应进行那些绝缘实验项目？39．继电保护装置定期检验可分为哪三种？40．继电保护装置的检验一般可分为哪三种？41 .哪些设备由继电保护专业人员维护和检验？42．保护装置应具有哪些抗干扰措施？43．如何检查开入回路与开出回路？44．哪些回路属于连接保护装置的二次回路？45．保护装置本体有哪些抗干扰措施？46．什么叫共模电压、差模电压？47．什么是功率方向继电器的接线方式？对接线方式有什么要求？48．距离保护主要组成元件及其作用是什么？49．接有备用电源自投装置低压起动元件的电压互感器时,应注意什么?50 . 励磁涌流有那些特点？51 . 什么是消弧线圈的欠补偿、全补偿、过补偿？52 . 什么情况下变压器应装设瓦斯保护？53．什么是距离保护的时限特性54．电流互感器二次绕组的接线有那几种方式？55．BCH-2型和BCH-1型差动继电器的特性有什么不同?56．安装或二次回路经变动后,变压器差动保护须做哪些工作后方可正式投运? 57．按继电保护的要求，一般对电流互感器作哪几项试验？58．当电流互感器不满足10%误差时，可采取哪些措施？59．电压互感器在新投接入系统电压以后，应进行哪些检验工作？60．现场如何测定保护装置的动作时间？61．什么是自动重合闸（ARC）？电力系统中为什么采用自动重合闸？62．对自动重合闸装置有哪些基本要求？63．在重合闸装置中有哪些闭锁重合闸的措施？64．什么叫重合闸前加速？65．什么叫重合闸后加速？66．利用电容器放电原理构成的重合闸装置为什么只能重合一次？67．线路的一次重合闸装置，用短路保护触点的方法进行传动试验时，为什么短接的时间不宜过长或过短？68．DH型重合闸继电器运行中指示灯不亮可能是什么原因？与63重69. 在重合闸装置中有那些闭锁重合闸的措施？70．一般哪些保护与自动装置动作后应闭锁重合闸？71．零序电流保护的整定值为什么不需要避开负荷电流？72．电磁型保护的交流电流回路有几种接线方式？73．直流中间继电器的线圈线径及连接方式应符合什么规定？74．过电流保护的整定值为什么要考虑继电器的返回系数？75．保护装置调试的定值依据是什么？要注意些什么？76．新安装的差动保护在投运前应做那些试验？77. 变压器差动保护在什么情况下使用BCH-1型差动继电器？78. 新安装的差动保护在投运前应做那些试验？79. 保护装置调试的定值依据是什么？要注意些什么？80. 试述电磁型继电器的工作原理，按其结构型式可分为哪三种？81．对继电保护及电网安全自动装置试验所用仪表有什么规定？82．应怎样设置继电保护装置试验回路的接地点？83．继电保护装置的外部检查包括哪些内容？84．对中间继电器应进行哪些检验？85．对电流、电压继电器应进行哪些检验？86．对三相自动重合闸继电器应进行哪些检验？87．用一次电流及工作电压进行检验的目的是什么？88．电力系统故障动态记录的主要任务是什么？89．电流互感器的二次负载阻抗如果超过了其容话的二次负载阻抗，为什么准确度就会下降？90．大短路电流接地系统中输电线路接地保护方式主要有哪几种？91. 电压频率变换（VFC）型数据采集系统有哪些优点？92. 在微机继电保护装置的检验中应注意哪些问题？93. 微机继电保护装置的现场检验应包括哪些内容？94．微机保护装置有几种工作状态？并对其做简要说明。

《继电保护和电网安全自动装置检验规程》试题及答案一、选择题1、继电保护装置检验分为三种，是（C）A、验收检验、全部检验、传动检验B、部分检验、补充检验、定期检验C、验收检验、定期检验、补充检验2、继电保护装置的定期检验分为：全部检验，部分检验，（C）A、验收检验B、事故后检验C、用装置进行断路器跳合闸试验4、新安装保护装置投入运行后的第一次全部校验工作应安排在（B）A、1年之后进行B、1年之内进行C、运行3年之后进行5、下述不属于补充检验内容的是（C）A、检修或更换一次设备后的检验B、事故后检验C、利用装置进行断路器跳、合闸试验6、整组试验允许用（C）的方法进行。

A、保护试验按钮、试验插件或启动微机保护B、短接触点、手按继电器等C、保护处于投入运行安全相同状态，从端子排上通入电流、电压模拟各种故障7、微机保护的整组试验是指（B）A、用专用的模拟试验装置进行试验B、由端子排上通入与故障情况相符的电流、电压模拟量进行试验C、用卡触点和通入电流、电压模拟量进行试验8、保护装置整组试验实测动作时间与整定时间误差最大值不得超过整定时间级差的（B）A、5%B、10%C、15%9、继电保护装置在进行整组试验时，其直流电源电压应为（C）A、额定直流电源电压的85%B、额定直流电源电压C、额定直流电源电压的80%10、微机继电保护装置校验，在使用交流电源的电子仪器时，仪器外壳与保护屏（A）。

A、同一点接地B、分别接地C、不相联且不接地11、按“DL/T995-2006继电保护合电网安全自动装置检验规程（以下简称“检验规程”），对辅助变流器定期检验时，可以只做（B）的变比试验。

A、实际负荷下B、额定电流下C、最大计算负载下12、操作箱跳闸出口继电器的动作电压不应低于直流额定电压的55%，也不应高于直流额定电压的（A）A、70%B、65%C、80%13、断路器最低跳闸电压及最低合闸电压不应低于30%额定电压，且不应大于（C）额定电压。

微机型母线保护装置现场检验作业指导书1适用范围本作业指导书适用于微机型母线保护装置新安装验收检验以及新安装装置投运后的第一次全部定期检验，之后的全部定期检验以及部分检验内容可根据检验规程要求进行删减。

继电保护和安全自动装置技术规程 继电保护和安全自动装置基本试验方法 继电保护和电网安全自动装置检验规程 继电保护和电网安全自动装置现场工作保安规定 国家电网公司十八项电网重大反事故措施(试行) 3作业条件及作业现场要求(1)室外作业时，要求天气无雨雪，应避开雷电、大风及多雾天气。

空气温度-5℃〜39℃,空气相对湿度一般不高于80%,风速不大于5级。

(2)工作区间与带电设备的安全距离应符合《国家电网公司电力安全工作规程(变电部分)》(国家电网安监［2009］664号)的要求。

(3)作业现场应有可靠的试验电源，且满足试验要求。

(4)作业现场道路畅通，无障碍物，且照明良好。

(5)一次设备有高压检修工作时，应禁止开关传动试验。

(6)测试对象处于停运状态，现场安全措施完整、可靠。

(7)保持现场工作环境整洁。

4作业人员要求(1)所有作业人员必须身体健康，精神状态良好。

(2)所有作业人员必须掌握《国家电网公司电力安全工作规程(变电部分)》(国家电网安监［2009∣664号)的相关知识，并经考试合格。

(3)所有作业人员应有触电急救及现场紧急救火的常识。

(4)本项检验工作需要作业人员3-4人。

其中工作负责人1人，工作班成员2-3人。

(5)工作负责人应由从事继电保护现场检验工作三年以上的专业人员担任，必须具备工作负责人资2引用标准及编制依据(1) GB/T 14285-2006(2) GB/T7261-2008(3) DUT995-2006(4) Q/GDW 267-2009(5)国家电网生[2012]352号(6)国家电网安监［2009∣664号 国家电网公司电力安全工作规程(变电部分)格，熟练掌握本作业的作业程序和质量标准，熟悉工作班成员的技术水平，组织并合理分配工作，并对整个检验工作的安全、技术等负责。

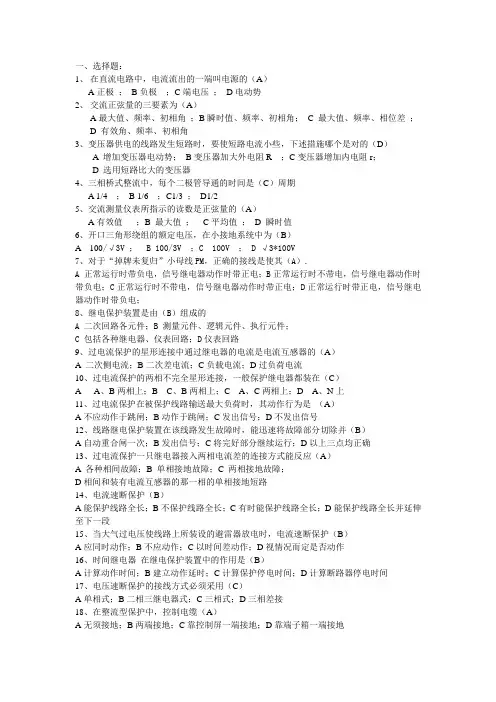

一、选择题：1、在直流电路中，电流流出的一端叫电源的（A）A正极；B负极；C端电压；D电动势2、交流正弦量的三要素为（A）A最大值、频率、初相角；B瞬时值、频率、初相角；C 最大值、频率、相位差；D 有效角、频率、初相角3、变压器供电的线路发生短路时，要使短路电流小些，下述措施哪个是对的（D）A 增加变压器电动势；B变压器加大外电阻R ；C变压器增加内电阻r；D 选用短路比大的变压器4、三相桥式整流中，每个二极管导通的时间是（C）周期A 1/4 ；B 1/6 ；C1/3 ；D1/25、交流测量仪表所指示的读数是正弦量的（A）A有效值；B 最大值；C平均值；D 瞬时值6、开口三角形绕组的额定电压，在小接地系统中为（B）A 100/√3V ；B 100/3V ；C 100V ；D √3*100V7、对于“掉牌未复归”小母线PM，正确的接线是使其（A）.A 正常运行时带负电，信号继电器动作时带正电；B正常运行时不带电，信号继电器动作时带负电；C正常运行时不带电，信号继电器动作时带正电；D正常运行时带正电，信号继电器动作时带负电；8、继电保护装置是由（B）组成的A 二次回路各元件；B 测量元件、逻辑元件、执行元件；C 包括各种继电器、仪表回路；D仪表回路9、过电流保护的星形连接中通过继电器的电流是电流互感器的（A）A 二次侧电流；B二次差电流；C负载电流；D过负荷电流10、过电流保护的两相不完全星形连接，一般保护继电器都装在（C）A A、B两相上；B C、B两相上；C A、C两相上；D A、N上11、过电流保护在被保护线路输送最大负荷时，其动作行为是（A）A不应动作于跳闸；B动作于跳闸；C发出信号；D不发出信号12、线路继电保护装置在该线路发生故障时，能迅速将故障部分切除并（B）A自动重合闸一次；B发出信号；C将完好部分继续运行；D以上三点均正确13、过电流保护一只继电器接入两相电流差的连接方式能反应（A）A 各种相间故障；B 单相接地故障；C 两相接地故障；D相间和装有电流互感器的那一相的单相接地短路14、电流速断保护（B）A能保护线路全长；B不保护线路全长；C有时能保护线路全长；D能保护线路全长并延伸至下一段15、当大气过电压使线路上所装设的避雷器放电时，电流速断保护（B）A应同时动作；B不应动作；C以时间差动作；D视情况而定是否动作16、时间继电器在继电保护装置中的作用是（B）A计算动作时间；B建立动作延时；C计算保护停电时间；D计算断路器停电时间17、电压速断保护的接线方式必须采用（C）A单相式；B二相三继电器式；C三相式；D三相差接18、在整流型保护中，控制电缆（A）A无须接地；B两端接地；C靠控制屏一端接地；D靠端子箱一端接地19、在微机型保护中，控制电缆（B）A无须接地；B两端接地；C靠控制屏一端接地；D靠端子箱一端接地20、气体（瓦斯）保护是变压器的（B）A主后备保护；B内部故障的主保护；C外部故障的主保护；D外部故障的后备保护21、继电器按其结构形式分类，目前主要有（C）A测量继电器和辅助继电器；B电流型和电压型继电器；C电磁型、感应型、整流型和静态型；D启动继电器和出口继电器22、中间继电器的固有动作时间，一般不应（B）A大于20ms；B大于10 ms；C大于0.2 s；D大于0.1 s；23、线路发生金属性三相短路时，保护安装处母线上的残余电压（B）A最高；B为故障点至保护安装处之间的线路压降；C与短路点相同；D不能判定24、当变压器外部故障时，有较大的穿越性短路电流流过变压器，这时变压器的差动保护（C）A立即动作；B延时动作；C不应动作；D视短路时间长短而定25、直流母线电压不能过高或过低，允许范围一般是（C）A±3%；B±5；C±10%；D±15%26、当系统发生故障时，正确地切断离故障点最近的断路器，是继电保护的（B）的体现。

微机保护装置与现场调试方法-CAL-FENGHAI.-(YICAI)-Company One1微机保护装置与现场调试方法[摘要]：南京电力自动化设备总厂生产的wfbz-01型微机保护装置在国内有着广泛的应用，本文简单介绍了wfbz-01型微机保护装置的特点以及现场调试方法。

[关键词]：天生桥 wfbz-01型微机保护装置现场调试1、引言天生桥二级电站5、6号机发电机保护选用南京自动化设备厂生产的wfbz-01型微机保护装置，本文就该保护装置的特点和调试方法作些说明介绍。

2、wfbz-01型微机保护装置介绍wfbz-01型微机保护装置是由南京电力自动化设备总厂生产的600mw及以下容量发电机微机保护装置。

它由标准16位总线主机构成，可提供多种保护功能和非电量保护接口，分布于若干个相互完全独立的cpu系统，可满足各种容量的火电或水电发变组保护要求，也可单独作为发电机＼主变压器＼厂用变压器＼高备变、励磁变以及大型同步调相机的保护。

保护配置灵活，设计合理，并对主保护进行双重化配置，满足电力系统反事故措施要求，保证装置的使用安全。

保护装置特点：装置采用intel 8086作为主机cpu，可与外围电路严格匹配，运行可靠，抗干扰能力强。

自检手段可及时发现和帮助查找装置各插件的故障。

每一cpu系统有可靠的键盘/数码显示系统，提供独立的本机监控手段，有友好的人机界面和丰富的操作指令。

保护设有软件投退功能，另设有压板可以投退跳闸回路，投入的保护有明确指示。

有watchdog电路监视cpu工作， cpu故障时自动发出报警。

出口干簧线包正常时悬浮不带电，动作时自动提供电源，任何一点误碰线不会引起误出口。

十进制连续式整定，操作简单直观。

定值分区放置于eeprom中，以便自动校核。

定值一旦整定完毕可永久保存，直至下次被修改。

提供现场自动和半自动整定手段，简化调试方法，解决特殊保护的调试困难。

提供在线监视功能，可随时观察定值、各输入电气量数值、保护计算结果、开关量状态，以及日期、时间、频率等。

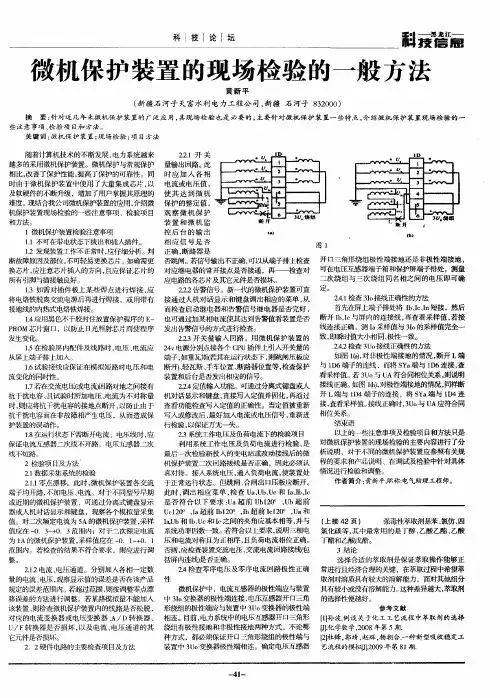

２． ．２告警信号。新—代的微机保护装置可直 ２ 接通过人机对话显示和键盘调出相应 的菜单 ， 从 而检查启动继电器和告警信号继电器是否完好 ， 也可通过加 某相电流使其达到告警值看装置是否 发出告警信号的方式进行检查。 ２． ．３开关量输入 回路 。用微机保护装置的 ２ ２ｖ电源分别点接各个 Ｃ Ｕ插件上引入开关量的 ４ Ｐ 端子 ， 如重瓦斯 琪在运行状态下 ， 则跳闸压板应 断开）轻瓦斯、 、 手车位置 、 断路器位置等 ， 检查保护 装置和后台是否发出相应的信号。 ２． ．４定值输入功能。可通过分离式键盘或 ＾ ２ 、 机对话显示和键盘， 直接写人定值并固化， 再通过 查看功能检查写入定值的正确性。当定值被重新 写入或修改后 ， 最好加入电流或 电压信号， 重新进
作者 简介 ： 平， ： 黄新 职称 电气助理 工程 师。
（ 上接 ４ ２页） 强毒ｌ萃取剂是苯、 生 氯仿 、 四 氯化碳等， 其中最常用 的是丁醇 、 乙酸乙酯 、 乙酸 丁醋 和 乙酸戊 酯。
３结 论
选择合适 的萃取剂是保证萃取操作 能够正 常进行且经济合理的 关键，在萃取过程中希望萃 取剂对溶质具有较大的溶解能力，而对其他组分 具有较小或没有溶解能力。 这种差异越大， 萃取剂
１ 检 验屏 内配件 及线 路 时 ， ５在 电压 、 流应 电 从 屏上端 子排 上加 入 。
１ 试验接线应保证在模拟短路时 电压和电 ． ６ 流 变化 的 同时 陛。
１ 若在交流电 ． ７ 压威 电渝 回路对地之间接有 抗干扰电容 、 且试验时所加电压 、 电流为不对称量 时， 则应将抗干扰电容的接地 断开 ， 以防止由于 抗干扰电容而在非故障相产生电压，从而造成保 护装置的误动作。 行检 验 ， 以保 证万无 一 失 。 １ 在 运行 状态 下需 断开 电流 、电压线 时 ， ． ８ 应 ２ 系统工作电压及负荷电流下的检验项 目 － ３ 利用 系 统 工作 电压 及负 荷 电流进 行 检 验 ， 是 保 证 电流互 感器 二 次线 不开 路 ，电压 互感 器 二 次 线 不短路 。 最后 一 次检验 新 投入 的 变 电站或 改 动接线 后 的微 ２检 验项 目及方 法 机保 护装 置 二次 回路 接线 是 否正 确 ，因此 必 须认 真对待。接入系统电压 ， 通人负荷电流 ， 使装置处 ２１ 据采 集系 统 的检 验 ．数 ２１ 零点漂移。此时， ．１ ． 微机保护装置各交流 于正常运行状态。但跳闸、 合闸出口压板应断开。 调出相应菜单 ， 检查 Ｕ 、 ｂＵ ａＵ 、ｃ和 Ｉ、 ， ａＩ Ｉ ｂｃ 端 子均 开路 ， 加 电压 、 。对 于不 同 型号 早期 此时 ， 不 电流 ｕａ ｂ２￣ Ｕ 或近期的微机保护装置 ，可通过分离式键盘显示 是否符 合以下要求 ： 超 前 Ｕ ｌ０ ， ｂ超前 器或人机对话显示和键盘，观察各个模拟量采集 Ｕ ｌ０ ， 超 前 Ｉ １０ ， 前 Ｉ１０ ，ａ ｃ２ ￣ Ｉ ａ ｂ２￣ Ｉ ｂ超 ｃ２ ￣ Ｕ 和 值 。对 二次 额定 电流为 ５ Ａ的微机 保护 装 置 ， 采样 ￣Ｕ ａ ｂ和 Ｉ、 ｃ Ｉ 之间的夹角应基本相等， ， ｂｕ 和 ｃ 并与 值 应在 一 ．３ ＋ ．３范 围内 ；对于 －０ 额定 电 流 系统功率因数一致。若符合以上要求 ， ０ ～０ （ 说明三相电 为１ Ａ的微机保护装置， 采样值应在 一 ．１ ＋ ．１ 压和电流对称且为正相序， ０ ～Ｏ 且负荷电流相位正确。 应检 交 包 范围内。若检查的结果不符合要求 ，则应进行调 否删 ， 查 装置 交流 电压 、 流 电流 回路接 线（ 整。 括屏内连线） 是否正确。 ２ ４检查零序 电压及零序 电流 回路极性正确 ２． ．２电流、 １ 电压通道。分别加人各相一定数 量的电流、 电压 ， 观察显示值 的误差是否在该产 品 性 规定的误差范围内。若超过范围， 则按调整零 漂 微机保护中，电流互感器的极性端应与装置 Ｉ变换器的极性端连接 ， 电压互感器开口三角 移误差的方法进行调整。若某路模拟量不能加入 中 ３ｏ 与装 置 中 ３ ｏ Ｕ 变换 器 的极 性端 该 装置 、 检查 微 机保 护装 置 内的线 路是 否 松脱 ， 形绕 组 的极 则 电力系统 中的电压互感器开 口三角形 对 应 的 电流 变换 器 或 电压 变 换 器 、 Ａ／Ｄ转换 器 、 相连。目前 ， ｕ／ Ｆ转换器是否损坏 ， 以及 电流 、 电压通道 的其 绕组有极性接地和非极性接地两种方式。不论哪 种方式，都必须保证开口三角形绕组的极性端与 它 元件是 否损 坏 。 装置 中 ３ ｏ 换器 极 眭端相 连 。确定 电压 互 感器 Ｕ变 ２ 硬 件 电路的 主要检 查项 目及 方法 ．２

福建电网继电保护装置检验规程________________________________________________________________________________________微机型线路保护通用检验规程国网福建省电力有限公司电力科学研究院2014年1月目次1 范围............... ... ... ... ... ... ... ... (1)2 规范性引用文件...... ... ... ... ... ... ... (1)3 总则...... ... ... ... ... ... ... ... ... ... (1)4 检验项目...... ... ... ... ... ... ... ... . (3)5 检验内容...... . . . . . . ... ... ... ... (10)1范围本规程规定了220kV及以上常规变电站各型号线路成套保护装置的通用检验内容、检验要求和试验接线。

本规程适用于在福建电网从事基建、生产和运行单位继电保护工作人员进行220kV及以上线路成套保护装置的现场检验及状态检修工作。

2规范性引用文件下列文档中的条款通过本规程的引用而成为本规程的条款。

凡是注日期的引用文档，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规程，然而，鼓励根据本规程达成协议的各方研究是否可使用这些文档的最新版本。

凡是不注日期的引用文档，其最新版本适用于本规程。

3总则3.1检验要求在进行检验之前，工作（试验）人员应认真学习GB/T 14285-2006《继电保护和安全自动装置技术规程》、DL/T 995-2006《继电保护和电网安全自动装置检验规程》、Q/GDW 1806-2013继电保护状态检修导则、《福建电网继电保护状态检修检验规程》以及本规程，理解和熟悉检验内容和要求。

3.2本规程的有关编写说明（1）本规程中所用的保护装置端子号，在整屏试验时应自对应被试保护屏的端子号。

问题变压器保护配置原则新变压器或大修后的变压器,为什么正式投运前要做冲击试验?一般冲击几次简述变压器都有哪些继电保护？各种继电保护的作用如何？600MW发变组装有哪些保护？主变差动与瓦斯保护的作用有哪些区别？如变压器内部故障时两种保护是否都能反映出来？继电保护论述题2.继电保护装置中的作为电流线性变换成电压的电流互感器和电抗变压器，其主要区别有哪些?前者如何使 I1与U2：同相?后者如何使I1与5、由A、C相电流互感器差接线构成的保护，当被保护线路发生各种相间短路故障时，以三相短路为基准，其相对灵敏度各如何?7、什么叫电抗变压器?电抗变压器为什么带气隙?8、准同期并列的条件有哪些?条件不满足将产生哪些影响?9、何谓方向阻抗继电器的最大灵敏角?为什么要调整其最大灵敏角等于被保护线路的阻抗角?10、什么叫电压互感器反充电?对保护装置有什么影响?15、试分析发电机纵差保护与横差保护作用及保护范围如何?能否互相取代?19、对WXB-11型微机保护交流电流回路接线有什么要求?20、利用负序加零序电流增量原理构成的振荡闭锁装置有何优点?22、试述一个继电器的两相电流差接线不能用在Y，d接线变压器的情况。

23、方向过流保护为什么必须采用按相起动方式？24、如何校验串联谐振滤过器的谐振频率?25、电力系统有功功率不平衡会引起什么反响？怎样处理？26、对于3U。

构成的保护的测试，有什么反措要求？28、模拟三种两相短路试验负序电流继电器的定值，为什么试验电流是负序电流定值的√3倍?试用对称分量法分析之。

30、微机继电保护装置运行程序的管理应遵循什么规定?32、在微机继电保护装置的检验中应注意哪些问题？34、5kV中性点不接地电网中，线路相间短路保护配置的原则是什么?35、新安装及大修后的电力变压器，为什么在正式投入运行前要做冲击合闸试验?冲击几次?36、什么叫按频率自动减负荷AFL装置?其作用是什么?37、什么叫电流互感器的接线系数?接线系数有什么作用?38、过电流保护的整定值为什么要考虑继电器的返回系数?而电流速断保护则不需要考虑?44、为什么在晶体管发信机通道入口处并联一个非线性电阻R，并且在R中串入两个反极性并联的二极管?45、什么叫负荷调节效应?如果没有负荷调节效应，当出现有功功率缺额时系统会出现什么现象?50、如何利用断开一相工作电压，分别在A、B、C三相通入工作电流的方法来检验负序功率方向继电器接线的正确性。

微机保护装置与现场调试方法[摘要]：南京电力自动化设备总厂生产的wfbz-01型微机保护装置在国内有着广泛的应用，本文简单介绍了wfbz-01型微机保护装置的特点以及现场调试方法。

[关键词]：天生桥 wfbz-01型微机保护装置现场调试1、引言天生桥二级电站5、6号机发电机保护选用南京自动化设备厂生产的wfbz-01型微机保护装置，本文就该保护装置的特点和调试方法作些说明介绍。

2、wfbz-01型微机保护装置介绍wfbz-01型微机保护装置是由南京电力自动化设备总厂生产的600mw及以下容量发电机微机保护装置。

它由标准16位总线主机构成，可提供多种保护功能和非电量保护接口，分布于若干个相互完全独立的cpu系统，可满足各种容量的火电或水电发变组保护要求，也可单独作为发电机＼主变压器＼厂用变压器＼高备变、励磁变以及大型同步调相机的保护。

保护配置灵活，设计合理，并对主保护进行双重化配置，满足电力系统反事故措施要求，保证装置的使用安全。

2.1 保护装置特点：装置采用intel 8086作为主机cpu，可与外围电路严格匹配，运行可靠，抗干扰能力强。

自检手段可及时发现和帮助查找装置各插件的故障。

每一cpu系统有可靠的键盘/数码显示系统，提供独立的本机监控手段，有友好的人机界面和丰富的操作指令。

保护设有软件投退功能，另设有压板可以投退跳闸回路，投入的保护有明确指示。

有watchdog电路监视cpu工作， cpu故障时自动发出报警。

出口干簧线包正常时悬浮不带电，动作时自动提供电源，任何一点误碰线不会引起误出口。

十进制连续式整定，操作简单直观。

定值分区放置于eeprom中，以便自动校核。

定值一旦整定完毕可永久保存，直至下次被修改。

提供现场自动和半自动整定手段，简化调试方法，解决特殊保护的调试困难。

提供在线监视功能，可随时观察定值、各输入电气量数值、保护计算结果、开关量状态，以及日期、时间、频率等。

打印机自动上电，并延时自动关电源。

性 。 当定 值 被 重 新 写 八或 修 改 后 ，最 好 自 口 同 型 号 早 期 或 近 期 的微 机 保 护 装 置 ，可 通 入 电 流 或 电压 信 号，重 新进 行 检验 。 过 分 离 式 键 盘 显 示 器 ，观 察 各 个 模 拟量 采 ２． 检查 零 序 电压及 零序 电流 回路 极 性正 ３ 集值 。对二 次 额 定 电流 为 ； 的微 机 保护 确 性 ５Ａ 装置 ， 采样 值应 在 Ｏ ３ ． ～＋０． ３范 围内 ； 对 微 机 保护 中 ，电流 互 感 器 的 缀 性 端 眨 用 ，介 绍 微 机 保 护 装 置 现 场 检 验 的 一 些 注 于二 次额 定 电流 为 １ 的微 机保 护 装置 、采 与装 置 中 ３ 变换 器 的极 性端 连接 ， 互 Ａ Ｉ 电 意 事 项 、检 验 项 目和 方 法 。 样值 应在 一０． ～＋０． １ １范 围内 。若检 查的 感 器 开 口三 角形 绕 组 的 极 性 端 应 与 装 置 巾 结 果 不 符 合 要 求 ， 应进 行 调 整 。 则 ３ 变 换器 的极性 端 相连 。 目前 ， 力系统 Ｕ 电
坏。
２
．
１注意事项
２硬 件 电路 的主 要检 查项 目及方 法
３１ 的采 样博 完 全 一致 ， 瞬 时 值 人小相 同 ， 正 确 ，断 路 器是 否 跳 闸 。 若 信 号 输 出不 正 极 性 一 致 。 ⑤ 在 检 验 屏 内 配 件 及 线 路 时 ， 电 压 、 确 ，可 以从 端 子 排 上 检 查 对 应 继 电器 的 常 ②检 查 ３Ｕ 接 线 正确 性 的 方法 。 电流应从屏上端子排上 加人。 开 接 点是 否接 通 ， 检 查 对 应 电 路 的 各 芯 再 如图 ｌ ａ ， 非 极性 端接 地 的情 断 （）对 ⑥ 试 验 接 线 应 保 证 在 模 拟 短 路 时 电 压 片及 其 它 元 件 是 否 损 坏 。 开 Ｉ 端与 ｌ Ｄ６端 子 的连线 、 而将 ｓ Ｙａ端 ｝ 一 ｊ 和电流变化的同时性 。 ② 开 关 量 输 人 回路 。 用微 机 保 护 装 置 ｌ Ｄ６连接 ， 看采样 值 。营 ３ 与 ＵＡ 符 合 查 Ｕ ⑦ 在 运 行 状 态 下 需 断 开 电 流 、 电压 线 的 ２ Ｖ电源 分别 点接各 个 ＣＰ 插 件上 引入 同相 位 关 系 ， ４ Ｕ 则说 明接 线 确 。 如 图 Ｊ １） 】， ｆ 时 ，应 保证 电流 互 感器 二次线 不 开路 ，电压 开 关量 的端 子 ， 重瓦 斯 、轻 瓦斯 、断路 器 对极性 端接 地 的情况 ． 如 同样 断 开 Ｉ 端 与 １ Ｊ Ｉ４ 互 感器二次线不短路 。 位 置 等 ，检 查 保 护 装 置 和 后 台 是 否 呼 唤 相 端 子 的连接 ， ｓＹａ蝙 ｌ 将 ｎ４连 接 ， 裔采 应的信号 。 样 值 。接线 正 确时 ， ｌ Ｕ Ａ 应待 台同相 ３Ｕ 与

继电保护面试参考题1、为什么220KV及以上系统要装设断路器失灵保护，其作用是什么？答题要点：220KV及以上的输电线路一般输送的功率大，输送距离远，为提高线路的输送能力和系统的稳定性，往往采用分相断路器和快速保护。

由于断路器存在操作失灵的可能性，当线路发生故障而断路器又拒动时，将给电网带来很大威胁，故应装设断路器失灵保护装置，有选择地将失灵拒动的断路器所连接母线的断路器断开，以减少设备损坏，缩小停电范围，提高安全稳定性。

2、发电机失磁后，对系统和发电机本身有何不良影响？答题要点：(1)、发电机失磁后，δ角在90°以内时，输出功率基本不变，无功功率的减少也较缓慢。

但δ≥90°时，发电机将从系统吸收无功功率。

(2)、若发电机正常运行时向系统送无功功率Q1失磁后，从系统吸收无功功率为Q2，则系统将出现Q1+Q2的无功差额，从而引起电压下降，当系统无功不足时，电压下降严重，有导致系统电压崩溃的危险。

(3)、发电机失磁后会导致失步运行，出现转差频率f的电流，从而产生附加温升，危及转子安全。

(4)、发电机失磁后，由于异步运行，定、转子都将受到较大的冲击力，又因转速较高，机组将受到很大的振动。

3、逆功率保护的基本原理？答题要点：逆功率保护是反应大型汽轮机与系统并列运行时由于汽轮机快速停汽或汽压消失，使发电机变为电动机状态的一种保护装置。

在汽轮机汽门关闭后，发电机转为电动机运行时，要从电力系统吸收有功功率。

由于鼓风损失，汽轮机尾部叶片有可能过热，一般只允许运行几分钟。

逆功率保护一般整定在（1%~5%）Pe，经1-3分钟延时后用于跳闸。

4、变压器的瓦斯保护在运行中应注意什么问题？答题要点：瓦斯继电器接线端子处不应渗油，端子盒应能防止雨、雪和灰尘的侵入，电源及其二次回路要有防水、防油和防冻的措施，并要在春秋二季进行防水、防油和防冻检查。

5、电压互感器故障对继电保护有什么影响？答题要点：电压互感器二次回路经常发生的故障有：熔断器熔断，隔离开关辅助接点接触不良，二次接线松动等。

继电保护试题一、选择题1.大型汽轮发电机要装设逆功率保护，目的是（B）（A防止主汽门突然关闭后，汽轮机反转(B)防止主汽门关闭后，长期电动机运行造成汽轮机尾部叶片过热(C)防止主汽门关闭后，发电机失步(D)防止主汽门关闭后，发电机转子过热2. 电磁式测量仪表，可以用来测量（C）（A）直流电（B）交流电（C）交、直流电（D）高频电压3. 开口三角形绕组的额定电压，在小接地系统中为（B）（A）100/√3V （B）100/3V （C）100V （D）√3×100V4. 发电机在电力系统发生不对称短路时，在转子中会感应出（B）电流。
