石油钻井固控主要设备及作用第一篇：石油钻井固控主要设备及作用石油钻井固控系统的主要设备及作用钻井液固控系统对钻井作业所起的的积极作用越来越大，钻井液固控系统的主要设备及作用都有哪些呢？钻井液固控系统的主要设备:钻井液的主要固控设备有：钻井液振动筛、真空除气器、旋流除砂器、除泥器、钻井液离心机等。
钻井液固控设备的净化流程大致是：井口（返出的钻井液）→钻井液振动筛→真空除气器→钻井液除砂器→除泥器→钻井液离心机→净化的钻井液返回井口1）钻井液振动筛：钻井液作为钻井液处理的第一级固控设备，作用是清除钻井液中的岩屑等其他有害固相颗粒，钻井液选用不同数目的筛网控制分理颗粒的大小，主要是大于74微米的固相颗粒。
2）旋流分离器（除砂器、除泥器）：除砂器是钻井液的二级净化设备，除砂器主要是清除大于44~74微米砂粒。
除泥器主要用来对钻井液进行三级净化，除泥器主要作用于15~44微米以上的泥质固相颗粒。
也可根据钻井液的实际情况选用微型旋流器，主要用于分离2~4微米以上的泥质固相颗粒。
3）钻井液分离机：钻井液作用是控制井液中的粘土颗粒，控制钻井液的固相，去除非加重钻井液的固相含量，回收加重钻井液中的重晶石。
钻井液离心机主要作用于2~44微米的固相颗粒。
4）真空除气器：真空除气器主要是清除侵入钻井液的气体，它本不属于固控范围。
但由于气侵对于钻井液的比重、粘度性能、密度有很大的危害，因此通常情况下都会使用除气装置。
石油钻井固控设备及固控系统是将对井口返回地面的钻井液（泥浆）进行处理回收的设备及系统。
固控系统可以将由井口返回地面的（泥浆）里面的大的钻屑、重晶石及其他的大固体颗粒进行有效的分离，处理过的钻井液（泥浆）可以重复使用。
从而降低钻井的成本，并且有利于环境保护。
第二篇：石油钻井主要设备（xiexiebang推荐）石油钻井主要设备、设施及其使用安全技术要求发布时间：2010-02-07 05:35:36 查看：5次字体：【大中小】石油钻井用的钻机是一套联合机组。
固控设备简介用于清除钻井液中“无用固相”的固控设备有刮泥器、振动筛、除砂器、除泥器、清洁器、除气器和离心机等。
近年来还成功应用了“综合自控钻井液系统”，自控系统包括固控设备自控监视器、钻井液处理剂自动加料器和主要钻井液性能指标连续监测器，这三部分由中心监视和综合控制系统进行调正、监控、操作。
“综合自控钻井液系统”的应用不仅保证了钻井液性能的图1刮泥器平稳、合格，也为海上作业特别是高温高压地区的海上作业安全提供了可靠保证。
1.刮泥器刮泥器主要用来处理上部地层大块软质泥岩及泥球,作为钻井液固控的预处理装置来减轻振动筛处理的压力。
刮泥器如图1所示。
2.振动筛振动筛使用的好坏直接影响下一级固控设备的效果。
振动筛网的选择需要考虑泵排量、筛网面积、固相浓度和钻井液粘度等因素，以提高其分离效果。
应尽可能选择使用较细的筛网，通常以钻井液覆盖筛网面积的70%〜80%为宜，不允许返出钻井液不通过振动筛循环。
振动筛按振动类型分为非均衡椭图2非均衡圆运动振动筛图3圆形运动振动筛图4直线运动振动筛图5平动（均衡）椭圆振动筛圆运动振动筛、圆形运动振动筛、直线运动振动筛和平动（均衡）椭圆振动筛等。
海上目前使用的多为直线运动振动筛和平动椭圆振动筛。
1）非均衡椭圆运动振动筛将一个旋转振动器远离振动筛的重心，那么筛架末端的运动轨迹为椭圆形，振动器下方的运动轨迹为圆形。
优点：平均输送速度大于圆形振动的振动筛；缺点：振动筛过长时，会出现倒流，这就要求筛箱倾斜一个角度，使得处理钻井液的量减少。
2）圆形运动振动筛激振器位于筛箱质心。
筛箱作圆形振动时，筛箱的纵向和横向加速度相等。
优点：钻井液的处理量大，筛网上没有钻屑堆积现象：缺点：钻屑的透筛率高，净化效果差。
3）直线运动振动筛两根带偏心块的主轴作同步反向旋转产生直线振动，直线振动的加速度平衡作用于筛箱，筛网受力均匀。
优点：筛网的寿命长，处理钻井液的量大、均步度好；缺点：易出现"筛糊"现象，造成处理量下降，在使用超细目筛网时处理量不满足要求。
钻井液固相控制技术及设备第一章钻井液中的固相及其影响第一节概论钻井液是钻井过程中使用的循环流体，它是液体固体和化学处理剂的混合物。
钻井液中的固体颗粒分为有害固相和有用固相，岩屑是钻井中的最主要的有害固相。
有害固相在钻井过程中将影响钻井液的物理性能，使钻井液的密度、粘度、动切力、失水、泥饼、研磨性、粘滞性、流动阻力增加，其结果导致损害油气层，降低钻速，增加钻盘扭矩，起下钻遇阻，粘附卡钻，井漏井喷等井下复杂情况，对钻井液循环系统造成磨损。
第二节钻井液的作用与组成一、 作用：1、清洗井底2、携带岩屑3、冷却和润滑钻头及钻柱4、形成泥饼保护井壁5、控制与平衡地层压力6、悬浮钻屑和加重剂沉砂7、提供地层资料保护油气储层防止伤害8作为动力液传递水功率。
二、 钻井液组成1、水－淡水、盐水、咸水和饱和盐水2、膨润土－钠膨润土，钙膨润土3、化学处理剂－无机类、有机类、表面活性剂类、高分子聚合物类4、油－轻质油或厚油类5、加重剂－重晶石类、赤铁矿6、气－空气、天然气，三、 液相选择的原则选择何种液相主要取决于对所钻地层需要的抑制作用。
液相抑制能力强可防止流体减少和活性固体的膨胀，抑制地层的造浆。
第三节固相颗粒粒度的影响（固相颗粒粒度通常指颗粒的大小尺寸）一、固相颗粒粒度对钻速的宏观影响宏观上钻井液中不同性质的固相颗粒对钻速影响不同，小于1微米的胶体要比粗颗粒的影响更严重，在固相量大于6%时，分散性钻井液细颗粒与不分散钻井液细颗粒固相对钻速的影响几乎一样，当固相含量低于6%时，不分散钻井液比分散钻井液的钻速要高，固相含量越低，钻速差别越大，这是因为固相含量低于6%时，分散性钻井液中的胶体颗粒所占的百分比越大。
二、 固体颗粒粒度的微观影响任何水基钻井液中的颗粒，其表面都吸附水分子，自由液体受到约束。
钻井液中的钻屑在钻井循环中不断破裂，其表面积不断增加，因而增加了吸附的水分子。
一个小颗粒被立体型分裂后，颗粒变为多少倍，表面积就增加多少倍。

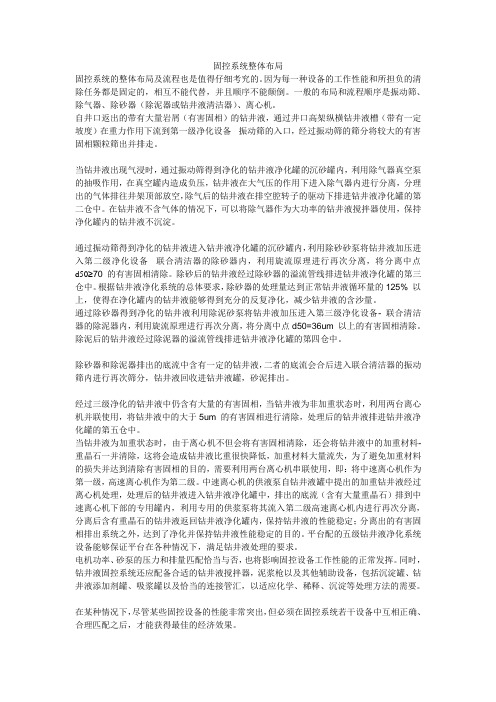

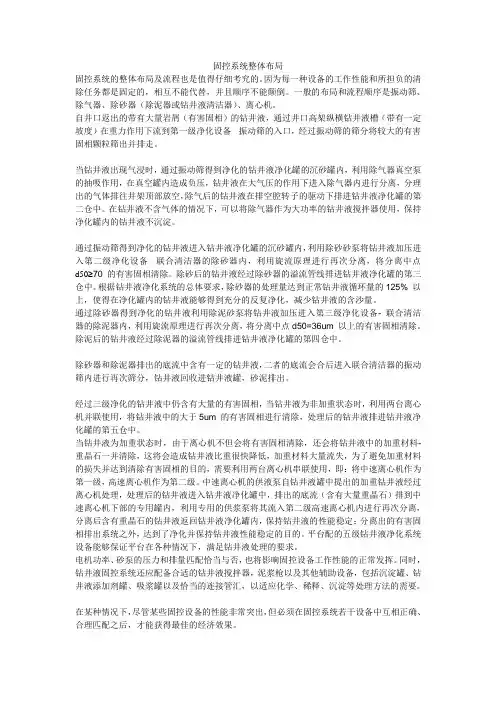

固控系统整体布局固控系统的整体布局及流程也是值得仔细考究的。
因为每一种设备的工作性能和所担负的清除任务都是固定的，相互不能代替，并且顺序不能颠倒。
一般的布局和流程顺序是振动筛、除气器、除砂器（除泥器或钻井液清洁器）、离心机。
自井口返出的带有大量岩屑（有害固相）的钻井液，通过井口高架纵横钻井液槽（带有一定坡度）在重力作用下流到第一级净化设备- 振动筛的入口，经过振动筛的筛分将较大的有害固相颗粒筛出并排走。
当钻井液出现气浸时，通过振动筛得到净化的钻井液净化罐的沉砂罐内，利用除气器真空泵的抽吸作用，在真空罐内造成负压，钻井液在大气压的作用下进入除气器内进行分离，分理出的气体排往井架顶部放空，除气后的钻井液在排空腔转子的驱动下排进钻井液净化罐的第二仓中。
在钻井液不含气体的情况下，可以将除气器作为大功率的钻井液搅拌器使用，保持净化罐内的钻井液不沉淀。
通过振动筛得到净化的钻井液进入钻井液净化罐的沉砂罐内，利用除砂砂泵将钻井液加压进入第二级净化设备- 联合清洁器的除砂器内，利用旋流原理进行再次分离，将分离中点d50≥70 的有害固相清除。
除砂后的钻井液经过除砂器的溢流管线排进钻井液净化罐的第三仓中。
根据钻井液净化系统的总体要求，除砂器的处理量达到正常钻井液循环量的125% 以上，使得在净化罐内的钻井液能够得到充分的反复净化，减少钻井液的含沙量。
通过除砂器得到净化的钻井液利用除泥砂泵将钻井液加压进入第三级净化设备- 联合清洁器的除泥器内，利用旋流原理进行再次分离，将分离中点d50=36um 以上的有害固相清除。
除泥后的钻井液经过除泥器的溢流管线排进钻井液净化罐的第四仓中。
除砂器和除泥器排出的底流中含有一定的钻井液，二者的底流会合后进入联合清洁器的振动筛内进行再次筛分，钻井液回收进钻井液罐，砂泥排出。
经过三级净化的钻井液中仍含有大量的有害固相，当钻井液为非加重状态时，利用两台离心机并联使用，将钻井液中的大于5um 的有害固相进行清除，处理后的钻井液排进钻井液净化罐的第五仓中。
钻井固控设备导言：钻井是石油工业中极其重要的环节之一，其中的固控过程起到了至关重要的作用。
钻井固控设备是指用于控制井口压力、固定井口环空封隔及排除在钻井过程中产生的井涌和井塌等不稳定情况的设备。
本文将介绍钻井固控设备的类型、功能及其在钻井过程中的应用。
一、钻井固控设备的类型1. 钻井液净化设备钻井液净化设备主要是为了保持钻井液的清洁和稳定性，防止钻井液中出现固相颗粒以及其他杂质。
常见的钻井液净化设备有旋流器、振动筛、除砂器等。
旋流器通过内部的旋涡作用，将液体和固体颗粒通过离心力的作用分离，从而实现对钻井液的固相颗粒分离。
振动筛则是通过振动筛网的筛分作用，将细小的固体颗粒筛选出来。
除砂器则可以过滤掉钻井液中的大颗粒固体。
2. 环空井控设备环空井控设备也是钻井固控设备的重要组成部分，主要用于控制井口环空的压力以及隔绝井底不稳定层。
常见的环空井控设备有防喷器、防漏器、盲井栓等。
防喷器通过调节井口环空压力，防止井涌的发生。
防漏器则可以隔离井下的不稳定层，防止其向井上传导。
盲井栓则是用于临时关闭井口的装置，主要用于钻井中暂停作业时的井口封堵。
3. 排胶设备排胶设备主要是用于清除井内的固相胶体物质，防止其对钻井过程产生不良影响。
常见的排胶设备有真空泵、抽胶器、膨润土分离器等。
真空泵通过负压作用将井内的胶体物质吸出，从而实现了排胶的目的。
抽胶器则是通过活塞的作用将井口胶体物质抽出。
膨润土分离器可以将膨润土与水分离，避免膨润土在钻井过程中形成胶体。
二、钻井固控设备的功能1. 控制井口压力钻井过程中，由于井压和地层压力的相互作用，井口压力可能会突然增大，甚至发生井涌。
钻井固控设备可以通过调节井口环空的压力，以保持在安全范围内。
2. 隔离井底不稳定层地层中存在不少不稳定层，如含水层和含油层等。
这些不稳定层有可能导致井底塌陷或井涌，对钻井过程产生不利影响。
钻井固控设备可以隔离井底不稳定层，确保钻井过程的稳定性。
3. 排除井涌和井塌井涌和井塌是指地层在钻井过程中不稳定，导致其向井眼中流入的现象。

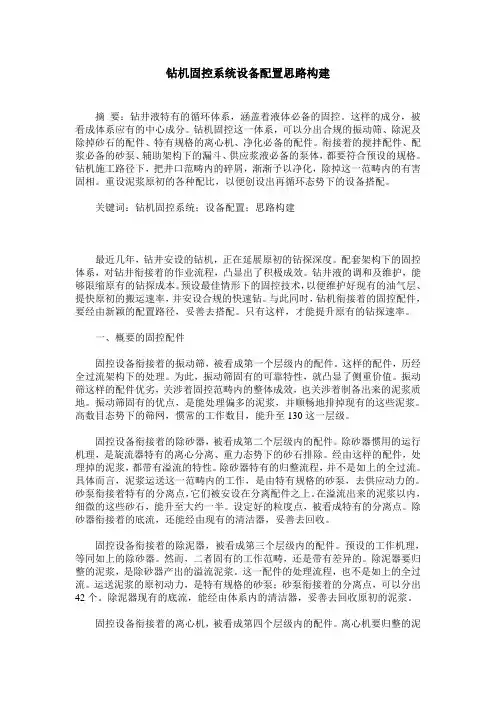

钻机固控系统设备配置思路构建摘要：钻井液特有的循环体系，涵盖着液体必备的固控。
这样的成分，被看成体系应有的中心成分。
钻机固控这一体系，可以分出合规的振动筛、除泥及除掉砂石的配件、特有规格的离心机、净化必备的配件。
衔接着的搅拌配件、配浆必备的砂泵、辅助架构下的漏斗、供应浆液必备的泵体，都要符合预设的规格。
钻机施工路径下，把井口范畴内的碎屑，渐渐予以净化，除掉这一范畴内的有害固相。
重设泥浆原初的各种配比，以便创设出再循环态势下的设备搭配。
关键词：钻机固控系统；设备配置；思路构建最近几年，钻井安设的钻机，正在延展原初的钻探深度。
配套架构下的固控体系，对钻井衔接着的作业流程，凸显出了积极成效。
钻井液的调和及维护，能够限缩原有的钻探成本。
预设最佳情形下的固控技术，以便维护好现有的油气层、提快原初的搬运速率，并安设合规的快速钻。
与此同时，钻机衔接着的固控配件，要经由新颖的配置路径，妥善去搭配。
只有这样，才能提升原有的钻探速率。
一、概要的固控配件固控设备衔接着的振动筛，被看成第一个层级内的配件。
这样的配件，历经全过流架构下的处理。
为此，振动筛固有的可靠特性，就凸显了侧重价值。
振动筛这样的配件优劣，关涉着固控范畴内的整体成效，也关涉着制备出来的泥浆质地。
振动筛固有的优点，是能处理偏多的泥浆，并顺畅地排掉现有的这些泥浆。
高数目态势下的筛网，惯常的工作数目，能升至130这一层级。
固控设备衔接着的除砂器，被看成第二个层级内的配件。
除砂器惯用的运行机理，是旋流器特有的离心分离、重力态势下的砂石排除。
经由这样的配件，处理掉的泥浆，都带有溢流的特性。
除砂器特有的归整流程，并不是如上的全过流。
具体而言，泥浆运送这一范畴内的工作，是由特有规格的砂泵，去供应动力的。
砂泵衔接着特有的分离点，它们被安设在分离配件之上。
在溢流出来的泥浆以内，细微的这些砂石，能升至大约一半。
设定好的粒度点，被看成特有的分离点。
除砂器衔接着的底流，还能经由现有的清洁器，妥善去回收。
