沈阳博林特MPK708C 10-电机整定（异步） 10-电机整定（异步）本章讲述异步电机的自整定。
（现场需要进行电机自整定操作时，执行以下调试过程）。
10.1异步机整定： (1) 下电、将478与519短接 (2) 上电，这时输出侧接触器4KM1吸合 (3) 按照电机铭牌设定以下参数：打开菜单STARTUP/Startup config/Enter Setup Mode As设定相应MOTOR DADA参数或Drive DATA参数。
同时4KM2吸合。
(4) 将ENA 与 24V短接。
(5) 之后打开菜单STARTUP/Startup config/Enter Setup Mode As/autotune，点击操作complete still autotune按钮。
(6) 自学习开始，大约进行5分钟。
(7) 变频器操作界面显示“End”，学习结束。
(8) 退出菜单过程中在menus/Startup路径下操作Load setup选择YES-ENTER。
(9) 在menus/Startup/SaveConfig路径下存盘。
进行自学习参数存储。
(10) 学习结束后，下电，恢复变频器、接触器原接线。
10.2同步机整定步骤： A、同步机电流整定(1) 下电、将478与519短接。
(2) 上电，这时输出侧接触器4KM1、4KM2吸合 (3) 按照电机铭牌设定以下参数：打开菜单STARTUP/Startup config/Enter Setup Mode Br（同步）设定相应MOTOR DADA参数或Drive DATA参数。
同时4KM2吸合。
(4) 将ENA 与 24V短接。
(5)之后打开菜单STARTUP/Startup config/Enter Setup Mode As，点击操作CurrReg autotune按钮。
(6) 自学习开始，大约进行5分钟。
(7)变频器操作界面显示“End”，学习结束。
MPK708A主控系统调试规范1 范围本标准规定了沈阳博林特电梯有限公司（以下简称公司）BLT-QS型电梯MPK708A主控系统的调试程序、参数设定以及调试注意事项。
本标准适用于公司生产的额定速度不大于2.5m/s的QS型电梯MPK708A主控系统的调试。
2 注意事项2.1 调试前应对应检查井道，确认电梯部件安装完毕，井道内无障碍物。
2.2 调试前应检查底坑无水，井道壁无渗漏。
2.3 调试前应检查机房温度、湿度合乎要求，地面无积水，无渗漏。
2.4 调试前应检查机房布局是否合理，照明开关进门可及。
2.5 调试前应对控制柜内各器件进行检查，器件是否完好，连线是否松动。
2.6 调试前应仔细检查各接插件/电缆连接是否正确，有无松动。
接插件或线连接处线缆不得受力。
2.7 调试前应在各厅站门口放置显著标识，以防外部人员误入电梯发生意外。
2.8 调试过程中非调试人员严禁进入机房，正常运行后钥匙交专人保管。
2.9 调试过程中如需切断电源，应在开关处悬挂或粘贴明显标识，禁止合闸，以免危及安全。
2.10 调试过程中应对主调试人发出的每项指令加以重复，无误后方可执行，以免造成失误。
2.11 调试过程中需长时间在井道工作，应将机房地板孔洞遮盖，以防落物伤人。
2.12 调试过程中如需进入井道应带安全帽。
2.13 调试过程中任何人不得私自进入底坑或上轿顶。
2.14 轿顶调试人员严禁倚靠护栏或将一只脚踏在轿顶，另一只脚踏在井道中任何固定物上。
2.15 轿顶调试人员严禁将身体各部位伸出轿顶范围，以免挤伤。
2.16 轿顶调试人员应随时注意对重与轿顶的相对距离。
2.17 底坑调试人员应随时注意对重的下落位置。
2.18 底坑调试人员绝对禁止在对重正下方停留。
2.19 调试过程中严禁将如安全窗、安全钳、门连锁等开关机械方式或电气短接后运行。
2.20 当底坑超过1.5m 时，应借助梯子或高凳上下，严禁攀附随线和轿底或其他部位。
2.21 调试过程中行灯应使用系统提供的24V 安全电压。
Y L-708-B型火灾自动报警及消防联动控制系统实训指导手册(总71页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--亚龙YL-708-B型火灾自动报警及消防联动控制系统实践指导手册中国·亚龙科技集团有限公司浙江亚龙教育装备股份有限公司目录一、设备概述............................................. 错误!未定义书签。
二、模块外型与尺寸....................................... 错误!未定义书签。
三、主体配置............................................. 错误!未定义书签。
四、实验内容............................................ 错误!未定义书签。
五、实训项目............................................ 错误!未定义书签。
六、项目实训............................................. 错误!未定义书签。
1.708-B-A型中心监控主机模块........................ 错误!未定义书签。
（1）设备概述 ...................................... 错误!未定义书签。
（2）控制中心配置清单 .............................. 错误!未定义书签。
（3）火灾报警主机控制器接线端子说明 ................ 错误!未定义书签。
2.708-B-B型探测报警模块............................. 错误!未定义书签。
（1）设备概述 ...................................... 错误!未定义书签。
MPK708C系统电梯故障手册编制：审核：MPK708C系统电梯故障手册电梯在调试过程中会出现各种故障，系统的故障记录信息是问题分析，解决的有效途径，本手册详细介绍了MPK708C电梯控制系统、SIEI变频器提供的各种故障信息及分析解决问题的方。
一、MPK708C控制器故障记录图例：1、Ｅ１： Security circuit opened解释：安全回路断开原因：变压器TC2保险丝熔断安全回路有开关路动作安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停开关动作解决办法：更换保险丝检查限速器、上/下极限、断绳、缓冲器、安全钳开关检查安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停动作故障显示及恢复方法：楼层显示器可显示，微机记录故障，安全回路恢复正常即可复位故障。
2、Ｅ２：Door Lock Opened Or Error解释：门锁故障原因：关门时厅/ 轿门锁不通，超时关门运行时厅/ 轿门锁断开，电梯急停主控器检测点故障解决办法：检查门机检查轿顶板PM709输入输出信号动作是否准确主控器I3.1 , I3.2 输入信号是否正确检查厅/轿门联锁及线路故障显示及恢复方法：楼层显示器可显示，微机记录故障，门锁信号恢复正常即可复位故障。
出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。
3、Ｅ３： Can’t Find the Leveling Point解释：电梯减速后超过10秒检测不到门区信号原因：门区开关损坏平层板插入深度少解决办法：更换门区开关平层板至少插入开关2/3故障显示及恢复方法：楼层显示器显示，微机记录故障，检修复位。
4、Ｅ４： Can’t Find the Deceleration Point解释：检测不到减速点原因：换速（双稳态）开关故障换速磁铁位置错误变频器分频卡输出脉冲错误或有干扰参数time/floor protect错误解决办法：检查换速（双稳态）开关，并更换调整磁铁位置，磁铁距离开关水平距离6+1mm-通过主控器显示界面观察脉冲信号变化是否正常检测变频器分频模块调整加大time/floor protect参数（默认13S）故障显示及恢复方法：楼层显示器可显示，微机记录故障，出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。
柏林特qs8500 (MPK-708C)宁波申凌门机调试资料2.2.1 、接线门机接线为 9 针接插件连接，见下图注：如出厂没有门机连接电缆，按照上图接线2.2.2.门机的检查和调试（1）合上机房电源箱空气开关QF1、QF3。
（2）合上控制柜空气开关QF2、QF5。
（3）复原控制柜急停开关。
（4）合上门机电源开关，将轿顶检修/正常开关转至检修位置。
（5）检查变频门机板电源端子之间（端子14、15）的电压应为220V±7%VAC。
（6）按照门机说明书进行门机调试。
（7）检查开，关门动作。
A.将轿顶检修转换开关设置为检修状态, 门处于关闭状态。
1.用短接线短接616和614，门机执行开门动作。
2.用短接线短接616和615，门机执行关门动作。
3.让门处于完全打开位置，手按轿顶上或下行按钮，此时门机应自动关闭。
B.也可以将门机设置成自动状态，门处于关闭状态。
C.用手按开门KA7继电器，门机执行开门动作（注意安全）。
D.用手按关门KA6继电器，门机执行关门动作（注意安全）。
E.让门处于完全打开位置，手按轿顶上或下行按钮，此时门机应自动关闭。
（8）检查开，关门到位动作A、使电梯停在平层位置，把检修/正常开关转到正常位置，门处于关闭状态。
B、观察液晶操作器上应显示自动状态。
C、让液晶操作器处于输入状态监视栏观察：开门到位TX0右边应显示“※”，关门到位TX1右边应显示“—”。
D、用手按开门KA7继电器，门机执行开门动作，开门到位后TX0右边显示“—”，TX1右边应显示“※”。
E、用手按关门KA6继电器，门机执行关门动作，关门到位后TX0右边显示“※”，TX1右边应显示“—”。
（9）门机的开关、端子功能简述（宁波申菱变频门机，其他门机参照相应的使用手册）1、调试切换开关当该开关置于调试状态时，系统对外部信号不响应，按下手动关门开关或手动开门开关时，门机按要求关门或开门；当开关置于系统状态时，系统由外部信号控制，手动关门开关及手动开门开关不起作用。

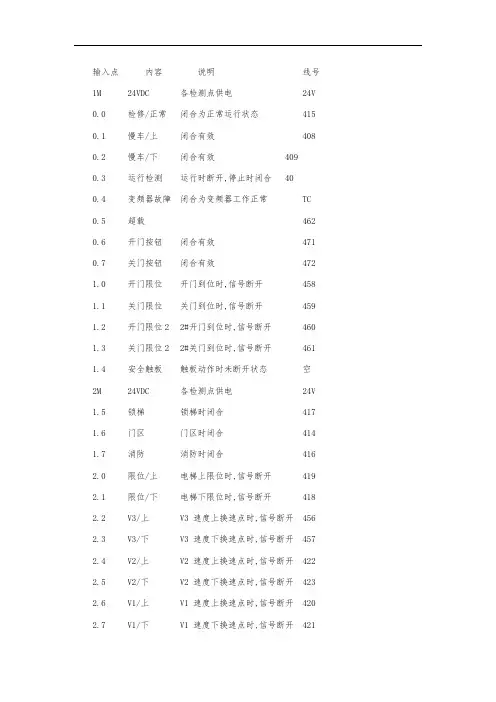

输入点内容说明线号1M 24VDC 各检测点供电24V 0.0 检修/正常闭合为正常运行状态415 0.1 慢车/上闭合有效408 0.2 慢车/下闭合有效4090.3 运行检测运行时断开,停止时闭合400.4 变频器故障闭合为变频器工作正常TC 0.5 超载462 0.6 开门按钮闭合有效4710.7 关门按钮闭合有效4721.0 开门限位开门到位时,信号断开458 1.1 关门限位关门到位时,信号断开459 1.2 开门限位2 2#开门到位时,信号断开460 1.3 关门限位2 2#关门到位时,信号断开461 1.4 安全触板触板动作时未断开状态空2M 24VDC 各检测点供电24V 1.5 锁梯锁梯时闭合417 1.6 门区门区时闭合4141.7 消防消防时闭合4162.0 限位/上电梯上限位时,信号断开419 2.1 限位/下电梯下限位时,信号断开418 2.2 V3/上V3 速度上换速点时,信号断开456 2.3 V3/下V3 速度下换速点时,信号断开457 2.4 V2/上V2 速度上换速点时,信号断开422 2.5 V2/下V2 速度下换速点时,信号断开423 2.6 V1/上V1 速度上换速点时,信号断开420 2.7 V1/下V1 速度下换速点时,信号断开4213.0 厅门/轿门继电器检测厅门/轿门关闭时有效空3.0 110VAC零地线安全回路与厅门回路检测公共点1193.1 厅门锁110VAC检测厅门锁5193.2 轿门锁110VAC 检测轿门锁U43.3 安全回路110VAC 检测安全回路513输出点519478484483第二个插子共七个空脚24V空空空474REVFWD空24VENAV3V2V1V0VN空空空0V24V0V24V空空门机 XP18 - XP18a 定义插针号内容线号1 220V电源1142 220V电源1153 开门限位4314 关门限位4325 开门信号4336 关门信号4347 0V 0V8 开关门COM 4259 PE门电机变频器 220VAC 两相电源PLC:输入端子:X2-开门信号X3-关门信号PLC:输出端子:Y7-开门到位Y4关门到位西威变频器各引脚定义引脚线号定义12 ENA 使能信号,高电平有效,同时也可规划13 FWD 正转,可编程输入,出厂默认正转14 REV 反转,可编程输入,出厂默认反转15 V0 外部故障,可编程输入,出厂默认外部故障16 0V 公共点,输入输出的参考点,端子12-15 36-39 41-42 注：16 与 18点同为 0V，用封线短接，18 空0V，+24V电源输出参考点端子1919 空+24V out，+24V电源输出参考点端子 18，27，28 21 22 23 24 2526 空BU 制动单元命令，参考点 2727 空0V 24 制动单元命令参考点28 RESERVED29 RESERVED36 V1 多段速选择0，可编程输入，默认设置：多段速037 V2 多段速选择1，可编程输入，默认设置：多段速138 V3 多段速选择2，可编程输入，默认设置：多段速239 VN 故障复位，可编程输出，默认设置：故障复位41 314 驱动器就绪，可编程输出，默认：驱动器就绪42 零速，可编程输出，默认设置：零速46 24V 数字输出端子41，42 电源，参考点1678 空电机PTC过热测量79 空电机PTC过热测量注：78-79 用色敏电阻短接R（1K）80 0V 变频器故障82 311 变频器故障83 0V 抱闸反馈85 310 抱闸反馈。
电梯调试手册（适用MPK708/A/AC系统）电梯调试手册（Q/BLT 2008-2012）本手册所阐述的内容仅提供给博林特电梯有限公司调试、维保人员经培训合格后使用。
为了您个人及他人的安全，请勿执行您无资格执行和没有认证的工艺步骤。
本手册包括的所有图纸和信息属沈阳博林特电梯有限公司财产，不能任意直接或间接地传播、公开、并损坏沈阳博林特电梯有限公司的利益。
本手册严禁以任何理由私自复印，若调试人员离开本公司，应及时将资料交还沈阳博林特电梯有限公司。
调试人员在调试前应仔细阅读本手册，调试过程严格按照本手册程序执行。
在调试过程中应穿着电工绝缘鞋、工作服等防护衣物，并应保证在每个现场至少有一套调试工具。
本手册适用于采用MPK708A控制系统的乘客电梯电气调试，适用于控制柜、曳引机、编码器在出厂时进行了配套调试工作的电梯系统。
本手册需要配套以下文件使用：1、门机系统的调试标准见《门机使用手册》。
2、《电气安装手册》（编号BLT-Q20120112）。
3、《电梯标准参数设置》（由软件和配套整梯梯速参数表组成）。
电梯安全关系重大，因此要求每位调试人员工作认真仔细，决不放过任何疑点或进行危险操作！在调试过程中发现问题可以及时与电气设计室联系。
电话:86-24-25162795编制：王威校对：于春梅一、主控制器显示和菜单设定：（1）、显示如果稳压电源G1、G2的输出正确。
主控制器显示操作主页：按一下Enter键，将进入到主控制器的主界面中：以下是左下角状态的对应说明：自动（AUTO）检测（TEST）消防（FIRE）地震（SEISM）司机（MANUAL）满载（FULLY）超载（OVER）轻载（LIGHT）自学习（LEARNNING）锁梯（LOCK）以下是右下角状态的对应说明：开门（OPEN）关门（CLOSE）（2）、菜单在主界面中，按一下Enter键即可以进入选择主菜单的模式，例如：菜单序号中：第一位数字表示主菜单，第二位数字表示主菜单下的相应子菜单。
MPK708A主控系统电梯运行小区监控系统使用手册博林特电梯目录第一章系统简介 (3)第二章安装说明 (4)2.1系统接线 (4)2.2软件安装： (5)第三章主界面的使用 (12)第四章远程电梯操作器主界面 (14)第五章电梯运行监视器 (17)第六章系统设置 (22)第七章CanBus通讯控制器界面 (28)第一章系统简介小区电梯运行监控系统作用为: 通过现场工业总线CanBus，与电梯控制器通信，建立工控机与电梯控制器间的双向通信，实现了如下的功能。
•实现对小区电梯的集中、统一、智能化监控•实现了对单一电梯所有状态的实时监控、显示•实现了对小区所有电梯的实时控制•实现了对电梯控制器进行故障实时监控、故障诊断、及时通知维修人员•实现了电梯历史故障查询、分析与统计•可对电梯控制器运行参数进行查询使用本软件，不但可以减少现场维护工作量，同时降低了产品维护成本，对提高企业经济效益很有帮助。
第二章安装说明系统接线注：连线都采用屏蔽线，图中细线表示两根通信线，粗线表示四芯线。
CAN 中继器端口说明:注意：CAN 口采用4芯CAN 线连接时，DC24V 无需接线，只有在CAN 口 无DC24V 时，才在DC24V 加电源。
软件安装：本软件运行在PⅢCPU 或更高的处理器上；建议安装128M 或更高的存；由于有部分动画显示，需安装32M 或更高的显存的显卡；为获取更多的实时信息，建议设置1024×768的分辨率 ，以取得更好的显示效果。
1、点击安装文件GEMsetup.exe 。
将弹出如下的语言选择下拉框，用户先选定语言种类。
然后点击“确定”按钮，进入下一步。
图12、选择语言后，将弹出如下的安装进度条，请用户认真阅读进度条上的条款。
如果想停止安装请点击“取消”按钮。
图2CAN1口十 CAN2口CAN 口3电源一OT-023、安装向导进度条过后，将弹出如下的确认对话框，如果用户确认要安装，点击“下一步”按钮。
