轴承锻造基础知识

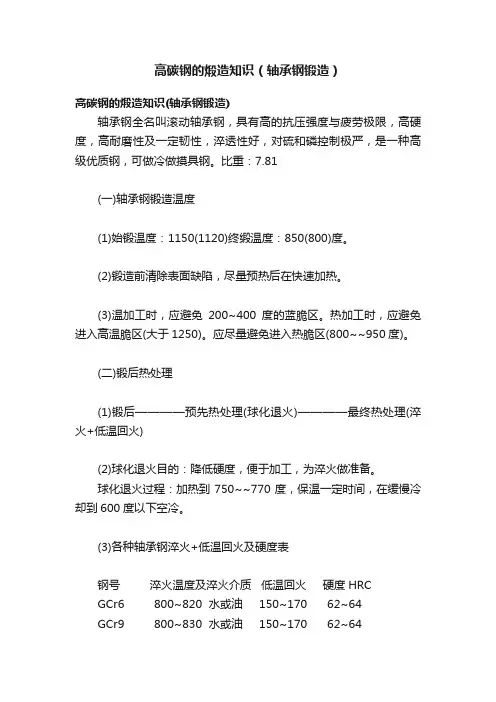

高碳钢的煅造知识（轴承钢锻造）高碳钢的煅造知识(轴承钢锻造)轴承钢全名叫滚动轴承钢，具有高的抗压强度与疲劳极限，高硬度，高耐磨性及一定韧性，淬透性好，对硫和磷控制极严，是一种高级优质钢，可做冷做摸具钢。

比重：7.81(一)轴承钢锻造温度(1)始锻温度：1150(1120)终缎温度：850(800)度。

(2)锻造前清除表面缺陷，尽量预热后在快速加热。

(3)温加工时，应避免200~400度的蓝脆区。

热加工时，应避免进入高温脆区(大于1250)。

应尽量避免进入热脆区(800~~950度)。

(二)锻后热处理(1)锻后————预先热处理(球化退火)————最终热处理(淬火+低温回火)(2)球化退火目的：降低硬度，便于加工，为淬火做准备。

球化退火过程：加热到750~~770度，保温一定时间，在缓慢冷却到600度以下空冷。

(3)各种轴承钢淬火+低温回火及硬度表钢号淬火温度及淬火介质低温回火硬度HRCGCr6 800~820 水或油 150~170 62~64GCr9 800~830 水或油 150~170 62~64GCr9SiMn 810~820 水或油 150~160 62~64GCr15 820~846 油 150~160 62~64GCr15SiMn 800~840 油 150~170 62~64(三)淬火及淬火介质(1)淬火颜色(经验) 白色最硬而脆，黄色硬而韧，兰色软而韧。

(2) 淬火介质A 水：一般温度不超过40度，不得有油，肥皂等杂质。

B 盐及碱的水溶液：水中加百分之5~10的盐或碱。

盐溶液冷却速度是水的十倍，硬度高而均匀，但组织应力大，有一定的锈蚀作用。

温度小于60度。

碱溶液(苛性纳水溶液)腐蚀性大，适应范围小。

C 油：包括机油，锭子油，变压器油，柴油等。

可减小变形与开裂。

不适用碳钢。

油温度：在60~~80度，最高不超过100~120度。

(四)回火温度轴承钢采用低温回火。

温度：150~250度。

轴承的锻造知识点总结1. 锻造工艺的基本概念轴承的锻造是指将金属坯料加热至一定温度后，利用压力将其塑性变形，经过一定的工艺过程得到所需形状和尺寸的工件。

在轴承制造中，锻造是一种重要的成形工艺，可以生产出具有良好性能的轴承零部件。

2. 锻造工艺的优点轴承锻造工艺具有成本低、生产效率高、工件材料的机械性能良好等优点。

在轴承制造中，采用锻造工艺可以减少材料浪费，提高轴承零部件的质量和使用寿命。

3. 锻造工艺的分类根据轴承锻造的工艺不同，可以分为自由锻造、模锻造和冷锻造等不同类型。

自由锻造是指将金属坯料放在锻模中，然后用锤头对其进行打击，通过自由变形的方式实现轴承零部件的成形。

模锻造是将金属坯料放在模具中，再利用模具的作用力使其发生塑性变形。

冷锻造是将金属坯料在常温下进行锻造，通常用于生产具有较高精度和表面质量要求的轴承零部件。

4. 锻造工艺的主要设备在轴承锻造工艺中，主要设备有锻造机、模具和加热设备。

锻造机是将金属坯料进行塑性变形的主要设备，模具则是实现轴承零部件形状和尺寸的关键工具，加热设备用于对金属坯料进行加热处理，以提高其塑性。

5. 锻造工艺的关键工艺参数在轴承锻造工艺中，影响锻造结果的关键工艺参数包括锻造温度、锻造压力和锻造速度等。

锻造温度是指金属坯料加热后的温度，对其塑性有重要影响。

锻造压力是指锻造机施加到金属坯料上的压力大小，它决定了金属坯料的变形程度。

锻造速度是指金属坯料在锻造过程中的移动速度，对成形结果和材料性能有一定影响。

6. 锻造工艺中的热处理轴承锻造后的工件通常需要进行热处理，以消除内部应力和改善材料的机械性能。

常见的热处理工艺包括退火、正火、淬火和回火等，不同的热处理工艺可以使轴承零部件达到不同的性能要求。

7. 锻造工艺中的质量控制在轴承锻造工艺中，需要进行严格的质量控制，以保证产品的质量和性能。

质量控制包括对原材料、工艺参数和成品进行检测和监控，以及采取相应的措施对不合格产品进行处理和改进。

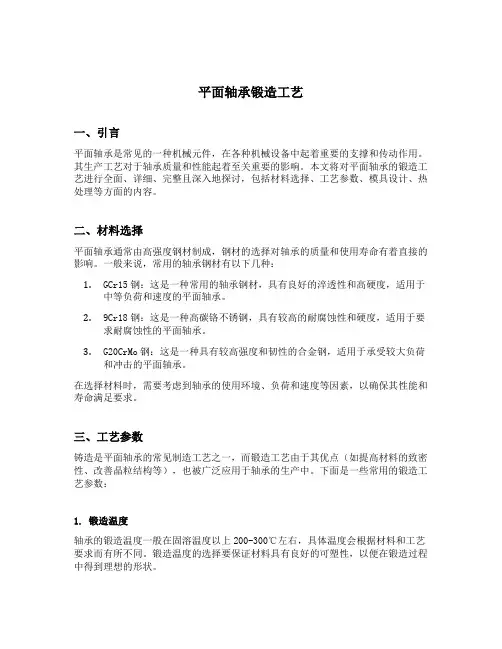

平面轴承锻造工艺一、引言平面轴承是常见的一种机械元件，在各种机械设备中起着重要的支撑和传动作用。

其生产工艺对于轴承质量和性能起着至关重要的影响。

本文将对平面轴承的锻造工艺进行全面、详细、完整且深入地探讨，包括材料选择、工艺参数、模具设计、热处理等方面的内容。

二、材料选择平面轴承通常由高强度钢材制成，钢材的选择对轴承的质量和使用寿命有着直接的影响。

一般来说，常用的轴承钢材有以下几种：1.GCr15钢：这是一种常用的轴承钢材，具有良好的淬透性和高硬度，适用于中等负荷和速度的平面轴承。

2.9Cr18钢：这是一种高碳铬不锈钢，具有较高的耐腐蚀性和硬度，适用于要求耐腐蚀性的平面轴承。

3.G20CrMo钢：这是一种具有较高强度和韧性的合金钢，适用于承受较大负荷和冲击的平面轴承。

在选择材料时，需要考虑到轴承的使用环境、负荷和速度等因素，以确保其性能和寿命满足要求。

三、工艺参数铸造是平面轴承的常见制造工艺之一，而锻造工艺由于其优点（如提高材料的致密性、改善晶粒结构等），也被广泛应用于轴承的生产中。

下面是一些常用的锻造工艺参数：1. 锻造温度轴承的锻造温度一般在固溶温度以上200-300℃左右，具体温度会根据材料和工艺要求而有所不同。

锻造温度的选择要保证材料具有良好的可塑性，以便在锻造过程中得到理想的形状。

2. 锻造比压锻造比压是指在轴承锻造中所施加的压力与轴承截面积之比。

一般来说，轴承的锻造比压应适中，过小会导致形状不完整，而过大则容易引起过度变形或产生裂纹。

3. 锻造速度锻造速度是指在轴承锻造过程中的下降速度或冲击速度。

合理的锻造速度有助于提高材料的致密性和均匀性，同时减少缺陷的产生。

四、模具设计模具设计是平面轴承锻造工艺中一个重要的环节，直接影响着轴承的质量和形状。

下面是一些模具设计的要点：1. 模具材料模具材料应具有高强度、耐磨性和耐高温性能，常用的材料有合金工具钢、高速钢等。

同时，还要考虑到模具的加工性和制造成本。

轴承制造工艺流程培训一、轴承概述轴承是一种为减少摩擦而安装在机械传动系统中的重要部件。

它承担着支撑和定位轴的作用，同时能够让轴在高速旋转时保持稳定运行。

轴承广泛应用于各种机械设备中，包括汽车、航空航天、工业制造等领域。

二、轴承制造工艺流程1. 材料准备轴承制造的第一步是准备所需的材料。

常用的轴承材料包括钢铁、铜、铝等金属材料。

这些材料需要经过严格的筛选和测试，以确保质量符合要求。

2. 锻造在轴承制造过程中，锻造是关键的一步。

通过将金属加热到一定温度，然后施加压力，使得金属在模具中形成特定形状。

这个过程不仅可以提高金属的强度和硬度，还可以改善其晶格结构。

3. 精密加工精密加工是轴承制造过程中的重要环节。

这一阶段包括车削、磨削、铣削等工艺，通过精密加工使得轴承的外形尺寸和表面粗糙度达到要求。

4. 热处理经过精密加工的轴承需要进行热处理，以提高其硬度和耐磨性。

典型的热处理过程包括淬火、回火等，通过控制加热和冷却的速度，使得金属的组织结构得到调整和改良。

5. 组装在轴承制造的最后阶段是组装。

将各个零件按照设计规格和要求进行组装，同时进行润滑和封装，确保轴承在运行时能够正常工作。

三、轴承制造工艺流程培训轴承制造工艺是一个复杂而精细的过程，需要经过专业的培训才能掌握。

培训内容包括材料学基础、机械加工工艺、热处理技术等方面的知识，培训学员需要学习如何选择合适的材料、掌握精密加工的技术、了解热处理的原理等。

1. 培训内容•材料学基础•机械加工工艺•热处理技术•质量控制•安全生产2. 培训形式轴承制造工艺流程培训可以采用课堂授课、实操演练、实习实训等形式。

通过理论和实践相结合的方式，培训学员能够更好地掌握轴承制造工艺的技术和方法。

3. 培训目的轴承制造工艺流程培训的目的是为了提升学员的技术水平和专业素养，使其能够在轴承制造领域中胜任各种工作任务。

通过培训，学员将掌握轴承制造的核心技术，具备规范和标准化的操作能力，提高工作效率和产品质量。

日期:•轴承概述•轴承的制造材料及工艺•轴承的配合及安装目录•轴承的维护与保养•轴承常见故障及排除方法•轴承的设计与优化轴承概述01轴承是一种支撑和固定轴的机械零件，它能够减少轴运动时的摩擦和磨损。

轴承通常由内圈、外圈、滚动体和保持架组成。

轴承的定义与组成轴承的分类及特点其他类型轴承如角接触轴承、调心轴承、带座轴承等，适用于不同场合和特殊需求。

推力轴承适用于承受轴向载荷，可分为推力球轴承和推力滚子轴承。

圆锥滚子轴承具有较高的承载能力和使用寿命，适用于重载、中速、高精度场合。

深沟球轴承具有高速性能好、摩擦系数低、极限转速高等优点，适用于高转速、载荷较轻的场合。

圆柱滚子轴承承载能力大，极限转速较高，适用于重载、中速场合。

电机、减速机等传动系统中机械设备中支撑轴的关键部位各种车辆、船舶、航空航天器等运动部件中轴承的应用范围轴承的制造材料及工艺02通常采用高碳铬轴承钢GCr15或渗碳钢20CrMnTi 等。

轴承套圈材料有钢、铜合金、尼龙等。

保持架通常采用高碳铬轴承钢GCr15。

滚动体轴承的制造材料通过锻造、车削、磨削等工艺加工而成。

套圈的加工同样经过锻造、车削、磨削等工艺加工而成。

滚动体的加工通常采用冲压工艺或注塑工艺。

保持架的加工将滚动体装入套圈中，然后与保持架一起组装成完整的轴承，最后进行质量检测。

装配与检测轴承的制造工艺轴承的质量检测检查轴承的外观是否符合要求，如是否有划痕、裂纹等。

外观检测尺寸检测旋转检测负荷性能检测测量轴承的各项尺寸是否符合设计要求。

在一定转速下检测轴承旋转的平稳性。

测试轴承在不同负荷下的性能表现。

轴承的配合及安装03轴承的配合选择配合过盈量的选择过盈量过大或过小都会影响轴承的运转性能，需要根据实际需求选择合适的过盈量。

配合公差的选择根据轴承的工作需求，选择合适的公差等级，以满足运转精度和寿命要求。

轴承配合选择的基本原则根据轴承类型、大小、载荷类型、转速和工作环境等因素综合考虑，选择合适的配合。

轴承工艺基本知识一.轴承加工过程：锻件→锻造→退火→车加工车内径、外基面→车内外径、基面→软磨平面→软管料磨内外径→细车内径→倒角→车沟→提交车外内径、非基面→车外径、基面→软磨平→软磨外径→倒角→车沟→车牙口→车止动槽→提交→磨加工磨平面→粗、细磨外径→磨外沟→精研外沟→磨坡→修磨外径→清洗磨内平面→磨内外径→磨内沟→磨内径→精研内沟→清洗→装配：装前清洗、退磁、印字→合套（擦套）→压力铆合→成品清洗→压盖→包装二.轴承磨加工：磨加工第一道工序是平面工序，它是基础工序，直接影响下工序的加工质量，精度要求有：平面的平行度、平凸面度及平面的平面度。

这三项是平面加工的主要精度要求，还有磨削的光度及外观质量。

对不同精度等级的产品，精度要求不同，主要有P0；P6；P5及出国产品，出国产品主要是外观要求比较严格。

1.外套工序：1). 磨外径工序：是基础工序，主要精度要求有：尺寸、园度（椭圆、三角、波纹度）、垂直差、锥度、光洁度、表面质量。

对不同等级的产品要求不一样，一般精度要求每级要差1～3μm。

该工序是外沟的加工基准，园度及尺寸是直接影响外沟园度及尺寸的主要因素，垂直差和锥度影响轴承使用过程中的装配和性能。

2). 磨外沟工序：是加工轴承主要工作表面的工序，主要精度要求有：尺寸、园度（椭圆、三角、波纹度）、烧伤、沟曲率R、沟位置、沟侧摆、光洁度、表面质量等。

对不同等级的产品要求不一样，该工序的尺寸要求较松。

由于外沟从1990年以后均采用浮动圆弧支点，故可以改变部分外径园度对外沟园度的影响。

因此外径园度要求一般控制在外沟园度要求的基础上，约小1～2。

实际工作中外沟园度基本保证在外径园度要求上下约1μm左右。

平面的平行度等三项精度影响外沟的沟侧摆。

3). 外沟精研工序：其精度要求与磨外沟工序相同，波纹度和光洁度的要求较高， Ra为0.32,在加工P5(Z1、Z2)产品时，要采用较好的精研油石，粒度要细一些。

一般粗研油石为W14的，精研油石为W3.5混合磨料的。
