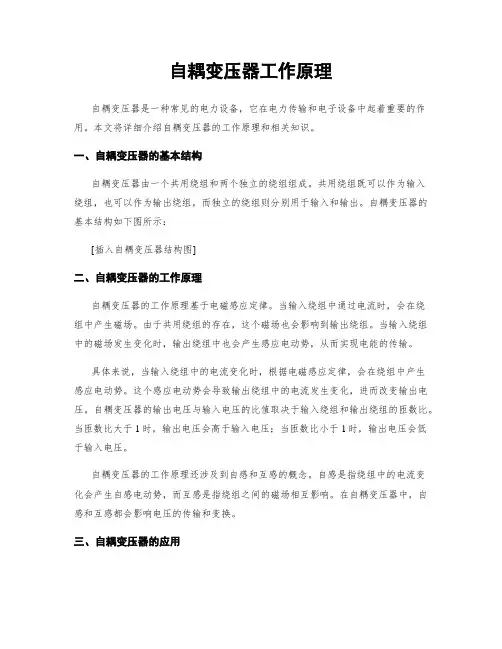

自耦变压器工作原理自耦变压器是一种常见的电力设备，它在电力传输和电子设备中起着重要的作用。
本文将详细介绍自耦变压器的工作原理和相关知识。
一、自耦变压器的基本结构自耦变压器由一个共用绕组和两个独立的绕组组成。
共用绕组既可以作为输入绕组，也可以作为输出绕组，而独立的绕组则分别用于输入和输出。
自耦变压器的基本结构如下图所示：[插入自耦变压器结构图]二、自耦变压器的工作原理自耦变压器的工作原理基于电磁感应定律。
当输入绕组中通过电流时，会在绕组中产生磁场。
由于共用绕组的存在，这个磁场也会影响到输出绕组。
当输入绕组中的磁场发生变化时，输出绕组中也会产生感应电动势，从而实现电能的传输。
具体来说，当输入绕组中的电流变化时，根据电磁感应定律，会在绕组中产生感应电动势。
这个感应电动势会导致输出绕组中的电流发生变化，进而改变输出电压。
自耦变压器的输出电压与输入电压的比值取决于输入绕组和输出绕组的匝数比。
当匝数比大于1时，输出电压会高于输入电压；当匝数比小于1时，输出电压会低于输入电压。
自耦变压器的工作原理还涉及到自感和互感的概念。
自感是指绕组中的电流变化会产生自感电动势，而互感是指绕组之间的磁场相互影响。
在自耦变压器中，自感和互感都会影响电压的传输和变换。
三、自耦变压器的应用自耦变压器由于其简单的结构和高效的能量传输特性，在电力传输和电子设备中得到广泛应用。
以下是一些常见的应用领域：1. 电力传输：自耦变压器可用于电力系统中的变电站，用于将高压电能转换为低压电能，以便在城市和工业区域供电。
2. 电子设备：自耦变压器可用于电子设备中的电源转换器，用于将交流电转换为直流电，以供电子设备使用。
3. 变频器：自耦变压器可用于变频器中，用于调整电机的转速和输出功率。
4. 电焊机：自耦变压器可用于电焊机中，用于提供稳定的焊接电流。
5. 谐振电路：自耦变压器可用于谐振电路中，用于调整电路的频率和阻抗。
四、自耦变压器的优缺点自耦变压器相比于普通变压器具有一些优点和缺点。
自耦变压器工作原理一、引言自耦变压器是一种常见的电力变压器，它具有简单结构、体积小、重量轻等优点，在电力系统中得到广泛应用。
本文将详细介绍自耦变压器的工作原理及其相关知识。
二、自耦变压器的定义自耦变压器是一种只有一个线圈的变压器，该线圈既用作输入线圈，又用作输出线圈。
自耦变压器的基本结构包括铁芯、线圈和绝缘材料。
三、自耦变压器的工作原理自耦变压器的工作原理基于磁感应定律和电磁感应定律。
当自耦变压器接通电源后，输入线圈上的电流会在铁芯中产生磁场。
由于铁芯的存在，磁场会通过铁芯传导到输出线圈中。
根据电磁感应定律，磁场的变化会在输出线圈中产生感应电动势。
通过控制输入线圈的电流，可以实现对输出线圈电压的调节。
四、自耦变压器的特点1. 自耦变压器的线圈只有一个，因此结构简单，体积小，重量轻。
2. 自耦变压器具有较高的效率，能够实现较高的能量传输。
3. 自耦变压器的输出电压可以通过控制输入电流来调节，具有较好的调节性能。
4. 自耦变压器的绕组之间存在较高的耦合度，能够实现较高的能量转换效率。
五、自耦变压器的应用领域1. 电力系统：自耦变压器常用于电力系统中，用于实现电压的升降。
2. 变频器：自耦变压器广泛应用于变频器中，用于实现对电机转速的调节。
3. 电子设备：自耦变压器也常用于电子设备中，用于实现电压的转换和隔离。
六、自耦变压器的优缺点1. 优点：- 结构简单，体积小，重量轻，便于安装和维护。
- 能够实现较高的能量传输效率。
- 具有较好的调节性能。
- 能够实现较高的能量转换效率。
2. 缺点：- 自耦变压器的绕组之间存在较高的耦合度，一旦发生故障，可能会对整个系统造成影响。
- 自耦变压器的输出电压范围有限，不能满足一些特殊需求。
七、自耦变压器的维护与保养为了保证自耦变压器的正常工作，需要进行定期的维护与保养。
具体措施包括：1. 定期检查自耦变压器的绝缘状况，如有发现异常，及时处理。
2. 清洁自耦变压器的外部表面，保持其良好的散热性能。
自耦变压器工作原理自耦变压器是一种特殊类型的变压器，其工作原理与普通变压器有所不同。
本文将介绍自耦变压器的工作原理，匡助读者更好地理解这种设备。
一、自耦变压器的结构1.1 自耦变压器由一个共享的线圈构成，其中包括输入线圈和输出线圈。
1.2 输入线圈和输出线圈通过共享一部份线圈来实现电磁耦合。
1.3 自耦变压器的结构简单，体积小，适合在一些特殊场合使用。
二、自耦变压器的工作原理2.1 输入电压通过输入线圈传入自耦变压器。
2.2 一部份电压经过共享的线圈传递到输出线圈。
2.3 输出线圈输出经过变压的电压，实现电压的升降变换。
三、自耦变压器的优点3.1 自耦变压器在一些特殊场合下能够实现较好的功率传输效率。
3.2 自耦变压器结构简单，成本较低。
3.3 自耦变压器具有一定的过载能力，能够适应一些特殊工作环境。
四、自耦变压器的应用领域4.1 自耦变压器常用于一些需要较高功率传输效率的场合。
4.2 自耦变压器可用于电力系统中的电压升降变换。
4.3 自耦变压器还可用于一些特殊的电子设备中，如电源适配器等。
五、自耦变压器的注意事项5.1 在使用自耦变压器时，需注意输入输出线圈之间的绝缘，避免发生短路等故障。
5.2 自耦变压器在工作过程中可能会产生一定的磁场干扰，需注意对周围环境的影响。
5.3 在设计自耦变压器时，需根据具体的工作要求和环境条件进行合理的设计和选材。
通过以上介绍，相信读者对自耦变压器的工作原理有了更深入的了解。
自耦变压器作为一种特殊的变压器，具有独特的优点和应用领域，能够在一些特殊场合发挥重要作用。
在使用和设计自耦变压器时，需要注意一些细节和注意事项，以确保设备的正常工作和安全性。

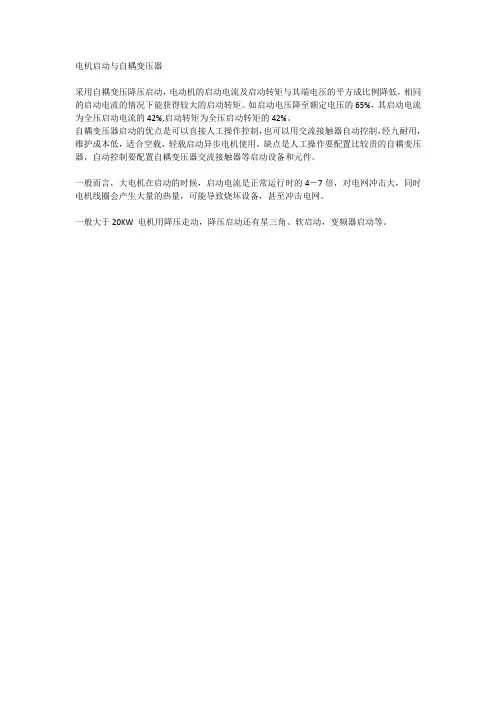

电机启动与自耦变压器
采用自耦变压降压启动，电动机的启动电流及启动转矩与其端电压的平方成比例降低，相同的启动电流的情况下能获得较大的启动转矩。
如启动电压降至额定电压的65%，其启动电流为全压启动电流的42%,启动转矩为全压启动转矩的42%。
自耦变压器启动的优点是可以直接人工操作控制，也可以用交流接触器自动控制，经九耐用，维护成本低，适合空载、轻载启动异步电机使用。
缺点是人工操作要配置比较贵的自耦变压器，自动控制要配置自耦变压器交流接触器等启动设备和元件。
一般而言，大电机在启动的时候，启动电流是正常运行时的4－7倍，对电网冲击大，同时电机线圈会产生大量的热量，可能导致烧坏设备，甚至冲击电网。
一般大于20KW 电机用降压走动，降压启动还有星三角、软启动，变频器启动等。

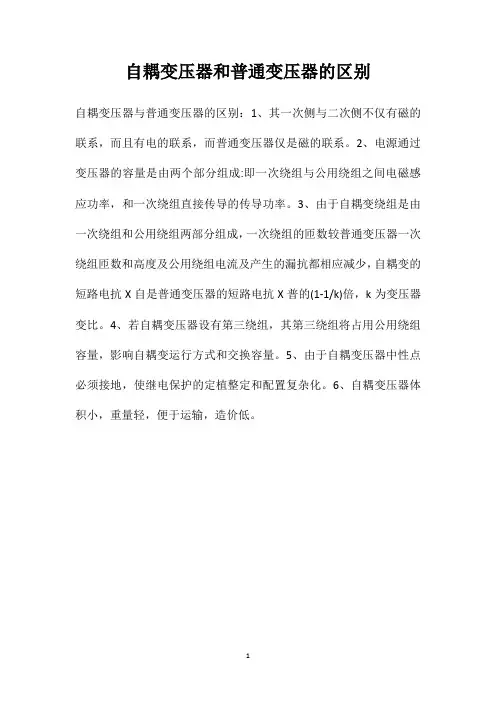

自耦变压器和普通变压器的区别
自耦变压器与普通变压器的区别：1、其一次侧与二次侧不仅有磁的联系，而且有电的联系，而普通变压器仅是磁的联系。
2、电源通过变压器的容量是由两个部分组成:即一次绕组与公用绕组之间电磁感应功率，和一次绕组直接传导的传导功率。
3、由于自耦变绕组是由一次绕组和公用绕组两部分组成，一次绕组的匝数较普通变压器一次绕组匝数和高度及公用绕组电流及产生的漏抗都相应减少，自耦变的短路电抗X自是普通变压器的短路电抗X普的(1-1/k)倍，k为变压器变比。
4、若自耦变压器设有第三绕组，其第三绕组将占用公用绕组容量，影响自耦变运行方式和交换容量。
5、由于自耦变压器中性点必须接地，使继电保护的定植整定和配置复杂化。
6、自耦变压器体积小，重量轻，便于运输，造价低。
1。

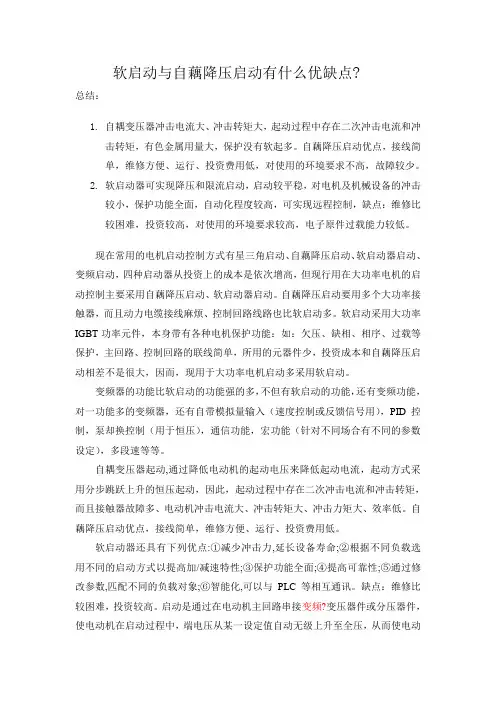

软启动与自藕降压启动有什么优缺点?总结：1.自耦变压器冲击电流大、冲击转矩大，起动过程中存在二次冲击电流和冲击转矩，有色金属用量大，保护没有软起多。
自藕降压启动优点，接线简单，维修方便、运行、投资费用低，对使用的环境要求不高，故障较少。
2.软启动器可实现降压和限流启动，启动较平稳，对电机及机械设备的冲击较小，保护功能全面，自动化程度较高，可实现远程控制，缺点：维修比较困难，投资较高，对使用的环境要求较高，电子原件过载能力较低。
现在常用的电机启动控制方式有星三角启动、自藕降压启动、软启动器启动、变频启动，四种启动器从投资上的成本是依次增高，但现行用在大功率电机的启动控制主要采用自藕降压启动、软启动器启动。
自藕降压启动要用多个大功率接触器，而且动力电缆接线麻烦、控制回路线路也比软启动多。
软启动采用大功率IGBT功率元件，本身带有各种电机保护功能：如：欠压、缺相、相序、过载等保护，主回路、控制回路的联线简单，所用的元器件少，投资成本和自藕降压启动相差不是很大，因而，现用于大功率电机启动多采用软启动。
变频器的功能比软启动的功能强的多，不但有软启动的功能，还有变频功能，对一功能多的变频器，还有自带模拟量输入（速度控制或反馈信号用），PID控制，泵却换控制（用于恒压），通信功能，宏功能（针对不同场合有不同的参数设定），多段速等等。
自耦变压器起动,通过降低电动机的起动电压来降低起动电流，起动方式采用分步跳跃上升的恒压起动，因此，起动过程中存在二次冲击电流和冲击转矩，而且接触器故障多、电动机冲击电流大、冲击转矩大、冲击力矩大、效率低。
自藕降压启动优点，接线简单，维修方便、运行、投资费用低。
软启动器还具有下列优点:①减少冲击力,延长设备寿命;②根据不同负载选用不同的启动方式以提高加/减速特性;③保护功能全面;④提高可靠性;⑤通过修改参数,匹配不同的负载对象;⑥智能化,可以与PLC等相互通讯。
缺点：维修比较困难，投资较高。

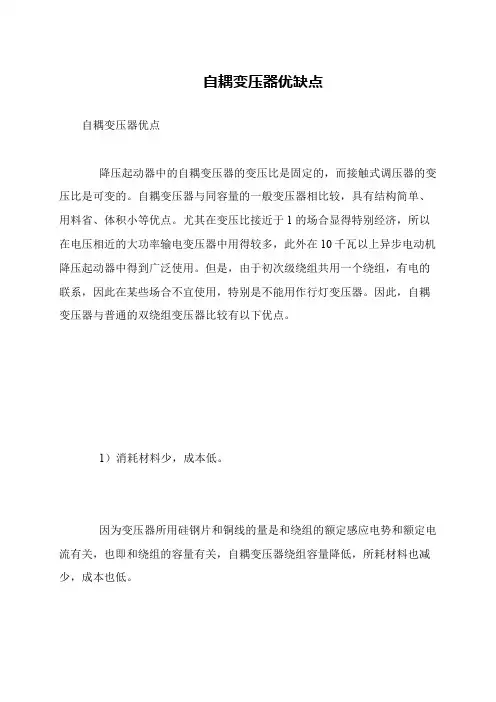

自耦变压器优缺点
自耦变压器优点
降压起动器中的自耦变压器的变压比是固定的，而接触式调压器的变压比是可变的。
自耦变压器与同容量的一般变压器相比较，具有结构简单、用料省、体积小等优点。
尤其在变压比接近于1的场合显得特别经济，所以在电压相近的大功率输电变压器中用得较多，此外在10千瓦以上异步电动机降压起动器中得到广泛使用。
但是，由于初次级绕组共用一个绕组，有电的联系，因此在某些场合不宜使用，特别是不能用作行灯变压器。
因此，自耦变压器与普通的双绕组变压器比较有以下优点。
1）消耗材料少，成本低。
因为变压器所用硅钢片和铜线的量是和绕组的额定感应电势和额定电流有关，也即和绕组的容量有关，自耦变压器绕组容量降低，所耗材料也减少，成本也低。

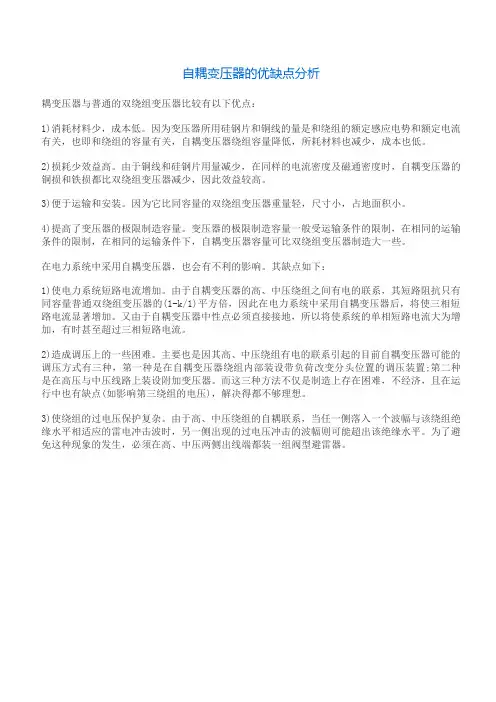

自耦变压器的优缺点分析耦变压器与普通的双绕组变压器比较有以下优点：1)消耗材料少，成本低。
因为变压器所用硅钢片和铜线的量是和绕组的额定感应电势和额定电流有关，也即和绕组的容量有关，自耦变压器绕组容量降低，所耗材料也减少，成本也低。
2)损耗少效益高。
由于铜线和硅钢片用量减少，在同样的电流密度及磁通密度时，自耦变压器的铜损和铁损都比双绕组变压器减少，因此效益较高。
3)便于运输和安装。
因为它比同容量的双绕组变压器重量轻，尺寸小，占地面积小。
4)提高了变压器的极限制造容量。
变压器的极限制造容量一般受运输条件的限制，在相同的运输条件的限制，在相同的运输条件下，自耦变压器容量可比双绕组变压器制造大一些。
在电力系统中采用自耦变压器，也会有不利的影响。
其缺点如下：1)使电力系统短路电流增加。
由于自耦变压器的高、中压绕组之间有电的联系，其短路阻抗只有同容量普通双绕组变压器的(1-k/1)平方倍，因此在电力系统中采用自耦变压器后，将使三相短路电流显著增加。
又由于自耦变压器中性点必须直接接地，所以将使系统的单相短路电流大为增加，有时甚至超过三相短路电流。
2)造成调压上的一些困难。
主要也是因其高、中压绕组有电的联系引起的目前自耦变压器可能的调压方式有三种，第一种是在自耦变压器绕组内部装设带负荷改变分头位置的调压装置;第二种是在高压与中压线路上装设附加变压器。
而这三种方法不仅是制造上存在困难，不经济，且在运行中也有缺点(如影响第三绕组的电压)，解决得都不够理想。
3)使绕组的过电压保护复杂。
由于高、中压绕组的自耦联系，当任一侧落入一个波幅与该绕组绝缘水平相适应的雷电冲击波时，另一侧出现的过电压冲击的波幅则可能超出该绝缘水平。
为了避免这种现象的发生，必须在高、中压两侧出线端都装一组阀型避雷器。

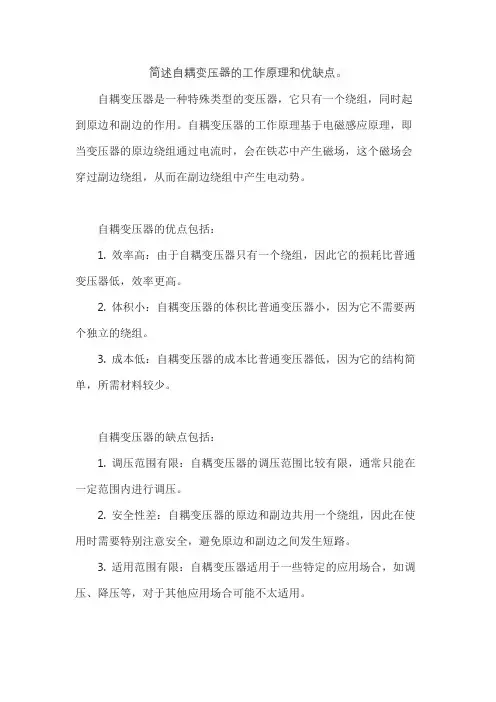

简述自耦变压器的工作原理和优缺点。
自耦变压器是一种特殊类型的变压器，它只有一个绕组，同时起到原边和副边的作用。
自耦变压器的工作原理基于电磁感应原理，即当变压器的原边绕组通过电流时，会在铁芯中产生磁场，这个磁场会穿过副边绕组，从而在副边绕组中产生电动势。
自耦变压器的优点包括：
1. 效率高：由于自耦变压器只有一个绕组，因此它的损耗比普通变压器低，效率更高。
2. 体积小：自耦变压器的体积比普通变压器小，因为它不需要两个独立的绕组。
3. 成本低：自耦变压器的成本比普通变压器低，因为它的结构简单，所需材料较少。
自耦变压器的缺点包括：
1. 调压范围有限：自耦变压器的调压范围比较有限，通常只能在一定范围内进行调压。
2. 安全性差：自耦变压器的原边和副边共用一个绕组，因此在使用时需要特别注意安全，避免原边和副边之间发生短路。
3. 适用范围有限：自耦变压器适用于一些特定的应用场合，如调压、降压等，对于其他应用场合可能不太适用。
自耦变压器具有效率高、体积小、成本低等优点，但也存在调压范围有限、安全性差、适用范围有限等缺点。
在使用自耦变压器时，需要根据具体的应用场合和需求来选择合适的变压器类型。

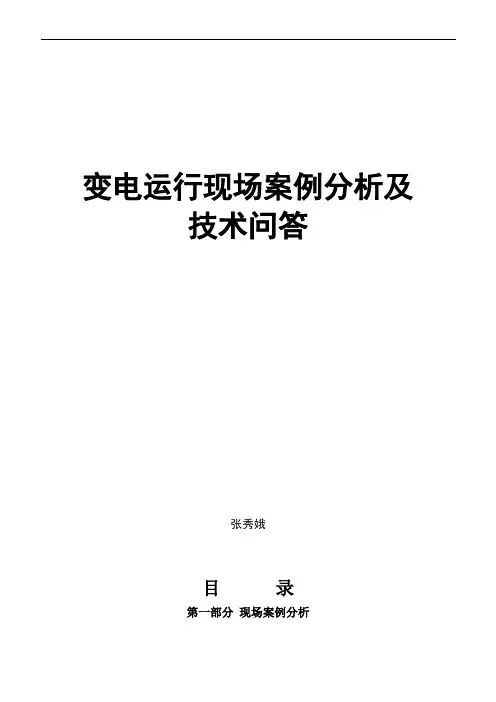

变电运行现场案例分析及技术问答张秀娥目录第一部分现场案例分析第二部分现场技术问答第二部分现场技术问答第四章变压器、互感器运行操作及异常处理1、自耦变压器和普通变压器相比有哪些优缺点？答：自耦变压器和普通变压器相比，具有以下优点：（1）自耦变压器的计算容量小于额定容量，在额定容量相同的情况下，自耦变压器体积小，重量轻，节省材料，成本较低。
（2）所用有效材料（铜和硅钢片）减少，使铜耗、铁耗相应减少，效率较高。
（3）体积小，方便运输安装，提高了变压器的极限制造容量。
自耦变压器的主要缺点是：（1）自耦变压器高、中压侧有电的联系，高压侧发生故障会引起中压侧过电压。
为此，一、二次都必须装设避雷器。
不能认为一、二次绕组是串联的，一次已装，二次就可省略。
（2）自耦变压器的短路阻抗比同容量双绕组变压器小，其短路电流较大，需采取相应的限制和保护措施。
（3）自耦变压器的电流流向与普通三绕组变压器不同，在高压侧向中压侧传送功率，低压侧有无功功率补偿的常见运行方式下，可能会出现变压器还未达到额定出力公共绕组已有过负荷的现象，此时公共绕组需增设过负荷保护，以防止在特殊运行方式下有可能出现的过负荷情况。
2、为什么自耦变压器的中性点必须直接接地或经小电抗器接地？答：因为自耦变压器高、中压侧的是同一个中性点，当自耦变压器高压侧网络发生单相接地故障时，若中性点不接地时，则会在中压侧非故障相对地出现很高的过电压。
正常运行时，变压器高压侧U 1与中压侧U 2的关系是：U 1＝K 12U 2当主变压器高压侧A 相接地短路时，中压侧非故障相对地电压：取U 2为基准，设U 2a ＝1，则K 12＝U 1A /U 2a =U 1A ,非故障相电压标幺值为：U 2＊＝112212++K K当K ＝2时U 2＊＝7从上述公式可知，自耦变压器变比K 12越大，中压侧的过电压倍数也越高。
如图4－1为变压器高压侧A 相接地短路时的相量图。
为了防止这种情况，其中性点必须接地，而且为接地的可靠常采用两点接地的方式。
自耦变压器高中物理
自耦变压器是根据电磁感应现象中的自感现象制成的，它主要作用调节电压高低。
因为感应电动势的高低与线圈的匝数成正比例，所以整个线圈中的局部绕组产生的电动势一定低于全部绕组产生的电动势。
如果把局部绕组和全部绕组分别作为初级和次级，就构成了自耦变压器。
同样，改变两部分绕组的匝数比也就改变了变压比。
自耦变压器的特点
1、由于自耦变压器的计算容量小于额定容量。
所以在同样的额定容量下，自耦变压器的主要尺寸较小，有效材料（硅钢片和导线）和结构材料（钢材）都相应减少，从而降低了成本。
2、由于自耦变压器的短路阻抗标幺值比双绕组变压器小，故电压变化率较小，但短路电流较大。
3、由于自耦变压器一、二次之间有电的直接联系，当高压侧过电压时会引起低压侧严重过电压。
为了避免这种危险，一、二次都必
须装设避雷器，不要认为一、二次绕组是串联的，一次已装、二次就可省略。
4、在一般变压器中。
有载调压装置往往连接在接地的中性点上，这样调压装置的电压等级可以比在线端调压时低。
而自耦变压器中性点调压侧会带来所谓的相关调压问题。
因此，要求自耦变压器有载调压时，只能采用线端调压方式。
变压器知识点总结一、自耦变压器1.自耦变压器有哪些缺点？自耦变压器的缺点：1）自耦变压器的中性点必须接地或经小电抗接地。
当自耦变压器高压侧网络发生单相接地故障时，若中性点不接地，则在其中压绕组上将出现过电压，自耦变压器变比KA 越大，中压绕组的过电压倍数越高。
为了防止这种情况发生，其中性点必须接地。
中性点接地后，高压侧发生单相接地时，中压绕组的过电压便不会升高到危险的程度。
2）引起系统短路电流增加。
由于自耦变压器有自耦联系，其电抗为同容量双绕组变压器的（1-1/KA），漏阻抗的标么值是等效的双绕组变压器的（1-1/KA）。
所以自耦变压器电压变动小而短路电流较同容量双绕组变压器大。
这就是自耦变压器使系统短路电流显著增加的原因。
两侧过电压的相互影响。
自耦变压器因其绕组有电的连接，当某一侧出现大气过电压或操作过电压时，另一侧的过电压可能超过其绝缘水平。
3）两侧过电压的相互影响。
4）使继电保护复杂。
5）调压困难。
2.变比选择自耦变压器的变比通常接近于23.运行自耦变压器的共用绕组导体流过的电流较小（公用绕组的电流比二次绕组电流小，二次电流有一部分直接流到了一次）自耦变压器运行时,中性点必须接地。
自耦变压器一般用以联系两个中性点直接接地的电力系统。
二、呼吸器1.更换变压器呼吸器内的吸潮剂时应注意什么？（1）应将气体保护改接信号。
（2）取下呼吸器时应将连管堵住，防止回吸空气。
（3）换上干燥的吸潮剂后，应使油封内的油没有呼气嘴并将呼吸器密封。
2.引起呼吸器硅胶变色的原因主要有哪些？正常干燥时呼吸器硅胶为蓝色。
当硅胶颜色变为粉红色时，表明硅胶已受潮而且失效。
一般已变色硅胶达2/3时，值班人员应通知检修人员更换。
硅胶变色过快的原因主要有：（1）长时期天气阴雨，空气湿度较大，因吸湿量大而过快变色。
（2）呼吸器容量过小。
（3）硅胶玻璃罩罐有裂纹、破损。
（4）呼吸器下部油封罩内无油或油位太低，起不到良好的油封作用，使湿空气未经油封过滤而直接进入硅胶罐内。
变压器一般分为自藕变压器和隔离变压器两种.自耦变压器是一种单圈式变压器,一、二次侧共同用一个绕组,其变压比有固定的和可调的两种.降压起动器中的自耦变压器的变压比是固定的,而接触式调压器的变压是可变的.隔离变压器一次绕组和二次绕组分开,不共用一个零线.自耦变压器和隔离变压器只是绕组上和用途上的区别.因此自耦变压器与隔离变压器比较有以下优缺点.一、优点1）消耗材料少,成本低.2）损耗少,效益高.3）便于运输和安装.4）提高了变压器的极限制造容量.二、缺点1）使电力系统短路电流增加.2）有可能造成调压上的一些困难.3）使绕组的过压保护复杂.4）使继电保护复杂.对于用来做收音或通信的低压的高频振荡电路的时候,也经常会用到自耦变压器.原边和副边绝缘的变压器才叫隔离变压器,能量从原边输入,通过电磁感应耦合至副边,中间没有其他耦合,因此,即使接触副边的一根线,也不会与电网形成回路,当然,同时接触副边的两个端子,因为形成了电流的回路,还是会触电的.隔离变压器是一种电能的耦合方式,光点耦合器也是一种耦合方式,在电子电路中有许多耦合信号或者能量的方式,最终能否对人体造成危害,就看人体接触之后,在人体上是否有电流流过.隔离变压器往往用在一些热底板电路的维修,如早期的一些彩电,它的电气接地与市电直接连通.由于一般的二相插头无防呆作用,如果与市电零线相接触倒还安全,如果与相线接触则使维修人员的安全受到威胁.所以通常使用初/次级变比为1:1（其实考虑损耗等因素,次级可适当增绕几圈）的变压器（当然初次级是没有共用的部分）,这样就能为维修提供一个安全的电压,只要维修人员不同时接触次级的两端,一般就不会触电.当然,隔离变压器器还会用在一些信号干扰隔离上.如音响电源的输入端等.市电能够造成人体触电,是因为市电的零线与大地是相通的,采用一块绝缘的物体如木板,人站在上面,回路切断了,也可以起到隔离作用自耦变压器与隔离变压器的区别自耦变压器和隔离变压器是变压器的两种不同的形式.它们有相同和不同之处.不任何种变压器,它们都是利用线圈中交变磁场和交变电流间的一种能量的转换来变换电压的.也就是讲,自耦变压器和隔离变压器的工作原理是相同的.今天我们具体讲一讲自耦变压器和隔离变压器的区别:一.线圈结构的不同自耦变压器的原边线圈和副边线圈是共用的一个线圈.副边电压输出利用的是线圈的自感而产生的一个电压.输出电压的大小是根据线圈公共输出部分的匝数与线圈总匝数的比例来计算的.与隔离变压器的计算相同.换句话说,如果是三相自耦变压器,每相只有一个线圈,总共有三个线圈.而隔离变压器的原边线圈和副边线圈是彼此独立的.副边的电压输出是利用线圈之间的互感而产生的.输出电压的大小同样是根据原副边间线圈的匝数比来计算的.所以,如果是三相的隔离变压器,它则有六个线圈,每相上两个线圈以内外套装的形式结合成一个整体.二.线圈的联接方式的不同自耦变压器每相上的原边线圈和副边线圈实际上是一个线圈,它的联接方式有“Y”和”△”接法。
自耦变压器的优缺点分析
自耦变压器与普通的双绕组变压器比较有以下优点： 1)消耗材料少，
成本低。
因为变压器所用硅钢片和铜线的量是和绕组的额定感应电势和额定电流有关，也即和绕组的容量有关，自耦变压器绕组容量降低，所耗材料也减少，成本也低。
2)损耗少效益高。
由于铜线和硅钢片用量减少，在同样的电流密度及磁
通密度时，自耦变压器的铜损和铁损都比双绕组变压器减少，因此效益较高。
3)便于运输和安装。
因为它比同容量的双绕组变压器重量轻，尺寸小，
占地面积小。
4)提高了变压器的极限制造容量。
变压器的极限制造容量一般受运输条
件的限制，在相同的运输条件的限制，在相同的运输条件下，自耦变压器容量可比双绕组变压器制造大一些。
在电力系统中采用自耦变压器，也会有不利的影响。
其缺点如下：
1)使电力系统短路电流增加。
由于自耦变压器的高、中压绕组之间有电
的联系，其短路阻抗只有同容量普通双绕组变压器的(1-k/1)平方倍，因此在电
力系统中采用自耦变压器后，将使三相短路电流显著增加。
又由于自耦变压器中性点必须直接接地，所以将使系统的单相短路电流大为增加，有时甚至超过三相短路电流。
2)造成调压上的一些困难。
主要也是因其高、中压绕组有电的联系引起
的目前自耦变压器可能的调压方式有三种，第一种是在自耦变压器绕组内部装设带负荷改变分头位置的调压装置;第二种是在高压与中压线路上装设附加变压器。
而这三种方法不仅是制造上存在困难，不经济，且在运行中也有缺点(如影响第三绕组的电压)，解决得都不够理想。
