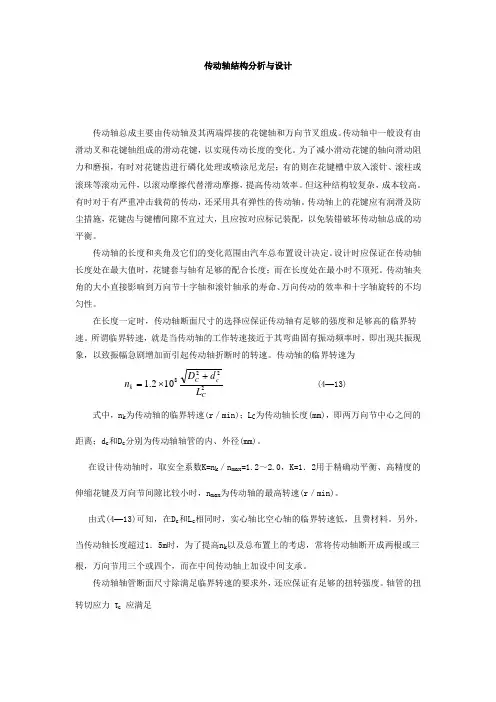

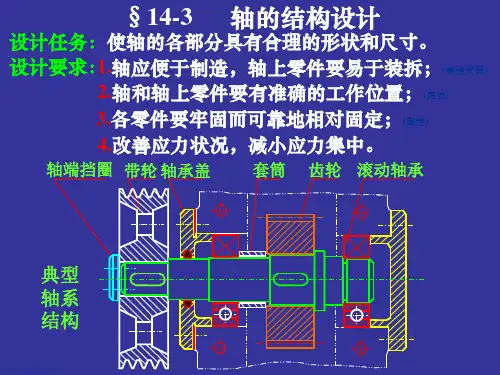

传动轴结构分析与设计传动轴总成主要由传动轴及其两端焊接的花键轴和万向节叉组成。
传动轴中一般设有由滑动叉和花键轴组成的滑动花键,以实现传动长度的变化。
为了减小滑动花键的轴向滑动阻力和磨损,有时对花键齿进行磷化处理或喷涂尼龙层;有的则在花键槽中放入滚针、滚柱或滚珠等滚动元件,以滚动摩擦代替滑动摩擦,提高传动效率。
但这种结构较复杂,成本较高。
有时对于有严重冲击载荷的传动,还采用具有弹性的传动轴。
传动轴上的花键应有润滑及防尘措施,花键齿与键槽间隙不宜过大,且应按对应标记装配,以免装错破坏传动轴总成的动平衡。
传动轴的长度和夹角及它们的变化范围由汽车总布置设计决定。
设计时应保证在传动轴长度处在最大值时,花键套与轴有足够的配合长度;而在长度处在最小时不顶死。
传动轴夹角的大小直接影响到万向节十字轴和滚针轴承的寿命、万向传动的效率和十字轴旋转的不均匀性。
在长度一定时,传动轴断面尺寸的选择应保证传动轴有足够的强度和足够高的临界转速。
所谓临界转速,就是当传动轴的工作转速接近于其弯曲固有振动频率时,即出现共振现象,以致振幅急剧增加而引起传动轴折断时的转速。
传动轴的临界转速为2228102.1C cC k L dD n +⨯= (4—13)式中,n k为传动轴的临界转速(r/min);L C为传动轴长度(mm),即两万向节中心之间的距离;d c和D c分别为传动轴轴管的内、外径(mm)。
在设计传动轴时,取安全系数K=n k/n max=1.2~2.0,K=1.2用于精确动平衡、高精度的伸缩花键及万向节间隙比较小时,n max为传动轴的最高转速(r/min)。
由式(4—13)可知,在D c和L c相同时,实心轴比空心轴的临界转速低,且费材料。
另外,当传动轴长度超过1.5m时,为了提高n k以及总布置上的考虑,常将传动轴断开成两根或三根,万向节用三个或四个,而在中间传动轴上加设中间支承。
传动轴轴管断面尺寸除满足临界转速的要求外,还应保证有足够的扭转强度。
第一章轻型货车原始数据及设计要求发动机的输出扭矩:最大扭矩·m/2000r/min;轴距:3300mm;变速器传动比: 五挡1 ,一挡,轮距:前轮1440毫米,后轮1395毫米,载重量2500千克设计要求:第二章万向传动轴的结构特点及基本要求万向传动轴一般是由万向节、传动轴和中间支承组成。
主要用于在工作过程中相对位置不节组成。
伸缩套能自动调节变速器与驱动桥之间距离的变化。
万向节是保证变速器输出轴与驱动桥输入轴两轴线夹角的变化,并实现两轴的等角速传动。
一般万向节由十字轴、十字轴承和凸缘叉等组成。
传动轴是一个高转速、少支承的旋转体,因断改变的两根轴间传递转矩和旋转运动。
重型载货汽车根据驱动形式的不同选择不同型式的传动轴。
一般来讲4×2驱动形式的汽车仅有一根主传动轴。
6×4驱动形式的汽车有中间传动轴、主传动轴和中、后桥传动轴。
6×6驱动形式的汽车不仅有中间传动轴、主传动轴和中、后桥传动轴,而且还有前桥驱动传动轴。
在长轴距车辆的中间传动轴一般设有传动轴中间支承.它是由支承架、轴承和橡胶支承组成。
传动轴是由轴管、伸缩套和万向此它的动平衡是至关重要的。
一般传动轴在出厂前都要进行动平衡试验,并在平衡机上进行了调整。
因此,一组传动轴是配套出厂的,在使用中就应特别注意。
图 2-1 万向传动装置的工作原理及功用图 2-2 变速器与驱动桥之间的万向传动装置基本要求:1.保证所连接的两根轴相对位置在预计范围内变动时,能可靠地传递动力。
2.保证所连接两轴尽可能等速运转。
3.由于万向节夹角而产生的附加载荷、振动和噪声应在允许范围内。
4.传动效率高,使用寿命长,结构简单,制造方便,维修容易等第三章轻型货车万向传动轴结构分析及选型由于货车轴距不算太长,且载重量吨属轻型货车,所以不选中间支承,只选用一根主传动轴,货车发动机一般为前置后驱,由于悬架不断变形,变速器或分动器输出轴轴线之间的相对位置经常变化,根据货车的总体布置要求,将离合器与变速器、变速器与分动器之间拉开一段距离,考虑到它们之间很难保证轴与轴同心及车架的变形,所以采用十字轴万向传动轴,为了避免运动干涉,在传动轴中设有由滑动叉和花键轴组成的伸缩节,以实现传动轴长度的变化。
传动轴和万向节设计一、传动轴设计原理传动轴是将发动机产生的动力传递到车辆的驱动轮上的一个重要部件。
其主要功能是在发动机和驱动轮之间传递扭矩,并且能够适应车辆悬挂系统的运动。
传动轴一般采用圆柱形或者扁平形的结构,其内部有若干根同轴排列的精密钢管。
在正常情况下,传动轴的转速较低,承受的扭矩相对较小,所以设计上一般使用空心结构,以减轻重量,并提高整车的燃油经济性。
在传动轴的设计过程中,需要考虑以下几个方面:1.强度设计:传动轴在传递高扭矩时需要具备足够的弯曲强度和抗扭强度,以防止其发生破坏。
强度设计一般采用有限元分析方法,考虑材料的强度和结构的几何形状,以确保传动轴的可靠性。
2.动平衡设计:传动轴在旋转时会产生一定的离心力,为了避免引起车辆的振动和噪音问题,需要进行动平衡设计。
动平衡主要通过改变传动轴的结构和通过在不平衡部位安装平衡块的方式来实现。
3.转向角度设计:传动轴需要能够适应车辆悬挂系统的运动,所以需要根据车辆的悬挂行程和转向角度来设计传动轴的长度和角度。
过大的转向角度会造成传动轴的变形和断裂,过小的转向角度则会影响车辆的灵活性。
二、万向节设计原理万向节是传动轴和车轮之间连接的关键部件,其主要功能是实现传动轴与驱动轮间的角度传递,并在转向时能够适应轮胎的转向角度。
万向节一般由内球和外球组成,内球有两个半球形的凹槽,外球有两个凸槽,内外球通过一个钢球来连接。
当传动轴发生转动时,内外球可以相对转动,以适应车轮的角度变化。
在万向节的设计中,需要考虑以下几个因素:1.角度传递:万向节需要能够在不同角度下传递扭矩,并且保持稳定的工作状态。
在设计中需要注意内外球的形状和尺寸,以确保扭矩的传递效果和稳定性。
2.脱落力设计:万向节在工作过程中会产生较高的脱落力,为了保证其可靠性,需要进行脱落力分析和设计。
