海湾消防外部设备定义

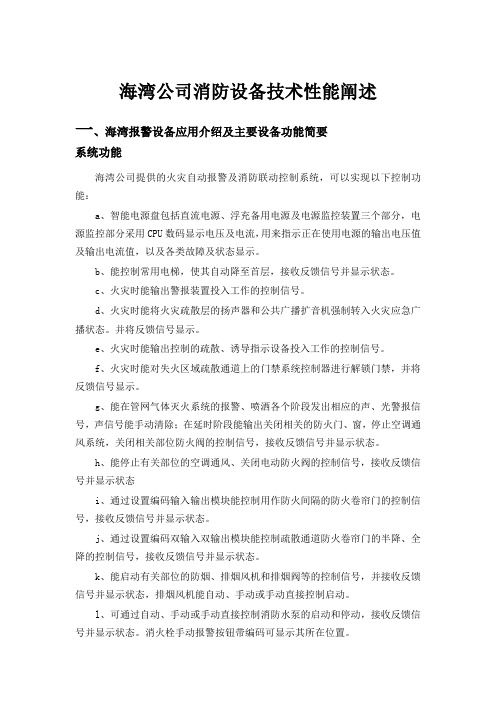

海湾公司消防设备技术性能阐述一、海湾报警设备应用介绍及主要设备功能简要系统功能海湾公司提供的火灾自动报警及消防联动控制系统，可以实现以下控制功能：a、智能电源盘包括直流电源、浮充备用电源及电源监控装置三个部分，电源监控部分采用CPU数码显示电压及电流，用来指示正在使用电源的输出电压值及输出电流值，以及各类故障及状态显示。

b、能控制常用电梯，使其自动降至首层，接收反馈信号并显示状态。

c、火灾时能输出警报装置投入工作的控制信号。

d、火灾时能将火灾疏散层的扬声器和公共广播扩音机强制转入火灾应急广播状态。

并将反馈信号显示。

e、火灾时能输出控制的疏散、诱导指示设备投入工作的控制信号。

f、火灾时能对失火区域疏散通道上的门禁系统控制器进行解锁门禁，并将反馈信号显示。

g、能在管网气体灭火系统的报警、喷洒各个阶段发出相应的声、光警报信号，声信号能手动清除；在延时阶段能输出关闭相关的防火门、窗，停止空调通风系统，关闭相关部位防火阀的控制信号，接收反馈信号并显示状态。

h、能停止有关部位的空调通风、关闭电动防火阀的控制信号，接收反馈信号并显示状态i、通过设置编码输入输出模块能控制用作防火间隔的防火卷帘门的控制信号，接收反馈信号并显示状态。

j、通过设置编码双输入双输出模块能控制疏散通道防火卷帘门的半降、全降的控制信号，接收反馈信号并显示状态。

k、能启动有关部位的防烟、排烟风机和排烟阀等的控制信号，并接收反馈信号并显示状态，排烟风机能自动、手动或手动直接控制启动。

l、可通过自动、手动或手动直接控制消防水泵的启动和停动，接收反馈信号并显示状态。

消火栓手动报警按钮带编码可显示其所在位置。

m、能输出自动喷水和水喷雾灭火系统的启动和停动的信号，可自动或手动控制喷淋泵的启动和停动，接收反馈信号并显示状态。

能显示水流指示器、湿式报警阀以及其他有关阀门所处状态。

n、火灾时能切断非消防电源，控制应急照明系统投入工作。

系统特性1）先进性我公司提供的系统采用总线制传输方式，分布式智能技术的应用大大提高了火灾探测及消防联动控制的可靠性。

火灾自动报警系统、消防联动控制系统的组成和功能〔海湾设备〕系统组成外部设备包括：感烟探测器、温感探测器、手动报警按钮、消火栓报警按钮、监视模块、隔离器模块、动作控制模块、切换模块、广播模块、模块、分机、区域显示器、广播音箱和声光报警器。

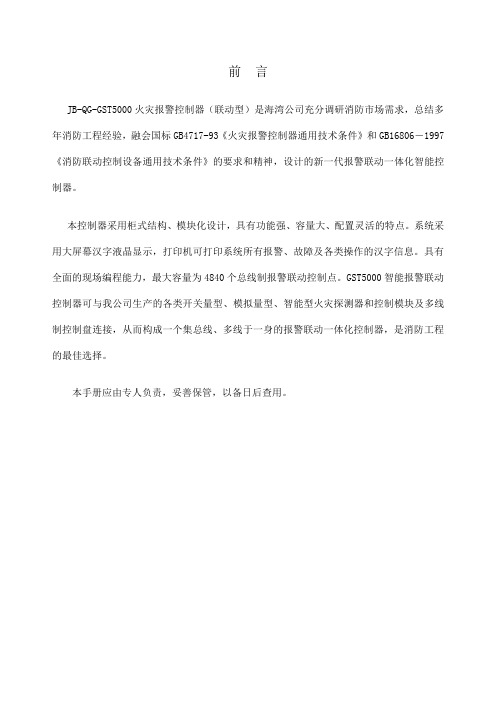

主控室设备包括：火灾报警控制器、消防电源盘、多线制控制盘、总线制控制盘、主机、广播录放盘、功率放大器、SRT显示系统和打印机。

设备分项说明※烟感探测器：可自动完成对外界环境参数变化的补偿及火警、故障的判断，存储环境参数变化的特征曲线，极大提高了整个系统探测火灾的实时性、准确性；采用电子编码方式，现场编码简单、方便；采用指示灯闪烁的方式提示其正常工作状态，可在现场观察其运行状况。

※温感探测器：适用于发生火灾时有剧烈温升的场所，与感烟探测器配合使用更能可靠探测火灾，减少损失。

※手动报警按钮：当人工确认火灾发生后按下按钮，可向控制器发出火灾报警信号。

※消火栓报警按钮:当启用消火栓时，可直接按下按钮，此时按钮的红色指示灯，说明已向消防控制室发出了报警信息。

※监视模块：通过此模块，可将现场各种主动型设备如：水流指示器、压力开关等介入到消防控制系统的总线上，这些设备动作后，输出的动作开关信号可由GST-LD-8300型模块送入控制器，产生报警，并可通过控制器来联动其他相关设备动作。

※隔离器模块:当总线发生故障时，将发生故障的总线部分与整个系统隔离开来，以保证系统的其他部分能够正常工作，同时便于确定出发生故障的总线部位。

当故障部分的总线修复后，隔离器可自行恢复工作，将被隔离出去的部分重新纳入系统。

※动作控制模块:此模块用于现场各种一次动作并有动作信号输出的被动型设备如：排烟阀、送风阀、防火阀等接入到控制总线上。

本模块采用电子编码器进行编码，模块内有一对常开、常闭触点。

模块具有直流24V电压输出，用于与继电器触点接成有源输出，满足现场的不同需求。

另外模块还设有开关信号输入端，用来和现场设备的开关触点连接，以便对现场设备是否动作进行确认。

海湾设备调试步骤 Jenny was compiled in January 2021一、检查线路1、总线线路（包括探头、手报、消火栓按钮、声光、模块等等现场设备的Z1/Z2信号线）：此线路无极性。

首先保证总线上两线不短路，其次保证每一根总线对地足够绝缘（理论上应该大于20兆欧）。

然后对每组总线测量其线间电阻：将万用表跳到测量通断的档位，及“”档，测得值正常情况下为“1500~1900”，而且正反值应该是几乎一样的阻值。

2、层显通讯线（即A、B线）：此线路有极性。

其他方面同样要保证不短路不接地线间电阻与上述总线线路特征值一样。

3、DC24V电源线：此线路在对外接线中无极性。

线间电阻在测量时是一个动态的变化的值，保证不短路即可，但是万不可与层显AB线串接，如果串接的话非常容易烧坏层显。

4、广播线与电话线：此线路无极性。

正常情况下电话线的线间电阻很大，而广播线由于有外部音箱并联，所以线间电阻很小有时甚至只有十几或者二十几欧姆。

二、检查主机设备1、各个板件的连接线要查看，保证其连接完好，特别是DC-DC电源模块与主机的连接线还有打印机的连接线，有时候会因为主机运送过程当中的颠簸而松动。

2、主机母槽上所插板件：除主板外其他板件如回路板、火灾显示盘接口卡、联网版、CRT接口卡都有拨码开关。

其中有个位和十位两个拨码口，一般情况下我们将回路板从“1”开始拨码（个位拨1十位拨0），以此类推将所有板件的拨码顺次拨好，这样的话我们在开机注册后才可以看到主机上的“外部设备检查”中出现“第1回路有***外部设备*个手动盘*个多线制”、“第2回路有***外部设备”等等。

3、打印机：打印机在主机运输中是最容易受损的部件，要查看其打印纸是否完好，是否与打印机脱离。

如果打印纸脱离，则需要上纸。

由于GST5000、GST500打印机皆为针式打印机，所以上纸时比较麻烦。

根据我的经验将纸头撕为梯形状比较容易上纸，如果撕太尖反而打印机不好识别有纸装入；在上纸中需要打印机运转，此时可以将打印机设置为“即时打印”而后不断给主机复位而让打印机运转，也可以按打印机的自检键让打印机自行运转（打印机自检的方法为：将打印机上的两个按键连续交替按下，可以使其进行自检）。
