鼓泡反应器中汽泡比表面及气含率的测定装置使用说明书目录一.实验装置图二.实验设备的特点三.实验设备的主要部件及简介四.操作要点及注意事项华东理工大学化学工程与工艺实验中心一. 实验装置图图2–26 鼓泡反应器气泡比表面及气含率测定实验装置1–空压机;2–缓冲罐(在空压机上);3–流量计;4–调节阀;5–反应器;6–放料口;7–压差计1234567P。
二.实验设备的特点反应器为一有机玻璃塔,塔径为100mm,塔高140mm,塔下方有一气体分布器。
气体分布器是以聚丙烯为材料,在其上均匀打孔,孔径为5mm。
塔的下方有一法兰,用于拆装分布器。
塔的右侧有玻璃测压管,可测出塔不同高度的压差。
空气压缩机为气源,转子流量计调节空气流速。
实验通过调节转子流量计调节气体的流量,测定玻璃压差计的压差,获得在不同气体流速下鼓泡反应器中的气含率。
实验设备紧凑,实验现象直观,用简单的操作,研究复杂的过程。
实验以水为体系,经济又环保。
三.实验设备的主要部件及简介1.仪表屏:钢制,长×宽×高=1000×600×1800,下方装有四个轮子,可以方便转达方向。
流量计、鼓泡反应器、测压管等均固定在此仪表屏上。
2.空气压缩机:排气量:约0.2m3/min排气压力:1.0Mpa 功率:2kw电压:380V3.流量计:型号:G10-15 流量:0.3~3m3/h,4.鼓泡反应器:有机玻璃制,高约1400mm,内径:100mm 下方接有聚丙烯空气分布器,右侧接有测压管。
5.测压管:玻璃制,一端与鼓泡反应器相连,另一端与大气相通,靠下方有一段U管,阻止气泡进入测压管。
四.操作要点及注意事项一.将清水从鼓泡反应器的上方加入反应器中,至一定刻度;关闭稳压阀,开启空气压缩机。
二.检查U型压力计中液位在一个水平面上,防止有气泡存在;若有气泡,可用洗耳球压去空气。
测定从鼓泡反应器下方法兰至反应器中液面的高度,测定相邻测压管间的垂直距离。
鼓泡反应器中汽泡比表面及气含率的测定实验报告一、实验目的本实验旨在通过鼓泡反应器中气泡的形态、数量和大小来测定汽泡比表面及气含率。
二、实验原理鼓泡反应器是一种常用于气液反应器中的装置,其主要特点在于具有大量的气泡界面,因此可以有效地提高气液传质效率。
在该装置中,气体通过底部进入,并通过孔板等装置将气体分散成小的气泡。
当液体从顶部注入时,会与底部的气泡相互作用,形成大量的界面。
因此,在鼓泡反应器中测定汽泡比表面及气含率是非常重要的。
三、实验步骤1. 准备工作:清洗鼓泡反应器,并将其放置在水槽中。
2. 测定汽泡比表面:将水注入到鼓泡反应器中,调节流速和压力使得产生均匀大小的气泡,并记录下流速和压力值。
然后使用高速摄像机拍摄产生的气泡图像,并利用图像处理软件对图像进行处理和分析。
3. 测定气含率:将水注入到鼓泡反应器中,调节流速和压力使得产生均匀大小的气泡,并记录下流速和压力值。
然后使用气相色谱仪测定反应器中的气体组成,并计算出气含率。
四、实验结果1. 汽泡比表面:通过高速摄像机拍摄产生的气泡图像,并利用图像处理软件对图像进行处理和分析,得到了汽泡比表面为0.0138 m2/m3。
2. 气含率:通过气相色谱仪测定反应器中的气体组成,得到了氧气含量为0.21%,二氧化碳含量为0%。
五、实验分析1. 汽泡比表面:汽泡比表面是指单位体积液体中汽泡的总表面积。
该值可以直接反映出鼓泡反应器中液相与气相之间的传质效率。
因此,在鼓泡反应器设计和操作过程中,需要考虑如何提高汽泡比表面。
2. 气含率:在鼓泡反应器中,液相与气相之间的传质效率取决于液相和气相之间的物质传递速度。
因此,在设计和操作鼓泡反应器时,需要考虑如何控制气含率,以提高传质效率。
六、实验结论通过本实验的测定,得到了鼓泡反应器中的汽泡比表面和气含率。
这些参数可以用于评估鼓泡反应器的传质效率,并为鼓泡反应器的设计和操作提供参考。
鼓泡床反应器中气液分配器对气含率的影响熊超;蔡连波;王晓宁;陈强;盛维武;赵晓青【摘要】以水和空气分别模拟工业上的重质原油和氢气迚行冷模试验,考察鼓泡床反应器新型气液分配器对气含率的影响,迚而优化幵确定气液分配器的结构形式和结构参数。
试验结果表明,气液分配器对总体平均气含率的影响,随表观气速的增大基本呈线性增长,与其他鼓泡床迚料内构件结构的影响基本一致,幵且稍高一些(3%~5%)。
对局部气含率的影响:轴向上,在测试范围内,轴向位置越高,气含率越高,主要和泡罩式气液分配器结构有关;径向上,气体在床层中分布不均匀,中间多,近壁少,同一高度时,中心处气含率一般为近壁气含率的1.5~2倍。
%In this cold model experiment, using water and air to respectively simulate industrial heavy crude and hydrogen, influence of new gas-liquid distributor in the bubbling bed reactor on gas holdupwas investigated, and then the structure and parameters of the gas-liquid distributorwereoptimizedand determined. The experiment results show that, influence of this gas-liquid distributor on overall average gas holdup increases linearly along with change of superficial gas velocity, which is almost in the same with other feed structure of bubbling bed, and a little higher (3%~5%)thanothers. The influence on local gas holdup: for axial direction, the higher the axial location, the higher the gas holdup within the scope of the test, which is mainly related to the bubble cap structure of the gas-liquid distributor;for radial direction, the gas in the bed distribute unevenly, there is more in middle, but little close to the wall, and the gasholdup in center is nearly 1.5~2 times asthatclose to the wall in the same height.【期刊名称】《当代化工》【年(卷),期】2014(000)010【总页数】4页(P2019-2022)【关键词】鼓泡床反应器;气液分配器;气含率;冷模试验【作者】熊超;蔡连波;王晓宁;陈强;盛维武;赵晓青【作者单位】辽宁石油化工大学石油化工学院,辽宁抚顺 113001;中国石化洛阳工程有限公司,河南洛阳 471003;辽宁石油化工大学石油化工学院,辽宁抚顺113001;中国石化洛阳工程有限公司,河南洛阳 471003;中国石化洛阳工程有限公司,河南洛阳 471003;中国石化洛阳工程有限公司,河南洛阳 471003【正文语种】中文【中图分类】TQ051目前,鼓泡床工艺技术以床层压降小、反应温度均匀、无堵塞、易于取热而广泛应用于石油化工和环保等领域,特别是用于粘度大、杂质多的渣油加氢领域。
183实验 鼓泡反应器中气含率及比表面的测定一、 实验目的气液鼓泡反应器的气泡比表面和气含率是判别反应器流动状态、传质效率的重要参数。
气含率是鼓泡反应器中气相所占的体积分率,也是决定气泡比表面的重要参数。
气含率的测定方法很多,有体积法、重量法、光学法等。
气泡比表面是单位液相体积的相界面积,其测定方法有物理法、化学法等。
己有许多学者对此进行了系统研究,确定了气泡比表面与气含率的计算关系,可以直接应用。
本实验目的为:(1) 掌握静压法测定气含率的原理与方法; (2) 掌握气液鼓泡反应器的操作方法; (3) 了解气液比表面的确定方法。
二、 实验原理 (1) 气含率气含率是表征气液鼓泡反应器流体力学特性的基本参数之一,它直接影响反应器内气液接触面积,从而影响传质速率与宏观反应速率,是气液鼓泡反应器的重要设计参数。
测定气含率的方法很多,静压法是较精确的一种,基本原理由反应器内伯努利方程而来,可测定各段平均气含率,也可测定某一水平位置的局部气含率。
根据伯努利方程有:⎪⎭⎫⎝⎛⎪⎪⎭⎫⎝⎛+=dH dpg g L c G ρε1 (1) 采用U 型压差计测量时,两测压点间的平均气含率为:HhG ∆=ε (2) 当气液鼓泡反应器空塔气速改变时,气含率G ε会作相应变化,一般有如下关系:nG G u ∝ε(3)n 取决于流动状况。
对安静鼓泡流,n 值在0.7~1.2之间;对湍动鼓泡流或过渡流,G u 影响较小,n 在0.4—0.7范围内。
假设 nG G ku =ε(4)则G G u n k lg lg lg +=ε(5)根据不同气速下的气含率数据,以G εlg 对G u lg 作图标绘,或用最小二乘法进行数据拟合,即可得到关系式中的参数k 和n 。
(2) 气泡比表面气泡比表面是单位液相体积的相界面积,也称气液接触面积、比相界面积,也是气液鼓泡反应器很重要的参数之一。
许多学者进行了这方面的研究工作,如光透法、光反射法、照相技术、化学吸收法和探针技术等,每一种测试技术都存在着一定的局限性。

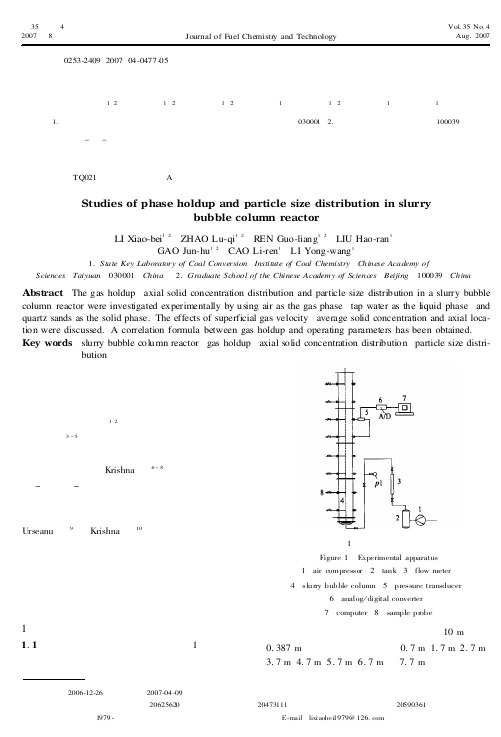

浆态床鼓泡反应器流体力学的研究进展
张同旺;何广湘;靳海波;佟泽民
【期刊名称】《北京石油化工学院学报》
【年(卷),期】2001(009)002
【摘要】较详细地介绍了浆态床鼓泡反应器(Slurry Bubble Column Reactor,SBCR)中流型、相含率、气泡尺寸及其分布、气泡在液相的停留时间等流体力学特性以及操作条件对SBCR流体力学特性的影响,指出基于稳态和线性假设的传统SBCR流体力学研究的不足及当前利用混沌分析方法进行SBCR流体力学研究取得的新进展,并指出今后SBCR流体力学的研究方向.
【总页数】7页(P47-53)
【作者】张同旺;何广湘;靳海波;佟泽民
【作者单位】北京石油化工学院化学工程系,北京,102600;北京石油化工学院化学工程系,北京,102600;北京石油化工学院化学工程系,北京,102600;北京石油化工学院化学工程系,北京,102600
【正文语种】中文
【中图分类】TQ0
【相关文献】
1.浆态床鼓泡反应器中气含率的分布 [J], 张奉波;卜亿峰;许明;门卓武
2.浆态床鼓泡反应器(SBCR)的研究进展 [J], 莫天明;李平;马晓鸥;姜少华
3.费托合成鼓泡浆态床反应器气体添加模拟研究 [J], 王钰;刘颖;樊伟;曾志勇;徐元
源;相宏伟;李永旺
4.费托合成鼓泡浆态床反应器模型化研究 [J], 王钰;樊伟;刘颖;曾志勇;徐元源;相宏伟;李永旺
5.费托合成鼓泡浆态床反应器模型化研究分析 [J], 田建辉
因版权原因,仅展示原文概要,查看原文内容请购买。
实验讲义一、实验目的1.了解鼓泡床内的流体力学特性及系统的传热、传质特性,加强对反应工程中三传一反的理解2.掌握压差法测气含率的原理及方法二、实验原理本反应器采用压差计对气含率进行测定。
压差计主要根据反应器内由于气体不断流出从而导致反应器压差变化的原理来进行测量。
由于反应器中大小气泡上升速度的差异,导致了反应器内压差随时间变化规律的不同。
对于上升速度近似相同的气泡群(例如大气泡群或小气泡群),反应器的压差随时间均匀变化,近似呈直线变化,所以当反应器内气泡分布发生变化时,反应器的压差变化规律也发生了变化。
差压传感器连接方法的不同,所测量的范围不同,可分为双引脚法和单引脚法。
双引脚法测量气含率,是指压差传感器两端均连接在液位以下,测量的是鼓泡时床层两引脚间的气含率。
单引脚法是指,差压传感器的一端连接在被测点(液位以下),另一端和塔顶相连,测量的是被测点和塔底之间的气含率。
两种方法的连接方式如下图所示。
本实验使用的是单引脚法测压差,差压传感器与反应器的连接方法如图2A图1 图22所示,稳定鼓泡时床层高度如图2B 所示,此时令测压点C 以下床层气含率为ε1,C 点以上部分气含率为ε2,另外固液混合物近似看成浆态,其混合密度为 。
根据鼓泡前后液相质量守恒可得:(2-1) 床层静止时CD 差压为P 0:(2-2)稳定鼓泡时差压为P 1:(2-3) 由于ρg <<ρSL ,所以可以忽略:(2-4) 由上式可得:(2-5)此时测量的为测量点C 点以下的平均气含率。
三、装置介绍如附图A 所示。
本鼓泡塔反应器为一不锈钢圆柱体,全塔总高1900mm , 由两个部分组成,下端为鼓泡反应段,内径是98mm ,上端为沉降段,属冷凝结构,此部分塔径略大于下端,壳层走冷却水,起沉降气体中夹带的液滴的作用。
这两部分之间用法兰连接。
反应器的温度由导热油加热套加热并由温度控制调节仪进行温度控制,系统压力采用压力调节器进行控制并调节。

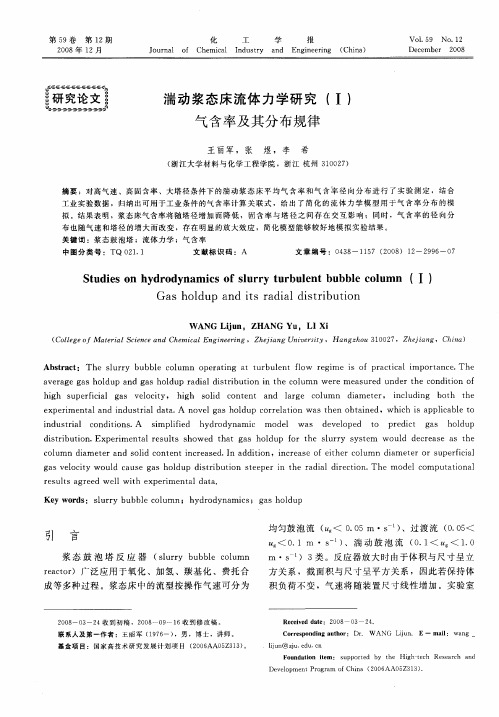

㊀第23卷第3期洁净煤技术Vol.23㊀No.3㊀㊀2017年5月Clean Coal TechnologyMay㊀2017㊀浆态床鼓泡反应器中气含率的分布张奉波,卜亿峰,许㊀明,门卓武(北京低碳清洁能源研究所,北京㊀102211)摘㊀要:为了解浆态床鼓泡反应器中气含率的分布规律,在浆态床鼓泡反应器冷模试验装置中,以空气-液体石蜡-氧化铝微球为试验介质对装置内部的气含率进行研究㊂利用压差法研究了表观气速㊁浆液固含量等操作条件对反应器床层总体气含率的影响,利用光纤探针法研究了浆态床反应器不同操作条件对局部气含率的影响,总结了反应器内部气含率的分布规律,并由此对工业浆态床鼓泡反应器的设计进行了研究㊂结果表明:浆态床反应器的总体气含率随表观气速的增大而增大,固体细颗粒的加入能适当降低总体气含率;在反应器底部,分布器对气体的均布作用明显,但表观气速的增大能够弱化分布器的作用;在反应器的中上部气含率不受分布器的影响,沿反应器径向呈现 中间高,边缘低 的分布趋势;在工业费托浆态床中,表观气速不宜低于0.12m /s ,内过滤系统适宜设置于反应器中上部靠近器壁的位置㊂关键词:浆态床鼓泡反应器;表观气速;总体气含率;局部气含率中图分类号:TQ021.1㊀㊀㊀文献标志码:A㊀㊀㊀文章编号:1006-6772(2017)03-0061-05Distribution of gas holdup in slurry bubble column reactorZhang Fengbo,Bu Yifeng,Xu Ming,Men Zhuowu(National Institute of Clean -and -Low -Carbon Energy ,Beijing ㊀102211,China )Abstract :In order to study distribution law of gas holdup in slurry bubble column reactor,the gas holdup in slurry bubble column reactor was studied under cold -state experiment with the aid of an air -liquid paraffin -alumina microspheres 3-phase system.The effects of super-ficial gas velocity and solid concentration on total gas holdup were investigated using differential pressure transmitter.The distribution of lo-cal gas holdup under different operating condition was also systematically elucidated by means of an optical fiber probe.Based on these ex-perimental results,the design of an industrial slurry bubble column reactor was also proposed.Results show that total gas holdup increases with increasing of superficial gas velocity,while the addition of solid fine particles slightly decreases the total gas holdup.In the bottom area of the reactor,a significant effect of gas sparger on gas holdup distribution presents.Such effects partly decrease with the increasing of su-perficial gas velocity.In the middle and upper area of the reactor,the gas holdup shows higher in the middle,while lower at the edge distri-bution status along the radial direction,which means there is no obvious effect from the gas sparger in this area.For an industrial Fischer -Tropsch synthesis reactor,the filtration system should be better located at the area near the middle /upper reactor wall,with the operating superficial velocity higher than 0.12m /s.Key words :slurry bubble column reactor;superficial gas velocity;total gas holdup;local gas holdup收稿日期:2017-01-20;责任编辑:白娅娜㊀㊀DOI :10.13226/j.issn.1006-6772.2017.03.012基金项目:神华集团科技创新项目(ST930012SH12)作者简介:张奉波(1987 ),男,山东淄博人,工程师,硕士,从事煤间接液化研究工作㊂E -mail :zhangfengbo@nicenergy.com 引用格式:张奉波,卜亿峰,许明,等.浆态床鼓泡反应器中气含率的分布[J].洁净煤技术,2017,23(3):61-65.Zhang Fengbo,Bu Yifeng,Xu Ming,et al.Distribution of gas holdup in slurry bubble column reactor [J].Clean Coal Technology,2017,23(3):61-65.0㊀引㊀㊀言浆态床鼓泡反应器(slurry bubble columnreactor,SBCR)具有结构简单㊁传热效果好㊁生产能力大和相间接触充分等优点[1-3],逐步成为费托合成(Fischer -Tropsch synthesis)技术的发展方向㊂国外的Sasol㊁Exxonmobil㊁Syntroleum [4-5]以及国内的中国科学院山西煤炭化学研究所[6]㊁神华集团[7]㊁兖162017年第3期洁净煤技术第23卷矿集团[3]等均先后开展了浆态床费托合成技术研究㊂作为浆态床费托合成技术开发的核心[8],浆态床反应器的设计及相关流体力学的研究也逐步成为近几年热点㊂而气含率作为浆态床反应器的关键参数,直接影响着气液接触面积和反应器有效体积,进而影响反应器内的传质和宏观反应速度[8-10],是浆态床反应器工程设计必不可少的重要参数之一㊂许多学者对浆态床鼓泡反应器中的气含率进行了研究㊂Krishna 等[11-12]研究了常压下液体石蜡-空气-石英砂体系中不同条件下的总体气含率,得出了总体气含率随表观气速增大而增大,随浆液固含量增加而减小的结论㊂Behkish 等[9]对不同温度压力下浆态床反应器的总体气含率㊁气泡大小分布等进行了研究,认为压力增大导致气泡直径变小,增加小气泡气含率,温度升高导致浆液表面张力和黏度减小,造成小气泡气含率和总体气含率的增大㊂上述研究主要针对于浆态床反应器的总体气含率,缺乏对反应器内局部气含率的认识㊂王丽军等[13]㊁张同旺等[14]基于水-空气-玻璃珠体系对局部气含率分布进行研究,但缺乏对油性液体体系的研究㊂笔者在浆态床冷模装置中,基于液体石蜡-空气-氧化铝微球体系,考察了不同操作条件下总体气含率㊁局部气含率的分布状况,总结气含率的分布规律,为浆态床反应器的工程设计提供理论支持㊂1㊀试㊀㊀验1.1㊀试验装置与试验条件试验装置流程如图1所示㊂图1㊀试验装置流程Fig.1㊀Sketch of experimental equipment浆态床冷模试验塔由有机玻璃筒体组成,内径150mm,高2000mm,顶部设有内径300mm 的扩大段,塔侧壁距底部气体分布器150㊁300㊁550㊁800㊁1050㊁1300㊁1550mm 处对称设置测试孔,所用气体分布器为十字形管式分布器,分布器底部开有20个均匀分布的直径3.8mm 的圆形小孔㊂试验在常温常压下进行,测试体系为液体石蜡-空气-氧化铝微球体系,其20ħ下的物理性质见表1㊂来自空气压缩机的气体经储气罐稳压后,流经转子流量计计量,然后经设置在底部的气体分布器以气泡的形式进入盛有液体石蜡的试验塔,在试验塔上部气液分离后气体从顶部放空㊂表1㊀体系的物理性质Table 1㊀Physical properties of system物质密度/(kg㊃m -3)黏度/(mPa㊃s)表面张力/(N㊃m -1)粒径/μm 液体石蜡877.62.5170.031 氧化铝微球2279.030~2001.2㊀测试方法试验塔总体气含率及轴向局部气含率采用压差法进行测定,计算公式为εG =1-ΔP ρgh式中,εG 为气含率;ΔP 为床层测量压差;ρ为液体密度;g 为重力加速度;h 为床层高度㊂试验塔内径向局部气含率采用光纤探针进行测量,光纤探针结构及测试信号如图2所示㊂2㊀试验结果与讨论2.1㊀总体气含率2.1.1㊀表观气速对总体气含率的影响表观气速U g 对浆态床床层总体气含率的影响如图3所示㊂在相同浆液浓度下,随着表观气速的增加,床层的总体气含率逐渐增加㊂这与Krishna 等[11-12]在研究不同直径反应器中空气-石蜡油体系的气含率时得到的结论一致;王丽军等[13]利用床层膨胀法,杨索和等[15]通过动态气体逸出法研究空气-水体系以及张同旺等[14]利用压差法研究三相环流反应器中的气含率也得到了相似的结果㊂这是因为随着表观气速增大,相同时间内进入床层的气体量增加,造成床层总体气含率增大㊂26张奉波等:浆态床鼓泡反应器中气含率的分布2017年第3期图2㊀光纤探针结构及测试信号Fig.2㊀Sketch and test signal of optical fiberprobe图3㊀表观气速和浆液浓度对总体气含率的影响Fig.3㊀Effect of superficial gas velocity and slurryconcentration on total gas holdup2.1.2㊀浆液固含量对总体气含率的影响浆液固含量对床层总体气含率的影响如图3所示㊂由图3可知,随着浆液中固含量的增加,床层的总体气含率逐渐下降,且表观气速越大,下降趋势越明显,这与胡立峰等[16]试验结果一致㊂根据双气泡理论[17-18],鼓泡床中的气相由大气泡和小气泡组成,并且大㊁小气泡在上升过程中不断破碎和聚并,浆液中固含量的增加导致气泡聚并加剧,使得床层中大气泡增加而小气泡减少㊂由于大气泡在床层中上升速度快,停留时间短,大气泡的增多将导致总体气含率下降㊂但在较小的表观气速下,气体动能较小,无法使床层中固体完全悬浮于浆液中,大量固体沉积在反应器底部,导致反应器内浆液的有效固含量偏低,对床层总体气含率的影响较小㊂相同的表观气速下,浆液中固含量的增加造成床层总体气含率下降,说明对于相同体积的反应器,增加浆液中催化剂的浓度可以提高表观气速的操作上限,即在一定程度内可以通过增加催化剂的浓度来提高单位反应器的产能㊂2.1.3㊀其他因素对总体气含率的影响除了上述表观气速和浆液固含量2个重要的操作变量外,反应器的结构(如反应器直径㊁反应器高度㊁气体分布器型式㊁内构件)㊁介质的物性参数(如介质的密度㊁黏度㊁表面张力)和操作工况(如温度㊁压力)等诸多因素也对浆态床反应器的总体气含率有影响[11-12,19]㊂这些因素相互间关系错综复杂,主要通过影响气泡尺寸和气泡上升速度来影响总体气含率㊂在浆态床反应器应用时,应结合具体工况对反应器的总体气含率进行研究,为反应器的设计提供真实可靠的理论依据㊂2.2㊀局部气含率2.2.1㊀局部气含率沿反应器的轴向分布在不同表观气速下(U g =0.04~0.31m /s),采用压差法对反应器不同轴向位置处(高度H /直径D =0.5㊁1.5㊁2.8㊁4.5㊁6.2㊁7.8)的局部气含率进行了测试,局部气含率沿轴向的分布情况如图4所示㊂由图4可知,在相同表观气速下,床层底部靠近气体分布器处气含率明显偏低,床层中部位置气含率相对稳定,床层上部气含率呈增大趋势,表观气速越小,分布趋势越明显㊂随着表观气速的增大,床层轴向各处气含率均增加,同时床层底部和中部气含率的差异逐渐减小㊂熊超等[20]在研究分布器对气含率影响时得到了相似的结论㊂图4㊀局部气含率沿反应器轴向分布Fig.4㊀Distribution of local gas holdup along axial direction在床层底部,气体从气体分布器中以气泡形式向下流出,在较小的表观气速下,气泡的初始速度较小,不足以达到反应器底部即已开始反方向向上运动,导致反应器底部存在一部分纯液相的 死区 ,使得床层底部气含率偏低㊂而随着表观气速的增大,气泡的初始速度逐渐增大,反应器底部的纯液相362017年第3期洁净煤技术第23卷的 死区 逐渐减小,使得床层底部和中部气含率的差异逐渐减小㊂在床层上部,由于床层静压减小㊁气液相分离等原因,气含率呈现增大趋势㊂2.2.2㊀局部气含率沿反应器的径向分布在不同浆态床反应器不同高度处(H /D 为1.0㊁5.0),采用光纤探针测试方法对不同表观气速下(U g =0.04~0.31m /s)反应器不同径向位置处(探针测试位置r /反应器半径R =0~0.97)的局部气含率进行了测试,试验结果如图5所示㊂图5㊀局部气含率沿反应器径向分布Fig.5㊀Distribution of local gas holdup along radial direction由图5可知,在反应器底部气体分布器附件(H /D =1.0)处,气含率沿反应器径向基本呈现对称均匀分布,说明此处分布器对气体的均布作用明显,但表观气速的增大逐渐弱化了分布器的作用,使得气体趋于向中心区域聚拢㊂在气体上升过程中,流型逐渐发生变化并趋于稳定,至反应器的中上部(H /D =5.0)时气含率的分布基本摆脱分布器的影响,呈现 中心高㊁边缘低 的对称分布状态,且表观气速越大,此种分布状态越显著㊂曹长青等[21]利用电导探针研究局部气含率的分布情况时,在离气体分布器轴向距离较远处,同样观测到了 中心高㊁边缘低 的气含率分布状态㊂2.3㊀工业费托浆态床反应器的设计浆态床反应器中气含率的分布情况,对于工业费托合成浆态床反应的设计,尤其对气体分布器㊁内过滤系统的设计至关重要㊂作为浆态床鼓泡反应器的气体入口,气体分布器设置在浆态床反应器的底部,均匀分布气体,保证气体与浆液中催化剂的良好接触,防止沟流㊁偏流,同时提供合适的初始气速,避免因气速过低导致催化剂在反应器底部堆积出现 死区 ㊂根据不同条件下气含率的轴向分布结果,工业浆态床反应器的表观气速不宜低于0.12m /s㊂内过滤系统是费托合成浆态床反应器中分离液相产物和固体催化剂的重要组件,根据反应器中局部气含率的分布结果,内过滤系统适宜设置在反应器中上部靠近反应器器壁的位置,此处流型相对稳定,气含率沿反应器径向呈现明显的 中心高㊁边缘低 的分布状态,近壁面处气含率很低,介质以液相和固相为主,内过滤系统设置于此可以避免大量气相组分随过滤操作流出反应器,充分提高过滤效率㊂3㊀结㊀㊀论1)浆态床反应器总体气含率随表观气速增大而增大,固体细颗粒的加入能够降低总体气含率㊂2)在反应器底部,分布器对气体的分布作用明显,气含率沿反应器径向分布相对均匀,但表观气速的增加逐渐弱化了分布器的影响㊂在浆态床反应器中上部,反应器内气㊁液㊁固三相的流型已相对稳定,气体分布已摆脱气体分布器的影响,呈现 中心高,边缘低 的分布情况㊂3)在工业费托浆态床反应器中,为防止反应器底部出现死区,表观气速不宜低于0.12m /s㊂为充分提高液相产物和固体催化剂的分离效率,内过滤系统适宜设置于反应器中上部靠近器壁的位置㊂参考文献(References ):[1]㊀Wang Tiefeng,Wang Jinfu,Jin Yong.Slurry reactors for gas -to -liquid process:A review [J].Industrial &Engineering ChemistryResearch,2007,46(18):5824-5847.[2]㊀Burtron H D.Overview of reactor for liquid phase Fisher -Tropsch synthesis[J].Catalysis Today,2002,71(3/4):249-300.[3]㊀孙启文,吴建民,张宗森,等.煤间接液化技术及其研究进展[J].化工进展,2013,32(2):1-12.Sun Qiwen,Wu Jianmin,Zhang Zongsen,et al.Indirect coal lique-faction technology and its research progress[J].Chemical Industry and Engineering Progress,2013,32(2):1-12.[4]㊀Espinoza R L,Steynberg A P,Jager B,et al.Low temperature Fis-cher -Tropsch synthesis from a Sasol perspective[J].Applied Ca-talysis A:General,1999,186(1/2):13-26.[5]㊀Sie S T.Process development and scale up Ⅳ:Case history of the46张奉波等:浆态床鼓泡反应器中气含率的分布2017年第3期development of a Fischer-Tropsch synthesis process[J].Reviews in Chemical Engineering,1998,14(2):109-157.[6]㊀陈建刚,相宏伟,李永旺,等.费托法合成液体燃料关键技术研究进展[J].化工学报,2003,54(4):516-523.Chen Jiangang,Xiang Hongwei,Li Yongwang,et al.Advance in key techniques of Fischer-Tropsch synthesis for liquid fuel pro-duction[J].Journal of Chemical Industry and Engineering(Chi-na),2003,54(4):516-523.[7]㊀石玉林,门卓武,卜亿峰.浆液外循环过滤分离费托合成浆态床反应器研究开发[J].神华科技,2009,27(1):83-88.Shi Yulin,Men Zhuowu,Bu Yifeng.Slurry-bed reactor research and development of external slurry circulation filtering separation of Fischer-Tropsch synthesis[J].Shenhua Science and Technology, 2009,27(1):83-88.[8]㊀孙启文.煤炭间接液化[M].北京:化学工业出版社,2012:155-164.[9]㊀Behkish A,Lemoine R,Sehabiague L,et al.Gas holdup and bubblesize behavior in a large-scale slurry bubble column reactor operat-ing with an organic liquid under elevated pressure and temperature [J].Chemical Engineering Science,2007,128(2/3):69-84.[10]㊀李小蓓,赵璐琦,任国良,等.浆态床反应器中相含率及粒径分布的研究[J].燃料化学学报,2007,35(4):477-481.Li Xiaobei,Zhao Luqi,Ren Guoliang,et al.Studies of phase hold-up and particle size distribution in slurry bubble column reactor[J].Journal of Fuel Chemistry and Technoloy,2007,35(4):477-481.[11]㊀Krishna R,Sie S T.Design and scale-up of the Fischer-Tropschbubble column slurry reactor[J].Fuel Processing Technology,2000,64(1/2/3):73-105.[12]㊀Krishna R,Baten J M V,Ureanu M I,et al.Design and scale upof a bubble column slurry reator for Fischer-Tropsch synthesis[J].Chemical Engineering Science,2001,56(2):537-545.[13]㊀王丽军,张煜,李希.湍动浆态床流体力学研究(Ⅰ)气含率及其分布规律[J].化工学报,2008,59(12):2996-3002.Wang Lijun,Zhang Yu,Li Xi.Studies on hydrodynamics of slurryturbulent bubble column(Ⅰ):Gas holdup and its radial distribu-tion[J].Journal of Chemical Industry and Engineering(China),2008,59(12):2996-3002.[14]㊀张同旺,高继贤,王铁锋,等.三相环流反应器流体力学行为[J].化工学报,2005,56(7):1213-1217.Zhang Tongwang,Gao Jixian,Wang Tiefeng,et al.Hydrodynamicsbehavior in three phase external loop airlift reactors[J].Journalof Chemical Industry and Engineering(China),2005,56(7):1213-1217.[15]㊀杨索和,靳海波,佟泽民.加压浆态鼓泡床中固含率与气含率轴向分布的研究[J].石油化工,2004,33(4):347-350.Yang Suohe,Jin Haibo,Tong Zemin.Axial distribution of solidand gas holdup in a pressurized slurry bubble column[J].Petro-chemical Technology,2004,33(4):347-350.[16]㊀胡立峰,李大东,唐晓津,等.大型外环流浆态床中宏观流动特性规律研究[J].石油炼制与化工,2012,43(6):1-5.Hu Lifeng,Li Dadong,Tang Xiaojin,et al.Study on the hydrody-namics characteristics of external-loop airlift slurry reactors[J].Petroleum Processing and Petrochemicals,2012,43(6):1-5.[17]㊀Krishna R,Ellenberge J.Gas holdup in bubble column reactorsoperating in the churn-turbulent flow regime[J].AICHE Jour-nal,1996,42(9):2627-2634.[18]㊀Yang Ning,Chen Jianhua,Zhao Hui,et al.Explorations onthe multi-scale flow structure and stability condition in bub-ble column[J].Chemical Engineering Science,2007,62(24):6978-6991.[19]㊀宋巍,靖英,于波.浆态床反应器气含率研究进展[J].天津化工,2009,23(1):12-15.Song Wei,Jing Ying,Yu Bo.Research progress on the gas holdupof slurry bed reactor[J].Tianjin Chemical Industry,2009,23(1):12-15.[20]㊀熊超,蔡连波,王晓宁,等.鼓泡床反应器中气液分配器对气含率的影响[J].当代化工,2014,43(10):2019-2022.Xiong Chao,Cai Lianbo,Wang Xiaoning,et al.Influence ofthe gas-liquid distributor in bubbling bed reactors on gas holdup[J].Contemporary Chemical Industry,2014,43(10):2019-2022.[21]㊀曹长青,刘明言,王一平,等.气液固三相流化床局部相含率轴径向分布[J].化工学报,2005,56(2):249-256.Cao Changqing,Liu Mingyan,Wang Yiping,et al.Axial and radialdistribution of local phase holdups in gas liquid solid fluidizedbeds with small size particles[J].Journal of Chemical Industryand Engineering(China),2005,56(2):249-256.56。
