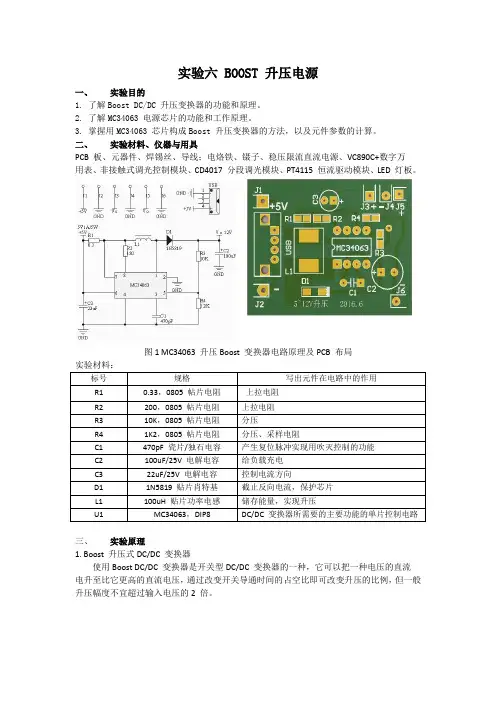

实验六 BOOST 升压电源一、实验目的1. 了解Boost DC/DC 升压变换器的功能和原理。

2. 了解MC34063 电源芯片的功能和工作原理。

3. 掌握用MC34063 芯片构成Boost 升压变换器的方法，以及元件参数的计算。

二、实验材料、仪器与用具PCB 板、元器件、焊锡丝、导线；电烙铁、镊子、稳压限流直流电源、VC890C+数字万用表、非接触式调光控制模块、CD4017 分段调光模块、PT4115 恒流驱动模块、LED 灯板。

图1 MC34063 升压Boost 变换器电路原理及PCB 布局实验材料：三、实验原理1. Boost 升压式DC/DC 变换器使用Boost DC/DC 变换器是开关型DC/DC 变换器的一种，它可以把一种电压的直流电升至比它更高的直流电压，通过改变开关导通时间的占空比即可改变升压的比例，但一般升压幅度不宜超过输入电压的2 倍。

图2 BOOST 升压DC/DC 变换器原理如图所示，当开关闭合时，电感电流增大，产生的磁通增加，电感储能，同时产生感生电动势，其极性为左正右负（阻碍电流的增加），该电动势与输入电压相等；而在下一时刻开关断开时，由于电感电流下降，磁通减小，电感产生的感生电动势极性反转（阻碍电流的减小），因此电感就与电源一起向负载释放能量，由此可见，输出电压等于输入电压与电感产生的感生电动势之和，因此输出电压高于输入电压，实现了DC/DC 升压变换。

输出电压的表达式为其中，D 为开关导通时间占空比：即开关导通的时间占开关周期的比值。

由式（s6-1）可见，分母总是一个小于1 的数，故输出电压始终高于输入电压。

2. MC34063该器件本身包含了DC/DC 变换器所需要的主要功能的单片控制电路，价格便宜，适用于简单小功率的各种DC/DC 变换器。

它由具有温度自动补偿功能的基准电压发生器、比较器、占空比可控的振荡器，R—S 触发器和大电流输出开关电路等组成。

光控流水灯实验报告学校：重庆交通大学学院：机电与汽车工程学院专业：电气工程及其自动化班级：2014级1班小组成员：邓淞631424110132邹园631424220123日期：2015/4/17光控流水灯实验报告实验目的：1.实现流水灯效果；2.锻炼个人的设计、动手排线和焊接能力；3.了解ne555计时芯片和cd4017十进制计数芯片的信息及简单应用；实验内容：1.根据实验要求，按照试验给出的配件和电路图做出实验作品；2.查阅资料写出：1.NE555在该电路中的功能；2.CD4017功能；3.从CD4017的第12,13,14,15号引脚中任选2个引脚，具体写出其作用；4.C1作用。

实验原件：实验原理（电路图）：报告内容：1.NE555在该电路中的功能；答：通电后，NE555及外围电路组成多谐振荡器，振荡频率主要有R1、C1、R2（光敏电阻）和C2决定，R2（光敏电阻）受光时电阻的大小会发生变化进而振荡频率发生变化，振荡器的振荡信号从NE555的3脚输出，送到CD4017的计数输入端（14脚），每到来1个脉冲，计数器的Q0-9输出的高电平依次移动1位，点亮对应的发光二极管，从而产生流水的感觉。

2.CD4017功能；答：CD4017的计数输入端（14脚），每到来1个脉冲，计数器的Q0-9输出的高电平依次移动1位，点亮对应的发光二极管，Q0-9循环完之后又从Q0开始又一次循环，因为Q1脚和Q9并联，Q2与Q8、Q3与Q7和Q4和Q6并联，所以6个小灯会来回循环的闪烁。

3.从CD4017的第12,13,14,15号引脚中任选2个引脚，具体写出其作用；答：12脚：为进位输出端，每输入10个计数脉冲，就可得到1个进位正脉冲，该进位输出信号可作为下一级的时钟信号，Q0-9输出完之后产生一个正电位脉冲，使下一级的Cd4017的Q0-9输出脚的高电位平移一位。

14脚：上升沿时钟输入端，该引脚接受一个正脉冲，这Q0-9的输出脚的高电位向Q9的方向平移一位。

《电子技术设计》实训报告姓名学号专业指导教师实训时间电子信息工程系2010-2011学年第一学期[设计题目]数码流水灯[设计要求]1. 实现流水灯的循环2．实现数码管的显示流水灯循环的次数3. 连接整体电路，测试分析实验的结果[主要技术参数]1.CD40172.LM555CM频率2.7HZ[设计原理及仿真]（1）LM555CM555集成时基电路是一种数字、模拟混合型的中规模集成电路，可连接成多谐振荡电路，产生单位脉冲，用于触发计数器。

在延时操作中，脉冲由一个电阻和一个电容控制。

用于稳定工作的振荡器时，频率由两个电阻和一个电容控制。

NE555会在下降延触发和清零，此时输出端产生200mA的电流。

NE555的工作温度为0oC～70 oC。

如下图：（2）CD4017十进制计数／分频器CD4017，其内部由计数器及译码器两部分组成，由译码输出实现对脉冲信号的分配，整个输出时序就是O0、O1、O2、…、O9依次出现与时钟同步的高电平，宽度等于时钟周期。

CD4017有10个输出端（O0～O9）和1个进位输出端～O5-9。

每输入10个计数脉冲，～O5-9就可得到1个进位正脉冲，该进位输出信号可作为下一级的时钟信号。

CD4017有3个输（MR、CP0和~CP1），MR为清零端，当在MR端上加高电平或正脉冲时其输出O0为高电平，其余输出端（O1～O9）均为低电平。

CP0和～CPl 是2个时钟输入端，若要用上升沿来计数，则信号由CP0端输入；若要用下降沿来计数，则信号由～CPl端输入。

设置2个时钟输入端，级联时比较方便，可驱动更多二极管发光。

由此可见，当CD4017有连续脉冲输入时，其对应的输出端依次变为高电平状态，故可直接用作顺序脉冲发生器。

CD4017输出高电平的顺序分别是③、②、④、⑦、⑩、①、⑤、⑥、⑨脚，故③、②、④、⑦、⑩、①脚的高电平使6串彩灯向右顺序发光，⑤、⑥、③脚的高电平使6串彩灯由中心向两边散开发光。

555流水灯设计报告姓名：***班级：通信卓越学号：**************教师：***时间：2014年12月1日目录第一章摘要....................................... 第二章绪论....................................... 第三章设计方案...................................3.1 总体电路设计...............................3.2 单元电路设计...............................3.21 555定时器.................................3.22 脉冲分配器4017及其简单应用................3.23 CD4017管脚图及其功能......................3.24 自激多谐振荡器............................. 第四章PCB板的制作流程........................... 第五章电路调试与测试............................5.1 电路板的调试...............................5.2 可能问题的预处理........................... 第六章总结与致谢................................ 第六章参考文献.................................. 第七章附录......................................第一章摘要摘要随着LED技术的不断发展以及LED在低功耗、长寿命、环保等方面的优势，LED应用领域逐渐增多。

同时，许多国家在看到LED巨大的市场潜力后，纷纷出台各项鼓励措施大力推动LED在各领域中的应用。
