单片机-简易温度控制设计

基于STM32单片机的温度控制系统设计一、本文概述本文旨在探讨基于STM32单片机的温度控制系统的设计。

我们将从系统需求分析、硬件设计、软件编程以及系统测试等多个方面进行全面而详细的介绍。

STM32单片机作为一款高性能、低功耗的微控制器，广泛应用于各类嵌入式系统中。

通过STM32单片机实现温度控制，不仅可以精确控制目标温度，而且能够实现系统的智能化和自动化。

本文将介绍如何通过STM32单片机，结合传感器、执行器等硬件设备，构建一套高效、稳定的温度控制系统，以满足不同应用场景的需求。

在本文中，我们将首先分析温度控制系统的基本需求，包括温度范围、精度、稳定性等关键指标。

随后，我们将详细介绍系统的硬件设计，包括STM32单片机的选型、传感器和执行器的选择、电路设计等。

在软件编程方面，我们将介绍如何使用STM32的开发环境进行程序编写，包括温度数据的采集、处理、显示以及控制策略的实现等。

我们将对系统进行测试，以验证其性能和稳定性。

通过本文的阐述，读者可以深入了解基于STM32单片机的温度控制系统的设计过程，掌握相关硬件和软件技术，为实际应用提供有力支持。

本文也为从事嵌入式系统设计和开发的工程师提供了一定的参考和借鉴。

二、系统总体设计基于STM32单片机的温度控制系统设计，主要围绕实现精确的温度监测与控制展开。

系统的总体设计目标是构建一个稳定、可靠且高效的环境温度控制平台，能够实时采集环境温度，并根据预设的温度阈值进行智能调节，以实现对环境温度的精确控制。

在系统总体设计中，我们采用了模块化设计的思想，将整个系统划分为多个功能模块，包括温度采集模块、控制算法模块、执行机构模块以及人机交互模块等。

这样的设计方式不仅提高了系统的可维护性和可扩展性，同时也便于后续的调试与优化。

温度采集模块是系统的感知层，负责实时采集环境温度数据。

我们选用高精度温度传感器作为采集元件，将其与STM32单片机相连，通过ADC（模数转换器）将模拟信号转换为数字信号，供后续处理使用。

毕业设计38单片机温控我正在考虑毕业设计的方向，我选定了一个38单片机温控的项目。

该项目旨在设计和实现一个基于38单片机的温度控制系统，以监测和控制环境中的温度。

该系统将能够自动控制温度，并提供用户界面以进行手动控制。

首先，我将使用一个温度传感器来检测环境中的温度。

传感器将被连接到38单片机的模拟输入引脚上。

通过读取传感器的电压值，单片机将能够获取当前温度数据。

接下来，我将使用一些电路元件来控制温度。

我计划使用一个继电器来控制加热器或冷却器的开关。

当温度低于设定温度时，继电器将打开并启动加热器以提高温度。

当温度超过设定温度时，继电器将关闭并启动冷却器以降低温度。

通过控制加热器和冷却器的开关，该系统将能够实现自动温度控制。

此外，我还计划添加一个LCD显示屏和几个按钮，以提供用户界面。

通过显示屏，用户将能够实时监测环境中的温度。

通过按下按钮，用户将能够手动控制加热器和冷却器的开关。

通过添加用户界面，用户将能够直接交互并控制系统。

最后，我计划使用38单片机的编程语言来编写控制系统的软件。

我将使用C语言来编写代码，并采用模块化的方式组织代码。

我将编写代码来读取温度传感器的数据，控制继电器和加热器/冷却器的开关，并处理用户界面的输入。

通过完成这个项目，我将会学习到如何使用38单片机来构建一个功能强大的温度控制系统。

我将学习到如何连接和读取传感器，如何控制电路元件，以及如何编写单片机的软件。

此外，我还将获得实际设计和实现一个完整工程的经验。

在未来，我相信这个项目的技术和经验将对我的发展非常有益。

控制系统的设计和实现是一项非常实用的技能，在许多行业和领域都有广泛的应用。

此外，通过完成这个项目，我还将展示出自己的能力和才华，对我的求职和职业发展将有积极的影响。

With a 1200-word limit in mind, I have reached the end of my response. However, if you require any further information or elaboration on any aspect of this project, please let me know, and I will be glad to assist you.。

单片机温度控制系统设计及实现温度控制是很多自动化系统中的重要部分，可以应用于许多场景，如家用空调系统、工业加热系统等。

本文将介绍如何利用单片机设计和实现一个简单的温度控制系统。

一、系统设计1. 硬件设计首先,我们需要选择合适的硬件来搭建我们的温度控制系统。

一个基本的温度控制系统由以下几个组件组成：- 传感器：用于检测环境的温度。

常见的温度传感器有热敏电阻和温度传感器。

- 控制器：我们选择的是单片机，可以根据传感器的读数进行逻辑判断，并控制输出的信号。

- 执行器：用于根据控制器的指令执行具体的动作，例如开启或关闭空调。

2. 软件设计温度控制系统的软件部分主要包括，传感器读取、温度控制逻辑和执行器控制。

我们可以使用C语言来编写单片机的软件。

- 传感器读取：通过串口或者模拟输入端口来读取传感器的数据，可以利用类似的库函数或者自己编写读取传感器数据的函数。

- 温度控制逻辑：根据读取到的温度值，判断当前环境是否需要进行温度调节，并生成相应的控制信号。

- 执行器控制：将控制信号发送到执行器上，实现对温度的调节。

二、系统实施1. 硬件连接首先，将传感器连接到单片机的输入端口，这样单片机就可以读取传感器的数据。

然后，将执行器连接到单片机的输出端口，单片机可以通过控制输出端口的电平来控制执行器的开关。

2. 软件实现编写单片机的软件程序，根据前面设计的软件逻辑，实现温度的读取和控制。

首先，读取传感器的数据，可以定义一个函数来读取传感器的数据并返回温度值。

其次，根据读取到的温度值，编写逻辑判断代码，判断当前环境是否需要进行温度调节。

如果需要进行温度调节，可以根据温度的高低来控制执行器的开关。

最后，循环执行上述代码，实现实时的温度检测和控制。

三、系统测试和优化完成软硬件的实施之后，需要对温度控制系统进行测试和优化。

1. 测试通过模拟不同的温度情况，并观察控制器的输出是否能够正确地控制执行器的开关。

可以使用温度模拟器或者改变环境温度来进行测试。

基于单片机AT89C51的温度控制系统的设计基于AT89C51单片机的温度测控系统设计一、引言随着现代化科技的进步，在很多工业控制场合需要非常精确的控制温度的变化，而在日常生活中，水温的智能控制应用也非常广泛，在这种环境下，便提出了智能水温控制系统。

本设计一单片机AT89C51为控制核心，用K型热电偶作温度传感器，信号经放大后输入模数转换器ADC0809,转换后的数字量输入到单片机AT89C51中。

单片机中采用PID控制算法对测量数据和设定数据进行处理，处理后的数据经数模转换器DAC0832转换为模拟量，以此来控制全隔离单相交流调压模块，从而控制锅炉水温稳定与设定值。

二、温度控制系统方案设计采用K型热电偶测量温度，讲温度信号放大后通过A/D 转入单片机，单片机进行数滤波和PID运算处理后，结果经DAC0832转换为模拟量对全隔离单相交流调压模块进行控制，达到控制电炉水温的目的。

系统方案如图1所示。

三、温度控制系统硬件设计温度控制系统硬件包括：AT89C51单片机最小系统模块、A/D转换模块、D/A转换模块、信号放大电路、温控电路以及其它外围电路。

3.1 单片机的选择AT89C51是ATMEL公司采用CM0S工艺生产的低消耗、高性能8位单片机，与MCS-51单片机兼容，其功能特点为：(1)4K字节闪烁存储器(FLASH)，可进行1000次写。

(2)静态操作，外界OHZ-24MHZ晶振。

(3)三层程序存储器锁。

(4)128字节内部数据存储器(RAM)。

(5)32跟可编程输入，输出线。

(6)两个6位定时/计数器。

(7)六个中断源。

(8)一个可编程串口。

(9)支持低功耗模式和掉电模式。

非常适合用作控制系统设计。

3.2传感器电路和信号放大电路采用K型热电偶作为温度传感器，它是一种能测量较高温度的廉价热电偶。

它的价格便宜，重复性好，产生的热电势大，约为0.041mV/度，因而灵敏度很高，而且它的线性很好。

虽然其测量精度略低，但完全满足工业测量要求，所以它是工业最常用的热电偶。

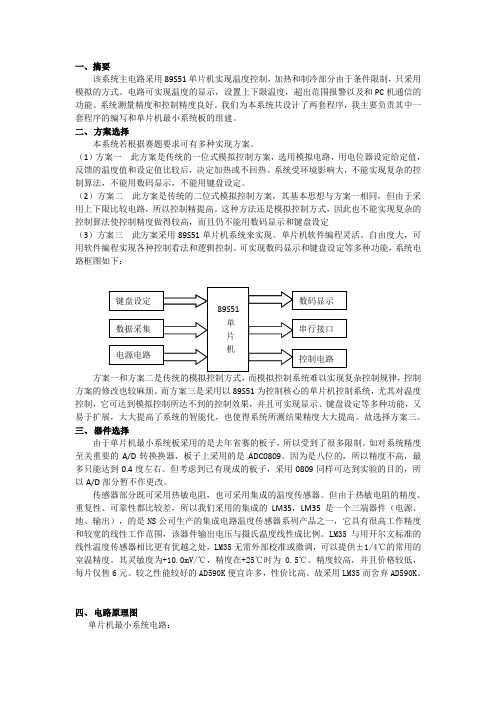

一、摘要该系统主电路采用89S51单片机实现温度控制，加热和制冷部分由于条件限制，只采用模拟的方式。

电路可实现温度的显示，设置上下限温度，超出范围报警以及和PC机通信的功能。

系统测量精度和控制精度良好。

我们为本系统共设计了两套程序，我主要负责其中一套程序的编写和单片机最小系统板的组建。

二、方案选择本系统若根据赛题要求可有多种实现方案。

（1）方案一此方案是传统的一位式模拟控制方案，选用模拟电路，用电位器设定给定值，反馈的温度值和设定值比较后，决定加热或不回热。

系统受环境影响大，不能实现复杂的控制算法，不能用数码显示，不能用键盘设定。

（2）方案二此方案是传统的二位式模拟控制方案，其基本思想与方案一相同，但由于采用上下限比较电路，所以控制精提高。

这种方法还是模拟控制方式，因此也不能实现复杂的控制算法使控制精度做得较高，而且仍不能用数码显示和键盘设定（3）方案三此方案采用89S51单片机系统来实现。

单片机软件编程灵活、自由度大，可用软件编程实现各种控制看法和逻辑控制。

可实现数码显示和键盘设定等多种功能，系统电路框图如下：方案一和方案二是传统的模拟控制方式，而模拟控制系统难以实现复杂控制规律，控制方案的修改也较麻烦。

而方案三是采用以89S51为控制核心的单片机控制系统，尤其对温度控制，它可达到模拟控制所达不到的控制效果，并且可实现显示、键盘设定等多种功能，又易于扩展，大大提高了系统的智能化，也使得系统所测结果精度大大提高。

故选择方案三。

三、器件选择由于单片机最小系统板采用的是去年省赛的板子，所以受到了很多限制。

如对系统精度至关重要的A/D转换换器，板子上采用的是ADC0809。

因为是八位的，所以精度不高，最多只能达到0.4度左右。

但考虑到已有现成的板子，采用0809同样可达到实验的目的，所以A/D部分暂不作更改。

传感器部分既可采用热敏电阻，也可采用集成的温度传感器。

但由于热敏电阻的精度、重复性、可靠性都比较差，所以我们采用的集成的LM35，LM35是一个三端器件（电源、地、输出），的是NS公司生产的集成电路温度传感器系列产品之一，它具有很高工作精度和较宽的线性工作范围，该器件输出电压与摄氏温度线性成比例。

单片机温度控制器设计一、引言温度控制器是一种广泛应用于工业控制领域的设备，它可以根据设定的温度范围来自动控制物体的温度。

本文将介绍一种基于单片机的温度控制器设计方案。

二、设计原理1. 温度传感器：选用精确可靠的温度传感器，如LM35，通过检测环境温度并将其转换为电压信号。

2. 单片机：选用适当的单片机，如STM32系列，负责温度信号的采集、处理和控制输出。

3. 控制输出：通过继电器或三极管等元件，控制加热装置或制冷装置的工作状态，以实现温度的控制。

4. 显示模块：为了方便用户了解当前温度信息，可以选用LCD显示模块，将温度数据进行实时显示。

5. 供电电源：通过稳压电源模块，为温度控制器提供稳定可靠的电源。

三、硬件设计1. 电路连接：按照传感器、单片机、控制输出、显示模块和供电电源的顺序进行连接，并注意信号线与电源线之间的分隔，以减少干扰。

2. 电气连接：将电路连接至电源，确保供电电源工作稳定。

3. 外壳设计：为了保护电路免受外界环境的干扰，可以设计一个合适的外壳来固定和封装电路。

四、软件设计1. 初始化设置：在程序开始时，进行各模块的初始化设置，包括ADC模块的初始化、定时器的初始化、控制输出口的初始化等。

2. 温度采集：通过ADC模块读取温度传感器的模拟信号，并进行一定的处理，得到代表温度的数字数据。

3. 控制策略：根据温度数据与设定温度的比较结果，确定控制输出的状态，以实现加热或制冷操作。

4. 显示功能：将温度数据通过串口或I2C总线发送至LCD显示模块，以供用户实时了解当前温度信息。

五、测试与调试1. 硬件测试：检查电路连接是否正确，通过示波器或万用表等工具，测量各信号线的电压或电流是否符合设计要求。

2. 软件调试：通过单片机的调试工具，逐步调试程序代码，确保各功能模块正常运行，并能正确响应设定的温度阈值。

3. 性能验证：将温度控制器放置在不同温度环境下，观察并记录控制输出的状态与温度变化的关系，验证温度控制器的稳定性和精度。

基于51单片机的温度控制系统设计引言：随着科技的不断发展，温度控制系统在现代生活中应用广泛，例如空调、冰箱、温室等。

本文基于51单片机设计一个简单的温度控制系统，用于控制温度在一些合适的范围内。

一、系统功能设计本系统主要包括以下功能：1.温度采集：通过温度传感器实时采集环境温度数据；2.温度显示：将采集到的温度数据显示在液晶屏上，方便用户查看；3.温度控制：当环境温度超过设定的范围时，系统将自动启动风扇或制冷装置来降低温度；4.温度报警：当环境温度超过设定范围时，系统将通过报警器发出警报。

二、系统硬件设计1.51单片机2.LM35温度传感器：用于采集环境温度数据；3.ADC0804模数转换芯片：将LM35传感器输出的模拟电压转换为数字信号；4.LCD1602液晶屏：用于显示温度数据和系统状态；5. Buzzer报警器：用于发出警报；6.风扇或制冷装置：用于降低温度。

三、系统软件设计1.初始化：设置各个硬件模块的工作模式和初始化参数；2.温度采集：通过ADC0804芯片将LM35传感器输出的模拟信号转换为数字信号；3.温度显示：将采集到的数字信号转换为温度值，并通过LCD1602液晶屏显示；4.温度控制：根据设定的温度上下限值，判断当前温度是否超过范围，若超过则启动风扇或制冷装置进行温度控制；5. 温度报警：当温度超过设定范围时，通过Buzzer报警器发出声音警报；6.系统循环：以上功能通过循环执行，实现实时监控和控制。

四、系统流程图软件设计流程如下所示:```开始初始化系统循环执行以下步骤：采集温度数据显示温度数据温度控制判断温度报警判断结束```五、系统总结本文基于51单片机设计了一个简单的温度控制系统，通过温度采集、显示、控制和报警功能，实现了温度的实时监控和控制。

该系统可以广泛应用于家庭、办公室、温室等环境的温度控制，提高生活质量和工作效率。

六、系统展望本系统可以进行进一步的优化和扩展，例如添加温度传感器的校准功能，提高温度采集的精度；增加温度曲线图显示功能，方便用户了解温度变化趋势；引入无线通信模块，使用户可以通过手机或电脑远程监控和控制温度等。

基于单片机的温度控制系统设计一、本文概述随着科技的快速发展，温度控制在各种应用场景中，如工业制造、农业种植、智能家居等领域，都发挥着越来越重要的作用。

单片机作为一种集成度高、控制能力强、成本低的微型计算机，被广泛应用于各种控制系统中。

因此，基于单片机的温度控制系统设计成为了当前研究的热点之一。

本文旨在探讨基于单片机的温度控制系统的设计原理和实现方法。

我们将介绍温度控制系统的基本原理和设计要求，包括温度传感器的选择、温度信号的采集和处理、控制算法的设计等。

然后，我们将详细阐述基于单片机的温度控制系统的硬件设计和软件编程，包括单片机的选型、外围电路的设计、控制程序的编写等。

我们将通过实际案例的分析和实验验证，展示基于单片机的温度控制系统的实际应用效果和性能表现。

通过本文的阅读，读者可以深入了解基于单片机的温度控制系统的设计方法和实现过程，掌握温度控制的基本原理和控制算法的设计技巧，为实际应用中的温度控制系统设计提供参考和借鉴。

二、单片机基础知识单片机，即单片微型计算机（Single-Chip Microcomputer），是一种集成电路芯片，采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计时器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的微型计算机系统，在工业控制领域广泛应用。

单片机的核心部分是中央处理器（CPU），它负责执行程序中的指令，进行算术和逻辑运算，以及控制单片机各部分的工作。

随机存储器（RAM）用于存储程序运行时的临时数据，而只读存储器（ROM）则用于存储固化的程序代码。

单片机还具备多个I/O口，用于与外部设备进行数据交换和控制。

单片机的工作原理是，当单片机加电后，会从ROM中读取程序并开始执行。

在执行过程中，CPU会根据程序中的指令，对RAM中的数据进行操作，同时控制I/O口的输入输出。

单片机温控程序设计一个单片机温控程序涉及多个方面，包括传感器的接口、温度采集、控制算法、显示等。

以下是一个简要的单片机温控程序的设计示例，具体实现可能依赖于使用的单片机型号、传感器型号等。

1. 硬件设计a. 传感器接口选择合适的温度传感器，比如常用的DS18B20数字温度传感器。

连接传感器的引脚到单片机的GPIO口。

c// DS18B20传感器连接// VCC -> 单片机电源// GND -> 单片机地// DQ -> 单片机GPIO口b. 输出控制选择用于控制的输出设备，如继电器、加热器、风扇等。

连接输出设备的引脚到单片机的GPIO口。

c// 控制设备连接// 继电器、加热器、风扇等的控制引脚连接到单片机GPIO口c. 显示设备如果需要显示当前温度或其他信息，可以选择合适的显示设备，如数码管、LCD等。

c// 显示设备连接// 数码管、LCD等的引脚连接到单片机GPIO口2. 软件设计a. 温度采集使用单片机的GPIO口读取温度传感器的数据，获取当前环境温度。

c// 读取DS18B20传感器温度数据float readTemperature(){// 实现读取DS18B20数据的代码// 返回浮点数温度值}b. 控制算法根据采集到的温度数据，实现控制算法。

比如，当温度过高时打开风扇或者关闭加热器。

c// 温控算法void temperatureControl(float currentTemperature){float targetTemperature =25.0;// 目标温度float hysteresis =1.0;// 温度死区if(currentTemperature >targetTemperature +hysteresis){// 温度过高，执行降温操作，比如打开风扇turnOnFan();}else if(currentTemperature <targetTemperature -hysteresis){// 温度过低，执行升温操作，比如关闭风扇、打开加热器turnOffFan();turnOnHeater();}else{// 温度在目标范围内，保持当前状态turnOffFan();turnOffHeater();}}c. 控制设备根据控制算法的结果，控制相应的输出设备。

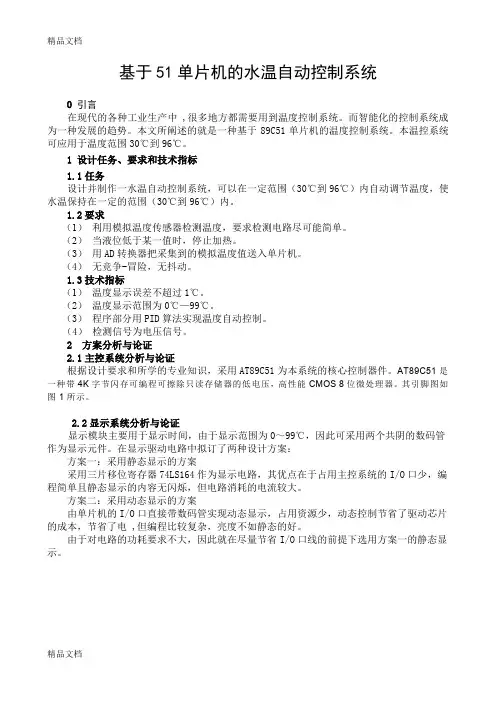

基于51单片机的水温自动控制系统0 引言在现代的各种工业生产中 ,很多地方都需要用到温度控制系统。

而智能化的控制系统成为一种发展的趋势。

本文所阐述的就是一种基于89C51单片机的温度控制系统。

本温控系统可应用于温度范围30℃到96℃。

1 设计任务、要求和技术指标1.1任务设计并制作一水温自动控制系统，可以在一定范围（30℃到96℃）内自动调节温度，使水温保持在一定的范围（30℃到96℃）内。

1.2要求（1）利用模拟温度传感器检测温度，要求检测电路尽可能简单。

（2）当液位低于某一值时，停止加热。

（3）用AD转换器把采集到的模拟温度值送入单片机。

（4）无竞争-冒险，无抖动。

1.3技术指标（1）温度显示误差不超过1℃。

（2）温度显示范围为0℃—99℃。

（3）程序部分用PID算法实现温度自动控制。

（4）检测信号为电压信号。

2 方案分析与论证2.1主控系统分析与论证根据设计要求和所学的专业知识，采用AT89C51为本系统的核心控制器件。

AT89C51是一种带4K字节闪存可编程可擦除只读存储器的低电压，高性能CMOS 8位微处理器。

其引脚图如图1所示。

2.2显示系统分析与论证显示模块主要用于显示时间，由于显示范围为0～99℃，因此可采用两个共阴的数码管作为显示元件。

在显示驱动电路中拟订了两种设计方案：方案一：采用静态显示的方案采用三片移位寄存器74LS164作为显示电路，其优点在于占用主控系统的I/O口少，编程简单且静态显示的内容无闪烁，但电路消耗的电流较大。

方案二：采用动态显示的方案由单片机的I/O口直接带数码管实现动态显示，占用资源少，动态控制节省了驱动芯片的成本，节省了电 ,但编程比较复杂，亮度不如静态的好。

由于对电路的功耗要求不大，因此就在尽量节省I/O口线的前提下选用方案一的静态显示。

图1 AT89C51引脚图2.3 检测系统分析与论证1 温度检测：有选用AD590和LM35D两种温度传感器的方案，但考虑到两者价格差距较大，而本系统中对温度要求的精度不很高，因而选用比较廉价LM35D。
