脚手架钢管扣件用量计算方法脚手架在建筑施工中起着重要的支撑作用，保障了施工的安全与高效进行。
其中，钢管和扣件是构成脚手架的主要材料。
为了确保脚手架的稳定性和承载力，正确计算和选择钢管和扣件的用量至关重要。
本文就脚手架钢管和扣件的用量计算方法进行探讨。
一、脚手架钢管的用量计算方法脚手架钢管的用量计算需要考虑以下几个因素：1. 梁的跨度及间距：根据梁的跨度和间距，计算所需的钢管数量。
通常采用的方法是将梁的跨度分成若干等分段，每段之间距离相等，然后计算每段所需的钢管数量，最后将各段的数量相加得到总数。
2. 柱的高度：根据柱的高度计算所需的钢管数量。
一般情况下，柱的高度不会太高，所以可以根据实际情况进行估算，并加上一定的安全余量。
3. 脚手架的层数：根据脚手架的层数计算所需的钢管数量。
每一层脚手架都需要一定数量的钢管支撑。
除了上述因素外，还需要考虑连接钢管的方法和材料，以及钢管的长度。
连接钢管的方法通常有螺纹连接、插销连接等，根据具体情况选择合适的连接方法。
钢管的长度一般有固定的规格可供选择，根据实际需要进行计算，并考虑预留一定的余量。
二、脚手架扣件的用量计算方法脚手架扣件作为连接钢管的重要组成部分，其用量计算也是需要仔细考虑的。
1. 拐角连接数量：计算拐角连接所需的扣件数量。
拐角连接通常需要使用4个扣件进行固定。
2. 直线连接数量：计算直线连接所需的扣件数量。
直线连接通常需要使用2个扣件进行固定。
3. 斜撑支撑点数量：根据斜撑的数量，计算斜撑支撑点所需的扣件数量。
每个斜撑支撑点通常需要使用2个扣件。
需要注意的是，扣件的用量计算还需要考虑每个连接点上的扣件数量。
根据具体情况，可以进行实地测量或参考相关的规范标准，确定每个连接点所需的扣件数量，并进行累加得到总数。
总结：脚手架钢管和扣件的正确用量计算对于施工过程至关重要。
在计算过程中需要考虑梁的跨度、柱的高度、脚手架层数等多个因素，并根据具体情况选择合适的连接方法和材料。
脚手架钢管、扣件用量计算表脚手架是一种非常常见并且广泛使用的建筑工具，而钢管和扣件则是搭建脚手架所必备的材料。
在使用脚手架搭建施工现场时，往往需要对所需的钢管和扣件的数量进行计算。
本文将介绍如何编写一份脚手架钢管、扣件用量计算表。
一、计算脚手架所需的钢管数量钢管是搭建脚手架必不可少的材料，计算所需数量要考虑到以下几个因素：1.搭建的高度。
首先要确定搭建的脚手架高度，因为高度越高需要的钢管量就越多。
2.钢管规格。
钢管的长度和直径也是计算钢管数量的关键因素，因为规格不同所需的数量也不同。
3.支撑方式。
脚手架的支撑方式决定了所需的钢管数量。
使用柱式脚手架时，需要将钢管垂直地安装在地面上，因此所需的钢管数量会相对较多。
通过以上的考虑因素，我们可以编写如下的计算公式：所需钢管数量 = 搭建高度 x 每层高度需要的钢管数量 x （每根钢管长度/每节长度）/ 每节重量其中，“每层高度需要的钢管数量”与“每节长度”表示的是组成脚手架一层的钢管数量和长度，也可理解为每一节的长度。
二、计算脚手架所需的扣件数量扣件是连接钢管的关键组件，计算所需数量要考虑以下几点：1.钢管规格。
扣件和钢管匹配，需要根据实际使用的钢管进行选择。
2.搭建方式。
扣件的包括水平、竖直和斜对接，因此需要根据实际需要计算所需数量。
通过以上考虑因素，我们可以编写如下的计算公式：所需扣件数量 = 搭建高度 x 每层高度需要的扣件数量 x （扣件单个重量/每节重量）其中，“每层高度需要的扣件数量”表示的是组成脚手架一层的扣件数量。
三、测量脚手架的长度和高度除了计算所需钢管和扣件数量以外，还需要对脚手架的长度和高度进行测量。
通常情况下，使用的测量工具可能包括卷尺，水平仪等。
四、总结脚手架的使用是建筑工程中不可或缺的环节，而钢管和扣件是搭建脚手架所绕不开的关键材料。
在使用脚手架搭建施工现场时，需要对所需的钢管和扣件的数量进行计算，以确保足够的材料供应。
本文介绍了如何编写一份脚手架钢管、扣件用量计算表，以便在施工现场快速准确的计算脚手架所需的材料，提高工作效率。
脚手架钢管扣件怎么计算数量【范本1】：正文：脚手架钢管扣件的数量计算是脚手架搭建过程中关键的一环，准确的数量计算可以确保脚手架搭建的稳定性和安全性。
本文将详细介绍脚手架钢管扣件数量计算的方法及步骤。
一.脚手架钢管扣件的分类钢管扣件主要分为固定性钢管扣件和活动性钢管扣件两大类。
1. 固定性钢管扣件：主要用于固定脚手架立杆和横杆，包括垂直固定扣件和水平固定扣件。
2. 活动性钢管扣件：主要用于连接脚手架立杆、横杆和斜杆，包括连接扣件和转角扣件。
二.脚手架钢管扣件数量计算方法脚手架钢管扣件的数量计算根据脚手架搭建的具体需求和实际情况而定，一般通过以下步骤进行：1. 确定脚手架的类型和尺寸：根据需要搭建的脚手架类型和规模确定所需的钢管尺寸。
2. 计算立杆数量：根据脚手架的高度和间距计算立杆的数量。
一般情况下，立杆的间距不超过2米。
3. 计算横杆数量：根据脚手架的宽度和横杆的间距计算横杆的数量。
一般情况下，横杆的间距不超过1.2米。
4. 计算斜杆数量：根据脚手架的高度和需要设置的斜杆数量计算斜杆的数量。
一般情况下，斜杆的数量为脚手架立杆数量的1/3至1/2.5. 计算连接扣件和转角扣件的数量：根据脚手架的搭建方式和连接点的数量计算连接扣件和转角扣件的数量。
附件：1. 脚手架钢管扣件数量计算表法律名词及注释：1. 脚手架：建筑施工过程中搭建的临时性结构，用于支撑施工人员和材料的平台。
2. 钢管扣件：一种钢制连接件，用于连接和固定脚手架中的杆件。
3. 固定性钢管扣件：用于固定脚手架立杆和横杆的钢管扣件。
4. 活动性钢管扣件：用于连接脚手架立杆、横杆和斜杆的钢管扣件。
【范本2】：正文：脚手架钢管扣件的数量计算是脚手架搭建过程中必不可少的一项工作。
准确的数量计算可以确保脚手架搭建的稳固性和安全性。
本文将详细介绍脚手架钢管扣件数量计算的方法及步骤。
一.脚手架钢管扣件的分类与作用钢管扣件主要分为固定性钢管扣件和活动性钢管扣件两类。
扣件式钢管脚⼿架杆配件配备数量计算⽅法及公式扣件式钢管脚⼿架杆配件配备数量计算⽅法：扣件式钢管脚⼿架的杆配件配备数量，需要有⼀定的富裕量，以适应脚⼿架搭设时变化的需要，计算⼀般采⽤近似匡算的⽅法。
扣件式钢管脚⼿架按⽴杆根数计的杆配件⽤量计算，系设已知脚⼿架⽴杆总数为n，搭设⾼度为H，步距为h,⽴杆纵距为la，⽴杆横距为lb，排数为n1和作业层数为n2时，其杆配件⽤量可按照下表所列公司进⾏计算。
扣件式钢管脚⼿架杆配件⽤量概算式上图概算式续表注：1.长杆包括⽴杆、纵向平杆和剪⼒撑（满堂脚⼿架也包括横向平杆）；2.A为原算式，B为h分之la等于0.8时的简式；3.C为n2等于2；D为n2等于3（但满堂架为⼀层作业）；4.满堂脚⼿架为⼀层作业，但按⼀半作业层⾯积计算脚⼿板。
按⾯积或体积计的杆配件⽤量计算，系设取⽴杆纵距la=1.5m，⽴杆横距lb=1.2m和步距h=1.8m时，每100㎡单、双排脚⼿架和每100m³满堂脚⼿架的杆配件⽤量列于下表中，可供计算参考使⽤。
按⾯积或体积计的扣件式钢管脚⼿架杆配件⽤量参考表注：1.满堂脚⼿板按⼀层作业，且铺占⼀半⾯积的脚⼿板；2.长杆的平均长度取5m；3.底座数量取决于H，表中（）内数字依据为：单、双排架H取20m，满堂架取10m，所给数字仅供参考。
按长杆重量计的杆配件配备量计算，当施⼯单位已拥有100t、长4~6m的扣件脚⼿钢管时，其相应的杆配件的配备量列于下表中，可供参考。
在计算时，取加权平均值，单排架、双排架和满堂脚⼿架的使⽤⽐例（权值）分别取0.1、0.8和1.0时，扣件的装配量⼤致为0.26~0.27。
扣件式钢管脚⼿架杆配件的参考配备量表上图参考配备量表续表。

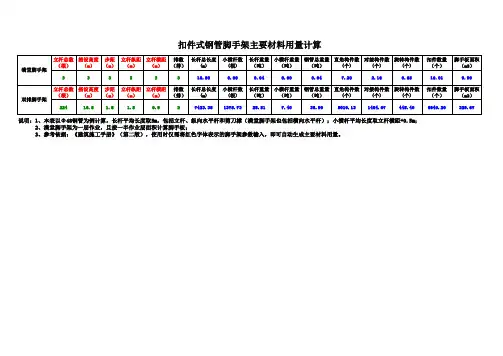

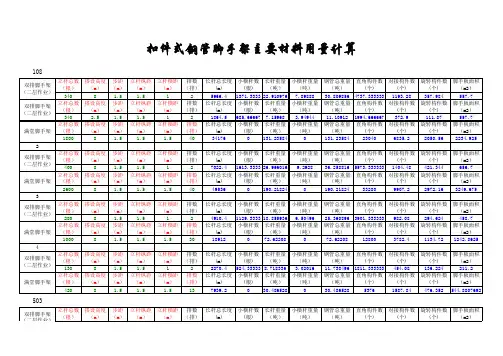

十、脚手架配件数量匡算扣件式钢管脚手架的杆件配备数量需要一定的富余量，以适应构架时变化需要因此按匡算方式来计算；根据脚手架立杆数量按以下公式进行计算:L = l.lxff x n +—xf?-I h5N =03XyS = 1 Ax (r? 2) x l a x l b L --长杆总长度(m)；N 2 --直角扣件数（个）；N 4 --旋转扣件数（个）；n --立杆总数（根）n=286 ；h -- 步距 (m) h=1.8 ；l b --立杆横距 (m) l b=0.8 ；Ni --小横杆数（根）；N3 --对接扣件数（个）；S --H --搭设高度(m)H=23 ；l a r-立杆纵距（m）la=1.5；长杆总长度 (m) L =1.1X 23.00 X (286 + 1.50 X 286/1.80 - 2 X1.50/1.80)=13223.47；小横杆数 ( 根) N1=1.1 X (23.00 /1.80X 1/2 + 1) X 286 = 2325；直角扣件数 ( 个) N2=2.2 X (23.00 / 1.80 + 1)X 286 = 8669；对接扣件数（个）N 3 =13223.47 / 6.00 = 22047旋转扣件数（个）N 4 =0.3 X 13223.47 / 6.00 = 662;脚手板面积（m2） S = 1.1 X（ 286-2 ）X 1.50 / 0.80=585.75。
根据以上公式计算得长杆总长 13223.467m ；小横杆 2325 根; 直角扣件 8669 个; 对接扣件 2204 个 ; 旋转扣件 662 个; 脚手板 585.75m 2。
满堂扣件式钢管脚手架计算书（13.55）满堂扣件式钢管脚手架计算书计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）。
计算参数:钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。
模板支架搭设高度为13.6m，立杆的纵距b=1.20m，立杆的横距l=1.20m，立杆的步距h=1.50m。
脚手板自重0.30kN/m2，栏杆自重0.15kN/m，材料最大堆放荷载 1.00kN/m2，施工活荷载1.00kN/m2。
地基承载力标准值135kN/m2，基础底面扩展面积0.250m2，地基承载力调整系数0.40。
图落地平台支撑架立面简图图落地平台支撑架立杆稳定性荷载计算单元采用的钢管类型为φ48×2.8。
一、基本计算参数[同上]二、纵向支撑钢管的计算纵向钢管按照均布荷载下连续梁计算，截面力学参数为截面抵抗矩 W = 4.25cm3；截面惯性矩 I = 10.20cm4；纵向钢管计算简图1.荷载的计算：(1)脚手板与栏杆自重线荷载(kN/m)：q1=0.000+0.300×0.300=0.090kN/m(2)堆放材料的自重线荷载(kN/m)：q21= 1.000×0.300=0.300kN/m(3)施工荷载标准值(kN/m)：q22= 1.000×0.300=0.300kN/m经计算得到，活荷载标准值 q2 = 0.300+0.300=0.600kN/m2.抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩。
最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:最大弯矩计算公式如下:最大支座力计算公式如下:静荷载q1 = 1.20×0.090=0.108kN/m活荷载q2 = 1.40×0.300+1.40×0.300=0.840kN/m最大弯矩M max=(0.10×0.108+0.117×0.840)×1.2002=0.157kN.m最大支座力N = (1.1×0.108+1.2×0.84)×1.20=1.352kN抗弯计算强度f=0.157×106/4248.0=36.98N/mm2纵向钢管的抗弯计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:静荷载 q1 = 0.090kN/m活荷载 q2 = 0.300+0.300=0.600kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.090+0.990×0.600)×1200.04/(100×2.06×105×1 01950.0)=0.647mm 纵向钢管的最大挠度小于1200.0/150与10mm,满足要求!三、横向支撑钢管计算横向支撑钢管按照集中荷载作用下的连续梁计算集中荷载P 取纵向板底支撑传递力，P=1.35kN1.35kN 1.35kN 1.35kN 1.35kN 1.35kN 1.35kN 1.35kN 1.35kN 1.35kN1.35kN 1.35kN 1.35kN 1.35kN支撑钢管计算简图0.608支撑钢管弯矩图(kN.m)变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下：0.51kN 0.51kN 0.51kN 0.51kN 0.51kN 0.51kN 0.51kN 0.51kN 0.51kN0.51kN 0.51kN 0.51kN 0.51kN支撑钢管变形计算受力图 0.071支撑钢管变形图(mm)经过连续梁的计算得到最大弯矩 M max=0.608kN.m最大变形 v max=1.122mm最大支座力 Q max=5.916kN抗弯计算强度f=0.608×106/4248.0=143.24N/mm2支撑钢管的抗弯计算强度小于设计强度,满足要求!支撑钢管的最大挠度小于1200.0/150与10mm,满足要求!四、扣件抗滑移的计算纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算:R ≤ R c其中 R c——扣件抗滑承载力设计值,取8.00kN；R ——纵向或横向水平杆传给立杆的竖向作用力设计值；计算中R取最大支座反力，R=5.92kN单扣件抗滑承载力的设计计算满足要求!五、立杆的稳定性计算荷载标准值作用于模板支架的荷载包括静荷载、活荷载和风荷载。
