任务十一加速踏板位置传感器检测与维修一、教学目标（一）知识目标1.能通过与客户交流和查阅相关维修技术资料获取车辆信息。
2.能独立制订工作计划并按计划实施。
3.能够正确的说明加速踏板位置传感器结构、位置、工作原理。
4.能够拆画加速踏板位置传感器的电路图。
5.能够对加速踏板位置传感器检测、拆装。
（二）能力目标将系统复杂的知识图表化——对知识进行加工提炼，绘制图表，便于理解、记忆和复习，提高自学能力。
（三）素质目标1.在学习和检修过程中，遵守汽车维修安全操作规程，并养成7S现场管理的工作习惯。
2.能与小组成员顺畅沟通、通力协作，共同完成任务。
3.能客观进行自评、互评，具备接受他人的评价的承受力。
二、教学重难点加速踏板位置传感器结构、位置、工作原理，拆画加速踏板位置传感器的电路图，加速踏板位置传感器检测、拆装。
三、教学内容复习前课：旋钮式电子换挡操纵机构的工作原理？旋钮式电子操纵机构的电路图？新课讲授：一、加速踏板传感器定义加速踏板传感器是用来测量加速踏板位置的传感器。
在车辆行驶过程中，驾驶员踩下加速踏板的速率信号和位移信号被转换为模拟量信号传递给VCU，VCU通过计算后再将控制信息传输给电机控制器，电机控制器据此对电机进行控制，加速踏板信号是电机控制器的重要输入信号。
二、加速踏板传感器分类加速踏板传感器主要分为：电位计式、感应式和霍尔式三类。
其中电位计式是接触式，感应式和霍尔式是非接触式。
常见的加速踏板传感器主要是电位计式和霍尔式。
电位计式传感器采用可变电阻分压原理；霍尔式传感器采用霍尔效应原理，输出的是线性信号，无接触、无磨损且工作可靠。
三、霍尔式加速踏板传感器1.工作原理车辆启动后，驾驶员踩踏加速踏板，带动与加速踏板相连的永久磁铁一起旋转，磁铁与霍尔元件之间的相对位置发生改变，进而改变了磁力线射入霍尔元件的角度，也就改变了霍尔元件输出的电压值。
霍尔元件输出的电压值与磁铁位置呈一一对应的线性关系，测量此霍尔电压就可以测得加速踏板的角位移。
接触式加速踏板位置传感器工作原理(一)接触式加速踏板位置传感器工作原理解析什么是接触式加速踏板位置传感器？接触式加速踏板位置传感器是一种用于检测和测量汽车加速踏板位置的装置。
它通过感应踏板的运动，向车辆的电控单元提供准确的位置信息，从而帮助控制发动机的输出功率。
工作原理接触式加速踏板位置传感器的工作原理基于电阻变化的原理。
它通常由以下几个部分组成：1.踏板：踏板是由导电材料制成的，当踏板被按下或释放时，会改变其电阻值。
2.触点：触点是与踏板相连的金属接点，它用于传导电流。
3.弹簧：弹簧的作用是将踏板恢复到原始位置，并在踏板被按下时提供一定的阻力。
4.电阻片：电阻片是通过它的变化来测量踏板位置的。
当踏板被按下时，电阻片的电阻值会发生变化。
工作原理的具体步骤接触式加速踏板位置传感器的工作原理可以概括为以下几个步骤：1.当踏板被按下时，触点与电阻片之间的接触面积增大，导致电阻值减小。
2.减小的电阻值会导致电流通过传感器的路径发生变化。
3.根据传感器电路中的电压分压原理，变化的电流将引发电压变化。
4.通过测量电压的变化，可以计算出踏板的位置变化。
优势和应用领域•优势：接触式加速踏板位置传感器具有响应速度快、精度高、可靠性强等优点。
•应用领域：接触式加速踏板位置传感器主要应用于汽车领域，用于测量加速踏板位置，为发动机控制单元提供准确的输入信号。
总结接触式加速踏板位置传感器是一种用于检测和测量汽车加速踏板位置的装置。
它通过感应踏板的运动，向车辆的电控单元提供准确的位置信息。
其工作原理基于电阻变化的原理，通过测量电阻值的变化来计算踏板的位置变化。
接触式加速踏板位置传感器具有快速、精确和可靠的特点，主要应用于汽车领域。
以上是关于接触式加速踏板位置传感器工作原理的简要解析，通过对其原理和工作步骤的了解，我们可以更好地理解和应用这一技术。
接下来，我们将进一步探讨接触式加速踏板位置传感器的原理和工作方式。
接触式加速踏板位置传感器的电路设计接触式加速踏板位置传感器的电路设计要充分考虑到信号的稳定性和准确性。

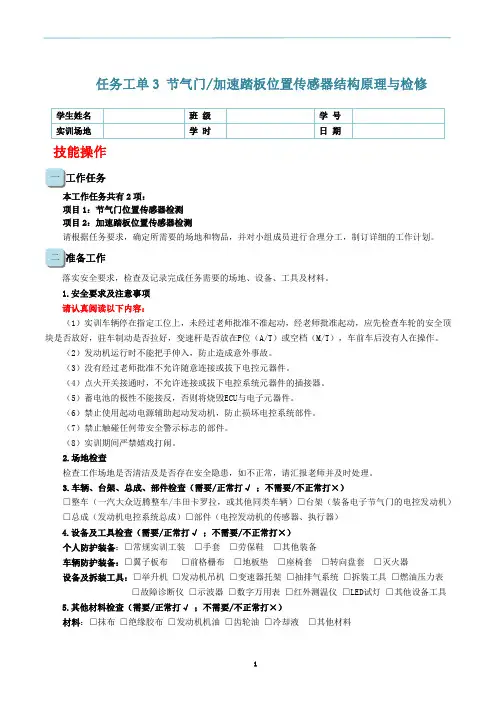

任务工单3 节气门/加速踏板位置传感器结构原理与检修学生姓名 班 级 学 号 实训场地学 时日 期技能操作工作任务本工作任务共有2项：项目1：节气门位置传感器检测 项目2：加速踏板位置传感器检测请根据任务要求，确定所需要的场地和物品，并对小组成员进行合理分工，制订详细的工作计划。
准备工作落实安全要求，检查及记录完成任务需要的场地、设备、工具及材料。
1.安全要求及注意事项 请认真阅读以下内容：（1）实训车辆停在指定工位上，未经过老师批准不准起动，经老师批准起动，应先检查车轮的安全顶块是否放好，驻车制动是否拉好，变速杆是否放在P 位（A/T ）或空档（M/T ），车前车后没有人在操作。
