表面水平位移监测点埋设考证表

当进行坡面变形观测点的埋设考证时可以按照以下表格格式进行记录：在填写表格时，每一行对应一个观测点，根据实际情况填写相应的信息：•观测点编号：给每个观测点一个唯一的编号，便于后续数据分析和处理。

•埋设位置描述：简要描述观测点的具体位置，如靠近斜坡顶部、中间位置或底部等。

•X、Y、Z坐标：根据实地测量结果填写观测点的三维坐标，分别表示横向位置、纵向位置和高程。

•埋设日期：记录观测点的埋设日期。

•埋设者：填写负责埋设观测点的人员姓名或编号。

•备注：可用于记录其他相关信息，如使用的仪器设备、埋设深度等。

以上表格只是一个简单示例，你可以根据具体需求进行调整和扩充。

记得在实地操作时，遵循相关安全规范，并确保测量结果的准确性。

在进行坡面变形观测点的埋设考证之前，有一些须知事项需要注意。

以下是一些常见的须知：1.定位精度：埋设观测点时，应尽量保证定位的精度和准确性。

使用全站仪或GPS等测量设备进行观测，并尽量选择明显的地物或参考点来确定坐标。

2. 观测密度：根据具体情况，合理确定观测点的密度。

通常情况下，观测点的间距应适当，以覆盖整个坡面，并能够有效捕捉到潜在的变形信息。

3. 固定方式：观测点的固定方式要考虑到投入成本、长期稳定性和可操作性等因素。

常见的固定方式包括混凝土台基、地钉、地脚螺栓等。

4. 埋设深度：观测点的埋设深度应根据实际需要来确定。

一般来说，观测点的埋设深度应足够深，以避免受到表层土壤的影响。

5. 定期观测：完成观测点的埋设后，建议定期进行观测并记录数据。

观测的时间间隔可以根据具体需求来确定，常见的观测周期可以是每周、每月或每季度等。

6. 数据记录：观测点的数据记录应遵循统一的规范，包括观测日期、坐标值、观测人员等信息。

同时，也要注意保留原始观测数据和相关的观测记录。

7. 安全防护：在埋设观测点时，要注意安全防护措施，确保操作人员的安全。

如有需要，可以采取围护结构或使用安全缆绳等措施。

8. 数据处理与分析：观测数据的处理与分析是判断坡面变形情况的关键。

高填方路基边坡监测监控措施1、监测的目的施工过程要对边坡周围的重要建（构）筑物、地面沉降、水平位移进行跟踪监测，做到信息化施工，及时根据施工监测结果对施工步骤及边坡参数进行调整，做到安全可靠，防患于未然。

开展和加强监测工作，可以根据实时的变形数据，分析判断预测边坡开挖过程中周边环境及边坡的变形情况，采取有效措施，达到控制边坡变形，保护周边环境的目的。

2、监测内容本标段路堑高边坡有6处：K1+500-K1+780段、K1+860-K1+880段、K2+080-K2+120段左侧高挖方边坡；K1+688-K1+834段右侧挖方高边坡，K1+968.245-K2+006.069段左侧填方高边坡。

高边坡监测内容为人工巡视、裂缝观测、坡面位移观测。

（1）人工巡视和裂缝观测：人工巡视是一项经常性的工作，我标将安排专人坚持每天进行巡视。

当坡体表面发现裂缝时监测组及时在裂缝处埋设裂缝观测装置，通过观测裂缝的变化过程和变化规律来分析坡体的变形情况和破坏趋势。

（2）坡面位移观测：高边坡坡面的变形观测是指在平台上设置坡面变形观测点，利用精度为2″的全站仪进行观测，采用直角坐标法量测。

通过数据处理分析，分析坡面几何外观的变化情况，绘制坡面各点在施工过程中的水平位移变化情况，从而了解边坡滑动范围和滑动情况，提供预警信息，它是一种简单，直接的宏观监测方法。

3、监测实施流程边坡监测工作与边坡施工需要反复交叉开展，为了使边坡监测工作与边坡施工作业协调一致，特制定如下作业流程：4、监测资料(1)资料报送程序（2）资料报送内容1)人工巡视记录表2)坡面变形观测点埋设考证表3)裂缝观测点埋设考证表4)坡面观测点观测记录表5)裂缝观测记录表6)报警联系函5、报警方法（1）稳定控制标准；边坡稳定性评价主要根据以下几点进行综合判断：1）最大沉降不大于30mm,最大位移速率小于2mm/d；2）边坡开挖停止后位移速率呈收敛趋势；3）坡面、坡顶有无开裂，裂缝的变化趋势如何；在实际监测的过程中如果出现有上述一点或几点现象时，都应引起注意，及时对各项监测内容作综合分析，并通过其他项目的监测资料相互进行对照、比较，以进一步讨论边坡的稳定性，以便及早发现安全隐患情况，采取相应的补救措施。

附录 A
（规范性附录）
监测设施检查测试方法表A.1 大坝现状调查表
表A.2 变形监测设施现状调查表
表A.3 测压管现状调查
表A.4 渗压计现状调查表
表A.5 渗流量现状调查表
表A.6 表面变形测点、基点现场检查测试评价表
表A.7 表面变形监测控制网现场检查测试评价表
表A.8 表面裂缝测点现场检查测试评价表
表A.9 测压管现场检查测试评价表
表A.10 测压管灵敏度试验记录表
表A.11 差阻式渗压计现场检查测试表
表A.12 振弦式渗压计现场检查测试记录表
表A.13 量水堰现场检查评价表
表A.14 自动监测系统现场检查评价表
表A.15 浮子式水位计现场检查评价表
表A.16 超声波水位计现场检查评价表
表A.17 翻斗式雨量计现场检查评价表
表A.18 虹吸式雨量计现场检查评价表
工程名称：检测使用的仪器：日期：
表A.19 现有表面变形观测点、工作基点、校核基点测试统计表
表A.20 测压管测试统计表
附录 B
（规范性附录）
监测设施安装埋设考证表

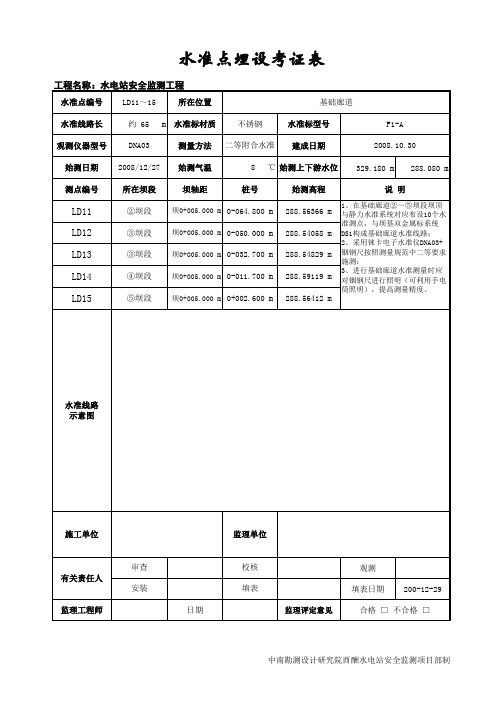

表B.1水准基点安装埋设考证表
表B.2垂直位移测点安装考证表
表B.3工作基点（视准线法）安装考证表
表B.4水平位移测点安装考证表
表B.5测压管安装埋设考证表。

高边坡监测方案高边坡监测实施方案一：工程概况：本标段存在挖方边坡高度超过30m的土石二元及岩石深挖方边坡和挖方边坡高度超过20m的土质深挖方边坡6段。

大部分路段坡度较陡，岩体破碎松软，节理裂隙发育，断裂构造对本标段路堑边坡稳定性有一定的影响。

二：监测内容：本标段高边坡监测主要是指路堑高边坡，监测内容为人工巡视、裂缝观测、坡面观测和水平位移观测。

1、人工巡视和裂缝观测：人工巡视是一项经常性的工作，我标将安排专人坚持每天进行巡视。

当坡体表面发现裂缝时监测组及时在裂缝处埋设裂缝观测装置，经过观测裂缝的变化过程和变化规律来分析坡体的变形情况和破坏趋势。

2、坡面观测：高边坡坡面的变形观测是指在平台上设置坡面变形观测点，利用精度为2″的全站仪进行观测，采用直角坐标法量测。

经过数据处理分析，分析坡面几何外观的变化情况，绘制坡面各点在施工过程中的水平位移变化情况，从而了解边坡滑动范围和滑动情况，提供预警信息，它是一种简单，直接的宏观监测方法。

三、监测实施流程边坡监测工作与边坡施工需要重复交叉开展，为了使边坡监测工作与边坡施工作业协调一致，特制定如下作业流程：1、资料报送程序：2、资料报送内容：a、人工巡视记录表；b、坡面变形观测点埋设考证表；c、裂缝观测点埋设考证表;d、坡面观测点观测记录表；e、裂缝观测记录表；f、报警联系函四：报警方法1、稳定控制标准；边坡稳定性评价主要根据以下几点进行综合判断：（1）、最大位移速率小于2mm/d；（2）、边坡开挖停止后位移速率呈收敛趋势；（3）、坡面、坡顶有无开裂，裂缝的变化趋势如何；在实际监测的过程中如果出现有上述一点或几点现象时，都应引起注意，及时对各项监测内容作综合分析，并经过其它项目的监测资料相互进行对照、比较，以进一步讨论边坡的稳定性，以便及早发现安全隐患情况，采取相应的补救措施。

2、报警流程（1）、报警工作及稳定控制按照资料报送程序执行；（2）、普通监测的边坡稳定性由我标监测组作为主要控制方，第三方予以辅助并在必要时提供稳定性协助判别。

宋各庄水库大坝变形观测与资料分析（刘学慧）时间： 2012-02-10 09:00:17 来源：水科学与工程技术 放大缩小打印 摘要：受各种因素影响，土石坝建成后均会产生变形。

当变形过大，超过了允许值，就会对坝体安全造成影响。

对宋各庄水库建库以来坝体变形观测资料进行整理分析，对坝体变形是否趋于稳定做出结论，并通过倾度计算，分析坝体内部产生裂缝的可能性。

关键词：大坝；变形；倾度；稳定中图分类号：TV697.2 文献标识码：A 文章编号：1672-9900（2011）04-0067-03 Deformation Observation and Analysis of Song Gezhuang Reservoir DamLIU Xue-huiAbstract ：Affected by various factors ，the earth-rockfill dam will produce distortion after it has been completed. When the deformation is too large ，more than the allowable value ，it will affect the safety of the dam. Analysing observation data of supporting for the dam at the Songgezhuang Reservoir ，making a conclusion to the dam deformation of the stability ，and using the calculation of the tilt ，analyzing the possibility of the dam body fissure .Key words ：dam ；distortion ；tilt ；stable1 概述1.1 工程概况 宋各庄水库自1975年10月动工兴建，历时11a 经过多次组织施工到1986年底竣工，基本达到了“1986年补充设计”确定的工程规模。

深基坑变形数值模拟结果与监测数据对比分析*戴清宝(浙江恒欣设计集团股份有限公司福建勘察分公司福建泉州362000)摘要笔者以泉州市某基坑支护工程为案例,基坑采用土钉墙的支护型式,设计运用迈达斯计算软件对基坑开挖后的变形情况进行数值模拟计算,结合开挖后的基坑位移监测数据,将基坑变形的数值模拟计算数据与监测数据进行了对比分析㊂关键词深基坑土钉墙迈达斯数值模拟监测中图分类号:T U753.1文献标识码:A 文章编号:1002-2872(2023)11-0173-03随着车库的需求量日渐增长,地下室几乎已成为商品住宅楼及办公楼的标配,地下室的开挖,将影响周边建(构)筑物的安全,基坑支护应运而生㊂土钉墙作为一种最常见的基坑支护型式,有着工艺成熟㊁工期短㊁造价省等优点,成为众多基坑工程的首选方案,在基坑支护工程中应用非常广泛㊂G B55003-2021建筑与市政地基基础通用规范于2022年1月1日起正式实施,该规范第7.1.3条[1]将基坑支护结构及基坑周边土体的变形计算列入强制性条文要求,土钉墙支护体系下的周边土体变形理论计算与工程实际变形量是否存在较大差异?这是一个值得我们考证的内容㊂1工程实例概况工程场地位于泉州市惠安县,场地原为旧民房,场地已整平至ʃ0.000(黄海高程32.60m)㊂场地西侧7 m范围外为民房(1-4F㊁浅基㊁石砌㊁砖混或简易民房㊁持力层为粉质黏土或残积砂质粘性土),北侧民房已拆除,仅存旧围墙㊂南东二侧均为现状水泥路㊂建筑物下设一层整体地下室,基础类型为浅基础,地下室面积约4400m2,支护周长约315m,基坑最大支护深度约6.95m,基坑侧壁安全等级为二级,重要性系数γ0=1.0[2]㊂1.1工程地质概况按地貌类型划分,本场地属冲洪积平原,地势较平缓,据本勘资料,场地内除表层人工填土(Q4m l),第四系土层为冲洪积(Q4a l-p l)及残积(Q4e l)成因,基底为花岗岩类岩石(γ53)㊂工程场地地貌属残积台地地貌单元,场地地层分布情况自上而下分别为:杂填土㊁粉质黏土㊁残积砂质粘性土㊁全风化花岗岩等,物理力学参数见表1,相关地层描述如下:1.1.1杂填土灰黄㊁灰褐等杂色,干,松散,为新近回填(年限<1年),未经专门压实处理,均匀性及密实度差,呈欠固结状态,并具湿陷性,本层以粘性土为主,混含建筑垃圾与少量砂㊁碎石,其中硬质物约占15%~25%;该层场地内均有分布,层厚为0.40~2.40m㊂1.1.2粉质黏土浅黄㊁灰黄色,湿,可塑,主要由粘㊁粉粒组成,土质较均匀,粘性较强,切面稍光滑,无摇振反应,干强度高,韧性中等,含铁锰质氧化物;该层场地内均有分布,层厚为0.90~3.80m,层顶埋深0.40~2.40m㊂1.1.3残积砂质粘性土灰黄色,湿,可塑,捻面稍有光泽,无摇震反应,干强度㊁韧性中等,为花岗岩风化残积形成,成分以粘性土为主,有少量的细粒石英颗粒,粒径>2.0mm的含量范围值为5.9%~14.3%,长石及暗色矿物已全部风化成黏土矿物,具有泡水易软化崩解的特性;该层场地内均有分布,层厚为3.90~9.50m,层顶埋深为1.60~ 4.50m㊂1.1.4全风化花岗岩黄褐色㊁饱和,中粗粒花岗结构,散体状构造,风化显著但不均,标贯击数实测值N>30击/30c m,岩芯呈砂土状,遇水易软化,原生矿物清晰,含多量次生矿物,为极软岩,岩体极破碎,岩石基本质量等级V级,质量指标极差,未发现洞穴㊁临空面㊁风化孤石及 软㊃371㊃(紫砂艺术)2023年11月陶瓷C e r a m i c s *作者简介:戴清宝(1984-),本科,工程师;研究方向为岩土工程㊂弱 夹层;该层场地内均有分布,层厚为0.40~4.30m ,层顶埋深为7.50~12.80m ㊂表1 岩土物理力学参数表地层名称饱和重度γ(k N /m 3)固结快剪С(k P a )固结快剪φ(度)极限粘结强度标准值(f r b K )杂填土18.510.012.015粉质黏土18.622.413.835残积砂质粘性土19.016.223.445全风化花岗岩20.525.025.0601.2 水文地质概况杂填土:透水性强,富水性较弱;粉质黏土㊁残积砂质粘性土㊁全风化花岗岩:含水性与透水性较弱(为弱透水性层)㊂地下水赋存特征为:根据本工程勘察资料,地下水类型为孔隙潜水,赋存于杂填土㊁粉质黏土㊁残积砂质粘性土㊁全风化花岗岩中,主要靠大气降水与地表迳流下渗补给故其富水性受季节性制约㊂工程场地勘察期间测得钻孔孔内初见水位埋深距现地表1.50~2.90m (黄海标高为28.74~30.97m ),稳定水位埋深距现地表2.10~3.60m (黄海标高为28.14~30.27m ),据当地民井调查与建设方提供当地气象部门水文资料,本场地地下水变化幅度1.00~2.00m ,工程场地3~5年最高水位黄海标高为31.00m ;历史最高水位黄海标高为32.30m ㊂图1 支护剖面图1.3 基坑支护方案基坑支护的方式较多,近年来福建沿海一带用的比较多的支护型式有土钉墙㊁拉森钢板桩+预应力锚索㊁S MW 工法桩+预应力锚索㊁S MW 工法桩+钢管内支撑㊁排桩+内支撑等㊂结合本工程周边情况㊁地质条件㊁开挖深度等条件,本基坑工程最终采用土钉墙的支护型式㊂此次对比分析选取本工程案例的其中一个支护剖面进行,选取的支护剖面图见图1㊂2 变形数值模拟分析2.1 模型构成采用M i d a sS o i l w o r k s 计算软件,利用有限元分析法,对经土钉墙加固后的基坑侧壁进行数值模拟变形分析㊂计算模型利用基坑结构的对称性,取典型剖面对基坑侧壁土体进行计算分析,计算范围:基坑坑顶外取基坑开挖深度的2.5倍,基坑坑底以下取基坑开挖深度的1.0倍㊂2.2 数值模拟结果图2 水平位移模拟结果图3 竖向位移模拟结果根据M i d a sS o i l w o r k s 软件计算结果,水平位移最大值约1.8mm ,水平位移模拟结果见图2,竖向位表2 监测点累积位移量统计表监测项目水平位移监测点竖向位移监测点深层水平位移监测点监测点P 6P 7P 8S 6S 7S 8X 3X 4累积位移量(mm )4.5513.516.345.899.547.1310.668.12㊃471㊃ 陶瓷 Ce r a m i c s (紫砂艺术)2023年11月移最大值约14.3mm ,竖向位移模拟结果见图3㊂3 基坑监测实测数据该基坑现地下室外围土方已回填完成,基坑安全隐患已排除,基坑暴露总时长约70天,监测单位共出具52份监测简报,该支护剖面段水平位移监测点编号为P 6㊁P 7㊁P 8,竖向位移监测点编号为S 6㊁S 7㊁S 8,深层水位位移监测点编号为X 3㊁X 4,各监测点最终累积位移量见表2㊂4 对比分析本基坑由建设单位委托具有相应资质的第三方对基坑变形情况进行现场布点㊁监测,监测单位根据施工图及‘建筑基坑工程监测技术规范“[3]的要求实施监测工作,本文假设监测数据为基坑变形情况的真实体现㊂根据监测数据,坡顶水平位移累积位移量最大的点为P 7,累积位移量为13.51mm ,坡顶竖向位累积位移量最大的点为S 7,累积位移量为9.54mm ,深层水平位移累积位移量最大的点为X 3,累积位移量为10.66mm ㊂数值模拟计算该剖面段水平位移最大值1.8mm ,竖向位移最大值14.3mm ,不难发现,数值模拟计算结果与基坑实际位移量存在较大差异,说明数值模拟结果参考价值并不高㊂5 结结基坑变形的数值模拟结果与监测测得的实际变形存在较大差异,即理论与实际存在较大差异,归结为以下几点:(1)数值模拟计算,是将岩土层以参数形式量化后进行的模拟分析,而计算所采用的岩土层物理力学参数,是勘察单位根据现场原位测试或室内试验后所取,其中难免存在差异㊂(2)数值模拟计算是选取剖面段范围最具代表性的地层进行模拟,然而实际上不同位置各地层的埋深㊁层厚等是存在一定差异的㊂(3)理论计算是严格按照设计设定的边界条件进行的,施工现场不大可能和设计设定的边界条件完全一致,包括坡顶荷载㊁支护结构的施工质量等㊂参考文献[1] 中国建筑科学研究院.J G J 120-2012建筑基坑支护技术规程[S ].北京:中华人民共和国住房和城乡建设部,2012.[2] 中华人民共和国住房和城乡建设部.G B55003-2021建筑与市政地基基础通用规范[S ].北京:中华人民共和国住房和城乡建设部,2021.[3] 中华人民共和国住房和城乡建设部.G B50497-2009建筑基坑工程监测技术规范[S ].北京:中华人民共和国住房和城乡建设部,2009.㊃571㊃(紫砂艺术)2023年11月 陶瓷 C e r a m i c s。
