机械设计基础基本概念

815机械设计知识点机械设计是一门应用科学，旨在通过对物体的结构和运动原理的研究，设计并制造出满足特定要求的机械设备。

815机械设计知识点涵盖了机械设计的基本概念、原理以及应用技巧。

以下是对815机械设计知识点的详细讲解。

一、机械设计基础知识1. 机械设计的定义和分类：机械设计是指通过研究物体的力学原理，应用各种材料和工艺，设计出满足特定功能要求的机械装置。

机械设备通常可分为运动机构、工作机构、传动机构和控制机构四大类。

2. 材料选择与特性：机械设计中常用的材料有金属、塑料和复合材料等。

在选择材料时需要考虑其力学性能、耐热性、耐腐蚀性和制造成本等因素。

3. 强度学基础：强度学是机械设计中重要的基础知识，包括了材料的弹性、塑性、蠕变和疲劳等性质。

了解材料的强度学特性可以帮助设计者确定结构的安全性。

二、机械设计原理和方法1. 受力分析和计算：机械设计的一个关键环节是对受力情况进行分析和计算。

根据静力学和动力学原理，进行应力和变形的计算，以确定结构的合理尺寸和形状。

2. 运动学分析和设计：机械装置的运动学分析可以帮助设计者确定运动轨迹、速度和加速度等参数。

在设计中，需要考虑机械装置的运动规律，以满足特定的运动要求。

3. 控制系统设计：机械装置的控制系统可以实现对运动、力和位置等参数的控制。

设计者需要了解控制系统的原理和方法，选择合适的控制器和传感器，确保机械装置的准确控制。

三、机械设计中的应用技巧1. CAD软件的应用：计算机辅助设计（CAD）软件在机械设计中起到了重要的作用。

设计者可以使用CAD软件进行三维建模、装配和运动仿真等操作，提高设计的准确性和效率。

2. 材料加工和制造工艺：机械设计中需要考虑到材料的加工和制造工艺。

了解各种加工方法（如铣削、车削和冲压等）和工艺流程可以帮助设计者选择适合的加工方式，提高制造效率。

3. 安全和可靠性设计：机械装置在使用过程中必须保证安全可靠。

设计者需要考虑到机械装置的结构强度、使用环境和安全措施等因素，确保机械装置在正常工作状态下不发生事故。

机械设计基础公式概念大全一、材料力学基础公式1.应力公式：材料的应力定义为单位面积上的力，常用公式为：σ=F/A，其中σ为应力，F为作用力，A为横截面积。

2.应变公式：材料的应变定义为单位长度变化量，常用公式为：ε=ΔL/L0，其中ε为应变，ΔL为长度变化量，L0为原长度。

3.模量公式：材料的模量定义为应力和应变的比值，常用公式为：E=σ/ε，其中E为模量，σ为应力，ε为应变。

二、机械设计基础公式1.转矩公式：转矩是指力对物体产生的转动效果，常用公式为：T=F×r，其中T为转矩，F为力，r为力臂的长度。

2.功率公式：机械设备的功率定义为单位时间内做功的能力，常用公式为：P=W/t，其中P为功率，W为做的功，t为时间。

3.速度公式：速度是指物体在单位时间内移动的距离，常用公式为：v=s/t，其中v为速度，s为距离，t为时间。

三、传动基础公式1.推力公式：推力是指传动装置中由于力的作用而产生的推动力，常用公式为：F=P/(N×η)，其中F为推力，P为功率，N为转速，η为效率。

2.齿轮传动公式：齿轮的传动比定义为从动齿轮齿数与主动齿轮齿数的比值，常用公式为：i=Z2/Z1，其中i为传动比，Z2为从动齿轮齿数，Z1为主动齿轮齿数。

3.带传动公式：带传动的传动比定义为小轮直径与大轮直径的比值，常用公式为：i=d2/d1，其中i为传动比，d2为小轮直径，d1为大轮直径。

四、力学基础概念1.惯性：物体保持静止或匀速直线运动的性质。

2.动量：物体运动的能量，表示为物体质量与速度乘积的大小。

3.冲量：引起物体速度变化的力乘以作用时间。

4.能量：物体具有的做功的能力。

5.功：力对物体的移动所做的工作。

以上只是机械设计基础公式和概念的一部分，机械设计中还有许多其他重要的公式和概念，如静力学、动力学、挠曲和弯曲等。

掌握这些基础公式和概念能够帮助机械设计师更好地进行设计计算和分析，为机械设备的设计提供准确和可靠的依据。

绪论1.机器是执行机械运动的装置，用来变换或传递能量，物料，信息。

凡将其他形式的能量变换为机械能的机器称为原动机。

凡利用机械能去变换或传递能量，物料，信息的机器称为工作机。

2.机械包括机器和机构两部分。

3.机构：用来传递运动和力的，有一个构件为机架的，用构件间能够相对运动的连接方式组成的构件系统。

4.就功能而言，一般机器包含四个基本组成部分：动力，传动，控制，执行。

5.机构与机器的区别：机构只是一个构件系统，而机器除构件系统之外，还包含电气，液压等其他装置。

机构只用于传递运动和力，而机器除传递运动和力之外，还具有变换或传递能量，物料，信息的功能。

6.构件是运动的单元，零件是制造的单元。

7.机械设计基础主要研究机械中的常用机构和通用零件的工作原理，结构特点，基本的设计理论和计算方法。

第1章平面机构的自由度和速度分析1.自由度——构件相对于参考坐标系所具有的独立运动，称之为构件的自由度。

2.运动副－－两个构件直接接触并能产生一定相对运动的连接称为运动副。

条件：a)两个构件、b) 直接接触、c) 有相对运动3.绘制机构运动简图思路：先定原动部分和工作部分（一般位于传动线路末端），弄清运动传递路线，确定构件数目及运动副的类型，并用符号表示出来。

步骤：1）.运转机械，搞清楚运动副的性质、数目和构件数目；2）.测量各运动副之间的尺寸，选投影面（运动平面），绘制示意图。

3）按比例绘制运动简图。

简图比例尺：μl =实际尺寸m / 图上长度mm4）.检验机构是否满足运动确定的条件。

4.机构具有确定运动的条件:机构自由度F>0，且F等于原动件数。

5.速度瞬心的定义:两个作平面运动构件上速度相同的一对重合点，在某一瞬时两构件相对于该点作相对转动，该点称瞬时回转中心，简称瞬心。

第2章平面连杆机构1.由若干构件用低副（转动副、移动副）连接组成的平面机构，也称平面低副机构。

特点：①采用低副。

面接触、承载大、便于润滑、不易磨损，形状简单、易加工、容易获得较高的制造精度。

机械设计基础了解机械运动学的基本概念机械设计是一个广泛的领域，其中一个核心概念是机械运动学。

机械运动学研究物体在空间中的运动，以及与之相关的因素，如速度、加速度和位置。

1. 机械运动学的定义机械运动学是物理学的一个分支，研究机械系统中物体的运动行为。

它主要关注运动的轨迹、速度和加速度，通过这些因素来描述物体在空间中的位置变化。

2. 机械运动学的基本概念2.1 运动运动是物体位置发生变化的过程。

在机械运动学中，我们关注的是物体在空间中的运动情况。

2.2 轨迹轨迹指的是物体在运动过程中所经过的路径。

轨迹可以是直线、曲线或者复杂的曲面。

2.3 速度速度描述的是物体在单位时间内移动的距离。

它是一个矢量量，包括大小和方向。

在机械运动学中，速度通常用米/秒（m/s）来表示。

2.4 加速度加速度描述的是物体在单位时间内速度的变化。

它也是一个矢量量，包括大小和方向。

加速度通常用米/秒²（m/s²）来表示。

2.5 位置位置指的是物体在空间中的具体坐标。

在机械运动学中，我们通常使用笛卡尔坐标系来表示物体的位置。

3. 机械运动学的应用机械运动学在机械设计中具有重要的应用价值。

它可以帮助工程师分析和设计机械系统的运动行为，以优化设计方案。

3.1 运动学模拟通过机械运动学的基本概念和原理，可以进行运动学模拟，帮助工程师预测和验证机械系统的运动行为。

这对于设计复杂的机械系统非常有帮助。

3.2 运动规划机械运动学还可用于运动规划。

通过分析机械系统的运动学特性，可以确定最佳的运动路径和速度剖面，以实现高效、精确的运动。

4. 总结机械运动学是机械设计基础中重要的概念之一。

它涉及到物体运动的各个方面，如轨迹、速度和加速度。

了解机械运动学的基本概念，可以帮助工程师更好地分析和设计机械系统。

此外，机械运动学还可以应用于运动学模拟和运动规划，为机械设计提供有力的支持。

机械设计基础概述机械设计是一门涉及工程学、物理学、材料学和数学等多学科交叉的学科，旨在通过系统地设计和分析机械产品、机械系统和机械结构，以满足特定需求和目标。

本文将对机械设计的基础知识进行概述，介绍其主要内容和设计方法。

一、机械设计的基本原理机械设计的基本原理包括力学基础、工程材料和结构强度分析。

力学基础涉及牛顿力学、静力学和动力学等，用于分析物体的运动和受力情况。

工程材料研究材料的性能和特性，包括强度、刚度、耐磨性等，并选择合适的材料用于设计。

结构强度分析是通过应力和应变的计算和验证，保证设计的机械结构能够满足使用要求。

二、机械设计的基本步骤机械设计的基本步骤包括需求分析、概念设计、详细设计和制造及试验验证。

需求分析是通过与用户沟通和研究市场需求，明确设计的目标和要求。

概念设计阶段是通过草图、模型和计算，生成初步的设计方案。

详细设计阶段考虑设计的可行性和可制造性，并进行更加精细的设计。

最后，制造及试验验证阶段将设计转化为实际的产品，并进行制造和测试来验证设计的可行性和性能。

三、机械设计的常用工具和软件机械设计中常用的工具包括CAD（计算机辅助设计）软件和CAE （计算机辅助工程）软件。

CAD软件用于绘制、建模和分析机械产品和结构，如AutoCAD、SolidWorks等。

CAE软件用于进行工程分析和仿真，如ANSYS、ABAQUS等。

这些工具和软件能够提高设计效率和准确性，提供全面的设计评估和优化选项。

四、机械设计的发展趋势随着科技的进步和工业的发展，机械设计领域也在不断演变和进步。

其中，数字化设计和智能化制造是当前的发展趋势。

数字化设计利用先进的计算机技术和软件，实现设计的数字化、模拟化和虚拟化，使得设计过程更加高效和精确。

智能化制造则借助人工智能、物联网和大数据等技术，实现机械产品的智能化生产和智能化运行。

结论机械设计是一门应用广泛的学科，涉及面广且复杂。

本文对机械设计的基础概述进行了简要介绍，包括基本原理、设计步骤、常用工具和软件以及发展趋势等。

机械设计基础知识点一、引言机械设计基础是机械工程学科的核心课程，涵盖了机械系统设计的基本原理和方法。

作为一门基础学科，它为工程师提供了用于设计和分析各种机械系统的基本工具。

本文将介绍一些机械设计基础的主要知识点。

二、知识点概述1、机械零件的设计：了解并掌握各种机械零件的设计原理和方法，如齿轮、轴、轴承、皮带、链条等。

这些零件的设计和优化对于机械系统的性能至关重要。

2、机构设计：掌握各种机构的原理、特性和应用，如连杆机构、凸轮机构、齿轮机构等。

机构设计是实现机械系统运动的关键。

3、机械动力学：掌握机械动力学的基本原理和方法，包括机器的运动学和动力学分析，以及机器的平衡和振动问题。

4、机械材料与制造：了解并掌握各种机械材料的选择和应用，以及制造工艺和方法，如铸造、锻造、焊接、切削等。

5、精度设计与分析：掌握精度设计和分析的基本原理和方法，包括公差与配合、形位公差、表面粗糙度等，以确保机械系统的精度和性能。

6、创新与优化设计：了解创新和优化设计的基本概念和方法，如TRIZ 理论、公理设计等，以提高设计的创新性和优化程度。

7、计算机辅助设计（CAD）：掌握CAD软件的基本操作和应用，利用CAD进行机械设计，提高设计效率和精度。

8、规范与标准：了解并掌握各种机械设计规范和标准，如ISO标准、国家标准等，以确保设计的规范性和可制造性。

9、疲劳强度设计：掌握疲劳强度设计的基本原理和方法，包括材料的疲劳极限、安全系数、应力集中等，以确保机械零件的疲劳强度和可靠性。

10、摩擦学基础：了解并掌握摩擦学的基本原理和应用，包括摩擦系数、磨损率、润滑等，以提高机械系统的效率和性能。

11、流体动力学基础：了解并掌握流体动力学的基本原理和应用，包括流体静力学、流体动力学、气动学等，以分析和优化机械系统的流体性能。

12、热力学基础：了解并掌握热力学的基本原理和应用，包括热力学第一定律、第二定律、传热学等，以分析和优化机械系统的热性能。

机械设计基础复习要点第一章平面机构运动简图一、基本概念：1、运动副：由两构件组成的可动联接。

三要素：两构件组成、直接接触、有相对运动2、约束：对物体运动的限制。

3、机构运动简图：根据机构的运动尺寸，按一定的比例尺定出各运动副的位置，用国标规定的运动副及常用机构运动简图的符号和简单的线条将机构的运动情况表示出来，与原机构运动特性完全相同的，表示机构运动情况的简化图形。

机构示意图：表示机构的运动情况，不严格地按比例来绘制的简图。

4、机构的自由度：机构中各构件相对于机架所具有的独立运动5、机构具有确定运动的条件：机构的原动件数应等于机构的自由度数6、复合铰链——两个以上的构件同在一处以转动副相联接。

（可以使机构的结构更紧凑）7、局部自由度——某些不影响整个机构运动的自由度。

(用来改善机构的运动摩擦状况)8、虚约束——在机构运动中，有些约束对机构自由度的影响是重复的（虽然对机构的运动不起限制作用，但对构件的强度和刚度的提高以及保证机构的顺利进行等是有利的）。

二、计算下列机构的自由度书后习题1-6第二章：平面连杆机构一、基本概念：平面连杆机构——许多刚性构件用低副联接组成的平面机构。

铰链四杆机构——全部回转副组成的平面四杆机构。

铰链四杆机构的组成：⎪⎪⎩⎪⎪⎨⎧⎩⎨⎧2314连杆：—摇杆—摆动只能在一定角度范围内—曲柄—能作整周回转、连架杆：机架： 铰链四杆机构的基本型式：曲柄摇杆机构 双曲柄机构 双摇杆机构铰链四杆机构的演化形式：改变构件的相对长度、取不同的构件为机架、扩大转动副的半径演化为偏心轮机构曲柄存在条件1、最短杆与最长杆的长度之和应小于或等于其余两杆长度之和。

2、曲柄是由最短杆与其邻边组成。

急回运动：输出构件摆回的速度大于其工作行程的速度，输出构件的这种运动性质称为急回运动（曲柄摇杆机构、偏置曲柄滑块机构、摆动导杆机构有急回特性）行程速比系数：用来表明急回运动的急回程度死点位置：连杆与从动件共线。

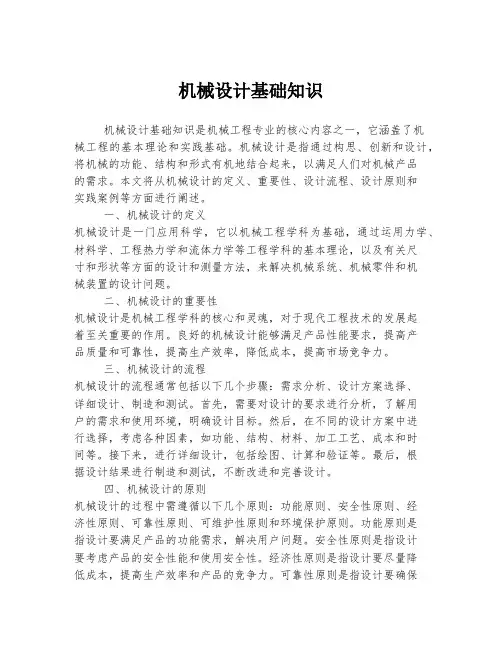

机械设计基础知识机械设计基础知识是机械工程专业的核心内容之一，它涵盖了机械工程的基本理论和实践基础。

机械设计是指通过构思、创新和设计，将机械的功能、结构和形式有机地结合起来，以满足人们对机械产品的需求。

本文将从机械设计的定义、重要性、设计流程、设计原则和实践案例等方面进行阐述。

一、机械设计的定义机械设计是一门应用科学，它以机械工程学科为基础，通过运用力学、材料学、工程热力学和流体力学等工程学科的基本理论，以及有关尺寸和形状等方面的设计和测量方法，来解决机械系统、机械零件和机械装置的设计问题。

二、机械设计的重要性机械设计是机械工程学科的核心和灵魂，对于现代工程技术的发展起着至关重要的作用。

良好的机械设计能够满足产品性能要求，提高产品质量和可靠性，提高生产效率，降低成本，提高市场竞争力。

三、机械设计的流程机械设计的流程通常包括以下几个步骤：需求分析、设计方案选择、详细设计、制造和测试。

首先，需要对设计的要求进行分析，了解用户的需求和使用环境，明确设计目标。

然后，在不同的设计方案中进行选择，考虑各种因素，如功能、结构、材料、加工工艺、成本和时间等。

接下来，进行详细设计，包括绘图、计算和验证等。

最后，根据设计结果进行制造和测试，不断改进和完善设计。

四、机械设计的原则机械设计的过程中需遵循以下几个原则：功能原则、安全性原则、经济性原则、可靠性原则、可维护性原则和环境保护原则。

功能原则是指设计要满足产品的功能需求，解决用户问题。

安全性原则是指设计要考虑产品的安全性能和使用安全性。

经济性原则是指设计要尽量降低成本，提高生产效率和产品的竞争力。

可靠性原则是指设计要确保产品的长期稳定性和工作可靠性。

可维护性原则是指设计要便于维修和保养，延长产品寿命，减少维护成本。

环境保护原则是指设计要考虑产品的环境影响，减少资源消耗和污染。

五、机械设计的实践案例机械设计的实践案例有很多，下面以汽车发动机设计为例进行介绍。

汽车发动机设计是机械设计的重要领域之一，涉及燃烧室、气缸、气门、曲轴、连杆和活塞等多个部件的设计。

零件：独立的制造单元构件：独立的运动单元体机构：用来传递运动和力的、有一个构件为机架的、用构件间能够相对运动的连接方式组成的构件系统机器：是执行机械运动的装置，用来变换或传递能量、物料、信息机械：机器和机构的总称机构运动简图：用简单的线条和符号来代表构件和运动副，并按一定比例确定各运动副的相对位置，这种表示机构中各构件间相对运动关系的简单图形称为机构运动简图运动副：由两个构件直接接触而组成的可动的连接运动副元素：把两构件上能够参加接触而构成的运动副表面运动副的自由度和约束数的关系f=6-s运动链：构件通过运动副的连接而构成的可相对运动系统高副：两构件通过点线接触而构成的运动副低副：两构件通过面接触而构成的运动副平面运动副的最大约束数为2，最小约束数为1；引入一个约束的运动副为高副，引入两个约束的运动副为平面低副平面自由度计算公式：F=3n-2P L-P H机构可动的条件：机构的自由度大于零机构具有确定运动的条件：机构的原动件的数目应等于机构的自由度数目虚约束：对机构不起限制作用的约束局部自由度：与输出机构运动无关的自由度复合铰链：两个以上构件同时在一处用转动副相连接速度瞬心：互作平面相对运动的两构件上瞬时速度相等的重合点。

若绝对速度为零，则该瞬心称为绝对瞬心相对速度瞬心与绝对速度瞬心的相同点：互作平面相对运动的两构件上瞬时相对速度为零的点；不同点：后者绝对速度为零，前者不是三心定理：三个彼此作平面运动的构件的三个瞬心必位于同一直线上机构的瞬心数：N=K(K-1)/2机械自锁：有些机械中，有些机械按其结构情况分析是可以运动的，但由于摩擦的存在却会出现无论如何增大驱动力也无法使其运动曲柄—作整周定轴回转的构件；连杆—作平面运动的构件；摇杆—作定轴摆动的构件；连架杆—与机架相联的构件；周转副—能作360˚相对回转的运动副摆转副—只能作有限角度摆动的运动副。

铰链四杆机构有曲柄的条件：1.最长杆与最短杆的长度之和应≤其他两杆长度之和，称为杆长条件。

机械设计基础（一）机械机构机器1、机器是执行机械运动的装置。

2、机构是能够用来传递运动和力或改变运动形式的多件实物的组合体，如：连杆机构、凸轮机构、齿轮机构等。

3、机械=机器+机构。

（二）零件和构件1.零件是最小的制造单元2、提到加工制造的时候，用零件这个词。

加工零件3、构件是运动单元。

很多构件组成机构4、零件是最小的制造单元（加工零件），构件是运动单元（运动构件）（三）通用零件和专用零件1、有些零件是在各种机器中常用的，称之为通用零件。

有些零件只有在特定的机器总才用到，称之为专用零件2、通用零件不一定是标准化的，比如轴是通用零件。

但是没有国家标准规定轴的直径和长度。

标准化和通用是两个系列的概念。

通用的只要强度满足要求就可以了。

通用零件比如齿轮和轴他的尺寸是根据要求设计计算得到的，而标准件是根据要求查表选择合适的型号1.带传动是依靠（带与带轮接触面之间的摩擦力）来传递运动和功率的。

2.与平带传动相比较，V带传动的优点是 D 。

A. 传动效率高B. 带的寿命长C. 带的价格便宜D. 承载能力大3. 带轮是采用轮辐式、腹板式或实心式，主要取决于 D 。

A. 带的横截面尺寸B. 传递的功率C. 带轮的线速度D. 带轮的直径4. 选取V带型号，主要取决于 A 。

A. 带传递的功率和小带轮转速B. 带的线速度C. 带的紧边拉力D. 带的松边拉力5. 带传动的中心距过大时，会导致 D 。

A. 带的寿命缩短B. 带的弹性滑动加剧C. 带的工作噪声增大D. 带在工作时出现颤动1. 设计一对软齿面减速齿轮传动，从等强度要求出发，选择硬度时应使__B_。

A.大、小齿轮的硬度相等B.小齿轮硬度高于大齿轮硬度C.大齿轮硬度高于小齿轮硬度D.小齿轮用硬齿面，大齿轮用软齿面2.对于软齿面的闭式齿轮传动，其主要失效形式为____C____。

A．轮齿疲劳折断B．齿面磨损C．齿面疲劳点蚀 D．齿面胶合3.对于开式齿轮传动，在工程设计中，一般_____D___。

机械设计基础全套PPT课件（完整版）简介《机械设计基础》是一门介绍机械设计基本理论和方法的课程。

本套PPT课件是全套课程的完整版，旨在帮助学生全面了解机械设计的基础知识和技术，培养学生的机械设计能力。

课件目录1.机械设计基础概述–机械设计概述–机械设计的重要性–机械设计的基本流程2.材料与力学基础–材料工程概述–材料的力学性能–弹性力学基础–塑性力学基础3.物体的几何参数–几何图形的表示方法–构建三维几何模型–几何参数的计算与分析4.连接零件的设计–轴的设计–轴承的选择与设计–轴承的寿命计算5.传动装置的设计–齿轮传动–带传动–传动装置的计算与优化6.结构件的设计–结构件的设计原则–加工工艺与工装设计–结构件的计算与优化7.机械设计的检查与验证–设计的检查原则–设计验证的方法–机械设计的可靠性分析8.机械设计的案例分析–常见机械设计案例分析–机械设计的创新与应用学习建议1.注重课堂笔记的整理，重点记录课程重要概念和公式。

2.完成课后习题和实践任务，巩固所学知识。

3.多查阅相关参考书籍和资料，拓宽机械设计的知识面。

4.参加实验室和工程实习，锻炼机械设计实际操作能力。

5.加强与同学的讨论和交流，共同学习、提高。

结语《机械设计基础》全套PPT课件是学习这门课程的重要辅助资料，帮助学生快速全面掌握机械设计的基础理论和方法。

通过学习本课程，学生能够了解机械设计的基本原理，掌握机械设计的基本流程和方法，并在实际应用中能够独立进行机械设计与分析。

希望本套课件对学生的机械设计学习有所帮助，祝愿大家学习顺利！。

机械设计基础知识
《机械设计基础知识》
机械设计基础知识是指在机械设计领域中最基本的概念和原理。

从宏观角度来看，机械设计是指将物体的结构、材料和功能性能等因素综合考虑，进行设计和制造的一门工程技术。

而在这个过程中，机械设计基础知识则是设计师必须掌握的最基本的内容。

首先，机械设计基础知识包括了材料力学、工程力学、机械制图等内容。

在设计一个机械装置时，设计师首先要明确所使用的材料的力学性能，比如强度、硬度、韧性等。

这需要设计师熟悉各种材料的性能指标，以便选择最适合的材料来保证设计的可靠性和安全性。

其次，机械设计基础知识还包括了机械构件的设计原理和制图方法。

设计师需要了解各种机械构件的结构设计原理，比如轴、轮、齿轮等。

同时，设计师还需要掌握机械制图的规范和方法，以便准确、清晰地表达设计意图，方便制造过程中的加工和组装。

此外，机械设计基础知识还涉及到机械传动、机构设计、机械原理等内容。

设计师需要了解各种机械传动形式和其工作原理，以便根据设计需求选择合适的传动方式。

同时，设计师还需要掌握机构设计的基本原理，比如滑块机构、连杆机构等，以便设计出符合要求的机械结构。

综上所述，《机械设计基础知识》是设计师在进行机械设计工作时必须掌握的最基本的内容。

通过对材料力学、机械制图、机械构件设计原理、机械传动等知识的深入了解和掌握，设计师可以更好地进行机械设计工作，提高设计方案的可行性和实用性。

机械设计基础从零开始的入门指南导言机械设计是一个非常广泛且重要的领域，它涉及到各种机械设备的设计和制造。

对于刚刚入门的初学者来说，了解基本的机械设计原理和方法是非常重要的。

本指南将向你介绍机械设计的基本概念、步骤和技巧，帮助你从零开始迈出机械设计的第一步。

第一章机械设计基础1.1 机械设计概述机械设计是指通过对零部件的选择和配置来实现机械系统的功能和性能。

它包括机械元件的选型、机械结构的设计、机械系统的分析等内容。

1.2 机械设计的基本原理机械设计的基本原理包括受力分析、材料力学、运动学等。

受力分析是机械设计的基础，它可以帮助我们确定零部件的尺寸和形状。

材料力学则涉及到了材料的强度和刚度等特性。

运动学则是研究物体的运动状态和规律。

1.3 机械设计的步骤机械设计的步骤主要包括需求分析、方案设计、详细设计和制造。

需求分析是明确设计目标和性能要求。

方案设计是根据需求分析确定设计方案。

详细设计是细化设计方案，包括尺寸和形状的确定。

制造是将设计方案转化为实际制品。

第二章 CAD软件的应用2.1 CAD软件的概述CAD是计算机辅助设计的缩写，它可以帮助我们进行三维模型的绘制和设计。

常见的CAD软件有AutoCAD、SolidWorks等。

2.2 CAD软件的基本操作CAD软件的基本操作包括绘制线条、绘制曲线、创建体素等。

掌握这些基本操作可以为后续的机械设计提供便利。

2.3 CAD软件的高级功能CAD软件还提供了一些高级功能，如装配、模拟、动画等。

这些功能可以帮助我们更加直观地理解和验证设计方案。

第三章机械元件的选型3.1 机械元件的分类机械元件可以分为传动元件、支承元件、连接元件等多个类别。

了解这些元件的特点和使用方式是进行机械设计的基础。

3.2 机械元件的选型原则机械元件的选型原则包括强度、刚度、耐磨性、耐腐蚀性等多个方面。

根据实际需求，选择适合的机械元件可以保证设计的可靠性和寿命。

第四章机械系统的分析4.1 机械系统的模型化机械系统的分析需要将其抽象为数学模型。

《机械设计基础》重点总结一、机械设计基础概述机械设计基础是机械工程专业的一门重要课程，它涵盖了机械设计的基本概念、原理和方法。

本课程的主要目标是培养学生具备机械系统设计、分析和优化的能力，为后续的机械设计课程和实际工程设计打下坚实的基础。

二、机械设计基础重点内容1、机械设计基础知识：包括机械零件的分类、材料选择、制造工艺、性能要求等方面的知识。

2、常用机构和零部件：如齿轮机构、链传动、带传动、蜗轮蜗杆传动、滚动轴承、轴系零部件等。

这些机构和零部件的结构特点、工作原理、性能参数以及选型、设计和计算方法等是学习的重点。

3、机械传动系统设计：学生需要掌握机械传动系统的基本组成、类型和设计方法，包括齿轮传动系统设计、带传动系统设计、链传动系统设计等。

4、机械强度分析：学生需要了解机械零件的强度计算方法，包括弯曲强度、剪切强度、挤压强度、接触强度等。

同时，还需要掌握疲劳强度计算和校核的方法。

5、机械动力学分析：学生需要了解机械系统的动力学特性，包括惯性力、动载荷、振动等，掌握动力学分析和计算的方法。

6、机械系统的可靠性设计：学生需要了解可靠性设计的基本概念和方法，掌握可靠性分析和计算的技巧。

7、机械系统的维护与保养：学生需要了解机械系统的维护和保养知识，包括润滑、清洁、检查等日常保养和定期保养的方法。

三、学习方法建议1、掌握基本概念：对于机械设计基础这门课程，掌握基本概念是至关重要的。

学生需要在学习过程中对每个概念进行深入理解，并能够熟练运用。

2、理论实际：学习机械设计基础不能仅仅停留在理论层面，还需要结合实际工程问题进行学习和实践。

学生可以通过参加课程设计、实验等方式将理论知识应用到实践中去。

3、培养分析和解决问题的能力：在学习过程中，学生需要培养分析和解决问题的能力。

对于遇到的问题，学生应该学会从多个角度进行分析，并能够提出有效的解决方案。

4、注重归纳总结：机械设计基础知识点繁多，学生需要经常进行归纳总结，找出知识点之间的和规律，形成自己的知识体系。

机械设计基础知识点详解绪论1、机器的特征：(1)它是人为的实物组合；(2)各实物间具有确定的相对运动；(3)能代替或减轻人类的劳动去完成有效的机械功或转换机械能。

第一章平面机构的自由度和速度分析要求：握机构的自由度计算公式，理解的基础上掌握机构确定性运动的条件，熟练掌握机构速度瞬心数的求法。

1、基本概念运动副：凡两个构件直接接触而又能产生一定相对运动的联接称为运动副。

低副：两构件通过面接触组成的运动副称为低副。

高副：两构件通过点或线接触组成的运动副称为高副。

复合较链：两个以上的构件同时在一处用回转副相联构成的回转副。

局部自由度：机构中常出现的一种与输出构件运动无关的自由度，称为局部自由度或多余自由度。

虚约束：对机构运动不起限制作用的重复约束称为虚约束或称消极约束。

瞬心：任一刚体相对另一刚体作平面运动时，具相对运动可看作是绕某一重合点的转动，该重合点称为瞬时回转中心或速度瞬心，简称瞬心。

如果两个刚体都是运动的，则其瞬心称为相对速度瞬心；如果两个刚体之一是静止的，则其瞬心称为绝对速度瞬心。

2、平面机构自由度计算作平面运动的自由构件具有三个自由度，每个低副引入两个约束，即使构件失去两个自由度；每个高副引入一个约束，使构件失去一个自由度。

计算平面机构自由度的公式：F=3n-2P L-P H机构要具有确定的运动，则机构自由度数必须与机构的原动件数目相等。

即, 机构具有确定运动的条件是F>0,且F等于原动件个数。

3、复合校链、局部自由度和虚约束(a)K个构件汇交而成的复合较链应具有(K-1)个回转副。

(b)局部自由度虽然不影响整个机构的运动，但滚子可使高副接触处的滑动摩擦变成滚动摩擦，减少磨损，所以实际机械中常有局部自由度出现。

(c)虚约束对机构运动虽不起作用，但是可以增加构件的刚性和使构件受力均衡，所以实际机械中虚约束随处可见。

4、速度瞬心如果一个机构由K个构件组成，则瞬心数目为N=K(K-1)/2瞬心位置的确定：(a)已知两重合点相对速度方向，则该两相对速度向量垂线的交点便是两构件的瞬心。

“机械设计基础”学习要点机械设计概论：机器、机构、机械的概念；构件、零件的概念第一章机械系统的运动简图设计基本概念：运动副、平面低副、平面高副、转动副、移动副、机构的组成、机构运动简图（运动副符号、构件符号）、机构简图(机构示意图)、机构具有确定运动的条件、机构自由度、复合铰链、局部自由度、虚约束等。

平面机构自由度的计算，F=3n-(2P l+P h)。

第二章平面连杆机构设计基本概念：机架、连架杆、曲柄、摇杆、连杆、平面四机构类型（组成、运动转换过程）、四杆机构曲柄存在条件、曲柄摇杆机构、曲柄滑块机构、导杆机构的急回特性、极位夹角θ、行程速比系数K、压力角α、传动角γ、死点位置。

作图法分析平面连杆机构特性：极位夹角、行程速比系数、压力角α、传动角γ、最小和最大传动角位置、机构死点位置等。

按行程速比系数对四杆机构进行图解法设计。

注意：作图应取比例尺，应正确作出各特征点位置，设计时应求出各杆长度，并作出机构运动简图。

第三章凸轮机构基本概念：凸轮机构的分类和特点；从动件常用运动规律及其特点，直动、摆动从动件；尖顶、滚子、平底从动件；从动件的偏置与偏距；基圆、基圆半径；推程、远休止、回程、近休止；从动件行程；从动件运动规律；刚性冲击、柔性冲击；理论廓线、实际廓线；压力角、许用压力角；滚子半径；最小曲率半径；第四章常用步进传动机构常用步进传动机构的类型、组成及运动转换过程第五章齿轮传动设计齿轮机构的传动特点；标准直齿圆柱齿轮的基本参数、几何尺寸计算；渐开线直齿圆柱齿轮的啮合传动：正确啮合条件、中心距及啮合角；轮齿的切削加工方法；根切现象和不产生根切最少齿数；齿轮传动的主要失效形式（轮齿折断、齿面点蚀、齿面磨损、齿面胶合、齿面塑性变形）及计算准则；齿轮常用材料（热处理、齿面硬度及配对、加工工序）、齿轮传动的强度计算（齿面接触疲劳强度计算、齿根弯曲疲劳强度计算）、设计参数的确定和选择（弹性系数、齿形系数、应力修正系数、模数、小齿轮齿数、齿宽系数、齿宽）；齿轮的结构。
