单相电子式电能表通信规约1．范围本规约适用于本地系统中单相电子式交流有功电能表与手持单元（HHU）或其它数据终端设备进行点对点的或一主多从的数据交换方式，规定了它们之间的物理连接、通讯链路及应用技术规范。

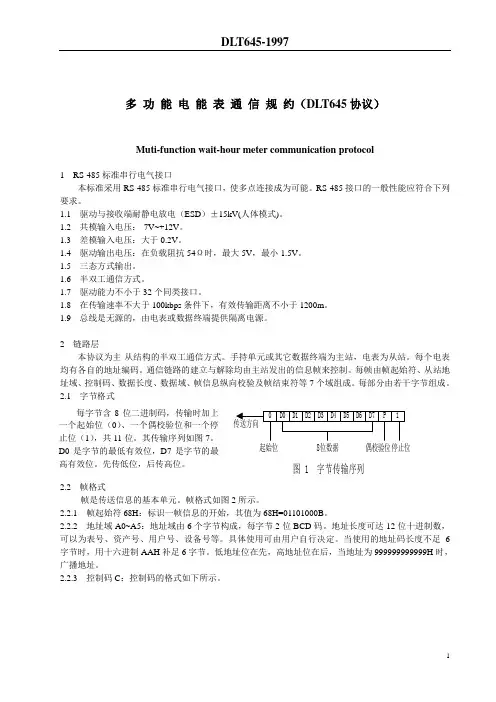

2．引用标准DL/T 654—1997 多功能电能表通信规约3．术语略4．物理层4．1．RS—485标准串行电气接口本标准采用RS—485标准串行电气接口，使多点连接成为可能。

RS—485接口的一般性能应符合下列要求。

4．1．1．驱动与接收端耐静电放电（ESD）±15kV（人体模式）。

4．1．2．共模输入电压：-7V~+12V。

4．1．3．差模输入电压：大于0.2V。

4．1．4．驱动输出电压：在负载阻抗54Ω时，最大5V，最小1.5V。

4．1．5．三态方式输出。

4．1．6．半双工通信方式。

4．1．7．驱动能力不小于32个同类接口。

4．1．8．，在传输速率不大于100kbps条件下，有效传输距离不小于1200m。

4．1．9．总线是无源的，由电能表或数据终端提供隔离电源。

5．链路层本协议为主—从结构的半双工通信方式。

手持单元或其它数据终端为主站，电能表为从站。

每个电能表均有各自的地址编码。

通信链路的建立与解除均由主站发出的信息帧来控制。

每帧由帧起始符、从站地址域、控制码、数据长度、数据域、帧信息纵向校验码及帧结束符等7个域组成。

每部分由若干字节组成。

5．1．字节格式每字节含8位二进制码，传输时加上一个起始位（0）、一个偶校验位和一个停止位（1），共11位。

D0是字节的最低有效位，D7是字节的最高有效位。

先传低位，后传高位。

5．2．帧格式帧是传送信息的基本单元。

帧格式如图1所示。

图8 帧格式5．2．1．帧起始符68H：标识一帧信息的开始，其值为68H=01101000B。

5．2．2．地址域A0~A5：地址域由6个字节构成，每字节2位BCD码。

地址长度可达12位十进制数，可以为表号、资产号、用户号、设备号等。

当使用的地址长度不足6字节时，用十六进制00H补足6字节。

低地址位在先，高地址位在后。

当地址为999999999999H时，为广播地址。

5．2．3．控制码C5．2．4．数据长度L：L为数据域的字节数。

5．2．5．数据域DA TA：数据域高扩数据标识和数据、密码等，其结构随控制码的功能而改变。

传输时发送方按字节进行加33H处理，接收方按字节进行减33H处理。

5．2．6．校验码CS：从帧起始符开始到校验码之前的所有各字节的模256的和，即各字节二进制算术和，不计超过256的溢出值。

5．2．7．结束符16H：标识一帧信息的结束，其值为16H=00010110B。

5．3．传输5．3．1．前导字节在发送帧信息之前，先发送1~4个字节FEH，以唤醒接收方。

5．3．2．传输次序所有数据均先传送低位字节，后传送高位字节。

5．3．3．传输响应每次通信都是由主站向按信息帧地址域选择的从站发出请求命令帧开始，被请求的从站根据命令帧中控制码的要求做出响应。

收到命令帧后的响应延时Td：20ms≤Td≤500ms。

字节之间停顿时间Tb：Tb≤500ms。

5．3．4．差错控制字节校验为偶校验，帧校验为纵向信息校验和，接收方无论检测到偶校验出错或纵向信息校验和出错，均放弃该信息帧，不予响应。

5．3．5．传输速率1200bps6．数据标识6．1．电能量数据标识：------------------------- ---------- --------- ------------------------- ------------------------- 1001电能量00当前00有功0001正向电能0000总电能-------------------------1111 本数据块集合6．2．参变量数据标识：------------------------- ------------------------------------------------------- 1100 参变量00110000有功电表常数7．应用层------------------------------------------------------- 7．1．读有功总电能数据00110010电表表号7．1．1．主站请求帧功能请求读数据控制码C=01H数据长度L=02H数据标识DI1=90H，DI0=10H帧格式：--------------------数据域（数据标识）数据域传输时发送方按字节进行加33H处理，接收方按字节进行减33H处理。

7．1．2．从站正常应答帧功能从站正常应答控制码C=81H数据长度L=06H数据标识DI1=90H，DI0=10H帧格式：---------------------------------------------数据域（数据标识和电能量数据）N1N2N3N4为正向有功总电能，数据格式为XXXX.XX，单位kWh，6位整数2位小数，低位在前，高位在后。

7．2．读有功电能数据块集合数据7．2．1．主站请求帧功能请求读数据控制码C=01H数据长度L=02H数据标识DI1=90H，DI0=1FH帧格式：--------------------数据域（数据标识）数据域传输时发送方按字节进行加33H处理，接收方按字节进行减33H处理。

7．2．2．从站正常应答帧功能从站正常应答控制码C=81H数据长度L=16H数据标识DI1=90H，DI0=1FH帧格式：--------------- -------------------------- -------------数据标识有功总电能时段1电能------------ --------------------------- --------------------------- ---------------------------时段2电能时段3电能时段4电能N1N2N3N4为正向有功总电能，TXX为4分时（时段为T1…T4）电能，数据格式均为UUUU.UU，单位kWh，6位整数2位小数，低位在前，高位在后。

7．3．读电表常数7．3．1．主站请求帧功能请求读数据控制码C=01H数据长度L=02H数据标识DI1=C0H，DI0=30H帧格式：--------------------数据域（数据标识）数据域传输时发送方按字节进行加33H处理，接收方按字节进行减33H处理。

7．3．2．从站正常应答帧功能从站正常应答控制码C=81H数据长度L=05H数据标识DI1=C0H，DI0=30H帧格式：-------------------------------------数据域（数据标识和常数数据）N1N2N3为电表常数，3个字节，单位imp/kWh，低位在前，高位在后。

7．4．读电表表号7．4．1．主站请求帧功能请求读数据控制码C=01H数据长度L=02H数据标识DI1=C0H，DI0=32H帧格式：--------------------数据域（数据标识）数据域传输时发送方按字节进行加33H处理，接收方按字节进行减33H处理。

7．4．2．从站正常应答帧功能从站正常应答控制码C=81H数据长度L=08H数据标识DI1=C0H，DI0=32H帧格式：-------------------------------------数据域（数据标识和常数数据）N1N2N3N4N5N6为电表表号，6个字节，当使用的数据长度不足6字节时，用十六进制00H补足6字节。

低位在前，高位在后。

7．5．从站异常应答帧功能从站收到非法的数据请求或无此数据控制码C=C1H数据长度L=01H帧格式：--------非法数据7．6．重读数据7．6．1．主站请求帧功能请求从站重发上帧（当前读数据应答帧）数据控制码C=03H数据长度L=00H帧格式：数据域传输时发送方按字节进行加33H处理，接收方按字节进行减33H处理。

7．6．2．从站正常应答帧功能从站正常应答控制码C=83H数据长度L（视上一应答帧定）数据标识DI1=C0H或90H，DI0=32H、10H、1FH或30H，由上一应答帧确定帧格式：-------------------------------------数据域（数据标识和重读数据）当应答重读有关电能或表号，使用的数据长度不足6字节时，用十六进制00H补足6字节。

低位在前，高位在后。

7．7．写设备地址7．7．1．写设备地址请求命令帧功能设置某从站的地址码控制码C=0AH地址域99…99H数据长度L=06H数据域A0…A5（设备地址码）帧格式：------------------------------数据域本请求命令采用广播地址发布，要求被设置的从站（电表）内的编程开关与该命令配合，在命令发布的全部时间内，编程开关有效的从站（电表）响应，其它不响应。

7．7．2．从站正常应答帧功能正确执行命令的设备应答控制码C=8AH地址域A0…A5H（新设置的设备地址码）数据长度L=00H帧格式：7．8．写数据7．8．1．写数据请求命令帧功能设置某从站的地址码控制码C=04H数据长度L=08H数据标识DI1=C0H，DI0=32H地址域N1…N6（新设置的设备地址码）帧格式：---------------------------------------------------------数据标识和地址数据本请求命令要求被设置的从站（电表）内的编程开关与该命令配合，在命令发布的全部时间内，编程开关有效的从站（电表）响应，其它不响应。

7．8．2．从站正常应答帧功能从站正常应答控制码C=84H数据长度L=00H数据标识DI1=C0H，DI0=32H帧格式：江苏林洋电子有限公司技术部2003年5月22日。
