电子DIY爱好者必备：做一台精品（0~35V）可调直流稳压电源作者：hsp2008|我DIY的这个电源采用的是传统的线性电源（变压器降压）结构，虽然稍显笨重，但精心设计后体积也比较小巧，同时线性电源相比开关电源也有它的优势，电源杂波干扰小，因为降压部分是全隔离的，安全性能也比较高。

电源外壳我选择了一种尺寸较小的电脑电源外壳，去掉电子电路、风扇灯部分，保留插座、开关等，将风扇空的支撑剪掉，插座移位到背面；变压器采用单位报废的24V监控摄像机变压器，功率50W左右，工作电流3A；手头上有个带数码管的0~40V直流调压模块，去掉数码管旁的三端稳压贴片，电压表用的是0~100V双显电压、电流表，整流全桥一个，滤波电容用了2只35V3300uf并联，一只100K的高精度线绕可变电阻；去掉调压模块上的方形调压电位器，用3根连线链接精密可调电位器，将上述电子元件合理分布组装在机箱内，电钻、螺丝紧固，跳线焊接接，热缩管、蛇皮网等做安全防护；底座用了四只橡皮座；顶面加了一直设备上拆下来的拉手座提手；面板用2mm厚黑色玻纤板，cnc后固定。

安装表头、调节电位器、插座开关等，大工基本告成！实测电压可调节范围在1.7V~35.5V，空载功耗6.5W左右，用于35V、3A以下电流的电路检测等足以；面板上有3组不同接口电源输出座，一组预留座其他扩展用；配上改装的2条静电手带线是不是很爽？总结一下：本电源皮实而小巧，电磁杂波干扰少，电压调节范围广，加上分流器就可同时检测电流，使用非常方便，是电子DIY爱好者必备之物。

.................................................................................「5iMX玩家论坛」一个遥控模型大神都爱去的地方，关注我们吧！。

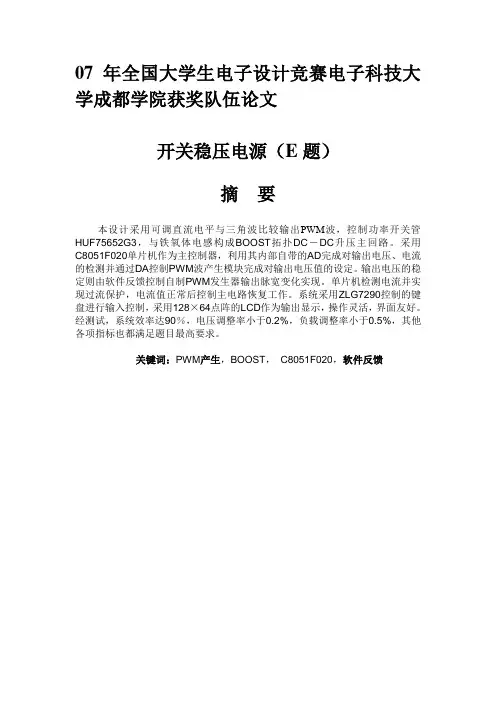

07年全国大学生电子设计竞赛电子科技大学成都学院获奖队伍论文开关稳压电源（E题）摘要本设计采用可调直流电平与三角波比较输出PWM波，控制功率开关管HUF75652G3，与铁氧体电感构成BOOST拓扑DC－DC升压主回路。

采用C8051F020单片机作为主控制器，利用其内部自带的AD完成对输出电压、电流的检测并通过DA控制PWM波产生模块完成对输出电压值的设定。

输出电压的稳定则由软件反馈控制自制PWM发生器输出脉宽变化实现。

单片机检测电流并实现过流保护，电流值正常后控制主电路恢复工作。

系统采用ZLG7290控制的键盘进行输入控制，采用128×64点阵的LCD作为输出显示，操作灵活，界面友好。

经测试，系统效率达90％，电压调整率小于0.2%，负载调整率小于0.5%，其他各项指标也都满足题目最高要求。

关键词：PWM产生，BOOST，C8051F020，软件反馈一系统核心方案论证1.1 DC-DC主回路拓扑由题意，输出电压最小值为30V，U in最大值为21×√2V，略小于30V，能判断DC-DC部分可做成升压模块。

方案一：采用电压型推挽方式加正激变压器方式升压。

升压容易实现，但控制不好会使两个开关管占空比不一致，造成单管发烫，影响效率；或死区时间达不到要求，有烧毁开关管的危险，且引入隔离变压器还会对系统及制作带来负担。

方案二：BOOST型DC-DC升压方式，如图1。

使用单开关管，能降低开关管损耗，且控制容易，电路较为简洁，但在功率较高的情况下，电感设计要求较高，经验成分多，设计不好会造成过大的冲击电流，影响效率也容易使开关管损坏。

图1 BOOST升压方案选择：根据题目要求，最大功率为70W，属于中小功率范围，可以不采用隔离变压器，故折衷考虑，采用较为简洁的方案二。

1.2 控制方案1.2.1 DC-DC模块控制方案方案一：采用集成的开关电源控制芯片，外围器件少，PWM波形精确，性能良好，但由于集成度高，功能较为固定，扩展性不强。

基于UC3845芯片的开关稳压电源设计方案本文介绍了一种基于UC3845芯片的开关稳压电源设计方案。

该开关电源通过单片机控制数／模电路进行输出电压调节，采用合理有效的滤波和稳压元件配合UC3845芯片工作。

该电源产品的DC—DC 转换效率高达91％，输出纹波电压小于0．45V。

在该设计中，修改并确认了UC3845芯片的振荡频率系数的计算方法，提出了改善输出信号波形的具体有效措施。

其低成本、高效高质的电路设计以及产品的调试方法具有一定的推广价值。

开关电源具有功耗小，效率高，稳压范围宽，体积小等优点，在通信设备、家用电器、仪器仪表等电子电路中应用广泛。

本文设计的开关电源要求只有一组输出电压，输出电压调节范围在25～36V之间，输出电压纹波不超过0．8V，输出最大功率不低于70W。

在开关电源的各种典型结构中，反激式开关电源硬件电路简单，输出电压既可高于输入电压，又可低于输入电压，非常适合用于输出功率在200W以下的开关电路。

因此设计方案采用了非隔离式反激变换器构成开关电路，选用电流模式控制芯片UC3845为功率开关管提供驱动电流，实现宽幅稳压和高效转换的功能。

1非隔离反激式变换器电路原理反激式变换器有两种不同形式，非隔离反激式变换器(见图1)和隔离反激式变换器(见图2)。

非隔离反激式变换器只有一个输出电压，适合于只有一组输出且不用隔离的电源，变换器只需要处理一个绕组电感。

隔离反激式变换器可以在变压器次级有多个绕组，方便地输出多组与输入电压隔离的输出电压，并且可以通过调节变压器的变比得到大小不同的输出电压。

但与非隔离反激式变换器相比，多个绕组的变压器磁芯元件将是电源设计中的一大关键。

对于非隔离反激式变换器，输出电压和输入电压没有隔离，输出电压不低于输入电压。

在一个开关周期内，开关导通时，电压加在电感上，电流以某斜率上升，并储存能量在电感中；当开关关断的时候，电感电流经过二极管放电。

2 UC3845工作原理介绍UC3845是安森美半导体公司的高性能固定频率电流模式控制器。

大学生电子毕业生设计论文开关稳压电源院校：湄洲湾职业技术学院系部：电子工程系姓名：学号：指导老师：2012年8月25摘要：本系统从使用简单、测试方便、功能完备、成本低廉，用户界面友好出发，以Boost DC/DC变换器作为主要功能模块，通过电压反馈实现电压的稳定输出。

采用Atmaga16单片机，开发了全程中文菜单操作环境，具有全中文提示和电压电流显示，通过键盘实现输出电压的步进调整，并且有时间和温度显示。

输出电压30-36V可调，最大输出电流达2A，并且具有过流保护和自动恢复的功能。

输出噪声纹波电压峰-峰值小于1V，变换器效率超过85%。

关键词：开关电源，电压可调，过流保护，高效率。

Abstract：We design our system at the standing point of the use of simple, convenient testing, a fully functioning, low-cost and user-friendly. The key function module of our system is a Boost DC / DC converter, and it achieved stable output voltage through voltage feedback. We developed a wholly Chinese developing and operating environment using a ATmaga16 MCU. The system can display the value of output current and voltage, and the output voltage can be adjusted from 30V to 36V through the keyboard, and the maximum output current is 2A. The system has a function of over-current protection, and it can return to the normal state automatically when the current is under the threshold value. The output-voltage ripple noise of the system is lower than 1V, and the converter efficiency of over 85%.Keywords：Switching Power Supply, Voltage adjustable, Over-current protection, High efficiency1. 方案论证根据设计要求，本系统主要由前级滤波部分、交流降压部分、整流滤波部分、DC/DC 转换部分、PWM产生及输出反馈部分、控制部分、保护部分等组成。

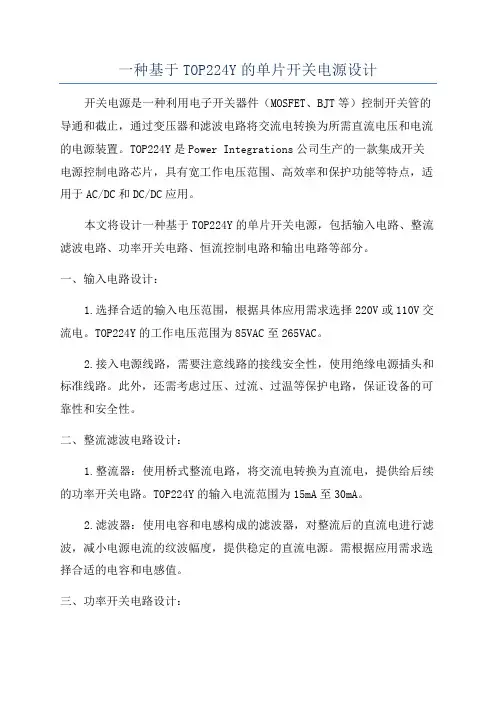

一种基于TOP224Y的单片开关电源设计开关电源是一种利用电子开关器件（MOSFET、BJT等）控制开关管的导通和截止，通过变压器和滤波电路将交流电转换为所需直流电压和电流的电源装置。

TOP224Y是Power Integrations公司生产的一款集成开关电源控制电路芯片，具有宽工作电压范围、高效率和保护功能等特点，适用于AC/DC和DC/DC应用。

本文将设计一种基于TOP224Y的单片开关电源，包括输入电路、整流滤波电路、功率开关电路、恒流控制电路和输出电路等部分。

一、输入电路设计：1.选择合适的输入电压范围，根据具体应用需求选择220V或110V交流电。

TOP224Y的工作电压范围为85VAC至265VAC。

2.接入电源线路，需要注意线路的接线安全性，使用绝缘电源插头和标准线路。

此外，还需考虑过压、过流、过温等保护电路，保证设备的可靠性和安全性。

二、整流滤波电路设计：1.整流器：使用桥式整流电路，将交流电转换为直流电，提供给后续的功率开关电路。

TOP224Y的输入电流范围为15mA至30mA。

2.滤波器：使用电容和电感构成的滤波器，对整流后的直流电进行滤波，减小电源电流的纹波幅度，提供稳定的直流电源。

需根据应用需求选择合适的电容和电感值。

三、功率开关电路设计：1.选择合适的功率开关器件，TOP224Y支持外接MOSFET或BJT作为功率开关管。

根据应用需求选择合适的开关器件，考虑其导通电阻、耐压能力和响应速度等指标。

2.设计开关电路的驱动电路，将TOP224Y的控制信号转换为开关管的驱动信号，保证开关管的灵敏性和可靠性。

四、恒流控制电路设计：1.根据应用需求，设计合适的恒流控制电路，保证输出电流的稳定性和精度。

TOP224Y具有电流限制和恒流模式功能，可根据具体应用要求进行设计。

2.根据实际需求，选择合适的反馈电路，将输出电流与参考电流进行比较，通过反馈信号控制TOP224Y，实现恒流输出控制。

完整开关电源适配器芯片12V1ADK112低功耗驱动芯片电路设计适配器芯片12V1ADK112参考设计高功率开关电源控制芯片DK112 是次级反馈，反激式 AC-DC 离线式开关电源控制芯片。

芯片采用高集成度的设计，具有输出短路、次级开路、过温、过压等庇护功能。

芯片内置高压功率管和自供电线路，具有外围元件极少，设计容易（隔离输出电路的变压器只需要两个绕组）等特点。

开关电源控制芯片DK112产品特点l全输入 85V—265V。

l内置 700V 功率管。

l芯片内集成了高压恒流启动电路，无需外部启动。

l专利的自供电技术，无需外部绕组供电。

l待机功耗小于 0.3W。

l65KHz 开关频率。

l内置变频功能，待机时自动降低工作频率，在满足欧洲绿色能源标准（低了输出电压的纹波。

内置斜坡补偿电路，保证在低电压及大功率输出时的电路稳定。

频率颤动降低 EMI 滤波成本。

过温、过流、过压以及输出短路，次级开路庇护。

4KV 防静电 ESD 测试。

工作原理开关电源DK112上电启动：芯片内置高压启动源；上电启动时当 VDD 电压小于启动电压时，打开对外部的VDD 储能充电。

当 VDD 电压达到 4.9V 启动电压的时候，关闭启动电流源,启动过程结束，控制规律开头输出 PWM 脉冲。

开关电源DK112软启动：上电启动结束后，为防止输出电压建立过程可能产生的变压器磁芯饱和，功率管和次级整流管应力过大，芯片内置 4ms 软启动电路，在前 4ms 内，最大初级峰值电流为330mA，时钟频率为 65K。

启动结束后，最大初级峰值电流为 660mA，时钟频率为 65K。

DK112 PWM 输出：一个 PWM 周期由 3 部分组成：1 是充电（开关管开通）阶段开关电源控制芯片DK112应用领域:12W 以下 AC-DC 应用包括：电源适配器、充电器、电源、电磁炉、空调、DVD、机顶盒等家电产品。

有需要联系订购的伴侣请搜寻钲铭科或者钲铭科：供电电压 VDD ………………………………………… -0.3V--8V 供电电流 VDD ………………………………………… 100mA引脚电压……………………………………………-0.3V--VDD+0.3V功率管耐压………………………………………… -0.3V--730V 峰值电流……………………………………………………………… 800mA 总耗散功率……………………………………………………………1000mW工作温度…………………………………………-25°C--+125°C-55°C--+150°C+280°C/5S储存温度…………………………………………………焊接温度…………………………………………………………………上电启动：芯片内置高压启动电流源；上电启动时当VDD电压小于启动电压时，打开三极管对外部的VDD储能电容充电。
