完美 .格式 .编辑2-1 求个点的未知投影。

2-9 已知 AB//CD, 补全其两面投影。

2-19 求平面上点 K 与点 N 的另一投影。

完美 .格式 .编辑2-20 完成平面图形 ABCDE 的水平投影。

3-1 求作体的第三视图，并补全立体表面上点的其余两投影。

3-3 求作第三视图。

3-7 求作左视图。

3-8 求作俯视图（要求徒手画，做出四种不同的解答）5-7 分析形状的变化，补齐视图中所缺的线。

5-31 找出图中尺寸标注的错误，并在右图上正确标注。

5-35 标注尺寸（数值按 1： 1 由图中量取，取整数）6-2 改正剖视图中的错误（将缺的线补上，多余的线上打“X ”）6-8 求作左视图（取半剖视）6-20 指出下列局部剖视图中的错误，将正确的画在下边。

6-31 将主视图改画成适当的剖视图，并画出 B 向局部视图和 C 向斜视图及助板的重合断面图（要求标注）。

6-3 求作主视图（取全剖视）完美 .格式 .编辑8-1 识别下列螺纹标记中各代号的意义，并填表。

8-3 标注下列螺纹。

(1)M20-5g6g-S(2) G1/2A专业 .资料 .整理完美 .格式 .编辑(3) M20-7H8-4 检查图中画法的错误，将正确画法画在下面。

⑴内、外螺纹连接A-AAAA A-AA⑵螺钉连专业 .资料 .整理完美 .格式 .编辑9-11 读底座零件图，在指定位置画出左视图外形图。

10-4 读平口钳装配图，并拆画零件图。

完美 .格式 .编辑完美 .格式 .编辑10-5 读隔膜阀装配图，并拆画零件图。

完美 .格式 .编辑1 、尊老爱幼是每一个人都应该去做的,让我们大家要从现在做起，从自己做起，从身边的每一件小事做起，做一个尊老爱幼的模范；积极、勇敢地接过先辈们尊老爱幼的接力棒，把祖祖辈辈这一光荣传统，一代一代传下去⋯⋯在这天高云淡、秋风飒爽的季节，让我们共同祝愿天下所有的老人都能幸福、安康，让我们共同祝愿天下所有的少年儿童都能健康、快乐！谢谢大家。

组合体的视图A 2 单选（1 分）已知主观图和俯视图，正确的左视图是：C3 单选（1 分）已知物体的主、俯视图，4 单选（1 分）已知主、俯两视图，其正确的左视图是：D7 填空 （1 分 ） 假想将组合体分解为若干个简单的基本形体，然后分析它们之间的相对位置、 组成方式以及表面之间过渡关系，这样的分析方法称为组合体的 ______________________ 。

形体分析法8 填空 （1 分 ） 组合体相邻形体表面过渡关系投射特征有： 两形体表面 ______ 与 __ ； _ 与共面 不共面 相切 相交9 填空 （1 分 ） 读图要点：把几个视图联系起来读；要从反映形状特征较多的视图看起；分析 形体间相邻表面的 ____________ ；要注意物体表面的 ______ 和 __ 。

相对位置 方向性 可见性5 单选 （1 分 ）已知四组图形的主、俯视图，其错误的一组视图是： A6 单选 （1 分 ）已知主、 俯两视图，其正确的左视图是： D10 填空（1 分）读图方法：投影分析、空间想像物体形状，要弄清视图中“ ___________ ”和的含义；要判断出相邻表面间的“ _________ ” 。

图线线框相对位置11 填空（1分）画组合体三视图时，要注意三个视图之间存在的对应尺寸关系是：__ ___ 。

长对正高平齐宽相等12 填空（1 分）读组合体视图的基本方法是_______ 法和_____ 法。

形体分析线面分析机件的表达方法1 单选（1 分）机件向不平行于任何基本投影面的平面投影所得的视图叫A.基本视图B.斜视图C.向视图D.局部视图2 单选（1 分）已知主、俯视图，选出改画后正确的全剖主视图：C3 单选（1 分）在下图中选出正确的一组剖视图。

6 单选 （1 分 ）在半剖视图中半个视图与半个剖视图的分界线用 A.细实线B.波浪线C.粗实线D.细点画线4 单选 （1 分 ）下列斜剖视图中，正确的表达是： D5 单选 （1 分 ）在下图中选出正确的剖视图。

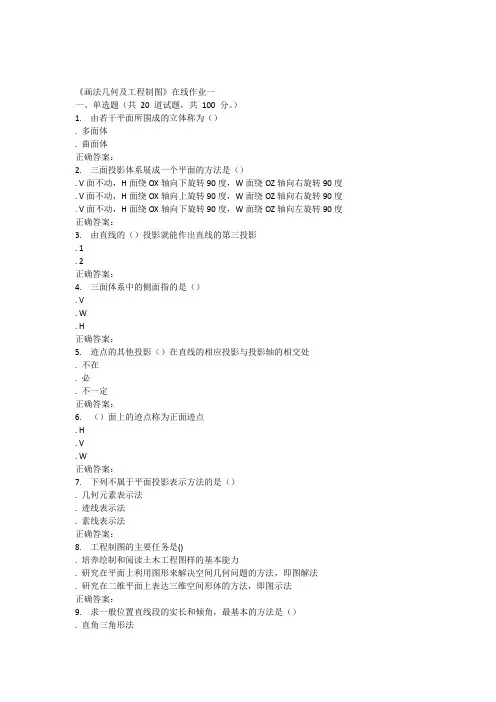

《画法几何及工程制图》在线作业一一、单选题（共20 道试题，共100 分。

）1. 由若干平面所围成的立体称为（）. 多面体. 曲面体正确答案：2. 三面投影体系展成一个平面的方法是（）. V面不动，H面绕OX轴向下旋转90度，W面绕OZ轴向右旋转90度. V面不动，H面绕OX轴向上旋转90度，W面绕OZ轴向右旋转90度. V面不动，H面绕OX轴向下旋转90度，W面绕OZ轴向左旋转90度正确答案：3. 由直线的（）投影就能作出直线的第三投影. 1. 2正确答案：4. 三面体系中的侧面指的是（）. V. W. H正确答案：5. 迹点的其他投影（）在直线的相应投影与投影轴的相交处. 不在. 必. 不一定正确答案：6. （）面上的迹点称为正面迹点. H. V. W正确答案：7. 下列不属于平面投影表示方法的是（）. 几何元素表示法. 迹线表示法. 素线表示法正确答案：8. 工程制图的主要任务是(). 培养绘制和阅读土木工程图样的基本能力. 研究在平面上利用图形来解决空间几何问题的方法，即图解法. 研究在二维平面上表达三维空间形体的方法，即图示法正确答案：9. 求一般位置直线段的实长和倾角，最基本的方法是（）. 直角三角形法. 形体分析法正确答案：10. 为作图方便起见．通常选用（）作为旋转轴. 投影面平行线. 投影面垂直线. 投影面相交线正确答案：11. 平面与投影面的相对位置有几种（）. 1. 2. 3正确答案：12. 垂直于一平面的直线，其投影（）于该平面上投影面平行线的相应投影. 垂直. 不垂直正确答案：13. 世界上刊印最早的建筑工程巨著是（）. 天工开物. 画法几何. 营造法式正确答案：14. 确定点在空间的位置，需要几个投影（）. 1. 2. 3. 无数正确答案：15. 下列不属于投影变换方法的是（）. 换面法. 旋转法. 形体分析法正确答案：16. 本课程主要学习的投影方法是（）. 中心投影法. 斜投影法. 正投影法正确答案：17. 直线与直线、平面与平面的相对位置关系有几种（）. 1. 2. 3正确答案：18. 直线与平面相交，则（）相交于一点. 不一定正确答案：19. 直线的几个投影能确定直线的空间位置（）。

《画法几何与机械制图》课程习题集一、填空题11.注出P、Q平面和AB、CD直线的另二个投影，并按它们对投影面的相对位置填空。

2.注出P、Q平面和AB、CD直线的另二个投影，并按它们对投影面的相对位置填空。

3.注出P、Q平面和AB、CD直线的另二个投影，并按它们对投影面的相对位置填空。

4.注出P、Q平面和AB、CD直线的另二个投影，并按它们对投影面的相对位置填空。

5.判断并填写两直线的相对位置关系。

二、综合设计题6.分析下列螺纹及其连接的错误，在其右方做出正确的视图。

7.分析下列螺纹及其连接的错误，在其右方做出正确的视图。

8.读懂拨叉图，并填空：1、图中B—B是断面图；K是视图；2、在图上标出零件长、宽、高三个方向的尺寸基准；3、零件属于类零件，这种零件一般需要的视图表示，其材料是（写出牌号）；4、图中右上角符号“”表示。

9.读懂轴的零件图，填空并补画出断面图B-B。

1、表达轴类零件结构一般采用个基本视图，此视图必定是视图。

2、该零件要求表面粗糙度的最小值是。

3、在图中用箭头和指引线指出高度和宽度尺寸基准。

4、6φ表示。

26k5、该零件的AA-是断面图，该零件有个退刀槽，6、图右上角表示。

7、补画出轴上（B-B）断面图。

10.读懂下面阀杆的零件图，并填空：1、该零件长度方向的尺寸基准是、高度方向的尺寸基准是。

2、图中右上角注出的“其余”的含义是。

3、图中尺寸12是；50是；SR20是。

（总体尺寸、定位尺寸或者定形尺寸）4、11表示基本尺寸是，基本偏差代号是，公差等级代号是。

18d5、阀杆零件的材料是（填牌号）。

三、作图题111.分析下列形体，标注其尺寸（从图中直接量取，取整数）。

12.对下面的形体进行尺寸标注（取整，四舍五入）。

13.分析下列形体，标注其尺寸（从图中直接量取，保留一位小数）。

14.标注组合体的尺寸（取整数，四舍五入）。

15.对下面形体进行尺寸标注（取整，四舍五入）。

16.读懂两视图，补画第三视图。
