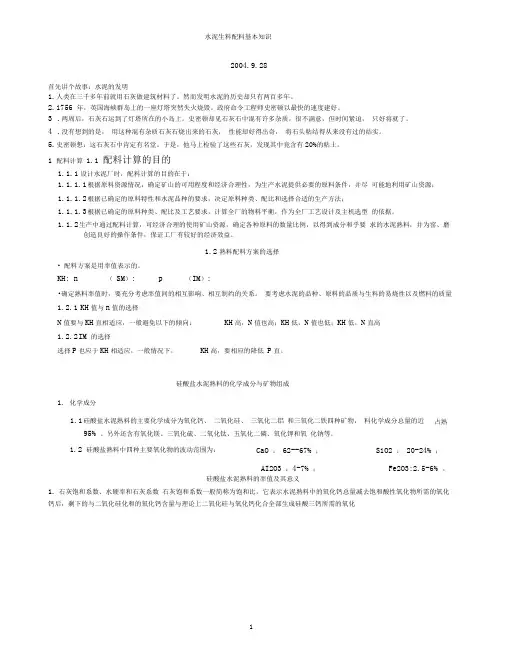

水泥生料配料基本知识2004.9.28首先讲个故事：水泥的发明1.人类在三千多年前就用石灰做建筑材料了。
然而发明水泥的历史却只有两百多年。
2.1756 年，英国海峡群岛上的一座灯塔突然失火烧毁。
政府命令工程师史密顿以最快的速度建好。
3 .两周后，石灰石运到了灯塔所在的小岛上。
史密顿却见石灰石中混有许多杂质，很不满意，但时间紧迫， 只好将就了。
4 .没有想到的是， 用这种混有杂质石灰石烧出来的石灰， 性能却好得出奇， 将石头粘结得从来没有过的结实。
5.史密顿想：这石灰石中肯定有名堂。
于是，他马上检验了这些石灰，发现其中竟含有20%的粘土。
1 配料计算 1.1 配料计算的目的1.1.1 设计水泥厂时，配料计算的目的在于：1.1.1.1 根据原料资源情况，确定矿山的可用程度和经济合理性，为生产水泥提供必要的原料条件，并尽 可能地利用矿山资源；1.1.1.2 根据已确定的原料特性和水泥品种的要求，决定原料种类、配比和选择合适的生产方法；1.1.1.3 根据已确定的原料种类、配比及工艺要求，计算全厂的物料平衡，作为全厂工艺设计及主机选型 的依据。
1.1.2 生产中通过配料计算，可经济合理的使用矿山资源，确定各种原料的数量比例，以得到成分和乎要 求的水泥熟料，并为窑、磨创造良好的操作条件，保证工厂有较好的经济效益。
1.2熟料配料方案的选择• 配料方案是用率值表示的。
KH: n （ SM ）: p （IM ）:•确定熟料率值时，要充分考虑率值间的相互影响、相互制约的关系。
要考虑水泥的品种、原料的品质与生料的易烧性以及燃料的质量1.2.1 KH 值与n 值的选择N 值要与KH 直相适应，一般避免以下的倾向：KH 高，N 值也高；KH 低，N 值也低；KH 低，N 直高 1.2.2 I M 的选择选择P 也应于KH 相适应，一般情况下， KH 高，要相应的降低 P 直。
硅酸盐水泥熟料的化学成分与矿物组成1. 化学成分1.1 硅酸盐水泥熟料的主要化学成分为氧化钙、 二氧化硅、 三氧化二铝 和三氧化二铁四种矿物， 料化学成分总量的近 95% 。
水泥生料易烧性试验方法
水泥生料的易燃性试验是评估水泥生料在熟料窑中煅烧过程中的可燃性和烧结性的一种方法。
下面将介绍水泥生料易烧性试验的步骤和操作要点。
试验目的：
评估水泥生料的可燃性和烧结性，确定烧制温度和时间。
试验仪器和设备：
1.易燃总热测定仪：用于测定水泥生料的可燃性。
2.煅烧试验装置：用于模拟水泥熟料窑的高温环境。
试验步骤：
1.准备试样：将水泥生料样品按照一定比例混合均匀，并制成试样，每个试样的质量一般为300g左右。
2.样品分析：对试样进行物理性质分析，包括颗粒大小、比表面积、化学成分等。
3.加热试样：将试样放入易燃总热测定仪中，加热到一定温度，持续一定时间，记录下试样的燃烧过程和温度曲线。
4.结果分析：根据试样的燃烧过程和温度曲线，评估水泥生料的可燃性和烧结性。
操作要点：
1.试样制备应尽量保证试样的均匀性，避免出现不均匀燃烧的情况。
2.加热试样时，应注意控制温度和时间，避免试样燃烧过程中温度过高或时间过长导致试样烧毁。
3.加热过程中，应密切观察试样的燃烧情况和温度曲线，记录相关数据。
4.结果分析时，应综合考虑试样的燃烧过程、温度曲线和物理性质分析的结果，对水泥生料的可燃性和烧结性进行评估。
水泥生料
摘要
水泥生料是制造水泥的关键原材料，在水泥生产过程中扮演着重要角色。
本文将介绍水泥生料的定义、组成、生产流程以及相关应用领域，以帮助读者更全面了解水泥生料在工业生产中的重要性。
定义
水泥生料是指经过混合、研磨、煅烧等工艺处理后，成为水泥熟料的原材料。
组成
水泥生料通常由石灰石、粘土、铁矿石等原材料组成。
其中，石灰石主要含有氧化钙（CaO）、氧化镁（MgO）等成分，粘土含有氧化铝（Al2O3）、氧化铁（Fe2O3）等成分，铁矿石含有氧化铁等成分。
生产流程
水泥生料的生产过程主要包括原材料选矿、研磨、混合、烧成等环节。
首先，选矿阶段根据原材料的性质和需求进行筛选和处理；然后，通过研磨将原材料研磨成粉状；接着，将粉状原料混合均匀；最后，经过高温烧成形成水泥熟料。
应用领域
水泥生料广泛应用于建筑、道路、桥梁等工程施工中。
水泥生料具有耐磨、抗压、耐高温等特性，是建筑材料中不可或缺的重要原料。
结语
水泥生料作为制造水泥的基础材料，在各个行业中发挥着重要作用。
通过对水泥生料的认识和了解，我们可以更好地理解水泥生产过程中的关键环节，为工业生产提供可靠的支持。

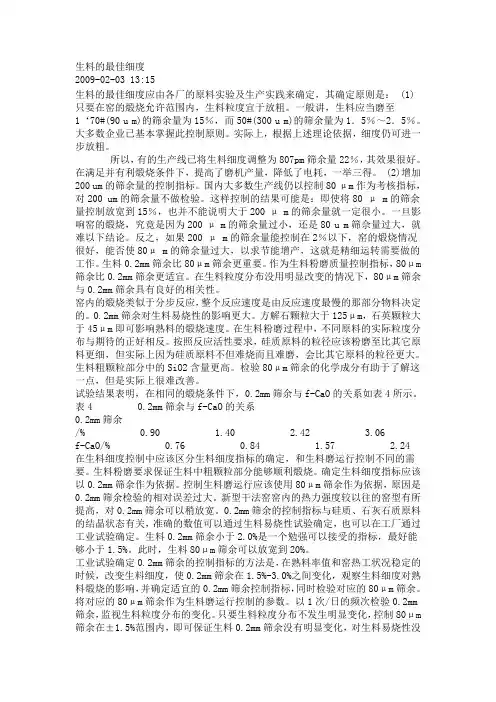

生料的最佳细度2009-02-03 13:15生料的最佳细度应由各厂的原料实验及生产实践来确定，其确定原则是： (1)只要在窑的煅烧允许范围内，生料粒度宜于放粗。
一般讲，生料应当磨至1‘70#(90 u m)的筛余量为15％，而50#(300 u m)的筛余量为1．5％～2．5％。
大多数企业已基本掌握此控制原则。
实际上，根据上述理论依据，细度仍可进一步放粗。
所以，有的生产线已将生料细度调整为807pm筛余量22％，其效果很好。
在满足并有利煅烧条件下，提高了磨机产量，降低了电耗，一举三得。
(2)增加200 um的筛余量的控制指标。
国内大多数生产线仍以控制80 μm作为考核指标，对200 um的筛余量不做检验。
这样控制的结果可能是：即使将80 μ m的筛余量控制放宽到15％，也并不能说明大于200 μ m的筛余量就一定很小。
一旦影响窑的煅烧，究竟是因为200 μ m的筛余量过小，还是80 u m筛佘量过大，就难以下结论。
反之，如果200 μ m的筛余量能控制在2％以下，窑的煅烧情况很好，能否使80μ m的筛余量过大，以求节能增产，这就是精细运转需要做的工作。
生料0.2mm筛余比80μm筛余更重要。
作为生料粉磨质量控制指标，80μm 筛余比0.2mm筛余更适宜。
在生料粒度分布没用明显改变的情况下，80μm筛余与0.2mm筛余具有良好的相关性。
窑内的煅烧类似于分步反应，整个反应速度是由反应速度最慢的那部分物料决定的。
0.2mm筛余对生料易烧性的影响更大。
方解石颗粒大于125μm，石英颗粒大于45μm即可影响熟料的煅烧速度。
在生料粉磨过程中，不同原料的实际粒度分布与期待的正好相反。
按照反应活性要求，硅质原料的粒径应该粉磨至比其它原料更细，但实际上因为硅质原料不但难烧而且难磨，会比其它原料的粒径更大。
生料粗颗粒部分中的SiO2含量更高。
检验80μm筛余的化学成分有助于了解这一点，但是实际上很难改善。
试验结果表明，在相同的煅烧条件下，0.2mm筛余与f-CaO的关系如表4所示。
